NX2007圆角刀具创建问题及解决方案

1网友求助

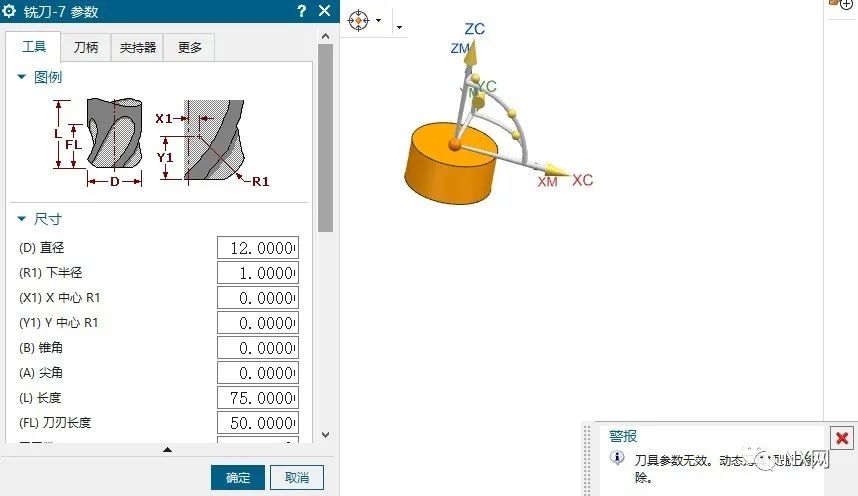

大家好,我在2007版本建立刀具时总是出现如图所示的报警,这个情况


如何解决呢,请叶老师或者其他前辈指教,谢谢!



2老叶解答

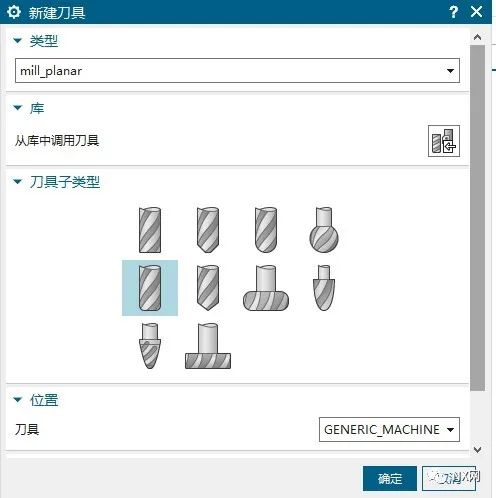

你是不是想创建圆角刀具(牛鼻刀)?如果是的话,不用这个刀具创建,直接创建普通立铣刀来创建就好了,然后设置个圆角。
目前这是一个新出来的创建刀具方式,可以创建非标圆角刀具。你目前提示创建刀具失败,是因为刀具参数设置错误,所以无法显示出刀具预览。那么错误在哪里呢?你仔细看一下参数设置,(X1)X中心R1和(Y1)Y中心R1,这两个参数,你设置的都是0,这是不可以的。

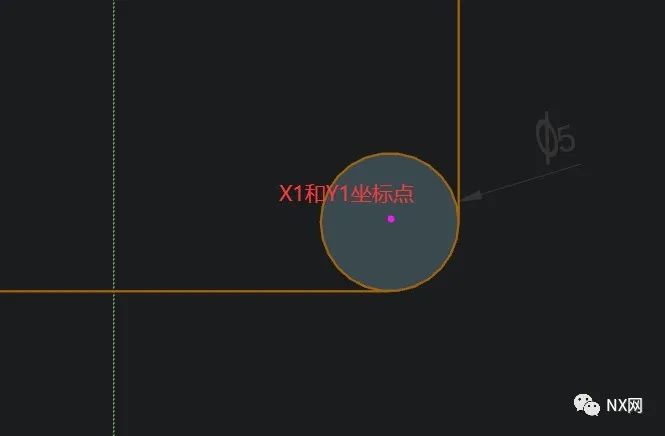

因为这个是专门的圆角刀具,它可以设置R角的中心位置,这个X1和Y1就是圆角的坐标位置,你看下创建刀具时左侧的示意图,就很好理解。



这两个参数你可以这么理解,我举个例子:

如果你要创建一把25R5的非标准圆角刀具,那么这个X1和Y1可以满足你。

X1:25直径减去两个R5圆角,等于15,创建刀具示意图上显示X1就是一半的距离,也就是说你这个X1必须大于15÷2=7.5

Y1:就是刀具圆角的Z向距离,如果你创建的是25R5的刀具,那么这个Y1必须大于0,并且小于等于5。








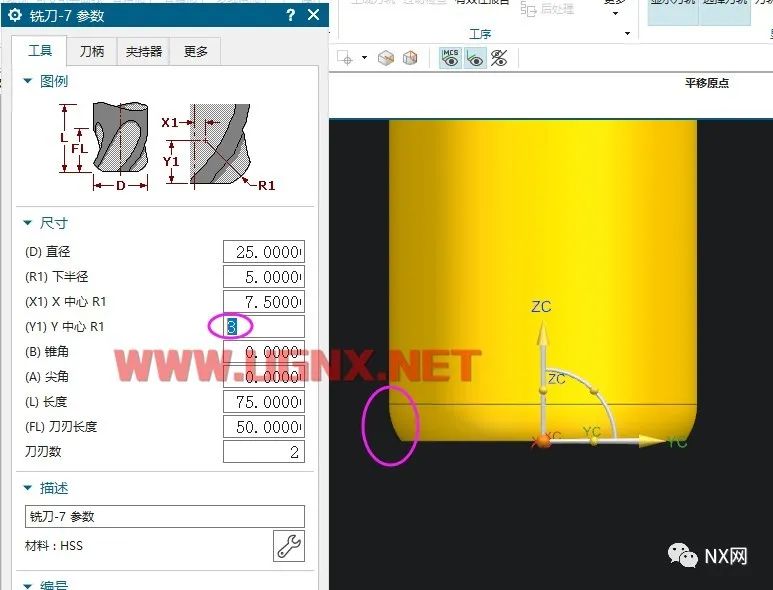

同时,X1和Y1这个参数还是紧密相关的,X1虽然不能小于刀具除圆角以外的一半,还不能太大,X1的数值还影响到Y1的数值,也就是说按上面的例子,Y1不一定可以设置到理论上最从值5,还是要看,创建的刀具圆角能不能生成在刀具上,可以创建非标圆角刀具,如下图所示。

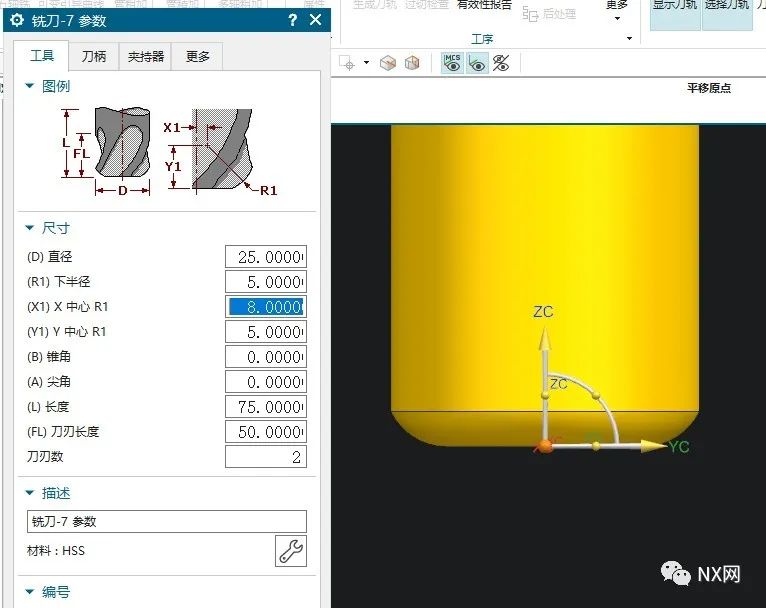

你可以按我这个参数创建一下,刀具生成预览出来,一目了然。
