应力选择在疲劳分析中的重要性:Fatigue Tool vs nCode

01背景

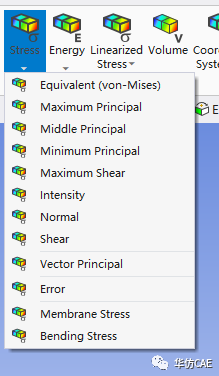

在疲劳分析中,对于应力-寿命分析方法,需要选择结构的应力结果和材料的SN曲线对比,计算出结构各位置的疲劳损伤和疲劳寿命等结果。结构分析的应力结果有很多类型,如下图所示,选择不同的应力,疲劳分析结果也会有所不同。



02导读

本文主要介绍Fatigue Tool和nCode在应力结果选择上的区别和联系。



03Fatigue Tool-11种应力

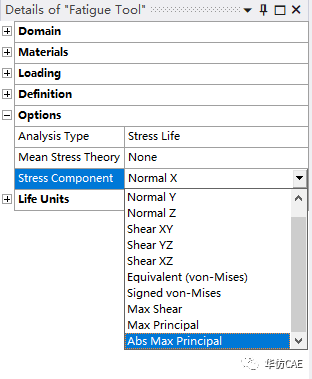

Fatigue Tool提供了11种应力结果可以用于疲劳计算:3个法向应力;3个切向应力;2个等效应力;1个最大切应力;2个最大主应力。



04nCode-7种应力

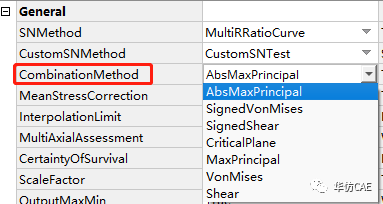

nCode提供了7种应力结果可以用于疲劳计算:0个法向应力;0个切向应力;2个等效应力;2个最大切应力;2个最大主应力;1个Critical Plain。



05应力详解

AbsMaxPrincipal,Fatigue Tool和nCode都提供。应力幅(Stress Amplitude)为第一主应力和第三主应力中绝对值最大的那个。

比如:当第一主应力为20MPa,第三主应力为-10Mpa,那么应力幅为20MPa;当第一主应力为10MPa,第三主应力为-30MPa,那么应力幅为-30MPa;统计两次应力幅,应力范围(Stress Range)就是50MPa。

MaxPrincipal,Fatigue Tool和nCode都提供。应力幅(Stress Amplitude)为第一主应力。

比如:当第一主应力为20MPa,第三主应力为-10Mpa,那么应力幅为20MPa;当第一主应力为10MPa,第三主应力为-30MPa,那么应力幅为10MPa;统计两次应力幅,应力范围(Stress Range)就是10MPa。所以该应力慎用。

Signed VonMises,Fatigue Tool和nCode都提供。应力幅(Stress Amplitude)的绝对值为等效应力,当第一主应力的绝对值大于第三主应力的绝对值,应力幅为正,相反则为负。


比如:当第一主应力为20MPa,第三主应力为-10Mpa,等效应力为25MPa,那么应力幅为25MPa;当第一主应力为10MPa,第三主应力为-30MPa,等效应力为10MPa,那么应力幅为-10MPa;统计两次应力幅,应力范围(Stress Range)就是-35MPa。

VonMises,Fatigue Tool和nCode都提供。应力幅(Stress Amplitude)为等效应力。

比如:当等效应力为25MPa,那么应力幅为25MPa;当等效应力为10MPa,那么应力幅为10MPa;统计两次应力幅,应力范围(Stress Range)就是15MPa。所以该应力慎用。


Signed Shear,nCode中提供,Fatigue Tool中没有。


应力幅(Stress Amplitude)的绝对值为2倍的最大切应力,当第一主应力的绝对值大于第三主应力的绝对值,应力幅为正,相反则为负。


比如:当第一主应力为20MPa,第三主应力为-10Mpa,最大切应力为15MPa,那么应力幅为30MPa;当第一主应力为10MPa,第三主应力为-30MPa,最大切应力为20MPa,那么应力幅为-40MPa;统计两次应力幅,应力范围(Stress Range)就是70MPa。




nCode中的Shear和Fatigue Tool中Max Shear有类似含义。应力幅(Stress Amplitude)为2倍的最大切应力。

比如:当第一主应力为20MPa,第三主应力为-10Mpa,那么应力幅为30MPa;当第一主应力为10MPa,第三主应力为-30MPa,那么应力幅为40MPa;统计两次应力幅,应力范围(Stress Range)就是10MPa。所以该应力慎用。

Critical Plain,nCode中提供,Fatigue Tool中没有。Critical Plain的计算方法略显复杂,通过雨流计数在多个平面上进行计算,是疲劳计算中最常用的应力。


Normal X、Normal Y、Normal Z、ShearXY、ShearYZ、ShearXZ 六个应力,在Fatigue Tool中提供,nCode中没有。这六个应力适用于单轴应力状态,不适用于多轴应力状态。




06总结

在Fatigue Tool提供的11中应力中,笔者推荐AbsMaxPrincipal、Signed VonMises,如果确定是单轴应力状态,Normal X、Normal Y 、Normal Z、ShearXY、ShearYZ、ShearXZ 也可用。不推荐MaxPrincipal、VonMises、Max Shear。

在nCode提供的11中应力中,笔者推荐AbsMaxPrincipal、Signed VonMises,Signed Shear、Critical Plain。不推荐MaxPrincipal、VonMises、Shear。
