NX三轴编程加工曲面时如何实现往复一刀流方法帖

在三轴编程加工中，有些高要求R角面或曲面光刀经常需要用到往复加工，平常利用区域铣削加工配合一定切削角度加工只能加工一定角度的曲面或R角面，有时候因为工件形状刀轨会稀疏，去补程序加密的时候要是碰到高要求的R角面或者曲面就行不通了。这个时候高要求R角面或曲面光刀就经常需要用到曲面驱动往复一刀加工，因为曲面驱动往复加工没有抬刀且很少会受工件形状和角度影响，如何用曲面驱动创建往复一刀流的程式呢？下面跟大家分享一下方法。

解决方法：

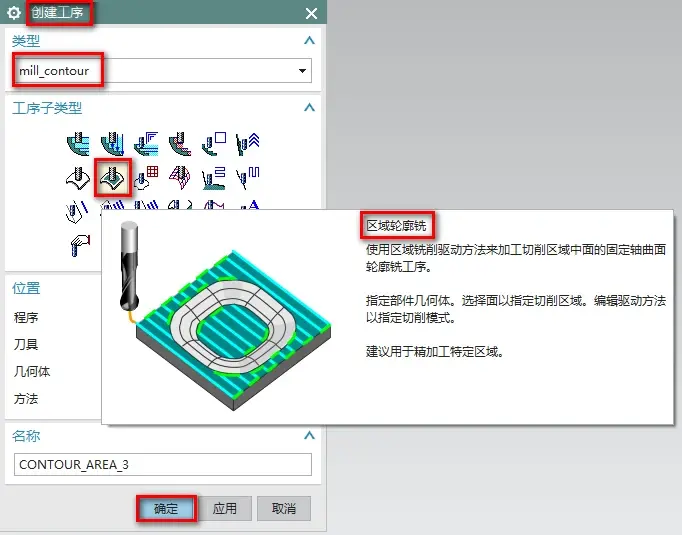

1、在加工界面中，【创建工序】-【mill_contour】-【区域轮廓铣】，这个工序是NX-3D加工的模块，如下图所示：

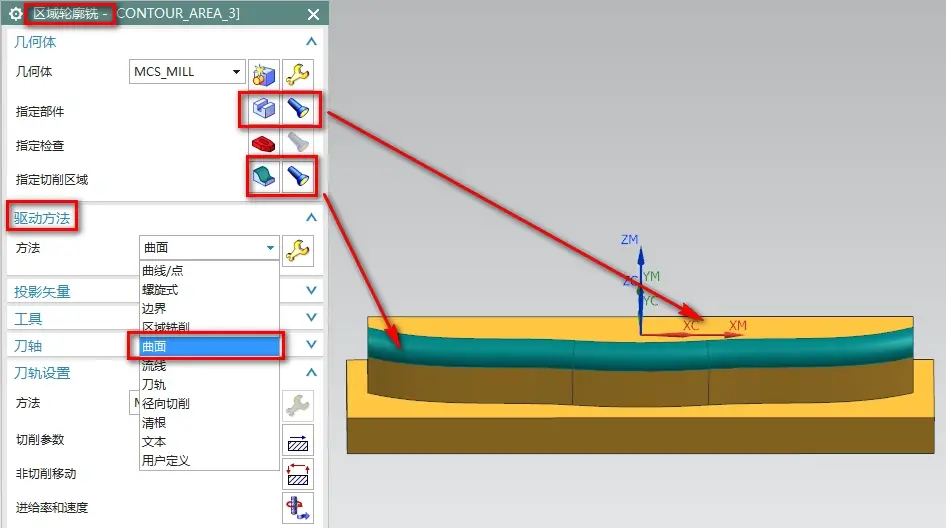

2、在【区域轮廓铣】界面中，【几何体】使用【MCS_MILL】，【指定部件】-选择要加工的图形，【指定切削区域】-选择要加工的曲面，【驱动方法】使用【曲面】如下图所示：

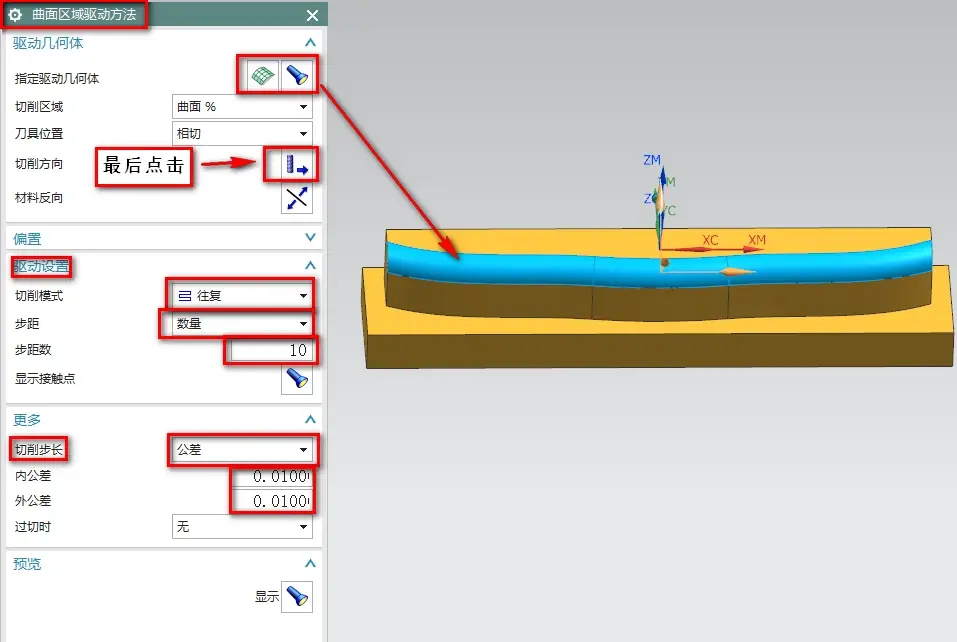

3、在【曲面区域驱动方法】界面中，【指定驱动几何体】-选择要加工的面，【驱动设置】-【切削模式】选择【往复】，【步距】选择【数量】，【步距数】根据实际加工给出数值，【切削步长】选择【公差】，【内外公差】输入【0.01】，点击切削方向。如下图所示：

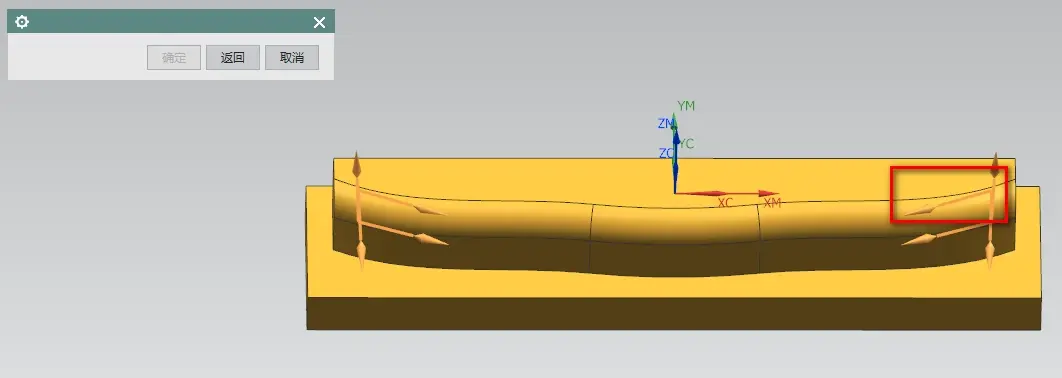

4、点击切削方向后，选择【横向箭头从上往下】加工。如下图所示：

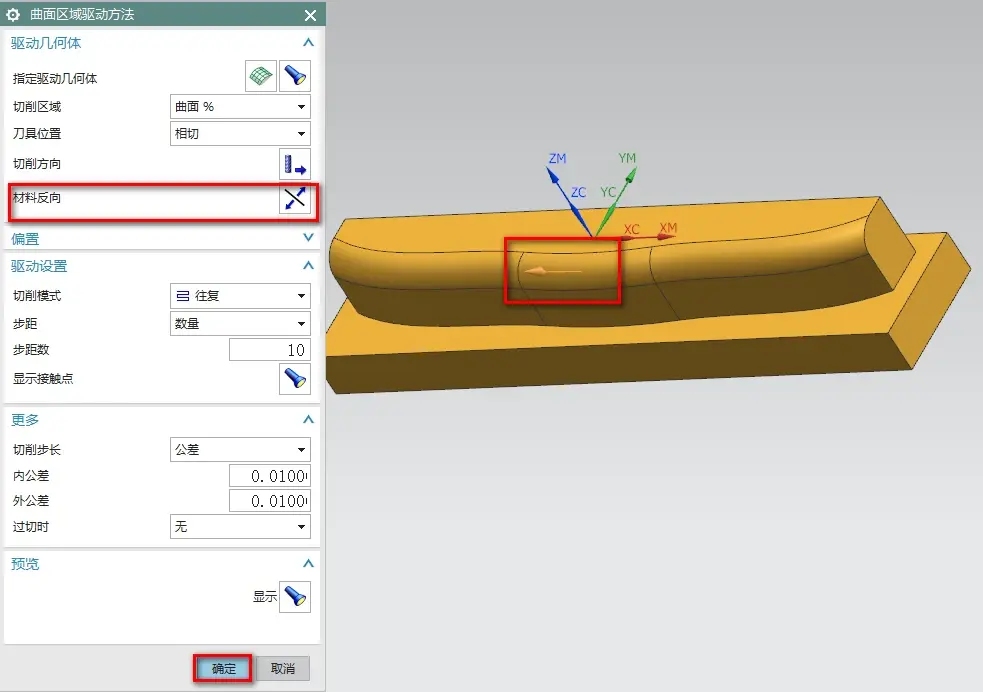

5、在【曲面区域驱动方法】界面中，【材料反向】让箭头方向朝工件以外，可用通过来控制方向，点击【确定】如下图所示：

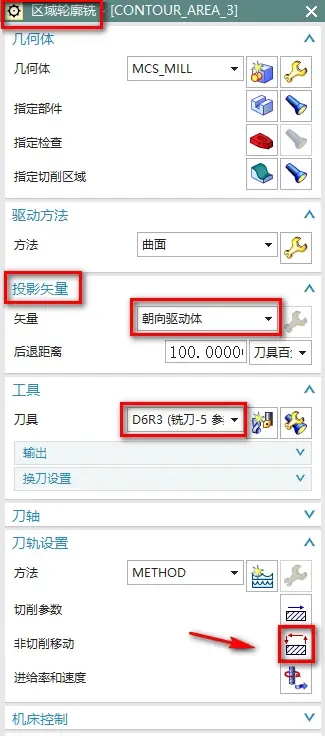

6、在【区域轮廓铣】界面中，【投影矢量】-【朝向驱动体】，刀具根据实际加工给出合适刀具即可，点击【非切削移动】如下图所示：

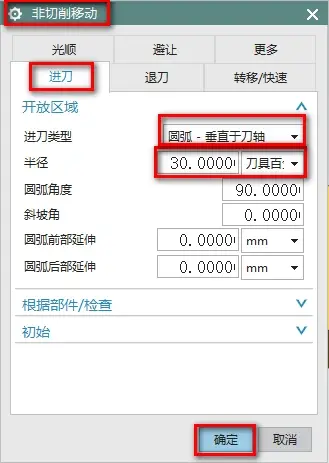

7、在【非切削移动】界面中，【进刀类型-圆弧-垂直于刀轴】-【半径30%】，点击【确定】，如下图所示：

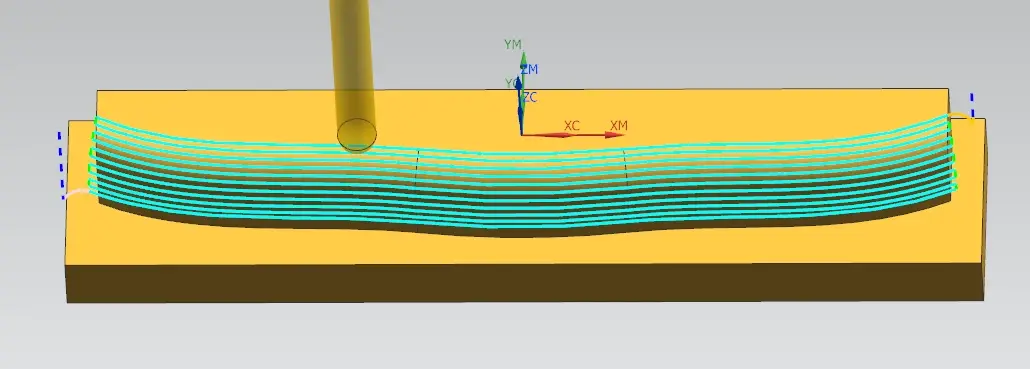

8、参数全部设置完成后，就可以做出三轴编程加工曲面时实现往复一刀流程式，如下图所示：
