NX四轴编程侧面如何联动侧刃一刀过的技巧经验帖

在四轴编程加工中，侧面光刀经常需要联动侧刃一刀加工，有角度的侧面是不能用侧刃加工，这个时候就需要分层加工，像图上的两侧都是直身的形状，这个时候就可以做出侧刃一刀光刀，如何去编写侧刃一刀的程式呢？下面跟大家分享一下方法。

解决方法：

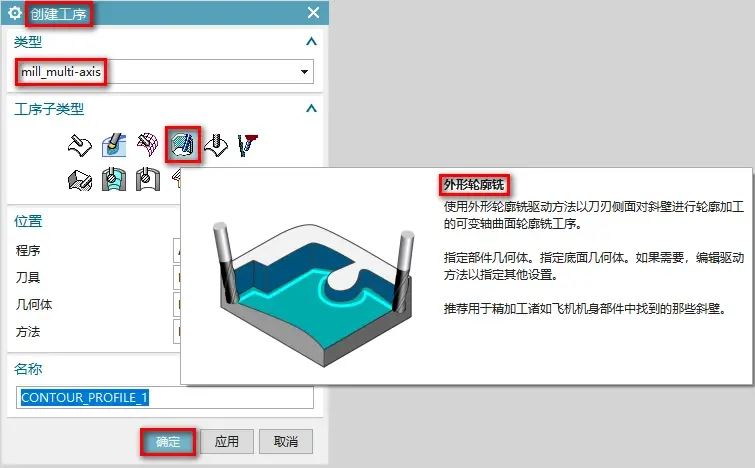

1、在加工界面中，【创建工序】-【mill_multi-axis】-【外形轮廓铣】，这个工序是NX多轴加工的模块，如下图所示：

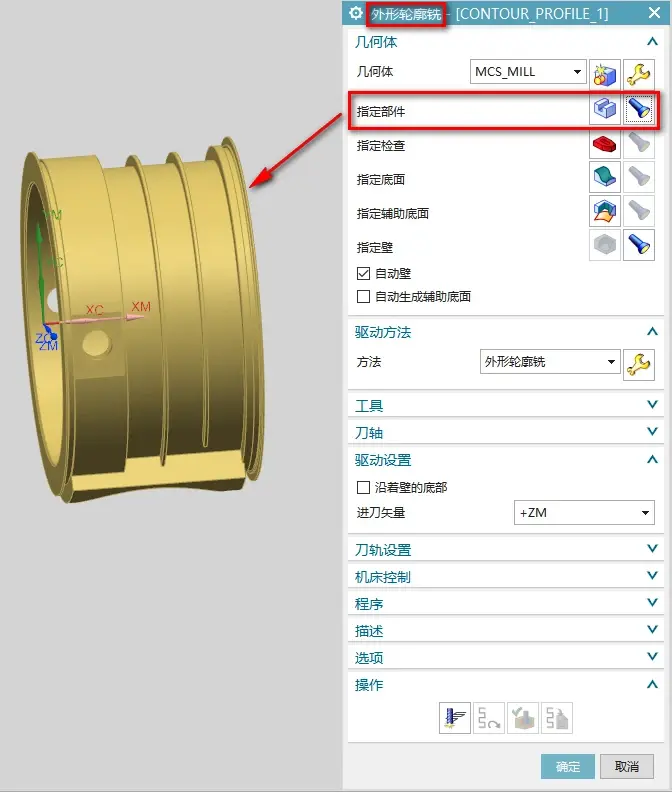

2、在【外形轮廓铣】界面中，【几何体】使用【MCS_MILL】，【指定部件】-选择要加工的图形，如下图所示：

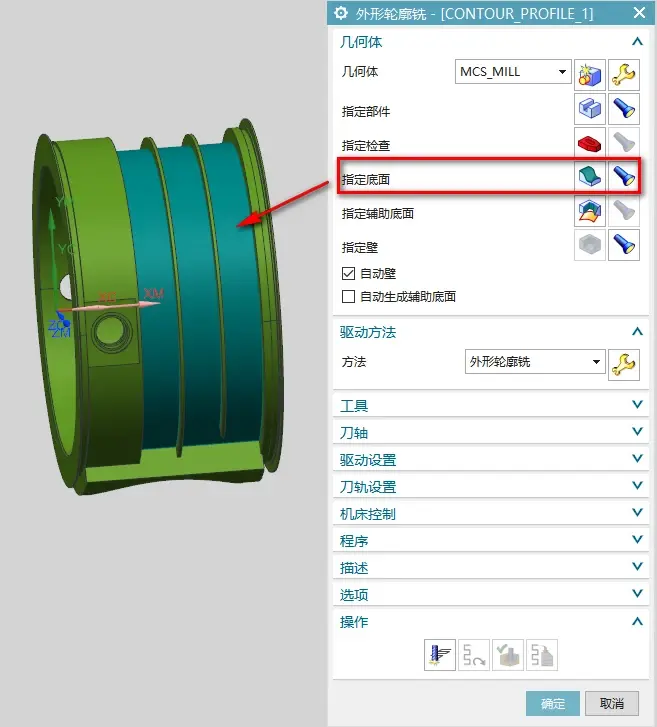

3、在【外形轮廓铣】界面中，【指定底面】-选择要加工图形的底面，这个面不管是否是平的都可以选择，如下图所示：

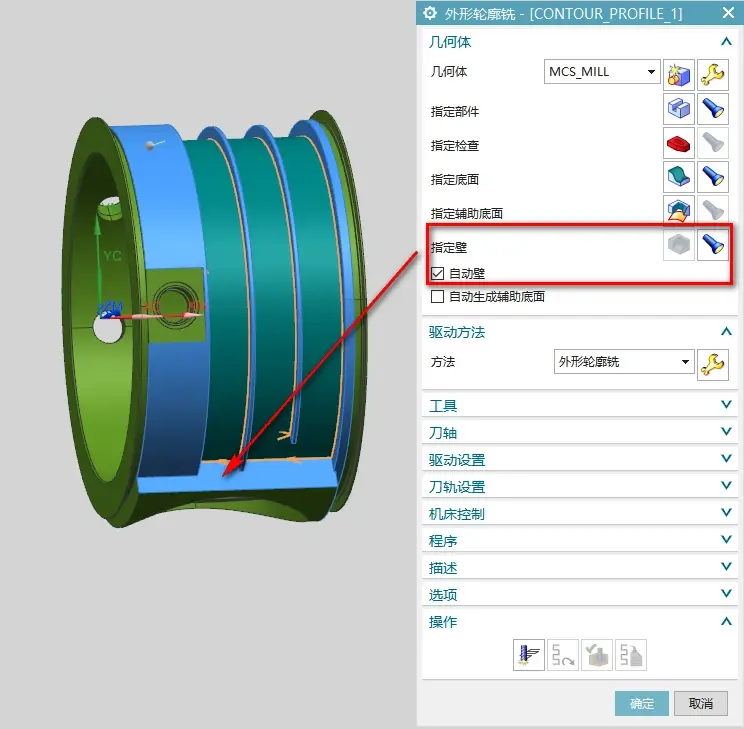

4、在【外形轮廓铣】界面中，前面选择了【指定底面】，【指定壁】-【自动壁】就会自动把底面附件的侧面全部选上，如下图所示：

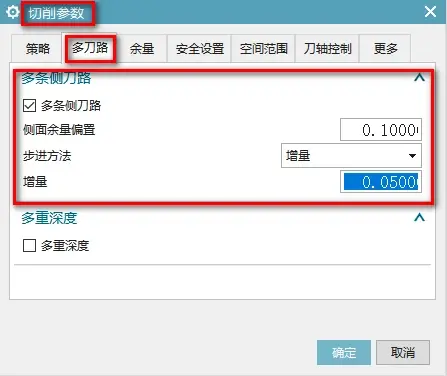

5、在【切削参数】界面中，【多刀路】可以设置横向多条刀路切削，【多条侧刀路】-【侧面余量偏置0.1】-【步进方法-增量0.05】，这样设置就是两条刀路，如下图所示：

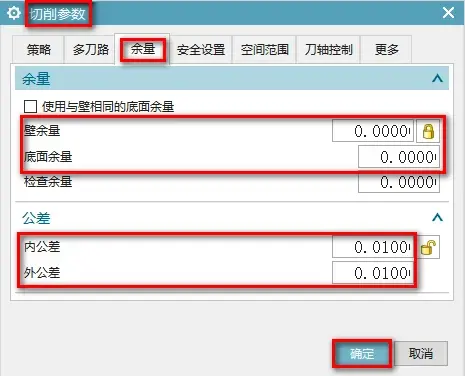

6、在【切削参数】界面中，【余量】-【壁余量】与【底面余量】全部设置为0，【内外公差】0.01，点击【确定】，如下图所示：

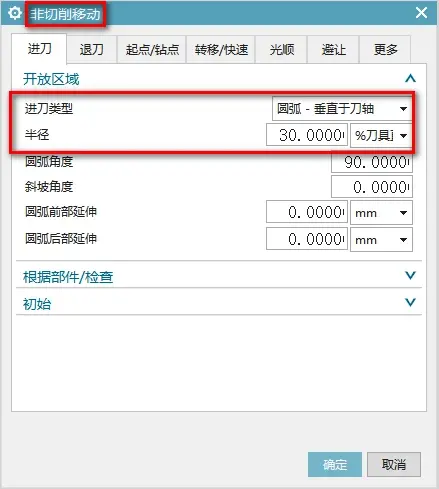

7、在【非切削移动】界面中，【进刀类型-圆弧-垂直于刀轴】-【半径30%】，如下图所示：

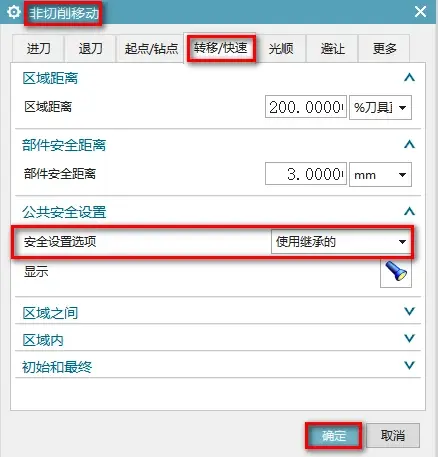

8、在【非切削移动】界面中，【转移/快速】-【安全设置选项-使用继承的】，这个是设置加工的安全高度，点击【确定】，如下图所示：

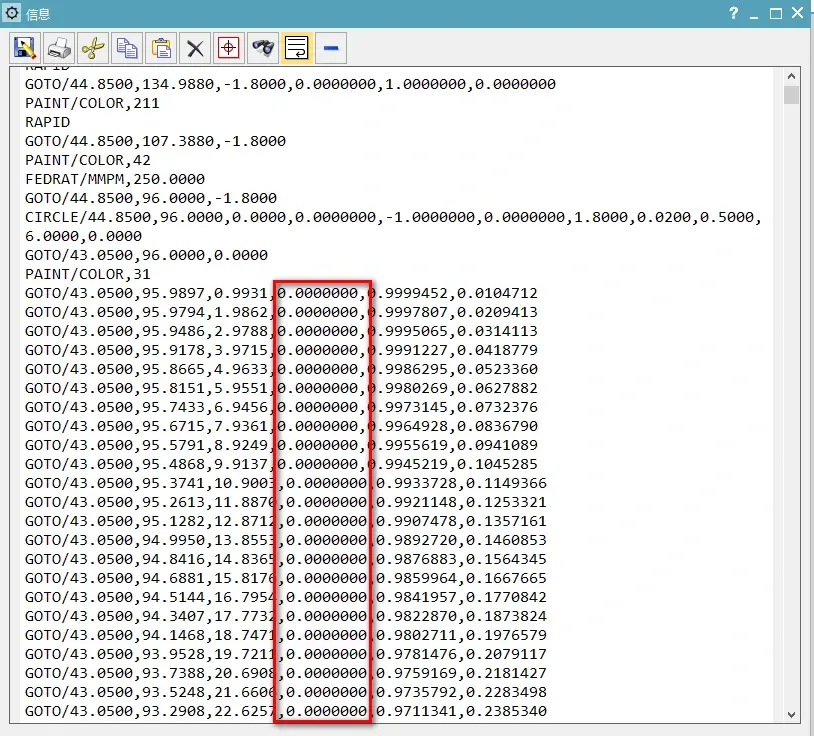

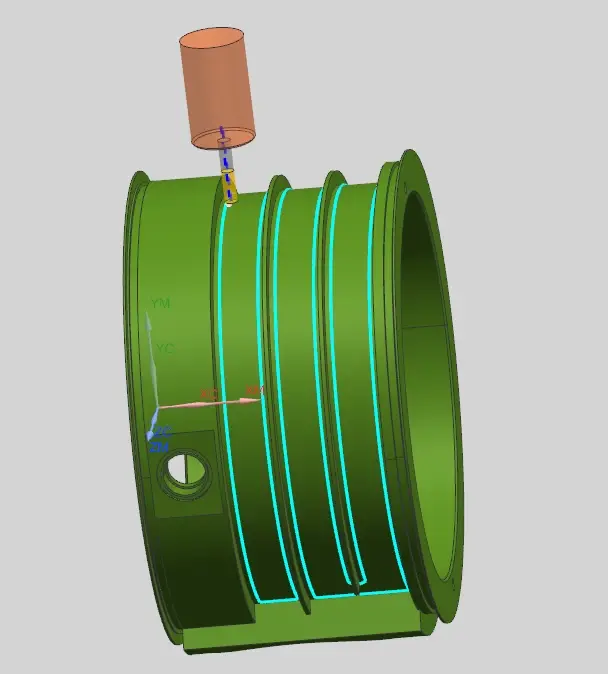

9、参数全部设置完成后，就可以做出NX四轴联动侧刃一刀光刀的程式，这里需要注意是【外形轮廓铣】是属于五轴联动的策略，只有两边都是直身的情况下才可以用于四轴联动加工，大家做完也可以点击程式信息查看，如果中间有一列全部是0就代表是四轴联动程式，如下图所示：
