NX编程三轴加工中如何圆弧移刀进行工件避让方法

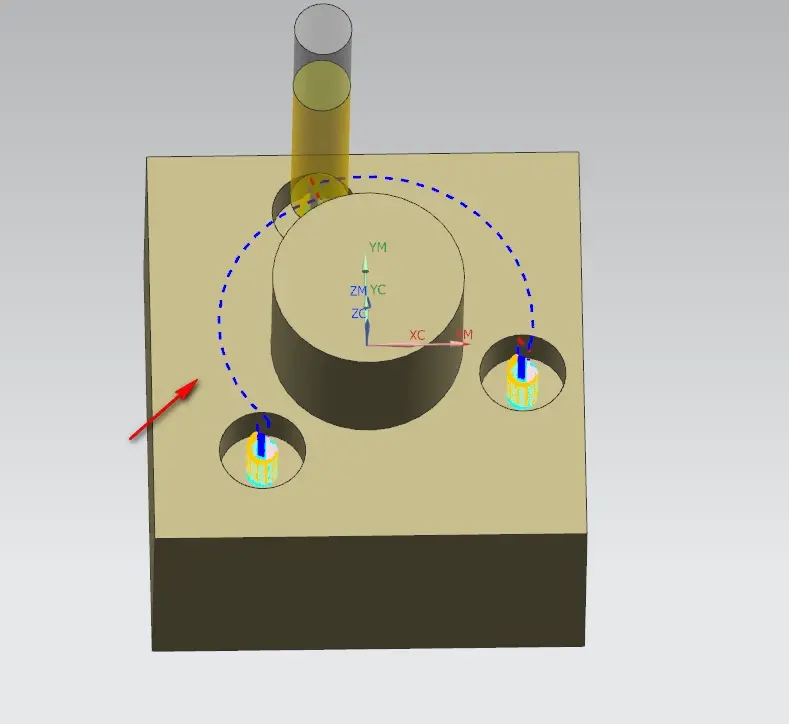

在三轴编程加工中，遇到工件加工区域中间有凸台或高出加工区域很高的位置时，如上图所示。这个时候在加工的时候除了可以抬高安全高度进行避让，还可以考虑使用圆弧移刀进行工件避让，这样做出来的刀轨不需要抬刀至很高并且可以节省一定的加工时间，那么如何编写圆弧移刀避让的刀路呢？下面用平面铣刀路（示例）跟大家分享一下方法。

解决方法：

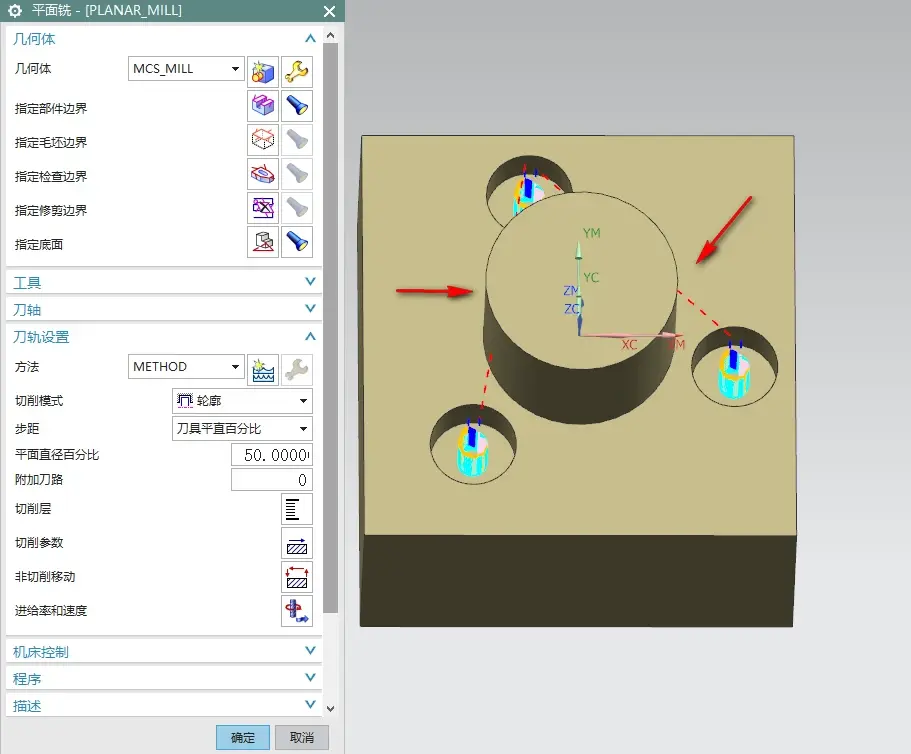

1、用创建好的平面铣程序正常加工此类凸台位置会过切，如下图所示：

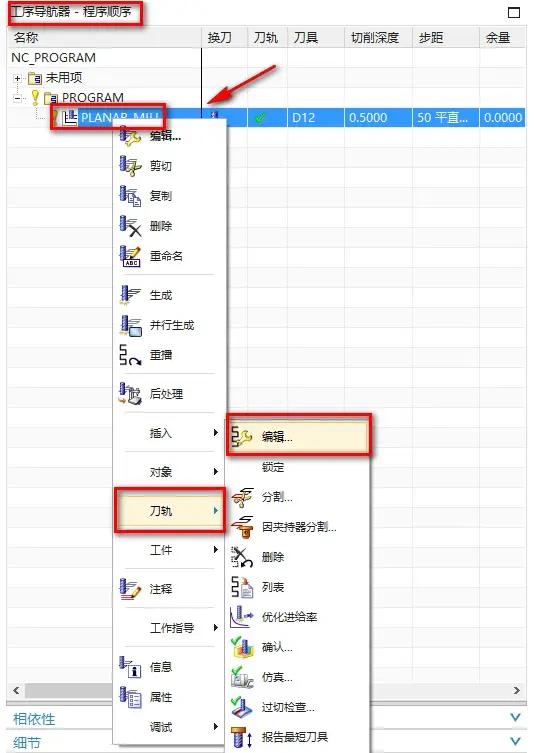

2、在【工序导航器-程序顺序】界面中，【鼠标右键点击箭头所指程序】-【刀轨】-【点击编辑】，如下图所示：

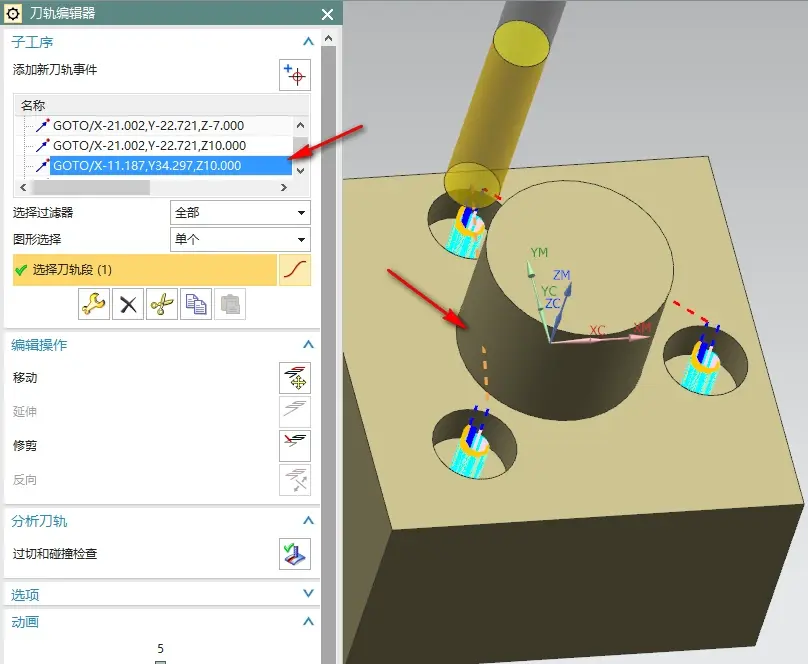

3、在【点击箭头所示第一条导轨】就会自动选择【对应的程序刀轨事件】。如下图所示：

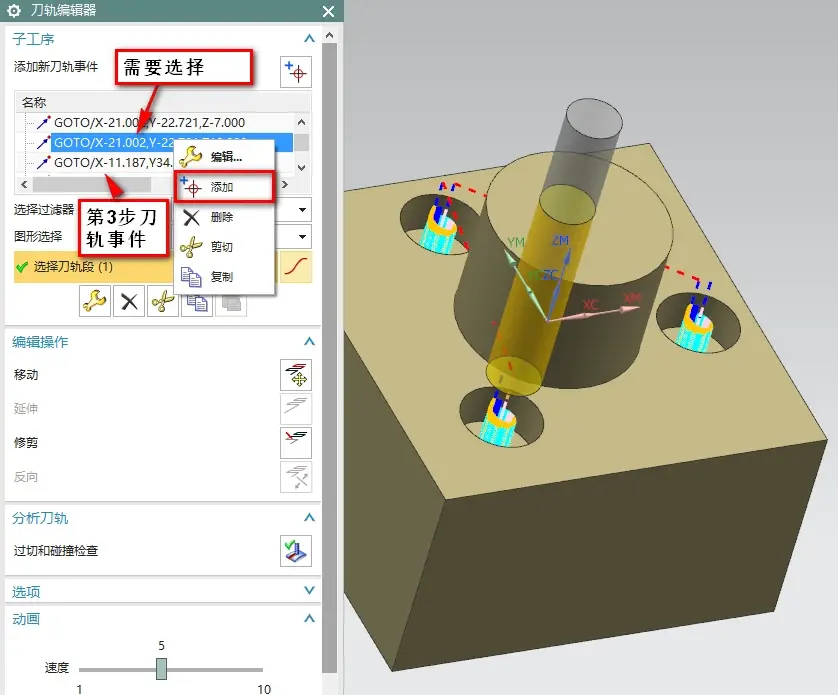

4、点击【第3步选刀轨事件的前面一条导轨事件】-【鼠标右键】-【添加】。如下图所示：

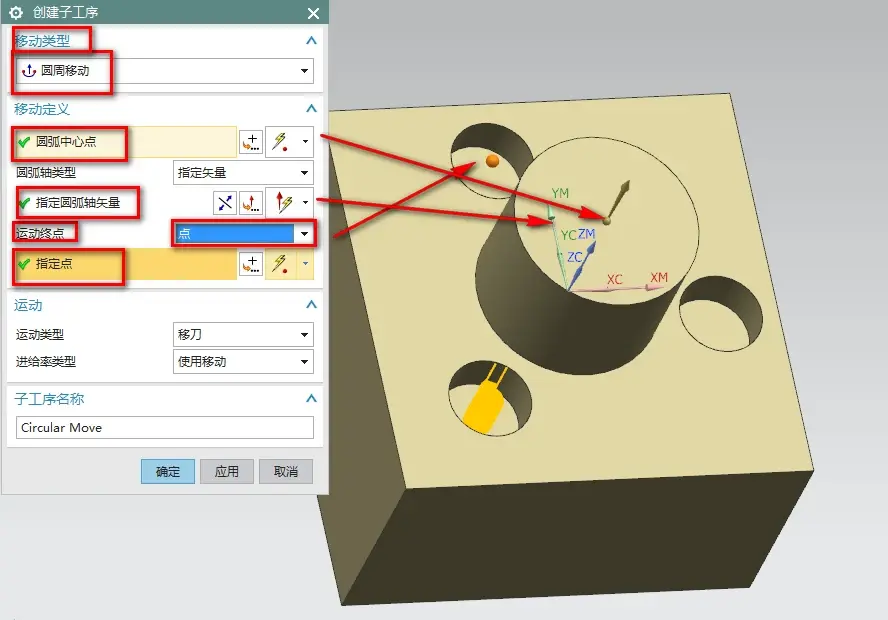

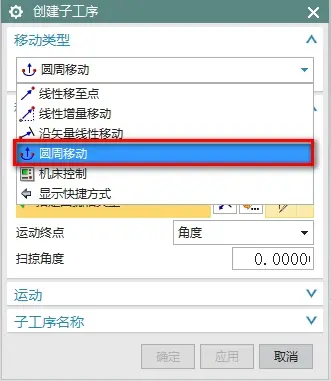

5、【移动类型】-【圆周类型】，【圆弧中心】-【选择箭头圆柱圆心点】，【指定圆弧矢量】-【选择箭头圆柱平面】，【运动终点】-【点】-【指定点】-【箭头所指孔圆心（终点）】以上的选择根据实际工件形状进行设置，点击【确定】。如下图所示：

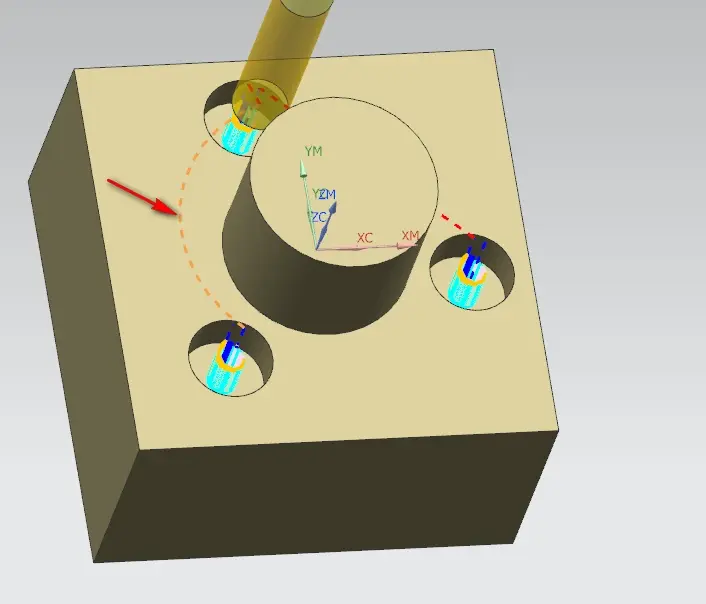

6、以上参数设置完成后，就可以做出【圆弧移刀避让】的程序，另外一段移刀重复此步骤即可。如下图所示
