NX三轴编程中角度倒扣如何分层往复开粗加工方法

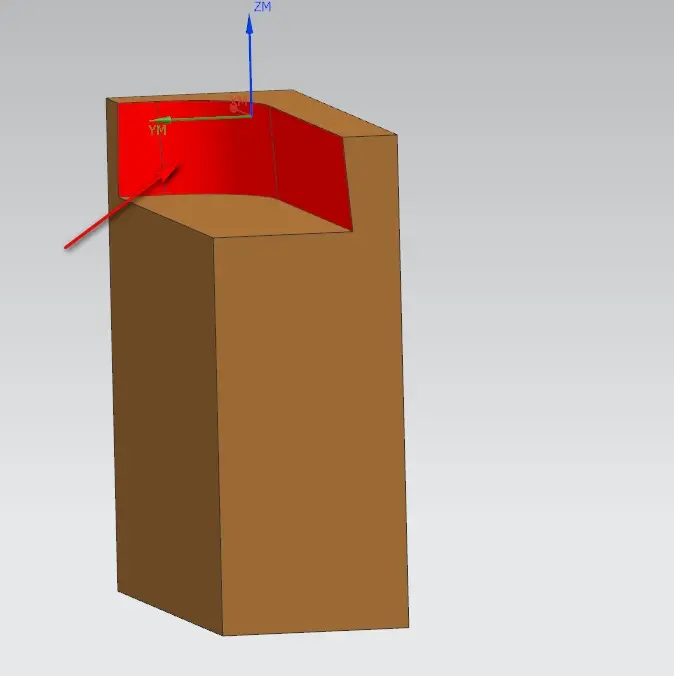

在三轴编程加工中，遇到工件倒扣区域一般都是以倒扣高度来创建刀具一层往里面多圈加工，如上图所示。这个有角度的倒扣加工，这个时候就需要分层开粗加工，并且不抬刀节省时间就要编写合理的分层往复开粗加工刀路，那这个刀路怎么进行合理编写了?跟大家分享一下方法。

解决方法：

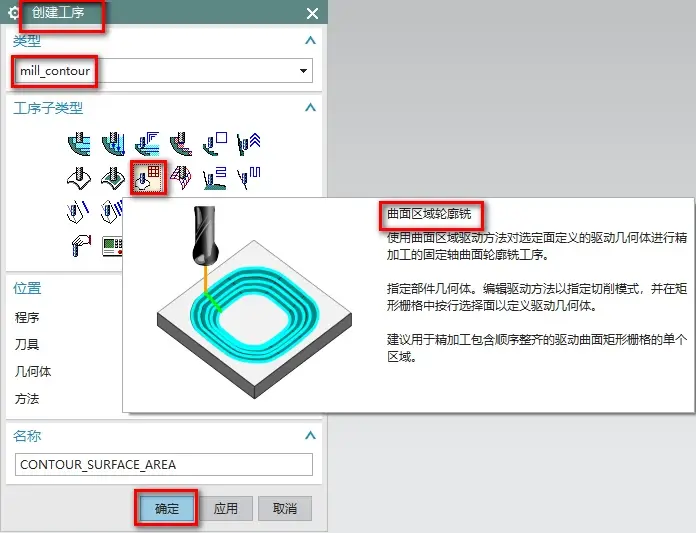

1、在加工界面中，【创建工序】-【mill_contour】-【曲面区域轮廓铣】，点击【确定】进入【曲面区域轮廓铣】如下图所示：

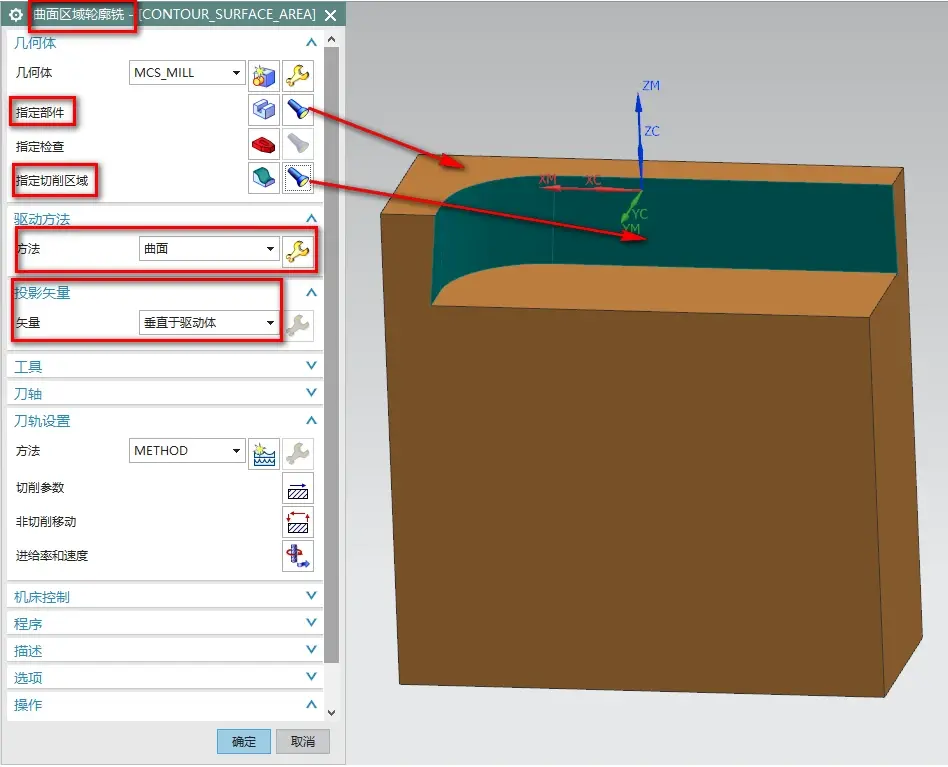

2、在【曲面区域轮廓铣】界面中，【几何体】使用【MCS_MILL】，【指定部件边界】-选择加工体，【指定切削区域】选择工件倒扣面，【方法】-【曲面】，【投影矢量】选择【垂直于驱动体】，设置完成点击【曲面】，就会进入【曲面区域驱动方法】界面。如下图所示：

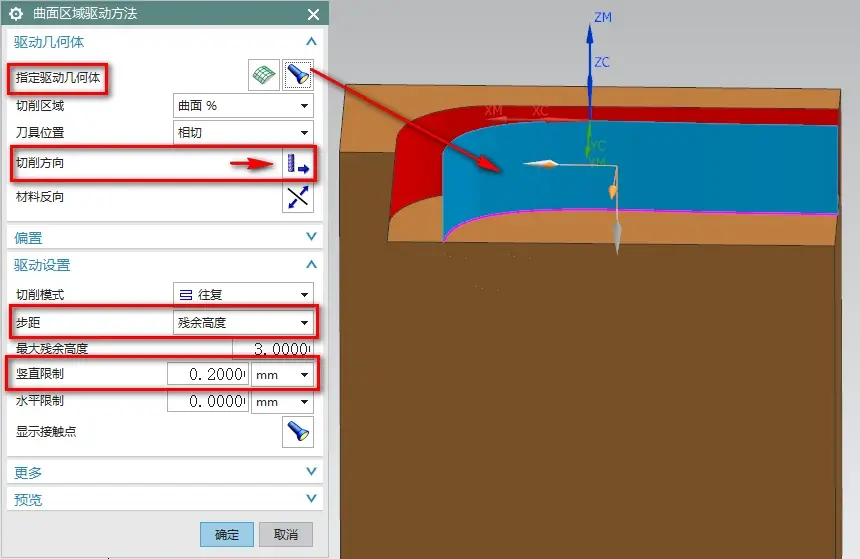

3、在【面区域驱动方法】界面中，【指令区域方法】选择加工【辅助面】，【辅助面】可以在加工底面画根样条线拉伸一个片体上来就行，这里注意片体顶部要比工件顶部低0.05mm左右（这样刀轨低于工件顶部面，刀路好控制），【步距】-【残余高度】，【竖直限制0.2mm】这个参数可以理解为每刀下刀量，根据实际情况调整。以上设置完成后点击【切削方向】后，。如下图所示：

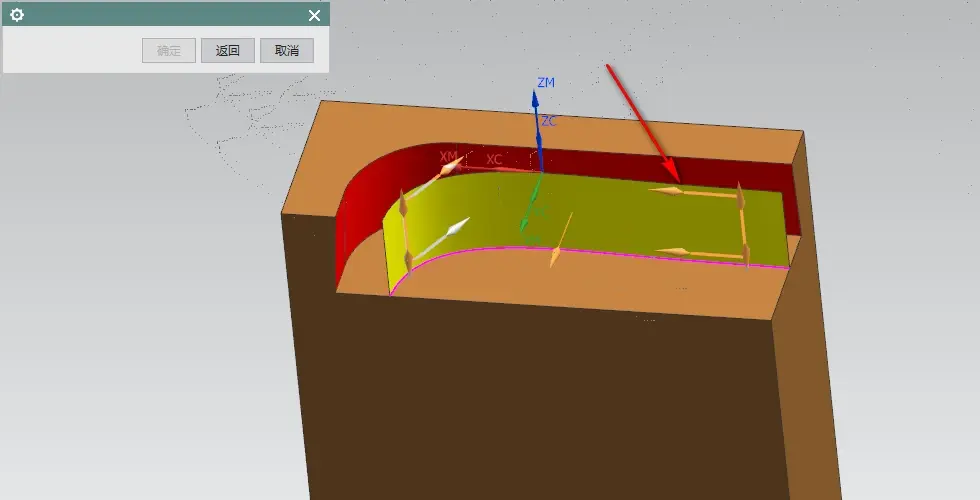

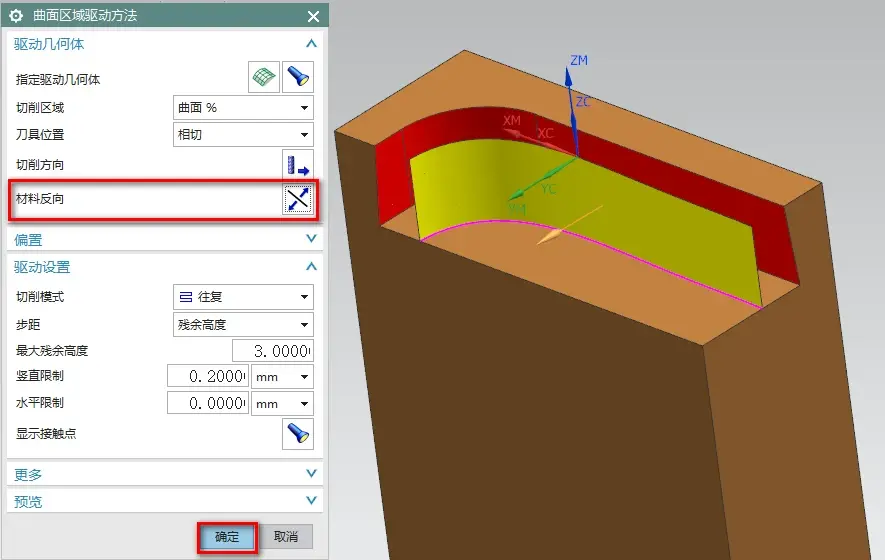

4、设置完切削方向后，材料方向箭头向外，点击【确定】。如下图所示：

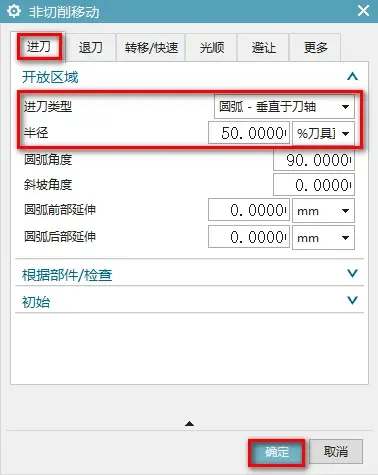

5、在【非切削移动】界面中，【进刀】使用【圆弧-垂直于刀轴】-【半径50%】，点击【确定】，如下图所示：

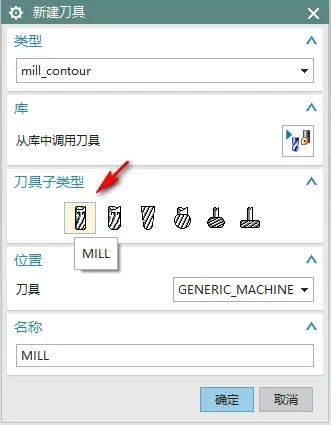

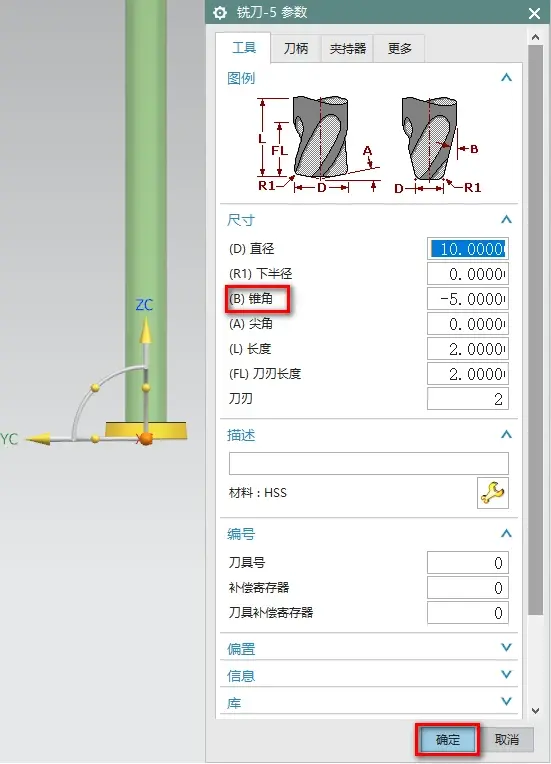

6、刀具类型要选择【铣刀MILL】，刀具大小按照【工件倒扣的角度=锥角】选择定制，点击【确定】如下图所示：

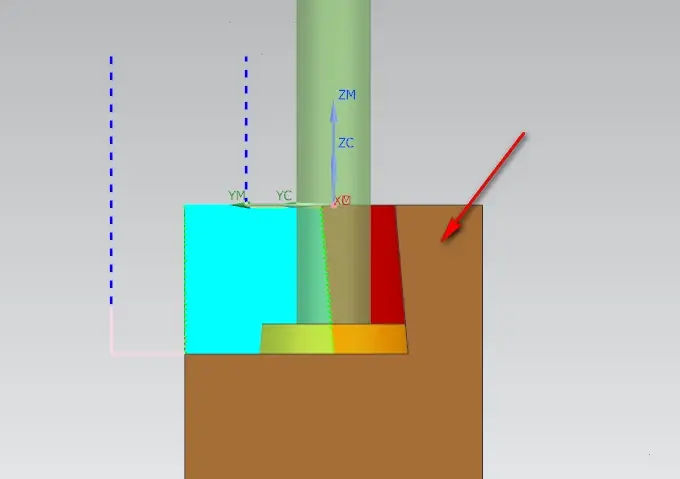

7、以上参数设置完成后，就可以做出【角度倒扣分层往复开粗加工】的程序。如下图所示
