UG如何快速画出葫芦水杯的建模方法及操作记录帖

这种类似葫芦的水杯，是如何用UG软件进行绘制的呢？从草图到建模的思路与绘制方法一起给大家分享，让我们一起来学习绘制吧。

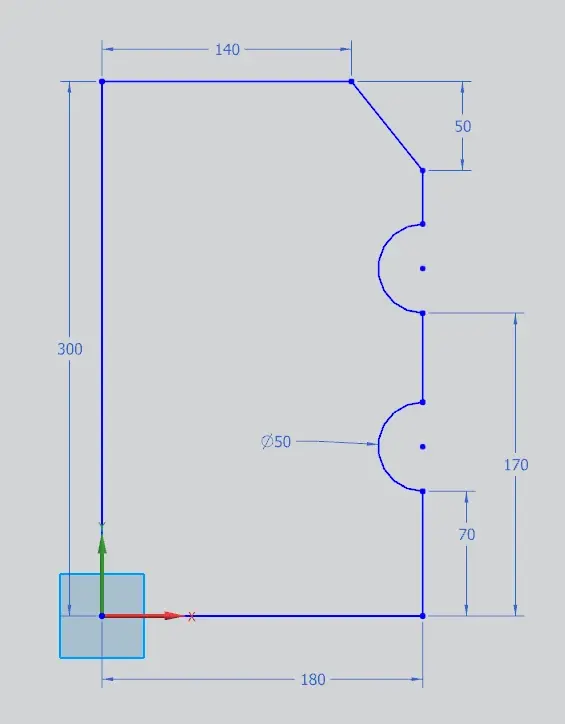

1.首先我们的通过草图的曲线将水杯的外形进行绘制，所以我们先选择 【插入】——【任务环境中绘制草图】选择Z轴为绘制草图的方向，进入草图绘制出水杯的外形，绘制出来的外形如下所示：

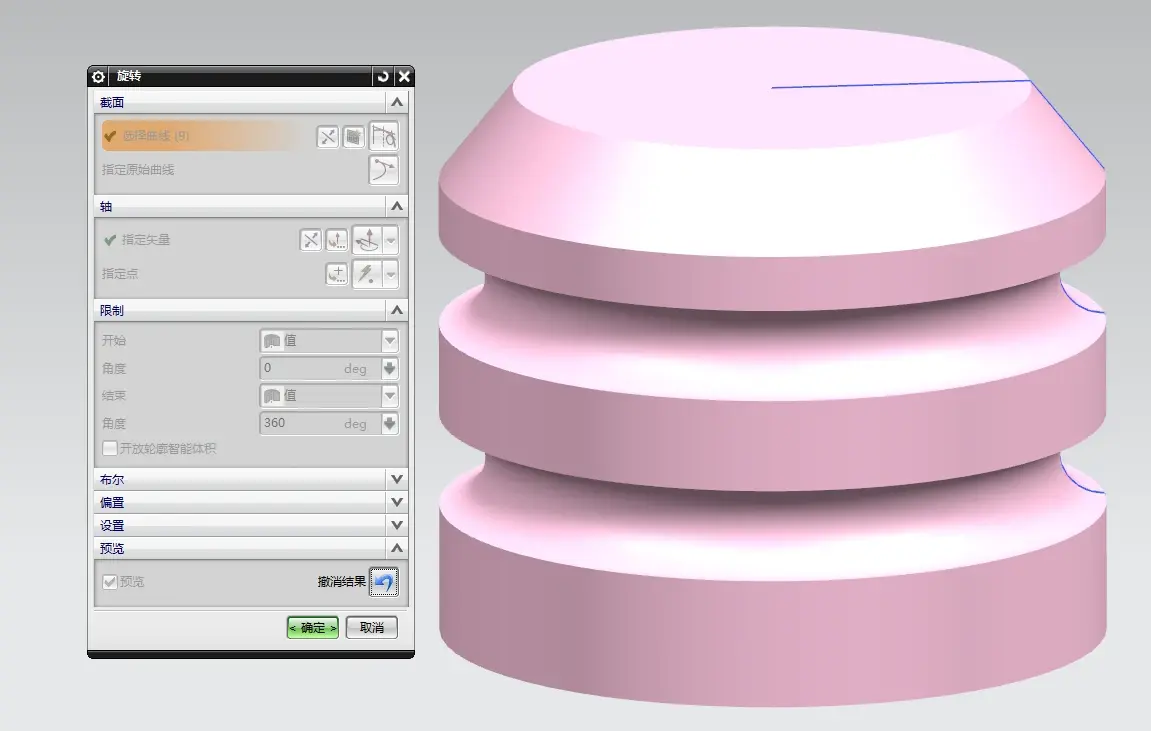

2. 绘制好草图外形以后我们在选择【插入】——【设计特征】——【旋转】选择旋转的绘制的轮廓线，然后在选择矢量为Y轴，在选择旋转的指定点为坐标原点，如下图所示：

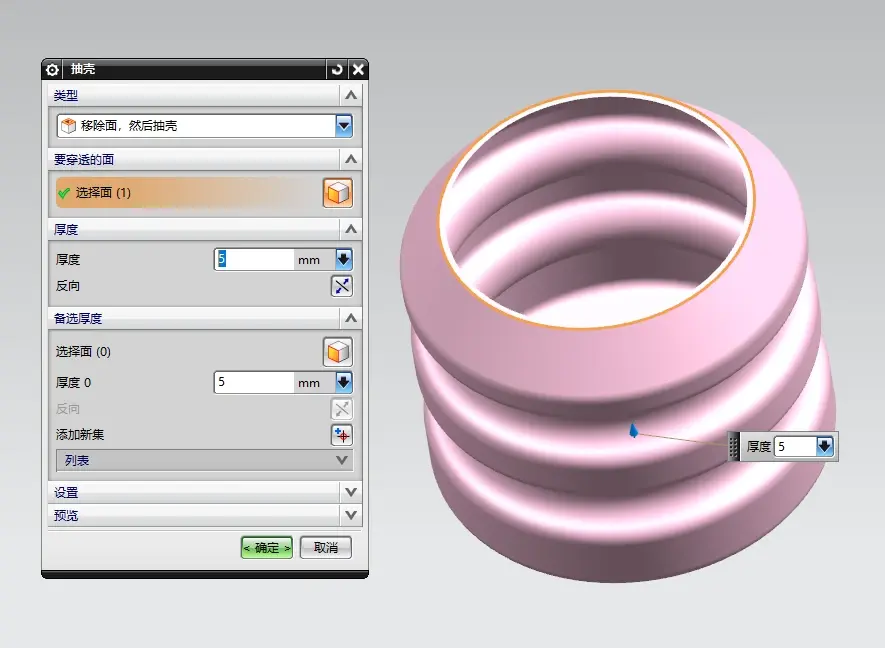

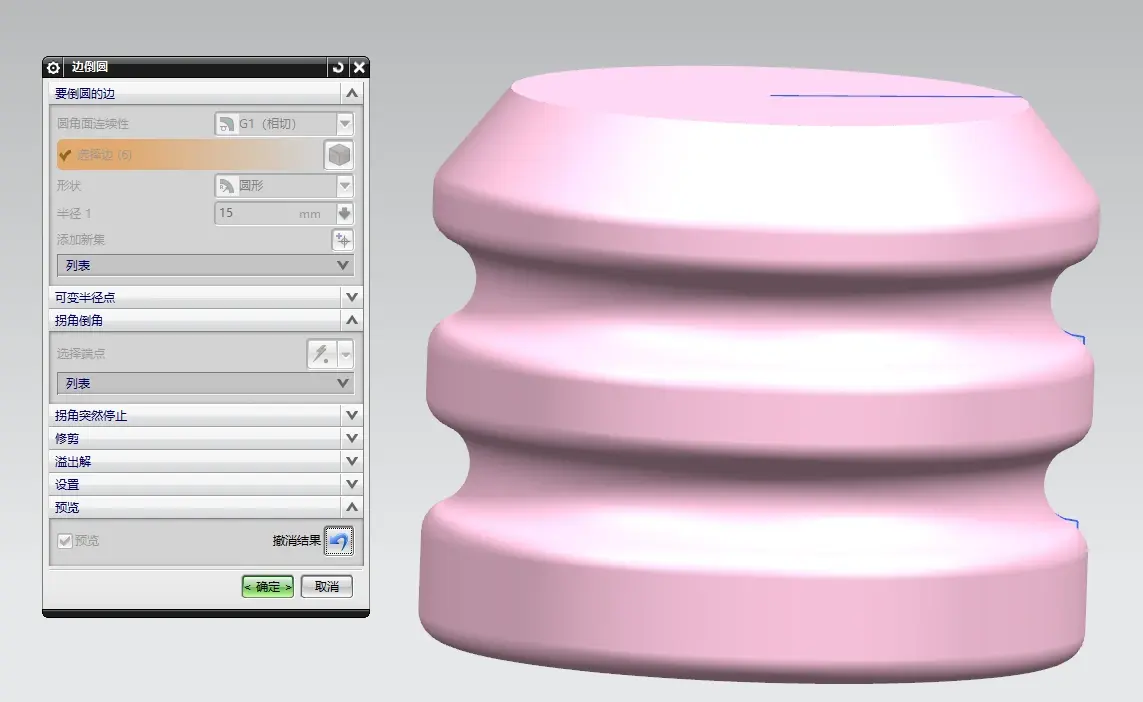

3.将水杯的实体回转出来以后我们在选择【插入】——【细节特征】——【边倒圆】，将水杯的尖角位置做成圆弧过渡，然后我们在选择【插入】——【偏置/缩放】——【抽壳】，抽壳的厚度为5MM，做好的步骤如下图所示：

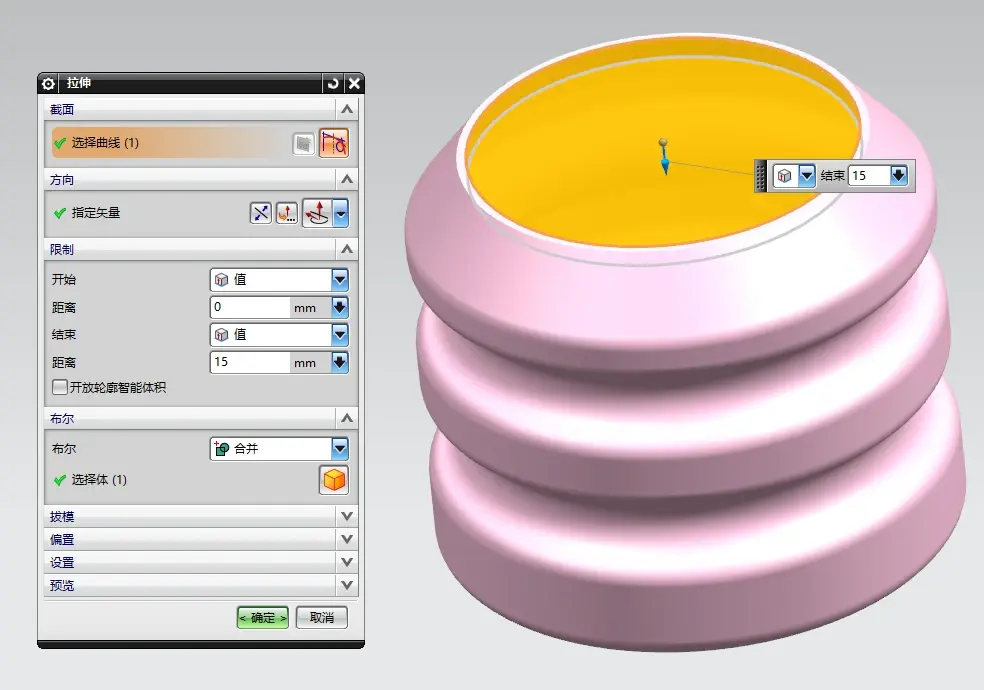

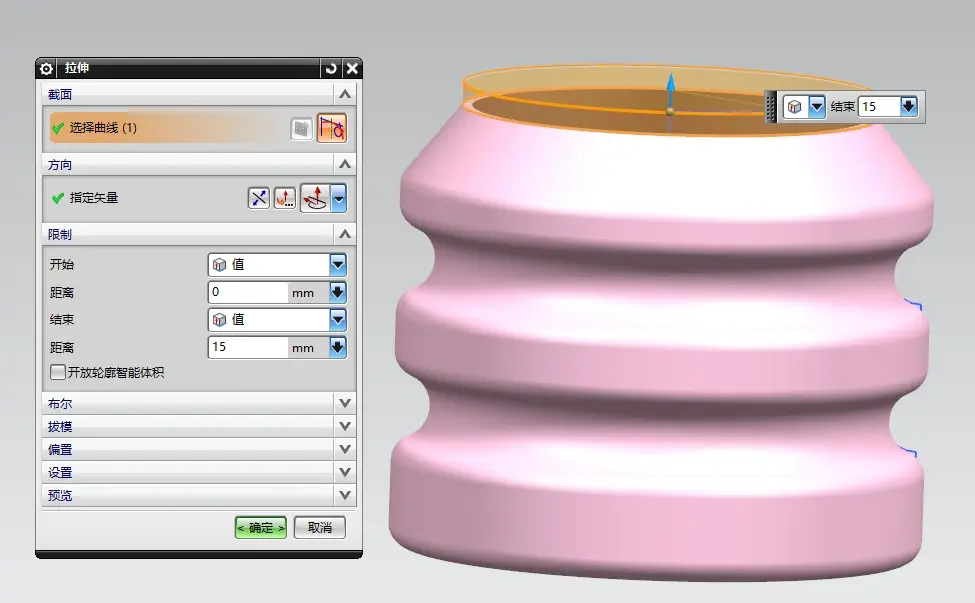

4.当水杯已经抽壳以后，我们在把水杯的杯盖进行绘制，我们选择【插入】——【设计特征】——【拉伸】，将水杯的顶部外圆进行拉伸，方向为Z轴，距离为15，拉伸完上盖之后，在将底部固定杯盖的位置进行拉伸，同上操作，拉伸方向为-Z轴，距离为15，并将这个步骤拉伸出来的物体与上一步骤拉伸出来的杯盖进行合并，做好的效果图如下所示：

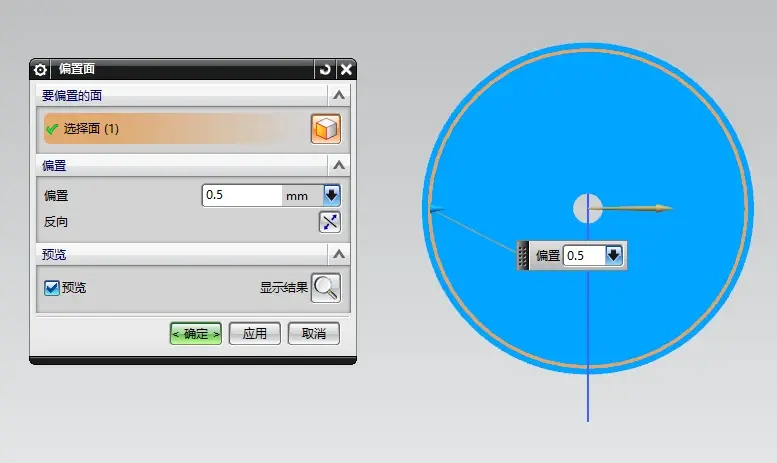

5.将水杯的杯盖做好以后，需要注意我们是通过水杯的口部进行拉伸的，那么杯盖与杯口的位置是属于零配零的，也就是两个之间完全贴合，这样的话会导致两个问题在装配的过程中卡主，所以我们在通过【插入】——【偏置/缩放】——【偏置面】，把内孔的圆向里面偏置0.5，做出间隙位，如下图所示：

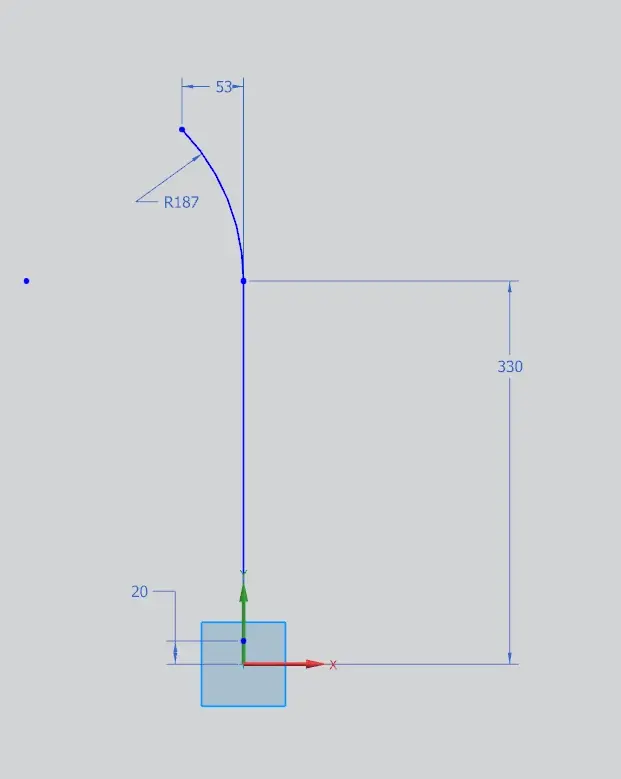

6.将杯盖处理好以后我们在进入草图将水杯的吸管进行绘制，所以我们选择【插入】——【任务环境中绘制草图】选择Z轴为绘制草图的方向，进入草图绘制出水杯的吸管的中心线，绘制出来的图形如下所示：

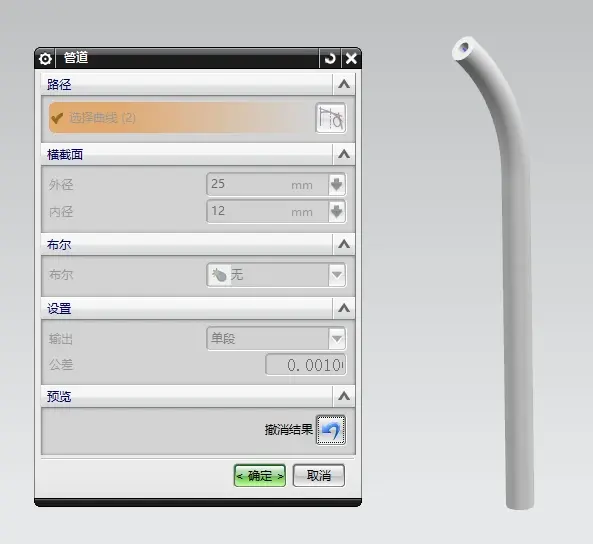

7.将吸管的中心线绘制完成以后我们在通过【插入】——【扫掠】——【管道】，选择中心线然后将吸管的大小进行绘制，选择外径为25，小径为12，制作好的管道如下图所示：

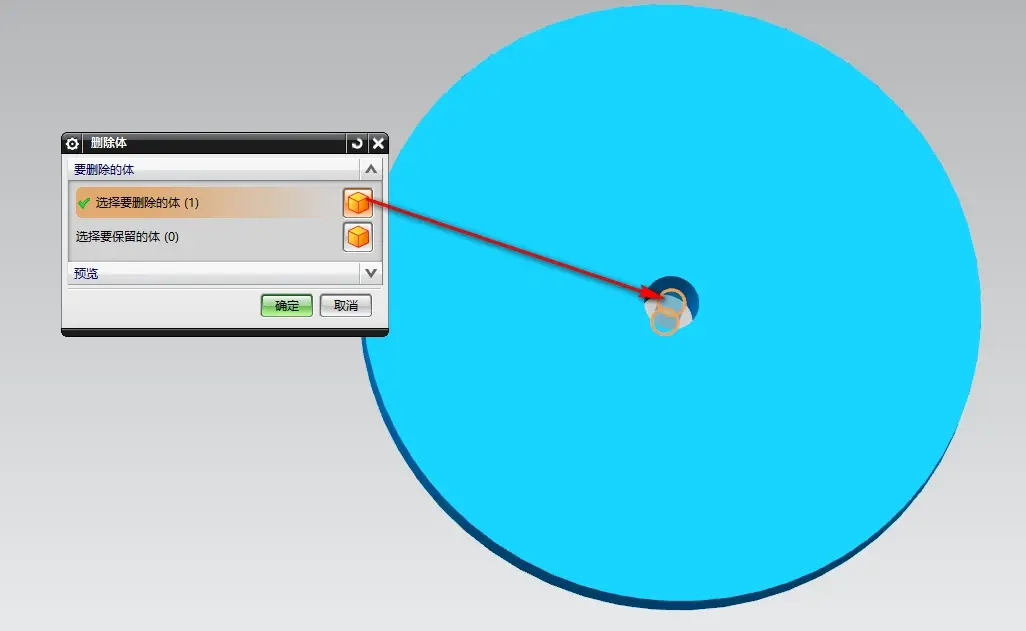

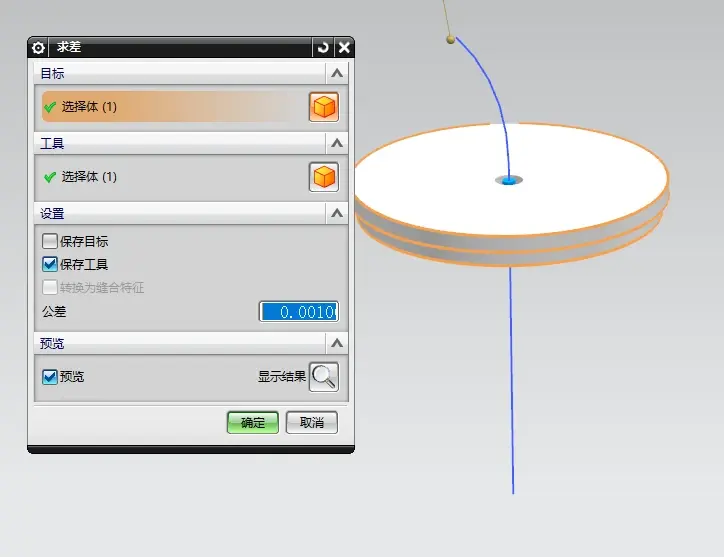

8.将管道做好以后，我们要将管道与杯盖之间做出可上下抽取的效果，所以我们得在选择【插入】——【组合】——【减去】，选择目标为杯盖，工具为吸管，进行求差，求差之后在吸管的中间会有一个圆柱实体，这时我们在利用【插入】——【修剪】——【删除体】把吸管中间的那段圆柱进行删除，如下图所示。

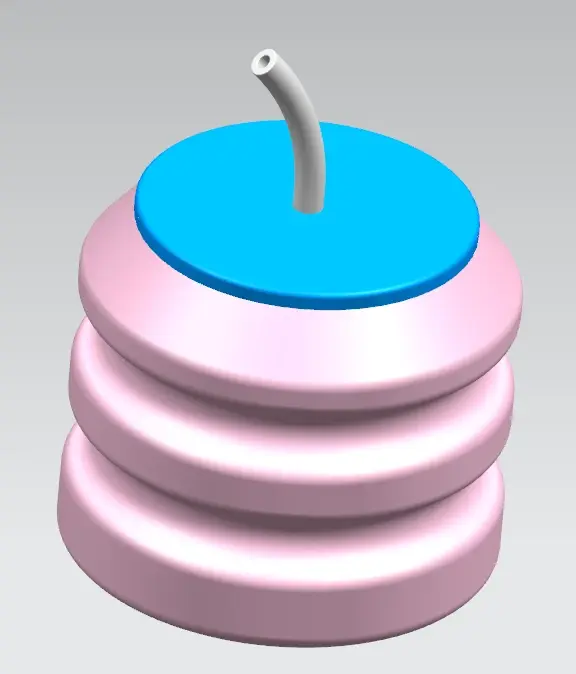

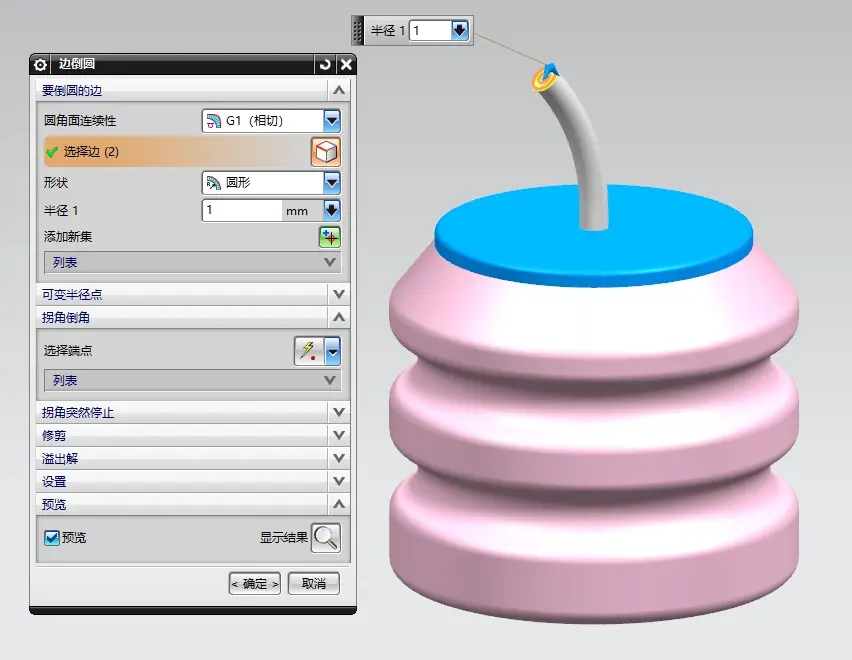

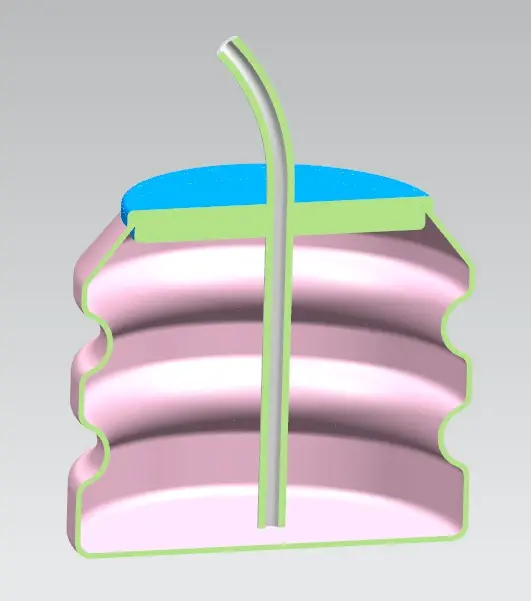

9.绘制完成以后我们在将水杯及吸管的部分进行倒圆角处理，圆角大小可根据自己对于产品的要求进行调整，绘制好的最终效果图如下所示：
