NX2007清根铣功能详解

NX2007中的新的清根铣(FlowMill)属于高级精加工操作,用来替代老版本的清根工序。无论从可靠性,精确度还是一致性方面,都得到了进一步的加强。

NX2007清根铣介绍

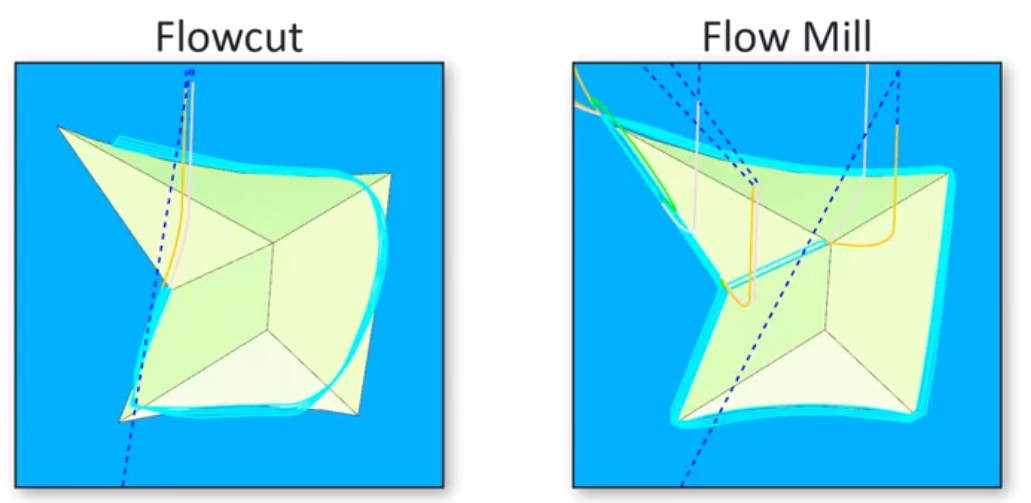

图1

相较老版本的清根(Flowcut)策略,新的清根铣(FlowMill)主要包括以下几点增强:

  • 更好的牛鼻刀参考刀具支持;
  • 等高模式中圆弧拟合增强;
  • 切削区域的一致性提升;
  • 更精准的倒勾材料检测;
  • 平坦区域特征和尖角区域的精确度提升;
  • 参考刀具切削区域管理器只支持3D区域,这大大地提高了加载已保存区域的效率。


以前老的清根工序中,关于切削区域的划分存在一些不一致性。改变查寻的角落经常会对刀轨产生较小的或者甚至没有任何影响;新的清根铣会按照既定规则严格地划分切削区域。

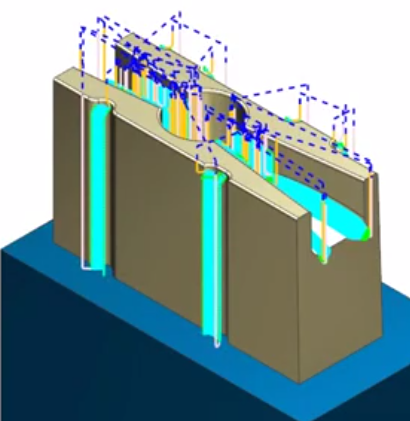

在切削区域划分时,系统要求参考刀具的两个接触点都要和切削区域接触;如果不是这样的话,这个角落将不会被切削。图2中,零件底部的非陡峭区域没有被切削,这是因为参考刀具只有其中一点接触到了切削区域。

NX2007清根铣介绍

图2

包括临近区域则要求参考刀具只有一个点接触切削区域即可,结果就是零件底部的非陡峭区域也可以被切削了。

以前旧的清根程序中,当参考刀具等于或者大于几何特征的尺寸时,就很难对特征进行切削,比如像比较狭窄的槽或腔。新的清根铣中,在这方面处理更为合理。只要程序中用来切削的刀足够小,可以对这些几何特征进行加工,因此这些特征就可以被正确地切削。

在处理有尖锐角的平坦区域特征时,新的清根铣比老的算法也更加精确,老的算法引擎会丢失一些角落的处理,如图3所示,老的清根算法有些角落区域没有处理到,而新的算法则把所有的角落都正确切削了。

NX2007清根铣介绍

图3

老的清根工序可以通过手动或者自动的方式迁移到新的清根铣,无论选定的工序是否具有已经生成的刀轨都可以做到这一点。如果是手动迁移,用户可以选择一个或者多个老的清根工序,右键点击对象->迁移,接下来弹出的信息框中会显示每道工序迁移的状态。

如果用户想使用自动迁移的话,只需要在用户默认设置中打开下面选项,加工->工序->常规->自动迁移清根工序。如果用户有很多程序需要迁移的话,这种自动方式将非常有用。此默认选项打开后,重新启动NX,打开相关的零件,老的清根程序就会被自动转化为新的清根铣工序。用户可以通过选择某道工序,点击迁移来进行验证,所有清根程序的状态应该是“已迁移”;注意旧的未迁移的清根程序将不能被复制。
