NX检查器功能深度介绍

概述

在NX 1926及以前的Check-Mate体系中，如果需要定制开发某些OOTB中不具备的检查项，有两种方式。

一种是完全使用KF语言进行开发

另一种则是将某些检查过程封装在NXOpen程序中，通过KF调用这个程序，从而实现一些相对较复杂的检查。

无论使用哪种方式，都必须具备一些KF语言的编程知识，而KF语言无论是IDE、语法、调试体验等等方面，都不具备开发大型项目的能力。

从NX1926开始，Check-Mate中新增了检查器功能，它是以NXOpen 编程语言（例如C++、C#、Python、VB或Java）编写的Check-Mate检查器，完全独立于KF。

功能详细介绍

1、此演示功能用于检查部件中的所有面，并标记出面积小于0.01平方毫米的微小面。

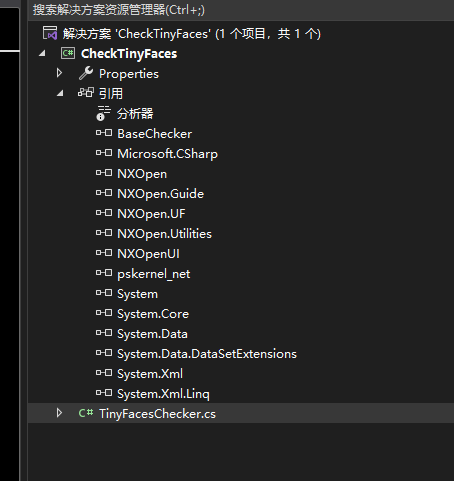

2、创建一个类库项目，并添加必要的引用。

3、声明一个构造函数，NX第一次扫描检查器时，需要用到这个构造函数中指定的信息。

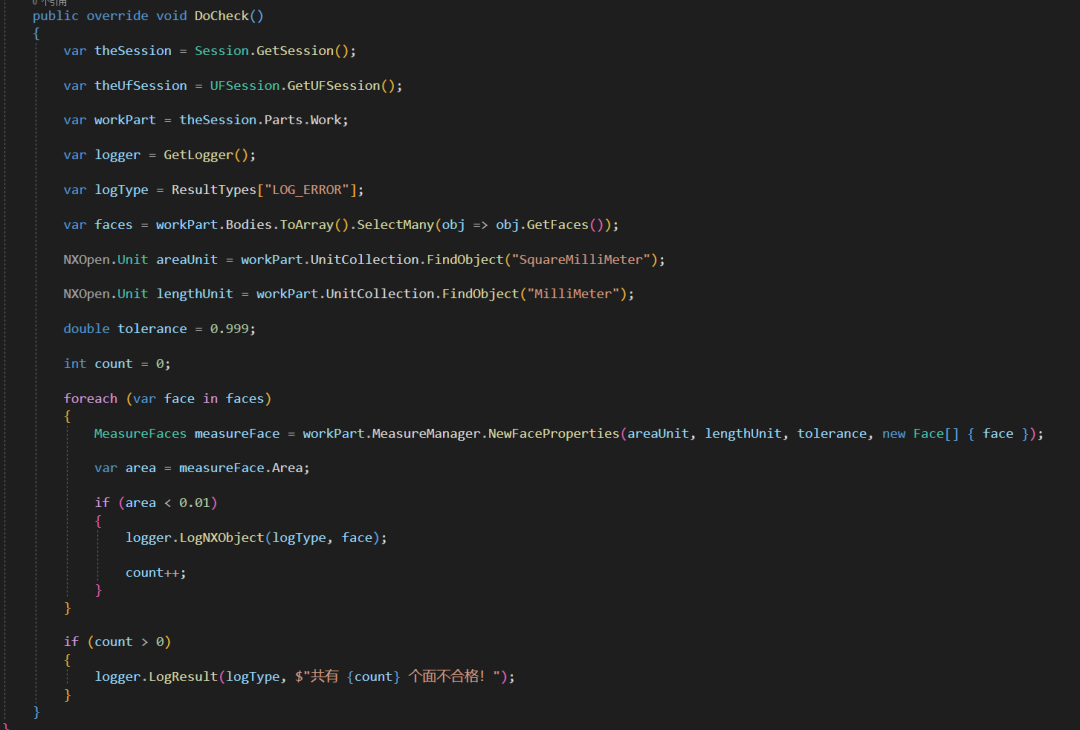

4、重写DoCheck()方法以编写检查逻辑。

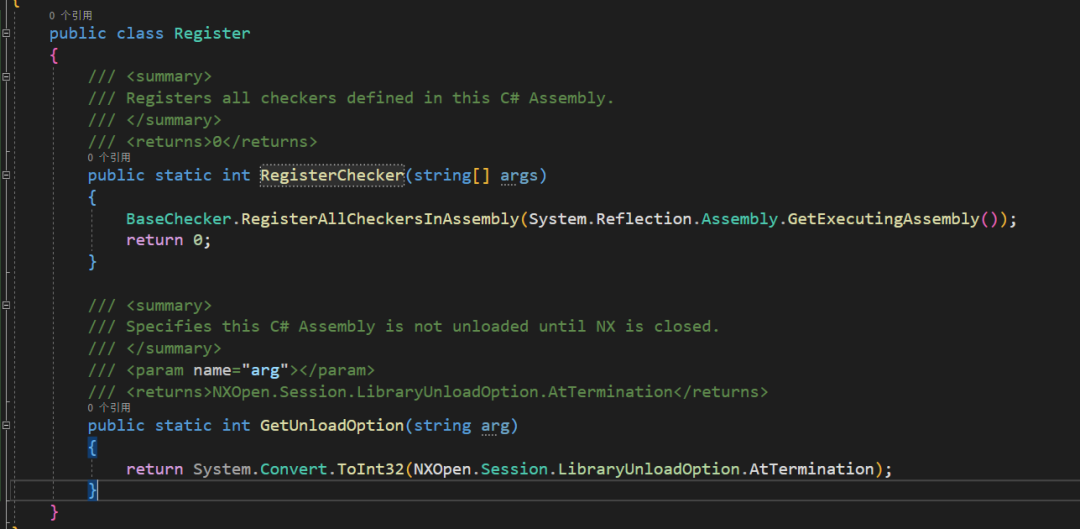

5、创建一个Register方法，用于注册Check-Mate检查器。

6、创建NXOpen开发部署文件夹结构，并将上面创建的dll复制到Application文件夹中，然后设置UGII_USER_DIR环境变量以指向当前开发的检查器。

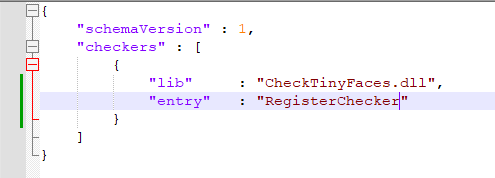

7、复制或创建一个名为NXCheckers.json的文件，放到Application文件夹中，并将其中的内容修改为符合实际情况。

8、至此，一个简单的检查器编写完成，可以启动NX以进行测试。

9、我们先创建一个正常的正方体，长宽高均为100。

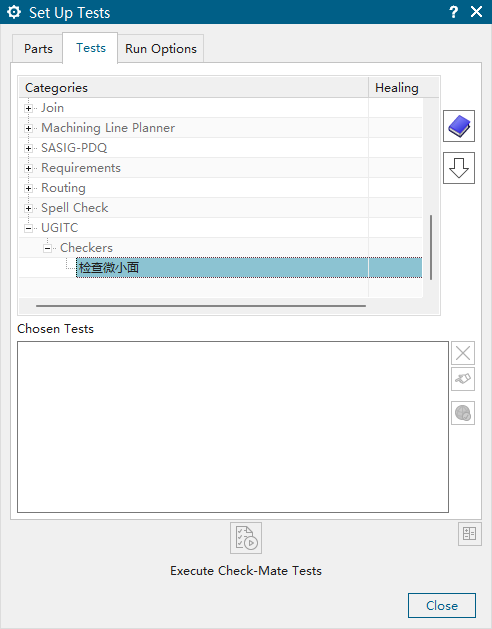

10、打开Check-Mate，找到我们的检查器，并添加到检查清单中。

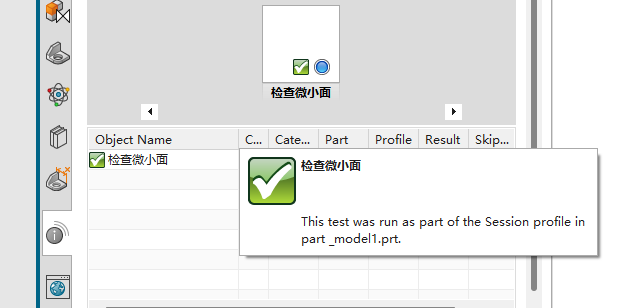

11、执行检查，可以看到执行结果，未显示检查失败。

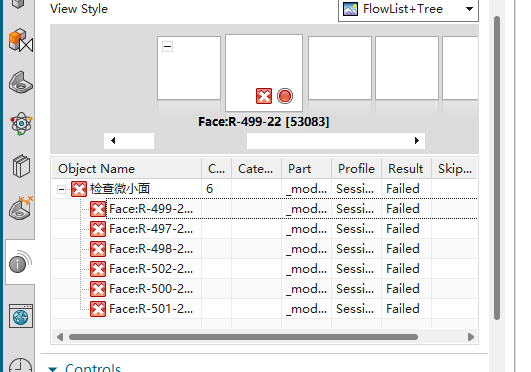

12、将正方体的长宽高均修改为0.05，然后再次运行检查，可以看到这次的检查结果为失败！

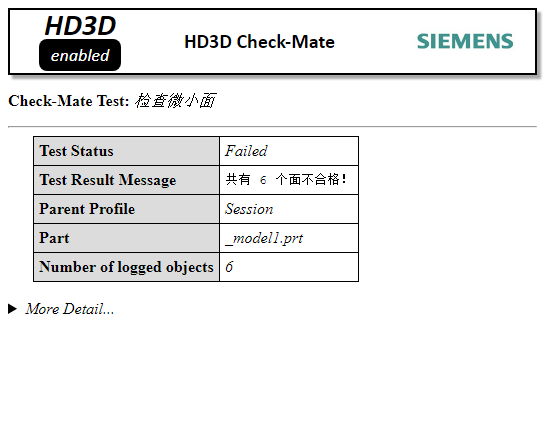

13、查看信息窗口，可以看到我们写入的信息。

总结

使用NXOpen来编写检查器与传统的使用KF编写检查器相比，具有以下优点：

1、能够使用更现代的语言进行编写，而无需专门再学习KF。

2、由于是基于NXOpen框架，能够实现更加多样化的功能。

3、能够编写出更现代化的界面。
