一、「截面管路」命令概述

在 NX 创意塑型任务环境中使用截面管路命令，可通过指定穿过要匹配的收敛几何体的横截面，创建靠近收敛体的管状细分体。

创建横截面

可以通过两种方式创建横截面，并将生成的横截面相互组合使用：

• 在收敛几何体上的小平面顶点上指定点。该命令创建穿过收敛几何体的横截面，这些几何体在每个指定点处垂直于周围小平面。
•
• 选择现有的框架面。可以使用现有的框架面和新横截面的组合来连接现有的细分几何体。
•

可以将这些方法一起使用来连续创建截面。可以在每个横截面中指定 3 到 36 段。为了提高生成的截面管路与收敛几何之间的精度，可指定较大的段数。

创建控制框架

连续指定横截面时，将创建封闭的段侧框架边环，并使用框架面将之前和当前截面之间的框架边连接起来。

• 新创建的框架单元的框架连续性始终为平滑。
• 默认情况下，重量是 0%。

创建截面管路后，可以更改框架连续性和重量。

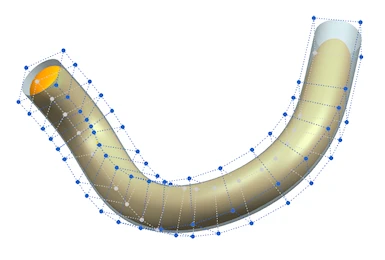

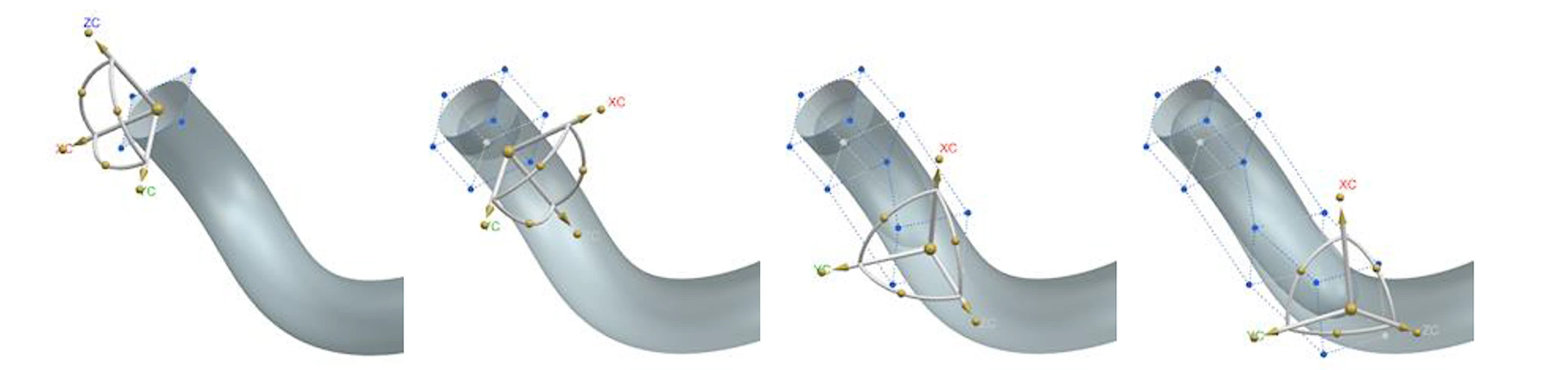

使用操控器工具变换截面

在创建过程中，可以使用操控器工具来平移、旋转和缩放截面管路。

定义截面时，可以使用截面操控器工具来变换截面。

可以使用更新最后一个横截面在重新定向截面后重新对齐控制框架。

二、示例

示例一

示例二
