NX重用粘贴特征定制教程

适用版本：NX10及以上版本

对于重用特征的使用，NX有一个非常好的功能就是UDF。但从NX10开始，提供了一个界面更友好的，定制更简单的方法来定制和使用，就是重用粘贴特征。定制重用粘贴特征，分为如下几个步骤：

01建立特征几何的参数化模型

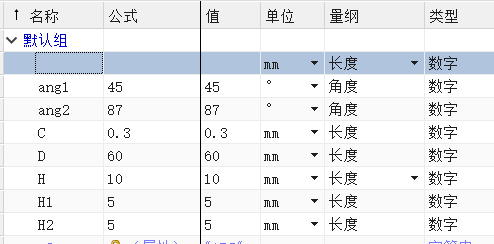

特征的参数化模型必须基于表达式驱动，需要调整的参数必须以变量定义。定义变量时，要注意量纲，不能有量纲冲突。

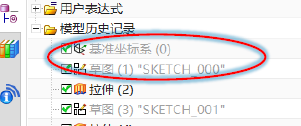

同时，几何模型创建时应注意参数化模型的第一个对象，需为草图，草图必须依赖于基准坐标系。

02属性赋予

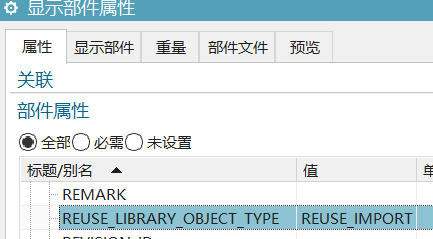

需要分别为参数化模型的PRT文件以及模型的实体赋予属性。对PRT文件需要赋予文件属性：

REUSE_LIBRARY_OBJECT_TYPE= REUSE_IMPORT

拥有此属性以后，此PRT文件被拖入图形窗口，会被当做一个导入特征对待，而不是一个组件。

同时，需要为特征实体赋予属性REUSE_BOOLEAN_TYPE，如果属性值为REUSE_SUBTRACT，那么特征加入后默认从实体中布尔减该实体，如果属性值为REUSE_UNITE，那么特征加入后默认从实体布尔加该实体。

03定制参数化的Excel参数表和示意图

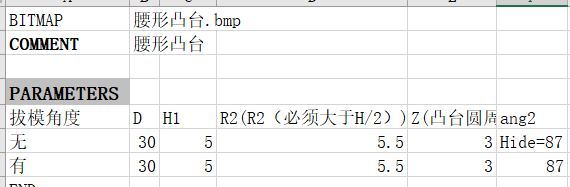

Excel参数表的格式如上图所示。BITMAP为示意图文件名，需要定制一个BMP图片作为示意图。

COMMENT表示重用粘贴特征的名字。

PARAMETERS下面为参数表，每一行表示一组参数选项，参数名称和表达式名称对应。参数名括号内为注释。参数值如果有“Hide=”开头，表示此参数在图形界面上不会出现。在录入参数的时候要注意验证参数的正确性，不能有参数冲突，导致模型更新失败。

04库配置

经过如上的操作，每个重用特征都有一个PRT文件、一个BMP示意图文件、一个Excel参数表文件。这些文件必须同名，并且与特征名称相同。

把这些文件放到一个目录下，如果有很多的重用特征，导致目录下文件很多，查找使用都不方便的情况，可以建立子目录，将特征分类管理。

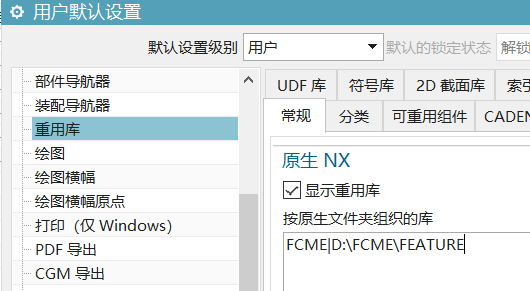

然后在默认设置中定义重用库目录位置即可。

05 重用特征使用

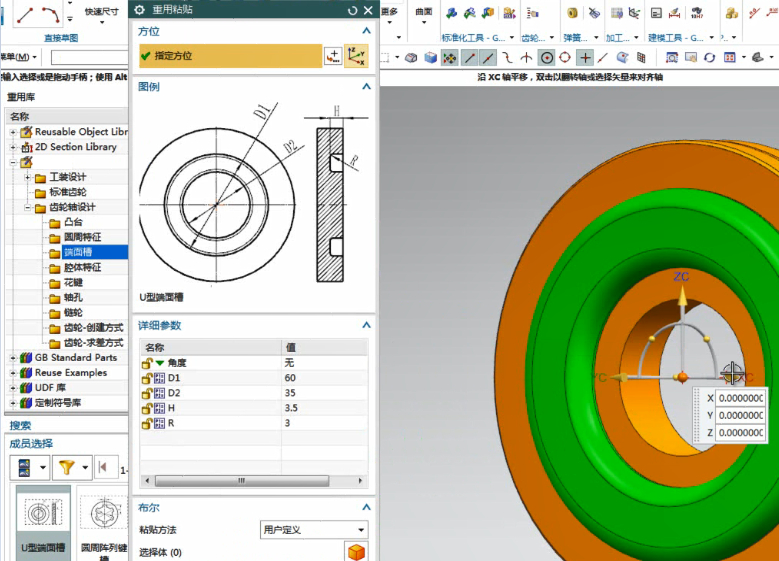

以上配置完成后，启动NX，即可从NX资源条中拖入重用特征。
