NX制图视图关联应用技巧

适用版本：NX所有版本

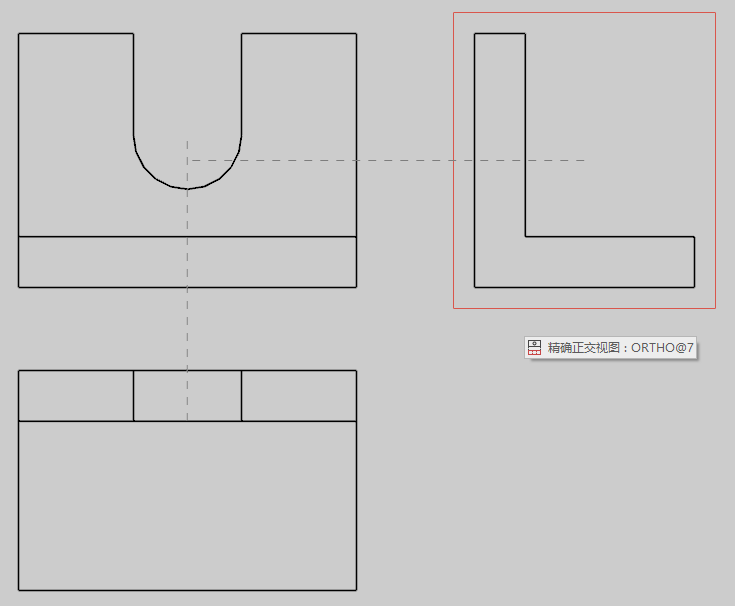

在使用NX制图模块出图时经常会使用多个视图将零件表现的更加清楚，而较快捷的方式也是通过一个基本视图投影出其他几个视图。而通过这种方式投影的其他视图默认会和它的父视图基本视图是紧密关联在一起的，移动时候两个图像同时移动，如图1；对于复杂的模型，在制图中常常需要更多的视图展示零件的轮廓，所有难免出现视图位置的调整，怎样取消视图的位置关联同时又重复关联位置是大家问的最多的问题之一，今天就把方法介绍给大家。

图1

视图关联取消

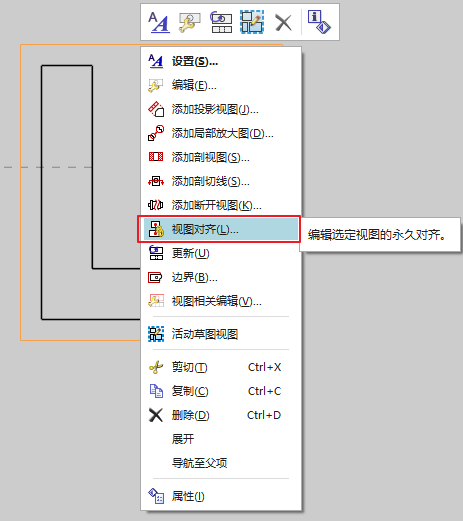

选择投影视图，鼠标右键，点击“视图对齐”功能；

图2

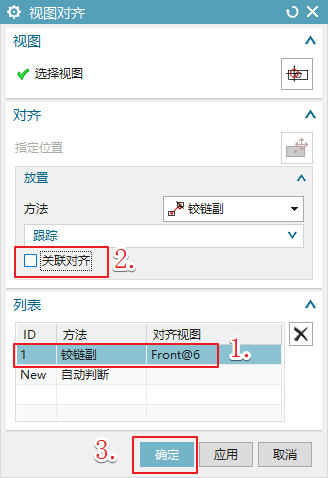

弹出“视图对齐”对话框，在列表中选择“铰链副”，在对齐中取消勾选“关联对齐”，点击“确定”；

图3

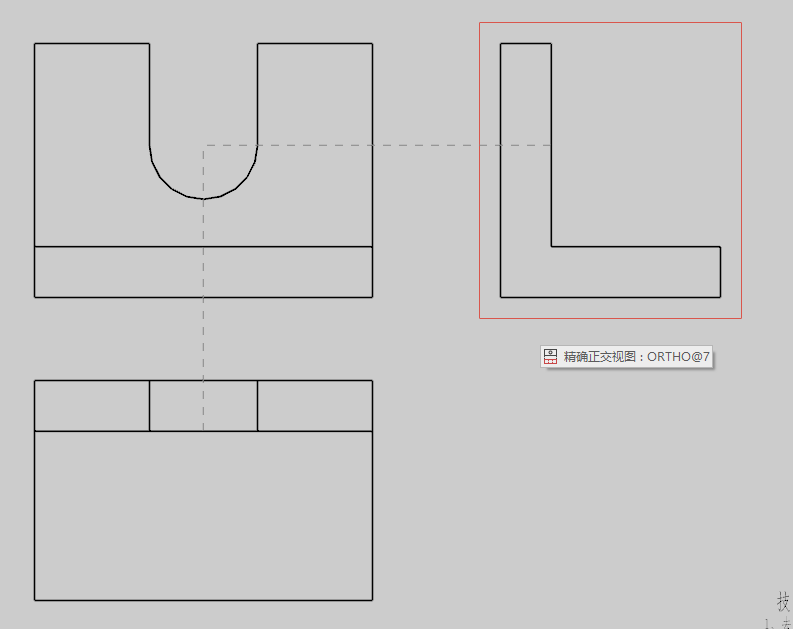

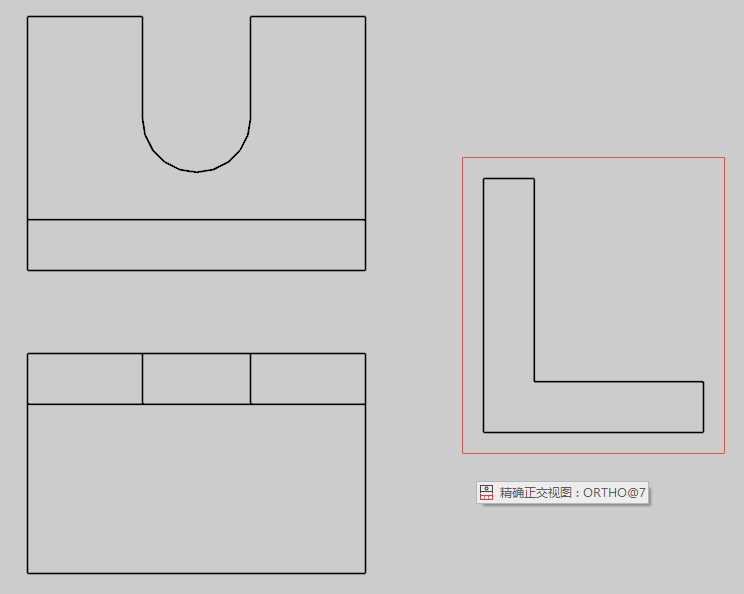

完成设置，此时投影视图已经与基本视图取消了位置关联，投影视图可以随意拖放至任意位置；

图4

取消关联后如何添加关联

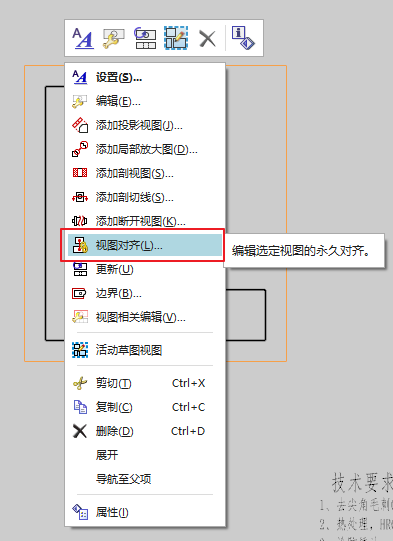

选择投影视图，鼠标右键，点击“视图对齐”功能；

图5

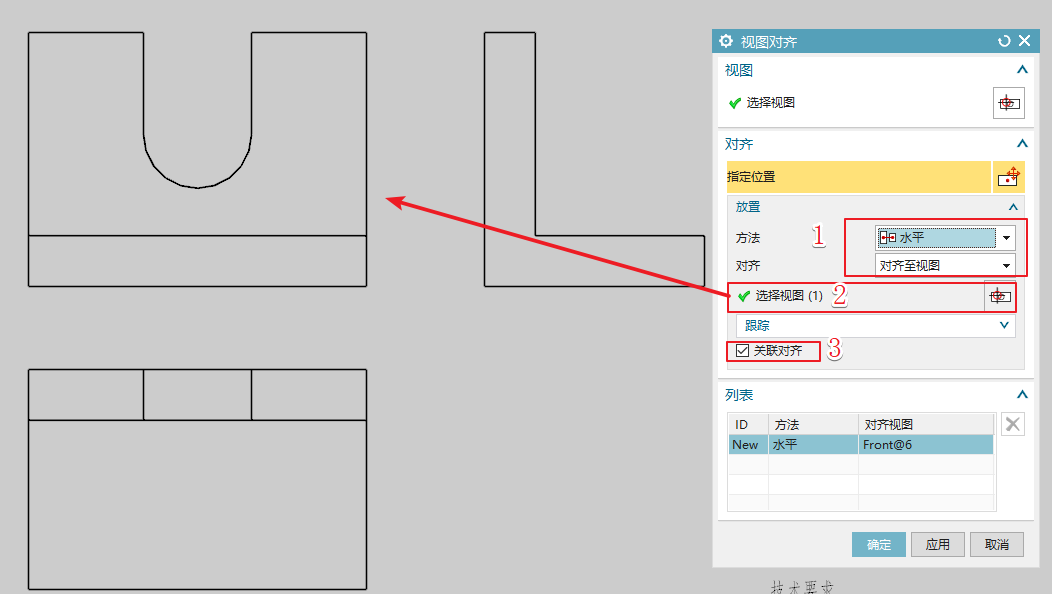

弹出“视图对齐”对话框，在放置方法中选择“水平”，“选择视图”中选择基本视图，勾选“关联对齐”，点击“确定”；

图6

重复关联设置成功，此时投影视图已经与基本视图重复关联了位置关系；

图7

以上就是视图关联应用技巧，希望在以后的制图工作中能够给大家提供帮助。
