视图定向技巧分享

适用版本：NX6及以上

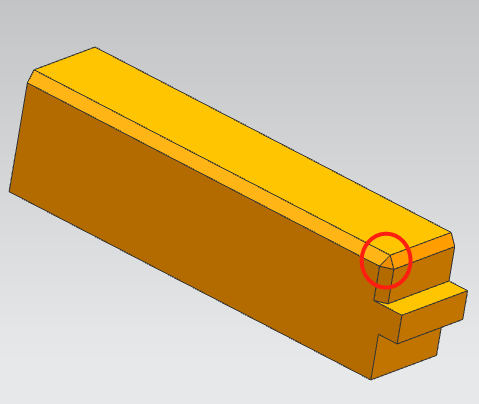

在使用NX工作时，很多人都面临过一个困扰：三维标注或做模型观察时，无法将视图准确的固定到非正向角度。如图1中要将图示斜角面作为正对屏幕的面，通过正常的旋转视图无法得到。下面提供两种方法实现该目的。

图1

方 法 一

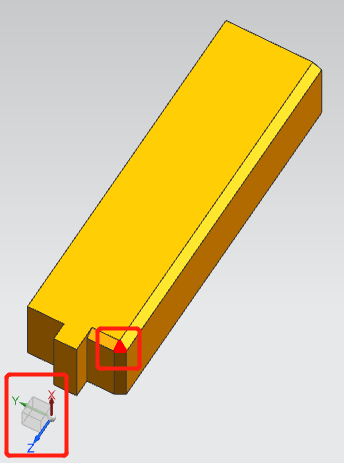

选择图示红色圈内面（选择该面而非实体或特征），当该面高亮后，按“F8”键。视图方位会根据原本视图所处方位，旋转到与原本视图方位最接近的斜角面正交方向（如图2）。

图2

方 法 二

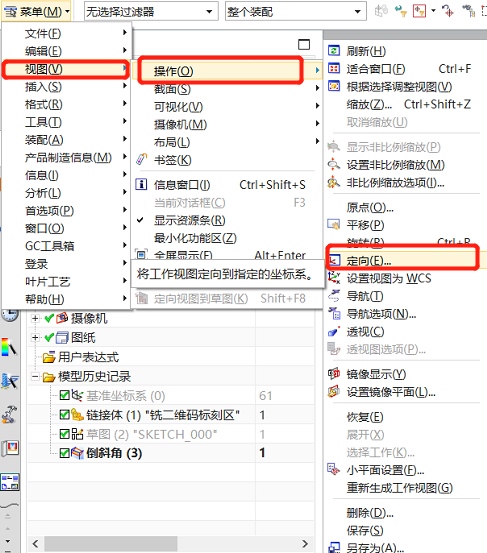

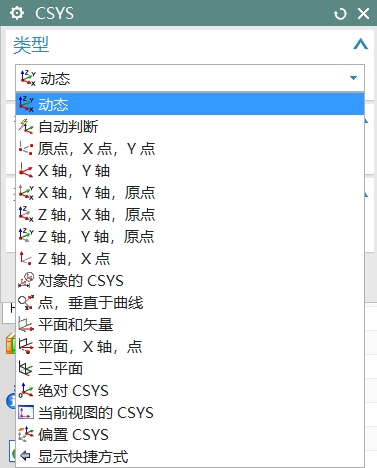

点击菜单——视图——操作——定向（如图3），该功能提供16种定位方式，具体如图4所示。本案例可使用“对象的CSYS”方法来对视图进行定位。

图3

图4
