UG/NX花样骰子建模：原来这么简单！

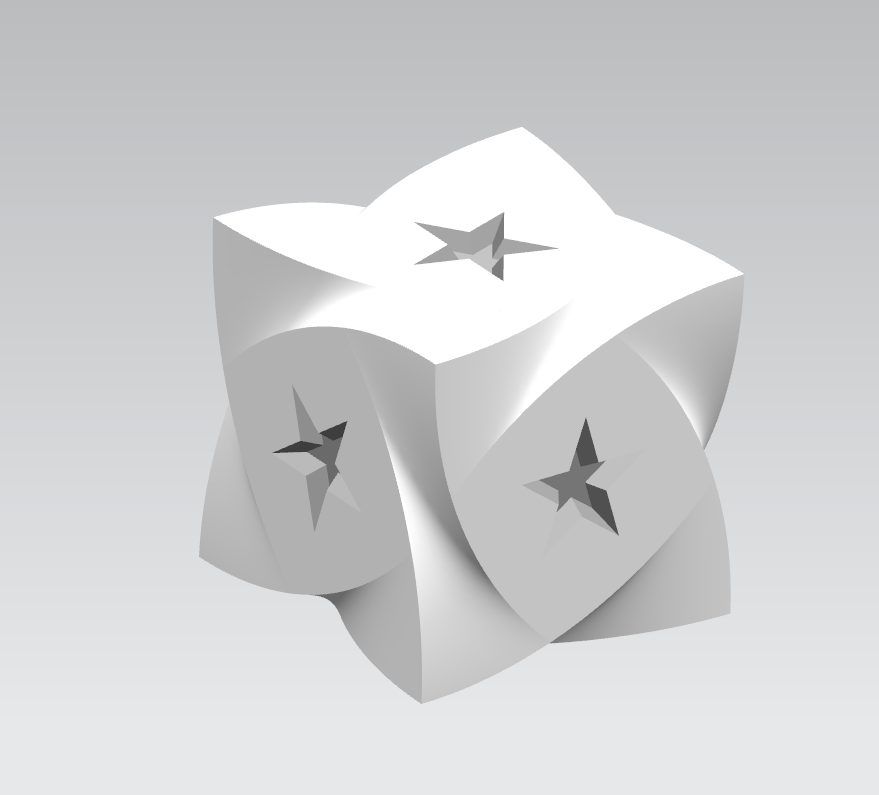

今天我们来绘制一个花样骰子，看起来花里胡哨，做起来却是不难！

建模过程：

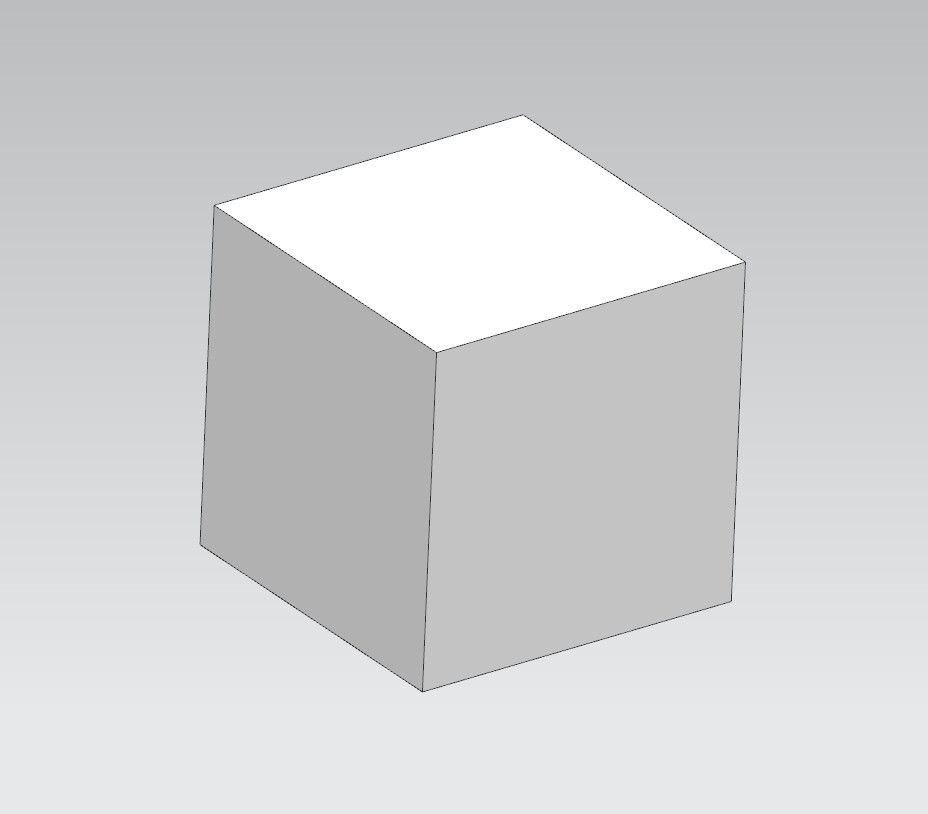

 1.打开UG，插入一个100mm的正方块。

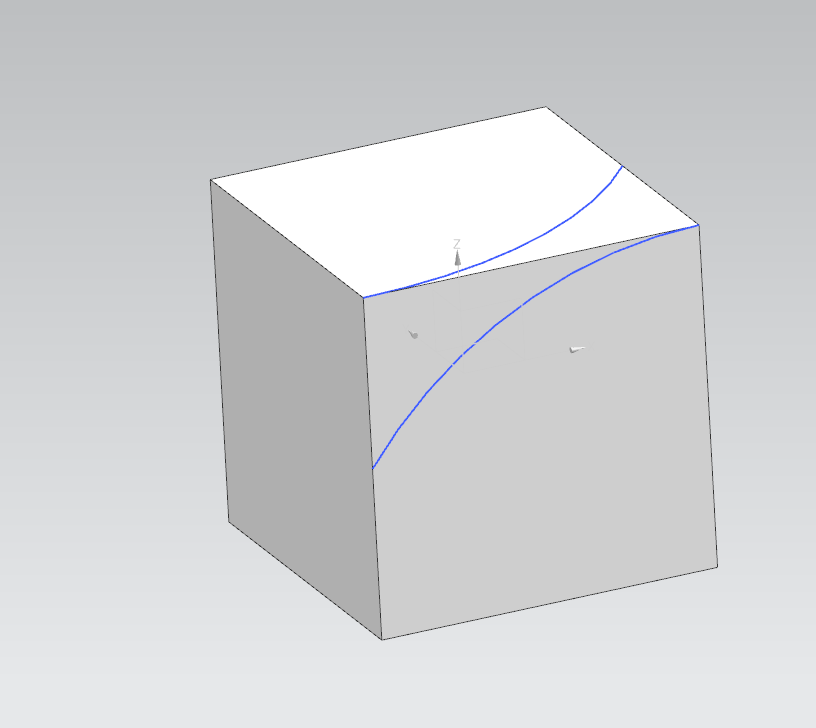

 2.在正方块的面上绘制半径为125mm的圆弧，另一个面也是如此。

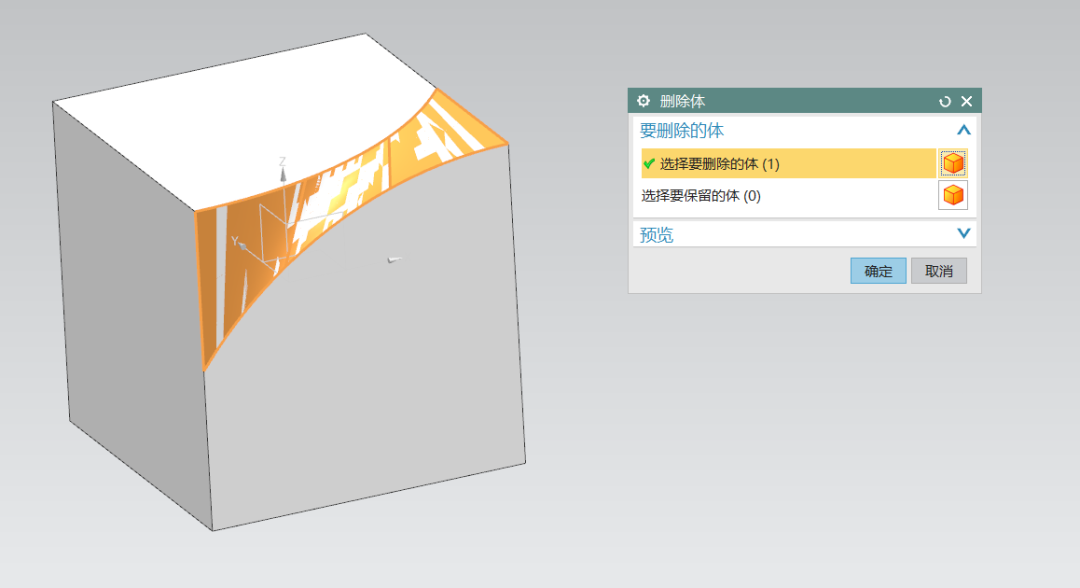

 3.用直纹命令做这两条圆弧的面，并进行修剪和删除。

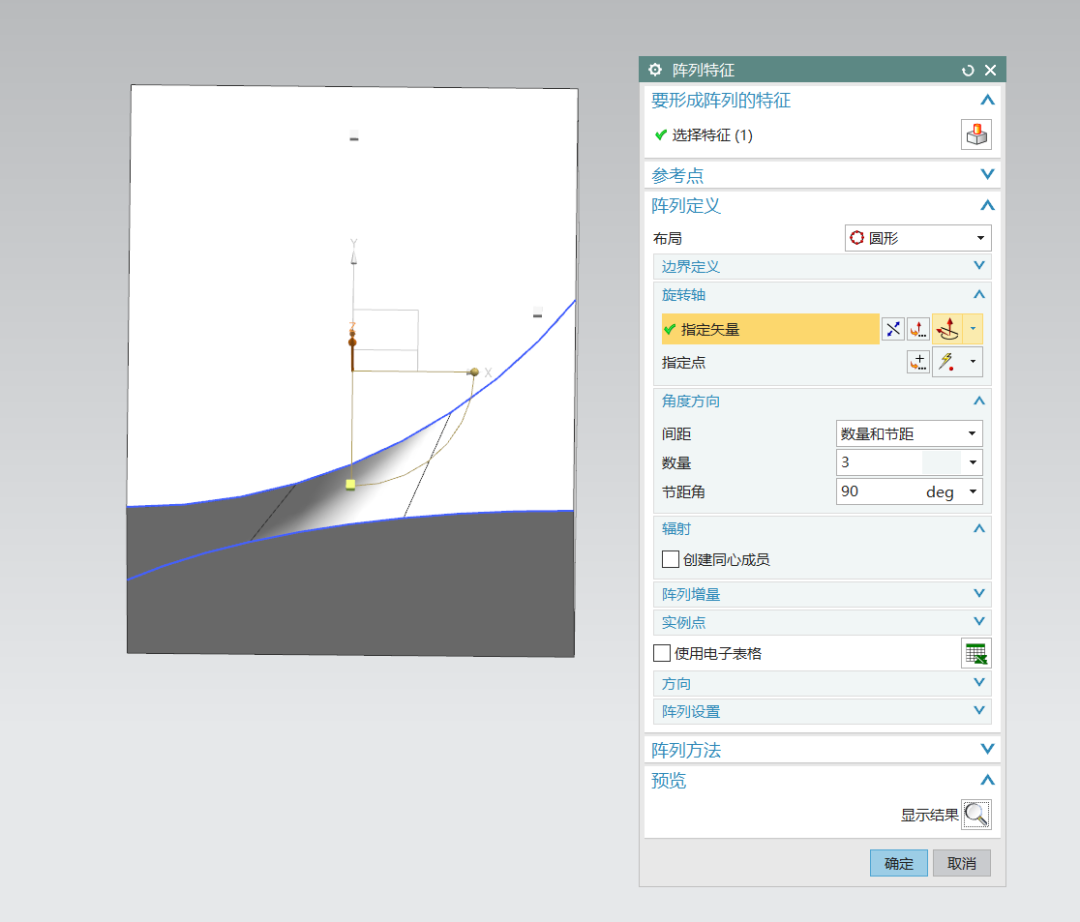

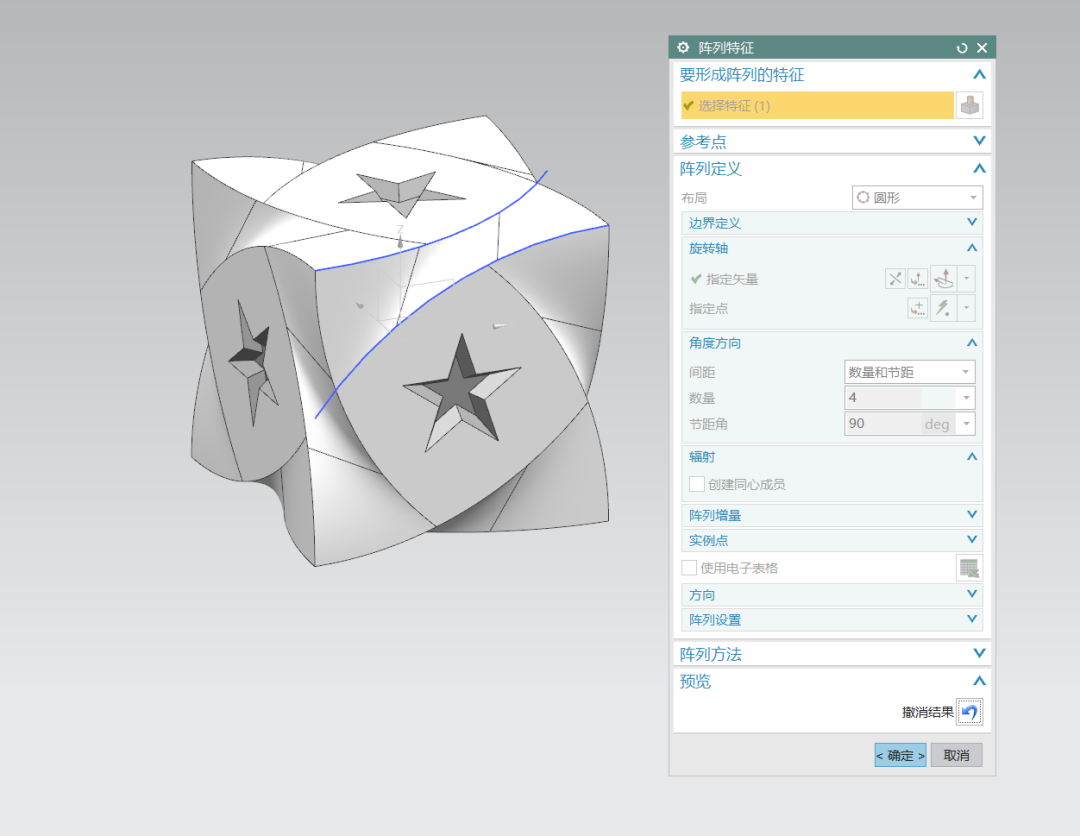

 4.进行阵列特征，圆形阵列三个，效果如下

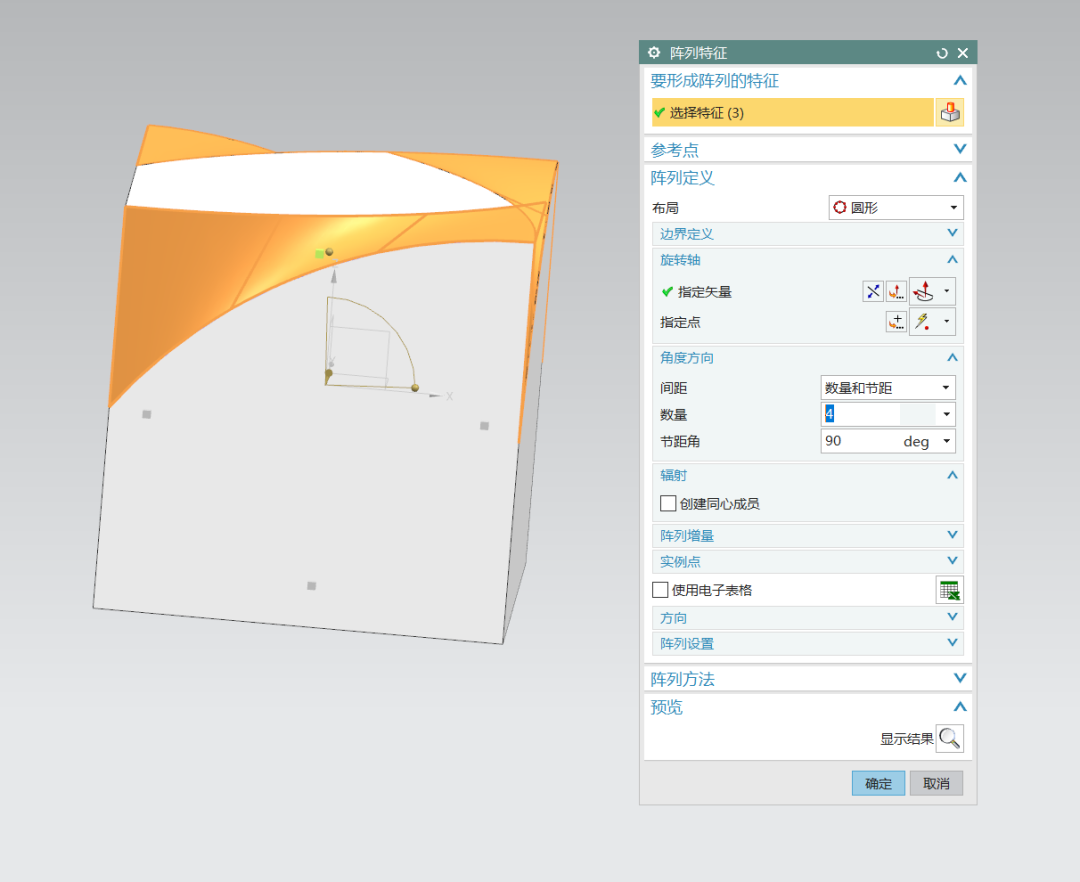

 5.再将这三个阵列再次进行阵列

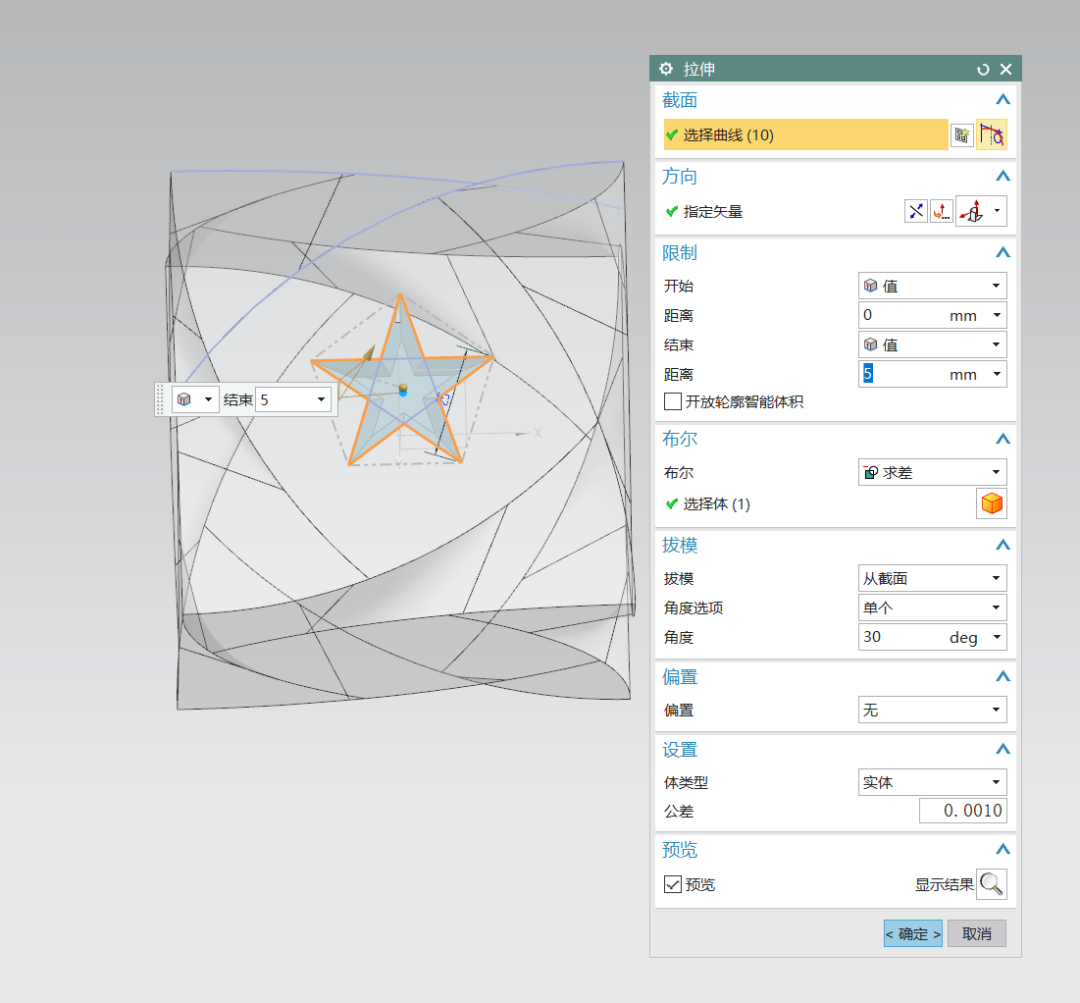

 6.基本外轮廓就算完成了，接下来绘制五角星，直接绘制五边形链接对角线做出五角星草图，然后拉伸拔模求差

 7.把五角星图案阵列到每一个面上

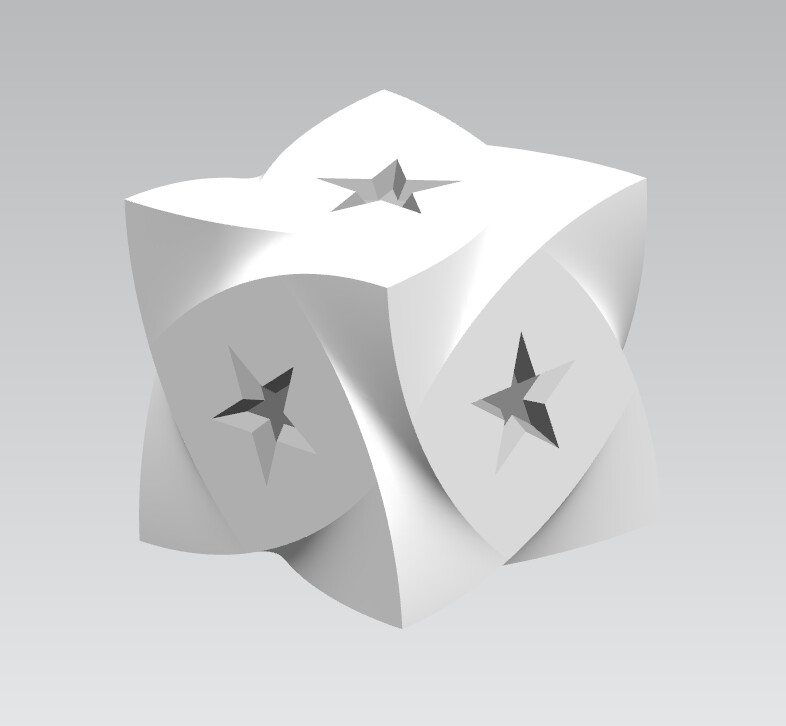

 8.这就是最后的样式。
