UG/NX简单建模：衣服木夹子，细节之处见功夫

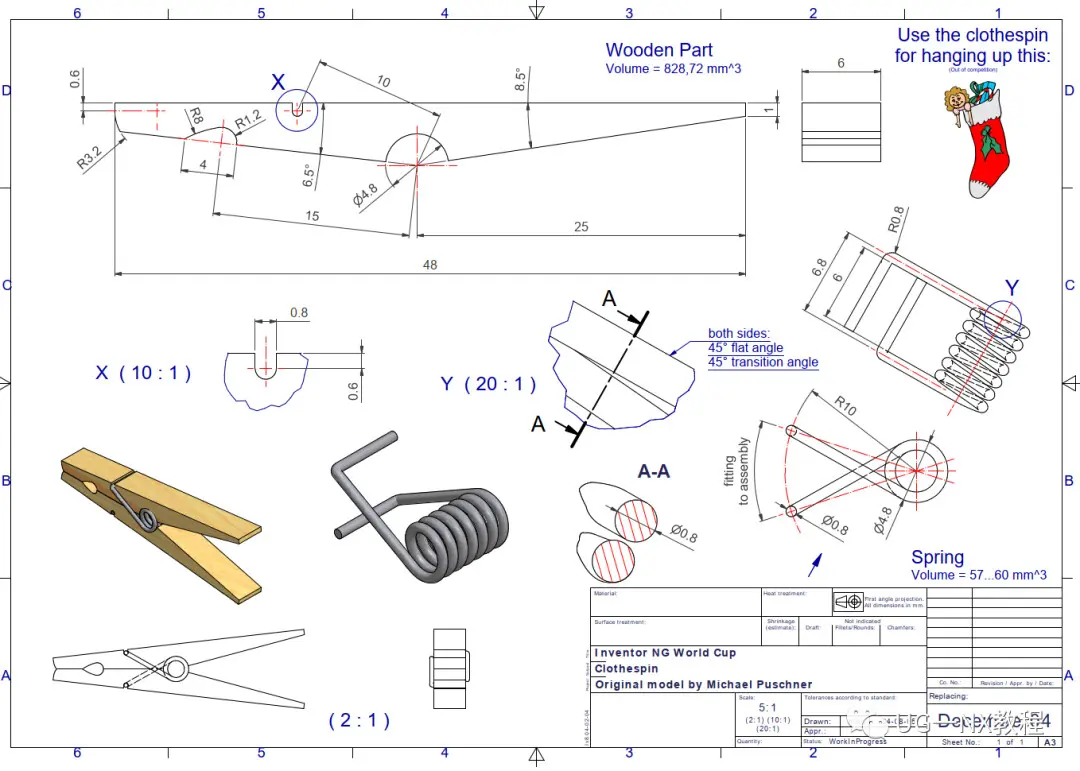

今天我们来根据图纸绘制这么一个木夹子，图纸看懂了就非常的简单！

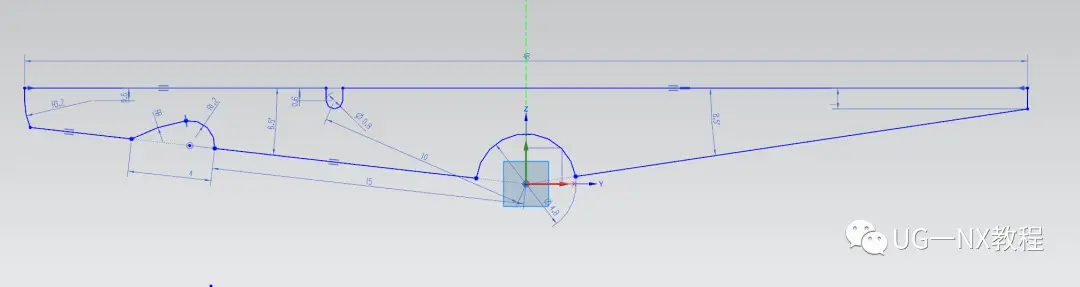

建模过程：   1.打开UG,根据图纸绘制草图

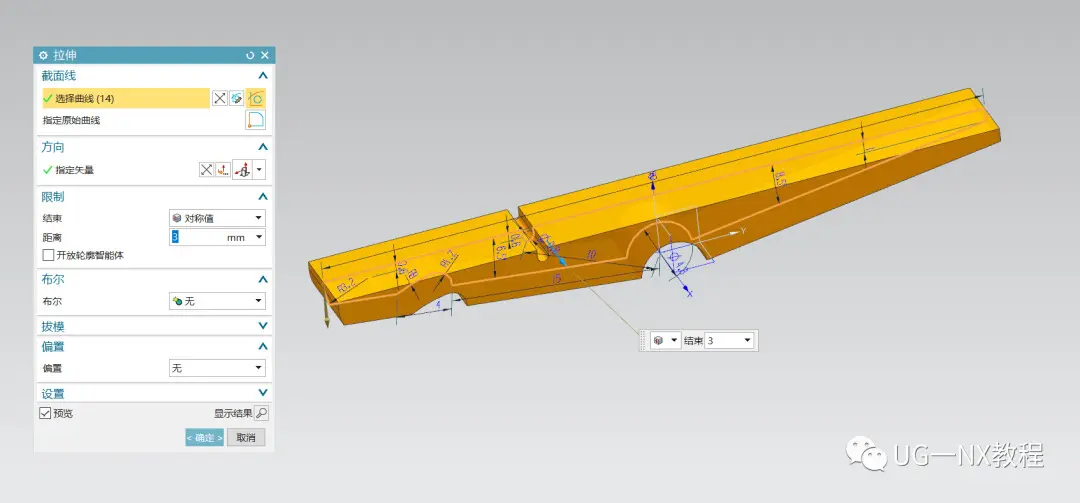

  2.对称拉伸草图6mm

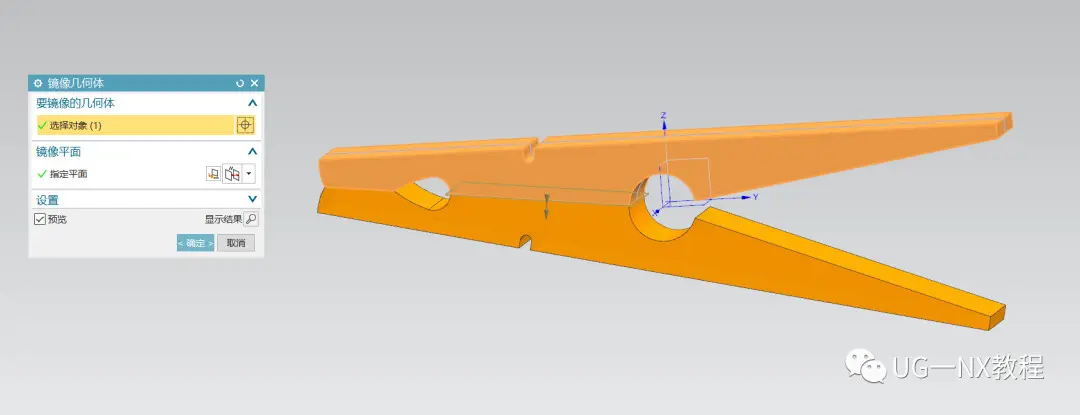

  3.进行镜像

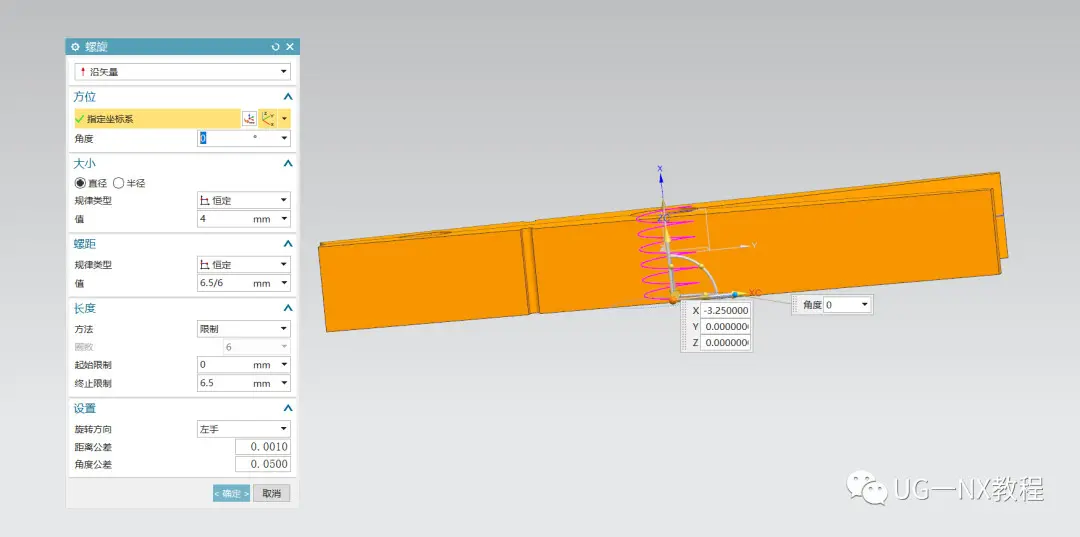

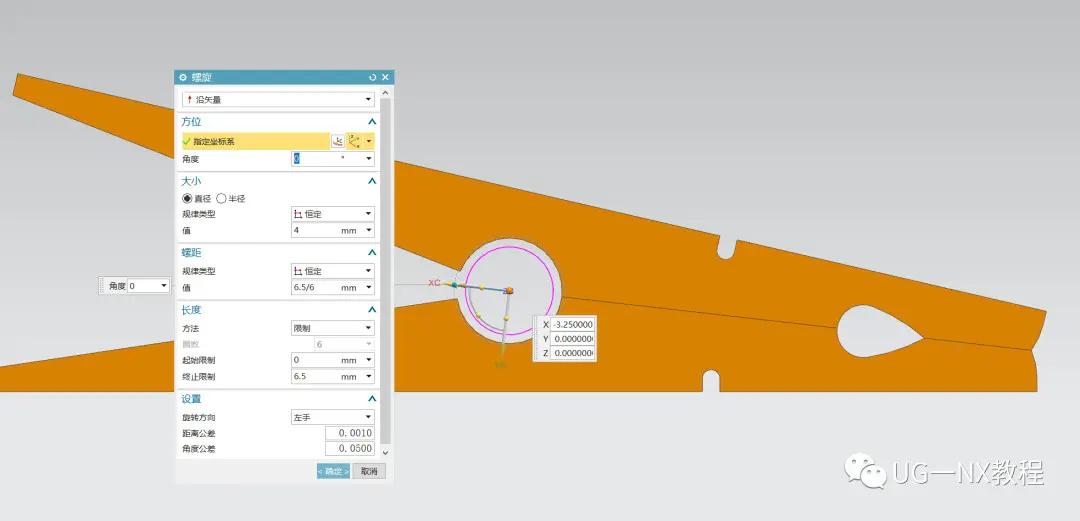

  4.添加螺旋线，尺寸位置按照图纸来，可以参考图片中的数据

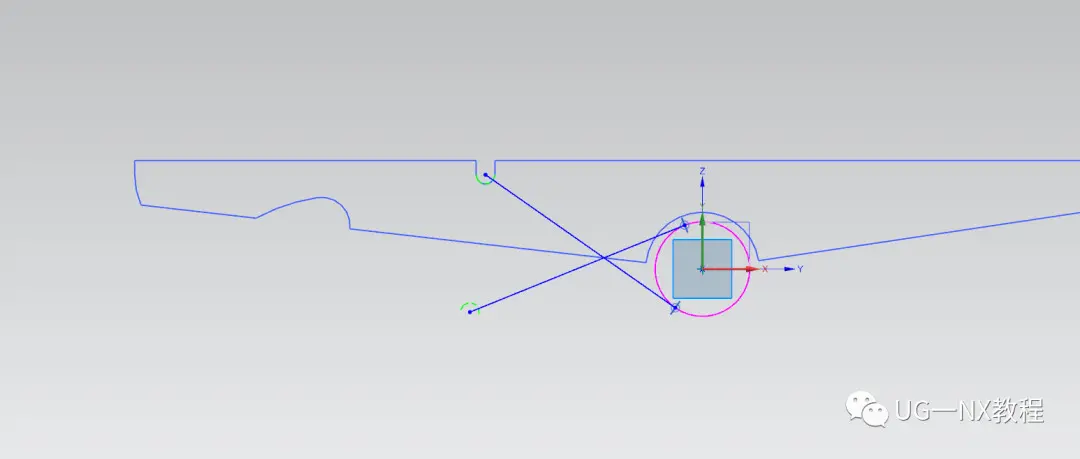

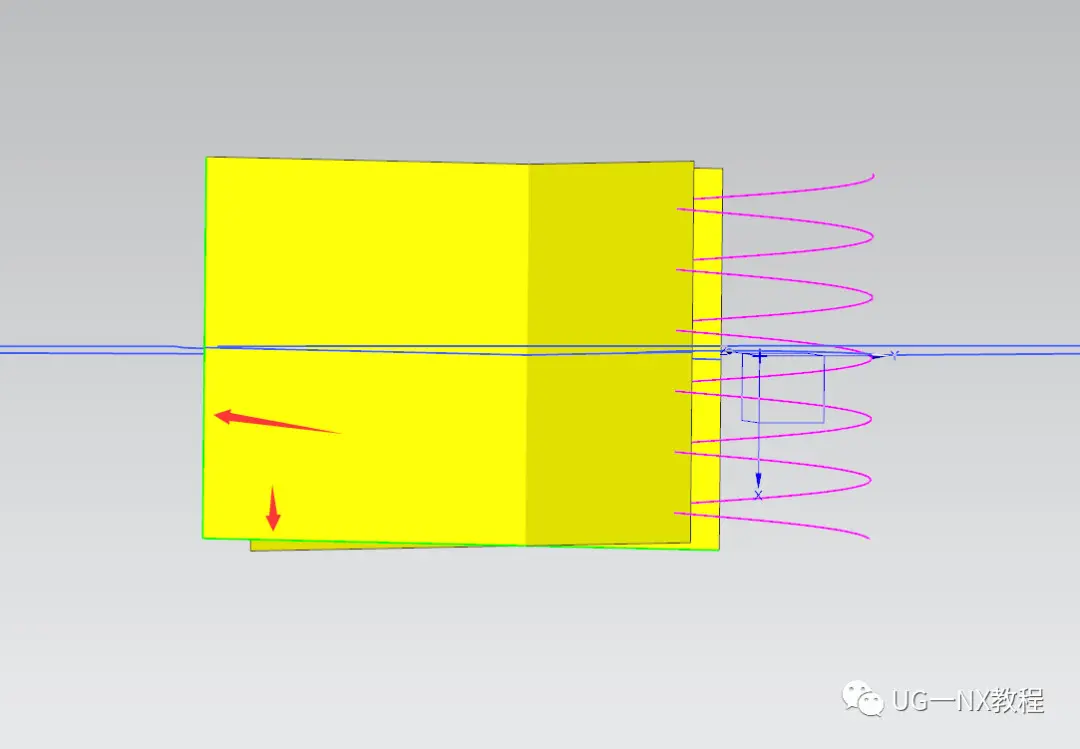

  5.在YZ平面绘制草图，利用草图1的圆心和螺旋线绘制相交的两条直线

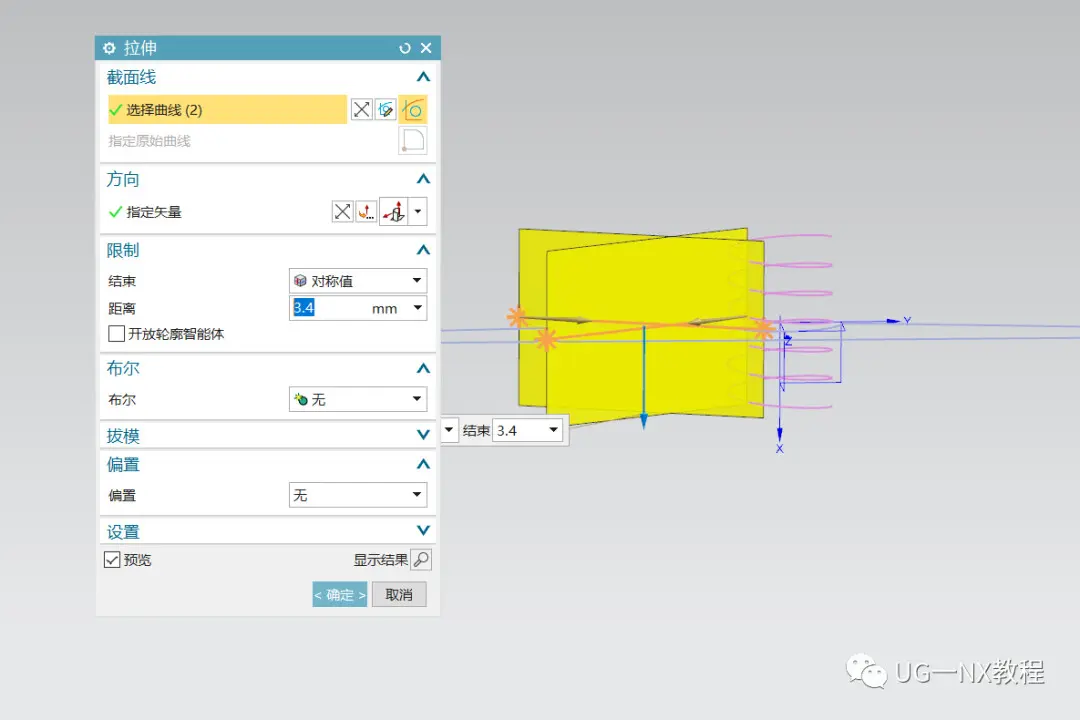

  6.拉伸到同一个高度

  7.在片体上绘制直线

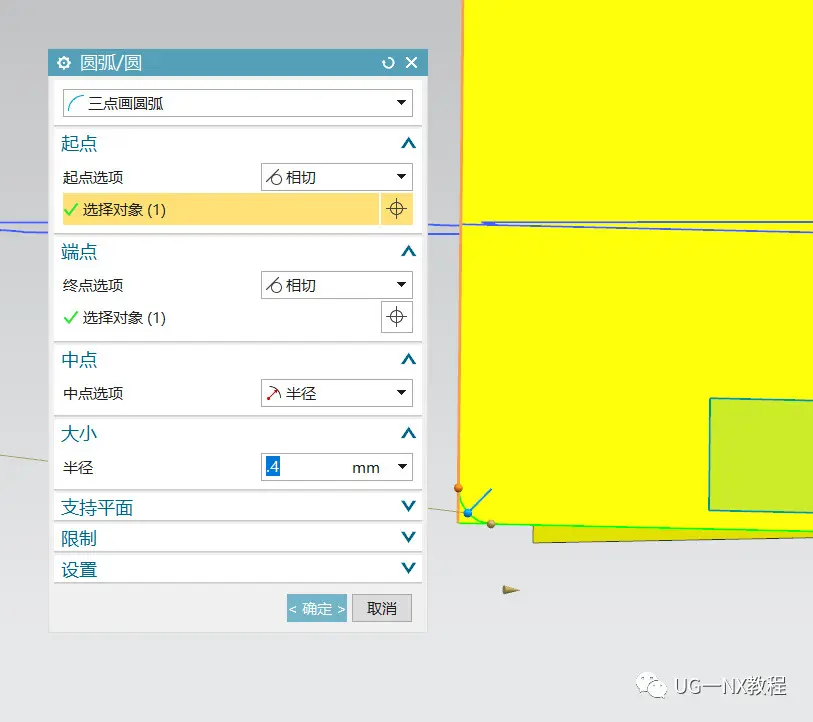

  8.制作圆弧

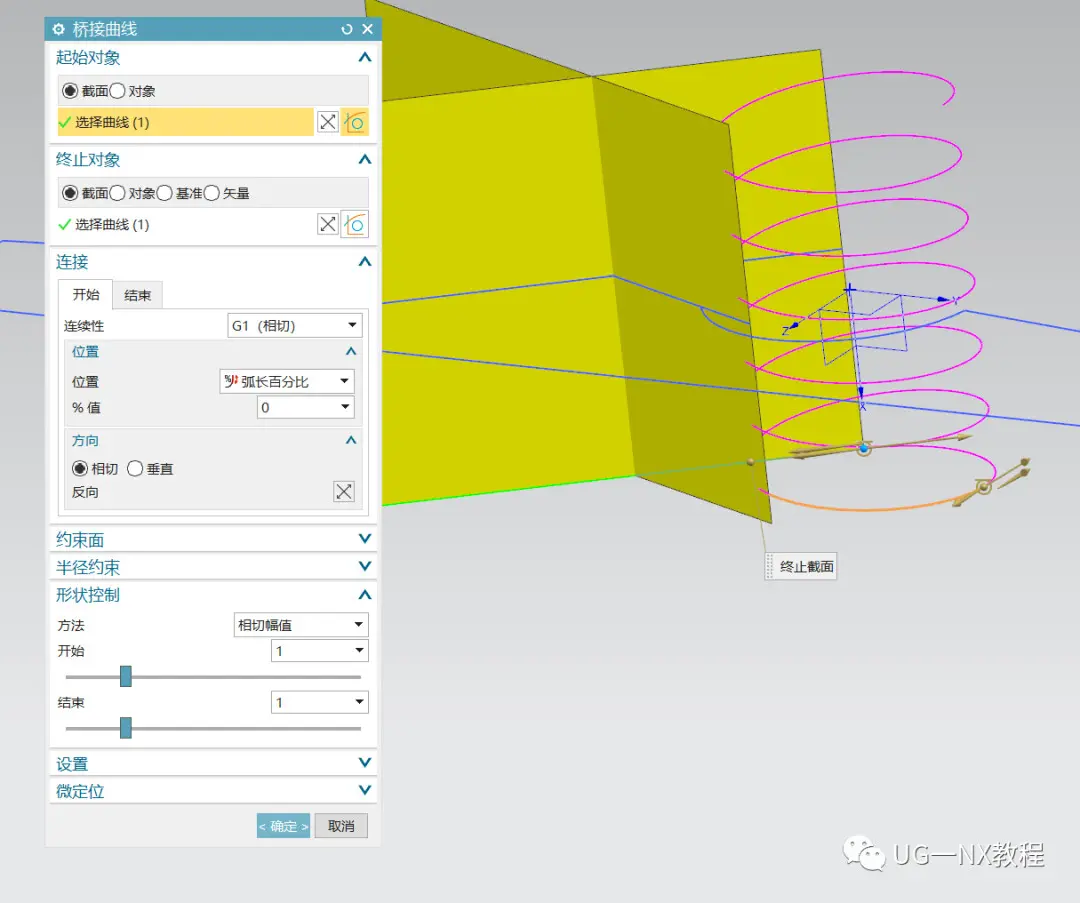

  9.将直线与螺旋线桥接，另一侧也是如此操作

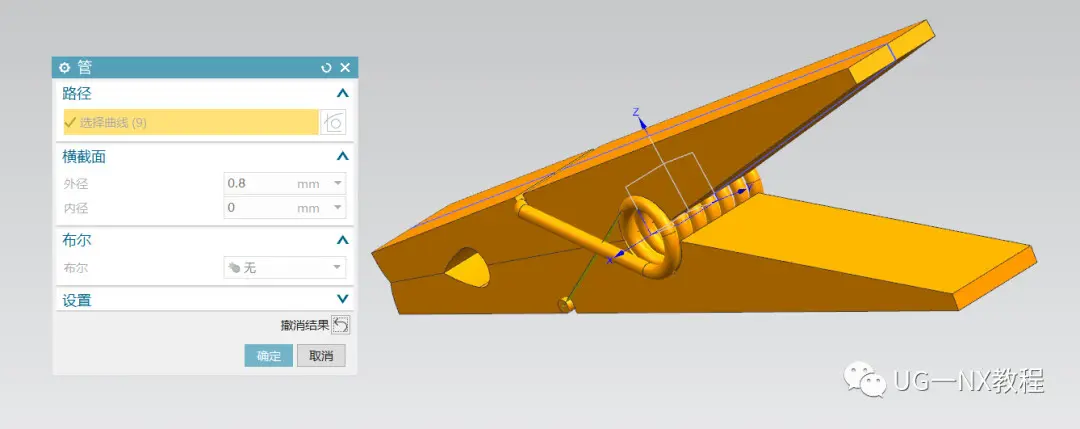

  10.做0.8mm管道

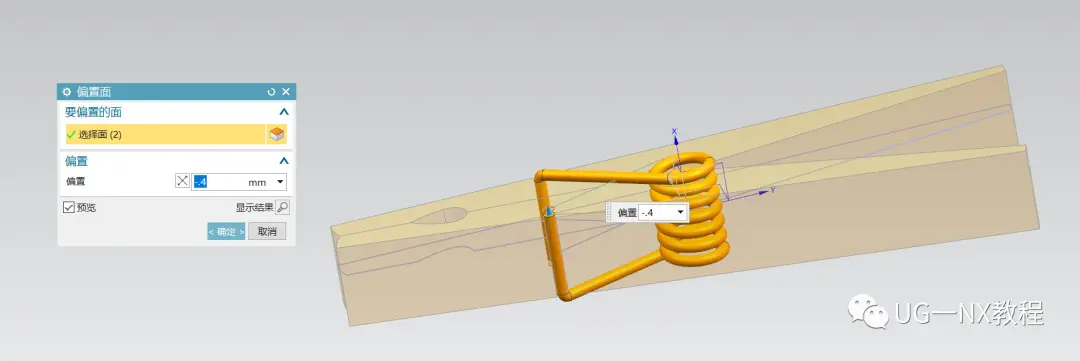

  11.用偏置面修剪掉出来的部分就完成了

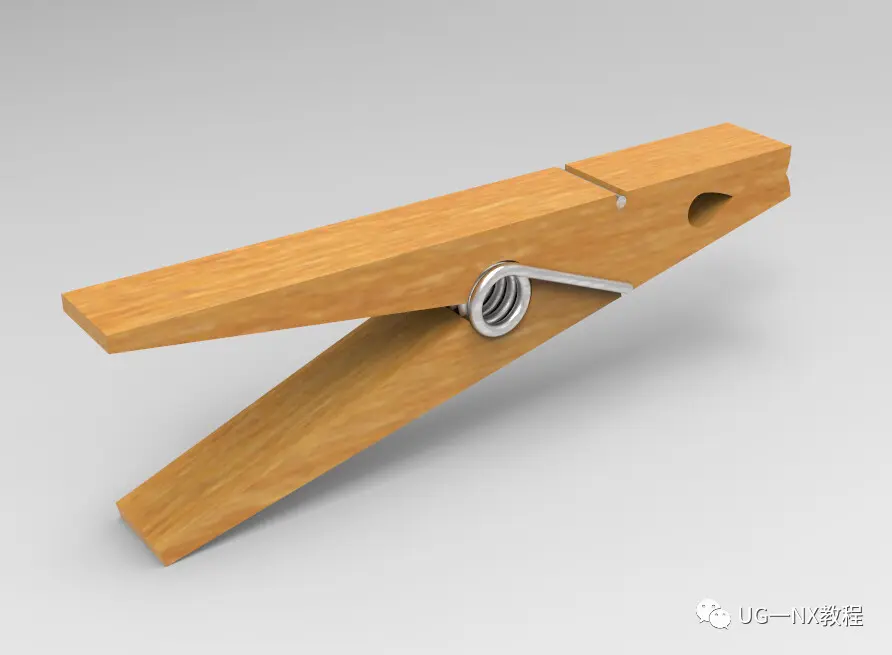

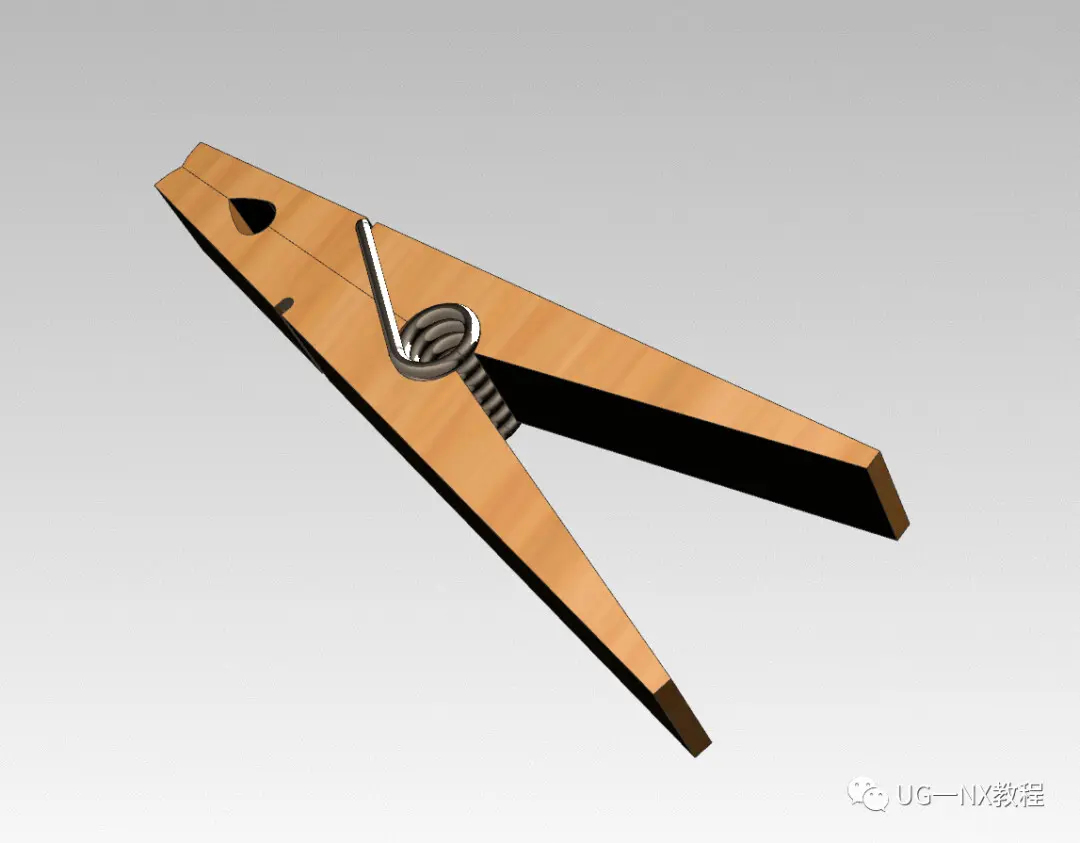

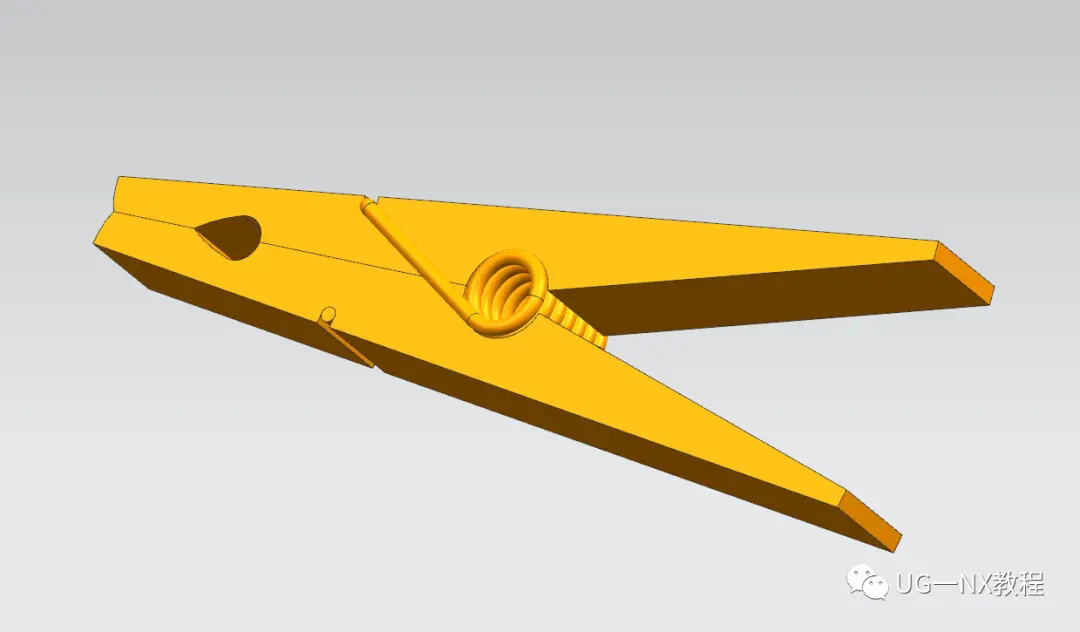

  渲染一下
