UG/NX怀旧建模：经典木夹子，回忆与技巧并存

从小就干家务的小伙伴对于这种木质夹子肯定不陌生，能夹各种衣物袜子在晾衣绳上面，今天我们来根据图纸绘制这么一个木夹子，图纸看懂了就非常的简单！

建模过程：

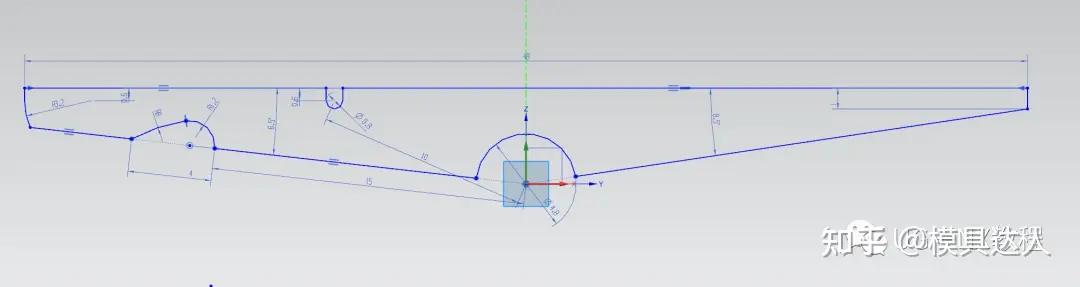

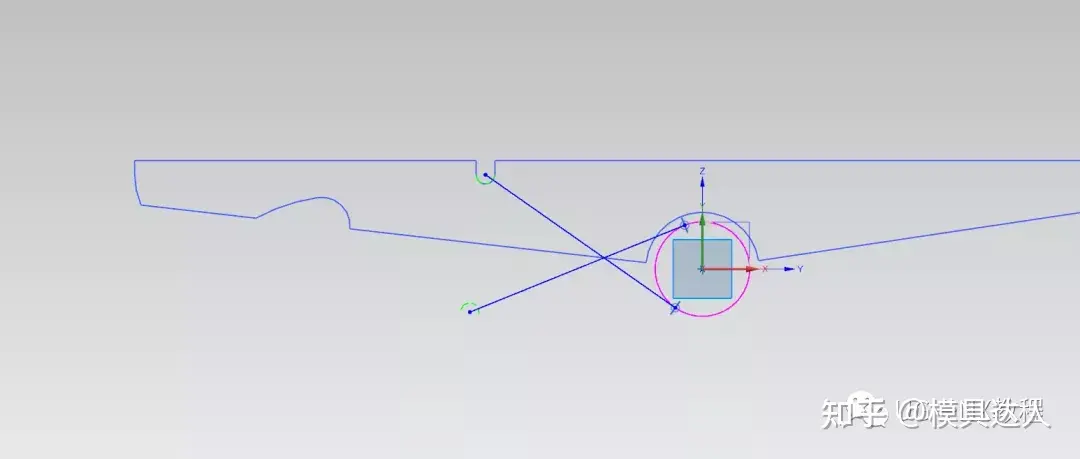

1.打开UG,根据图纸绘制草图

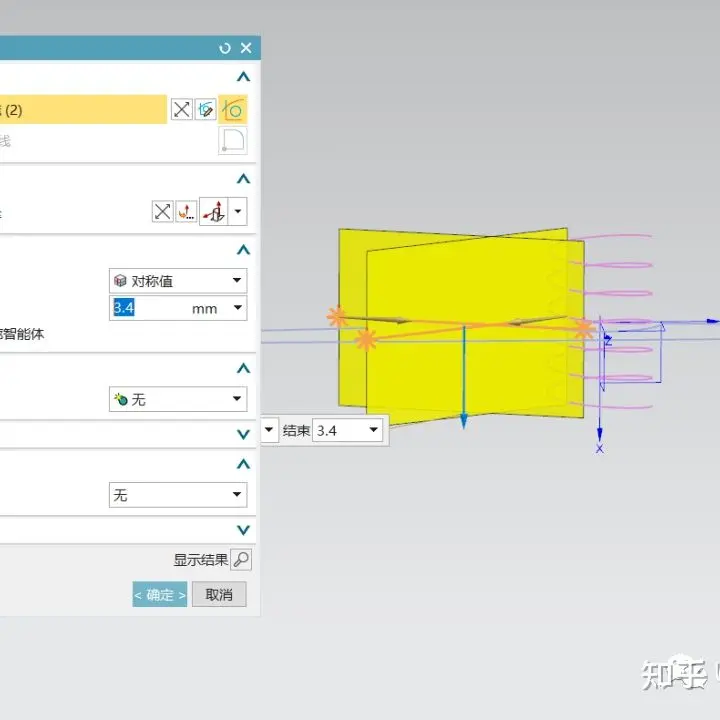

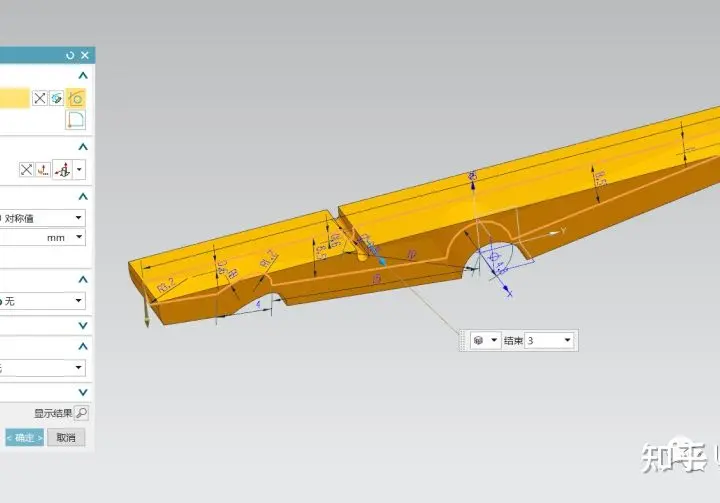

2.对称拉伸草图6mm

3.进行镜像

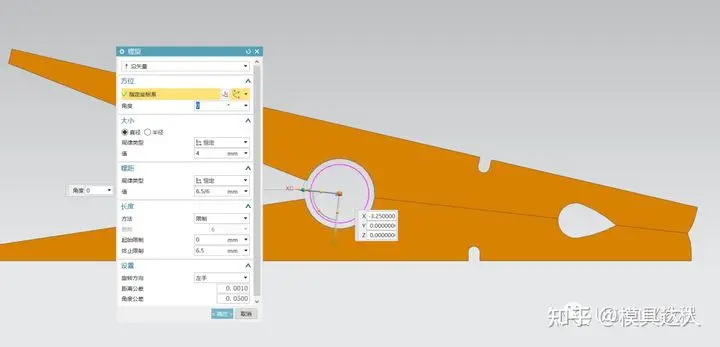

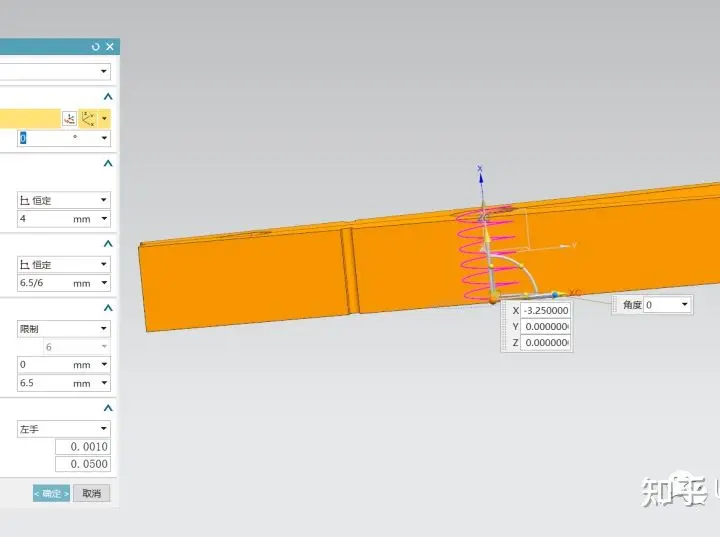

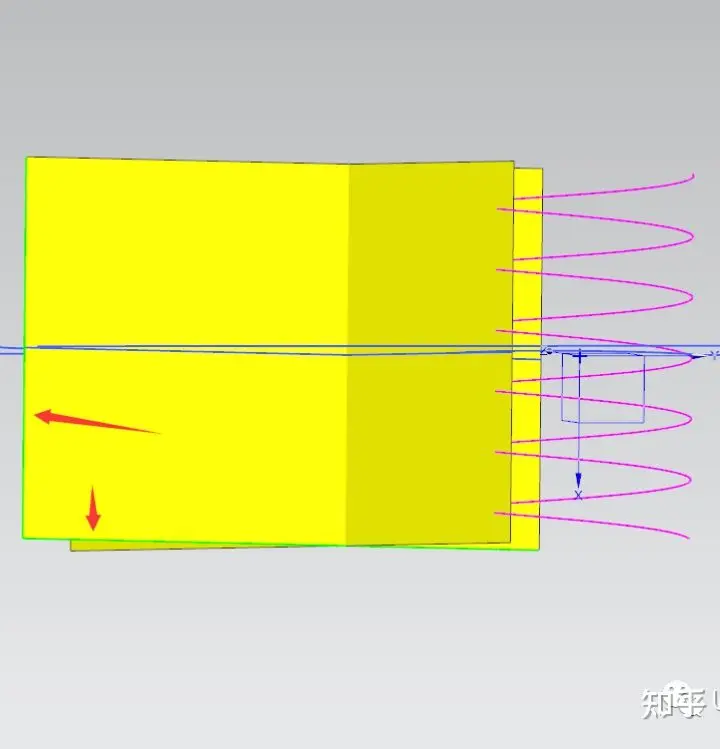

4.添加螺旋线，尺寸位置按照图纸来，可以参考图片中的数据

5.在YZ平面绘制草图，利用草图1的圆心和螺旋线绘制相交的两条直线

6.拉伸到同一个高度

7.在片体上绘制直线

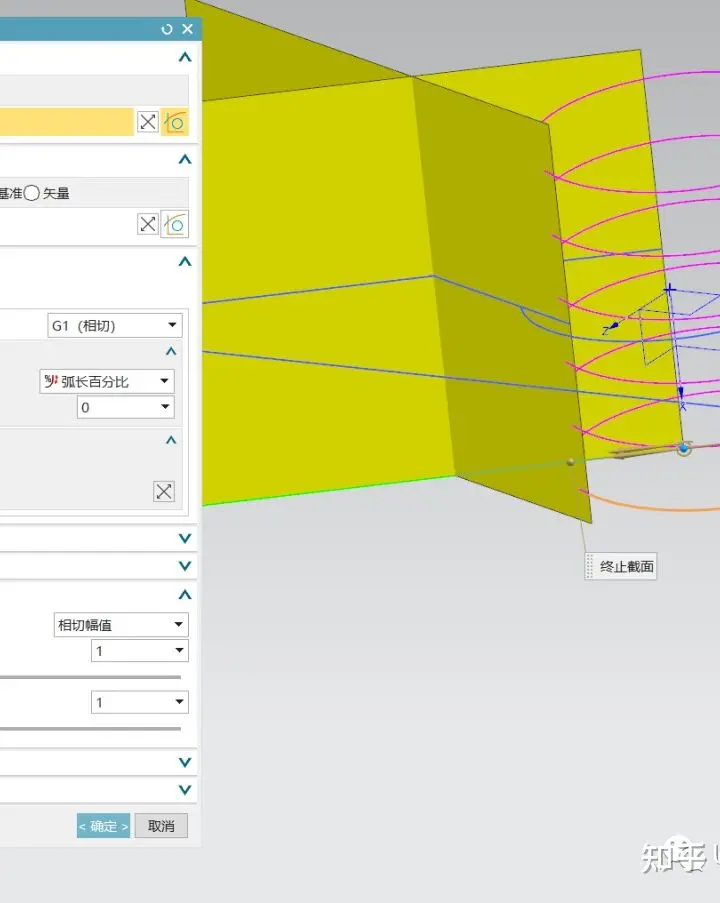

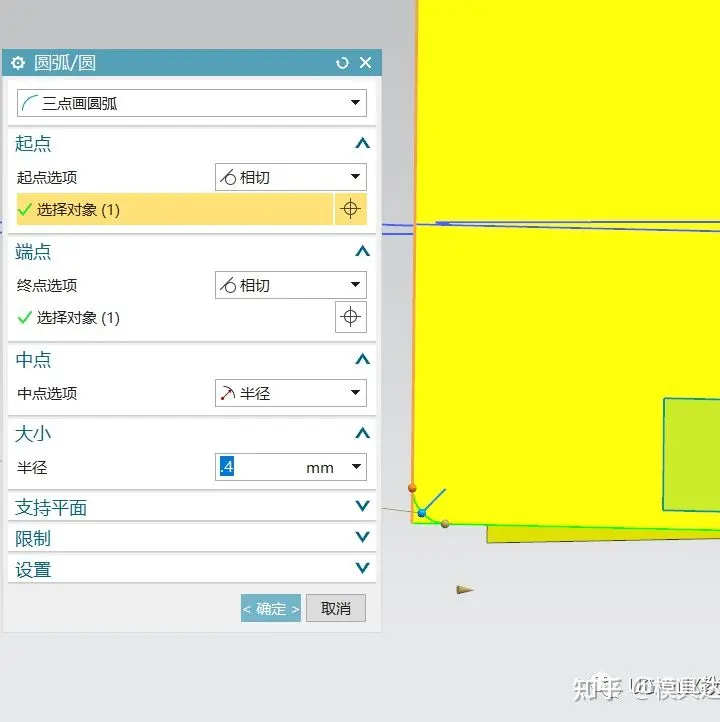

8.制作圆弧

9.将直线与螺旋线桥接，另一侧也是如此操作

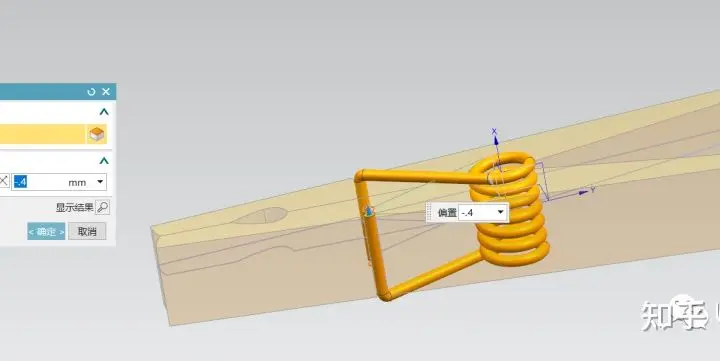

10.做0.8mm管道

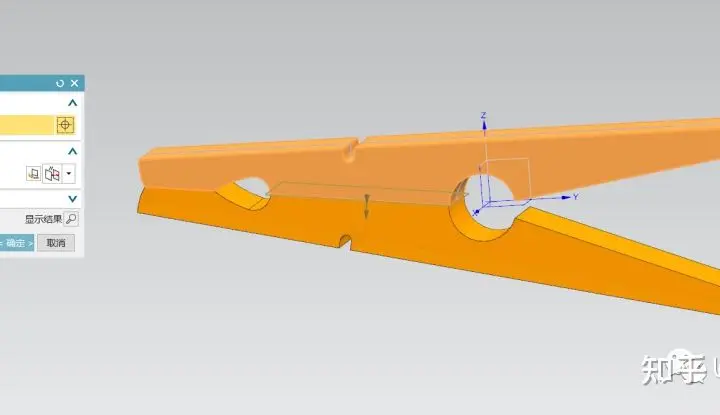

11.用偏置面修剪掉出来的部分就完成了

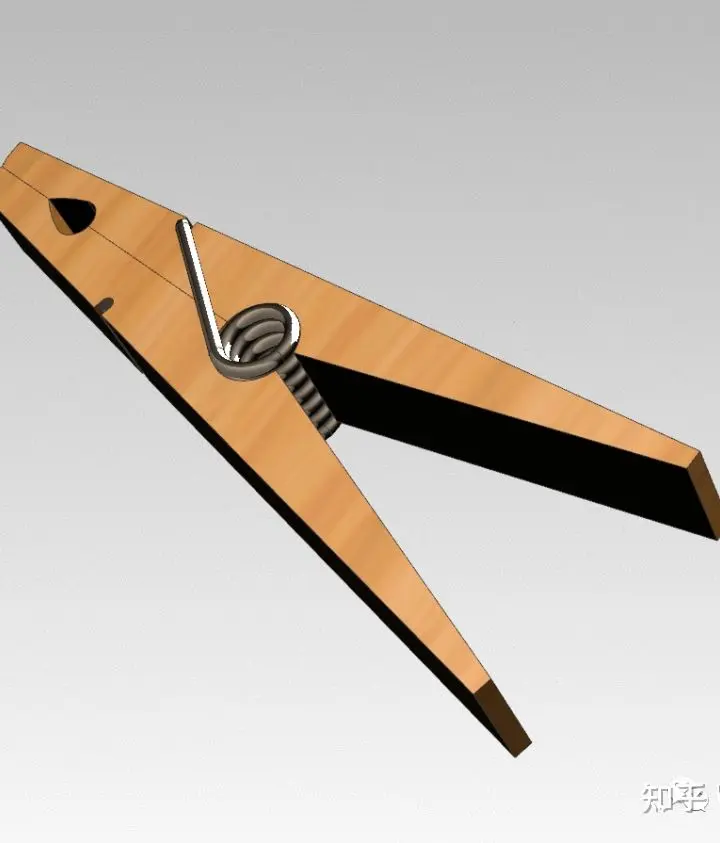

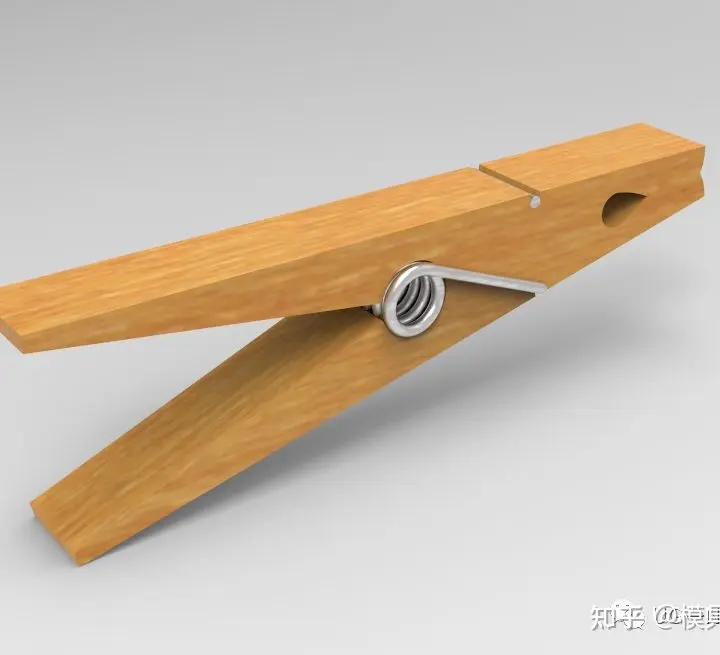

渲染一下

很简单的一个木夹子的模型，相信大家都学会了吧？对于这样一个“老物件”这么一个模型还是能带来一些小时候的回忆的，大家有什么比较好玩的事可以在评论区分享一下啊~
