UG/NX童年回忆：掌机制作技巧与细节

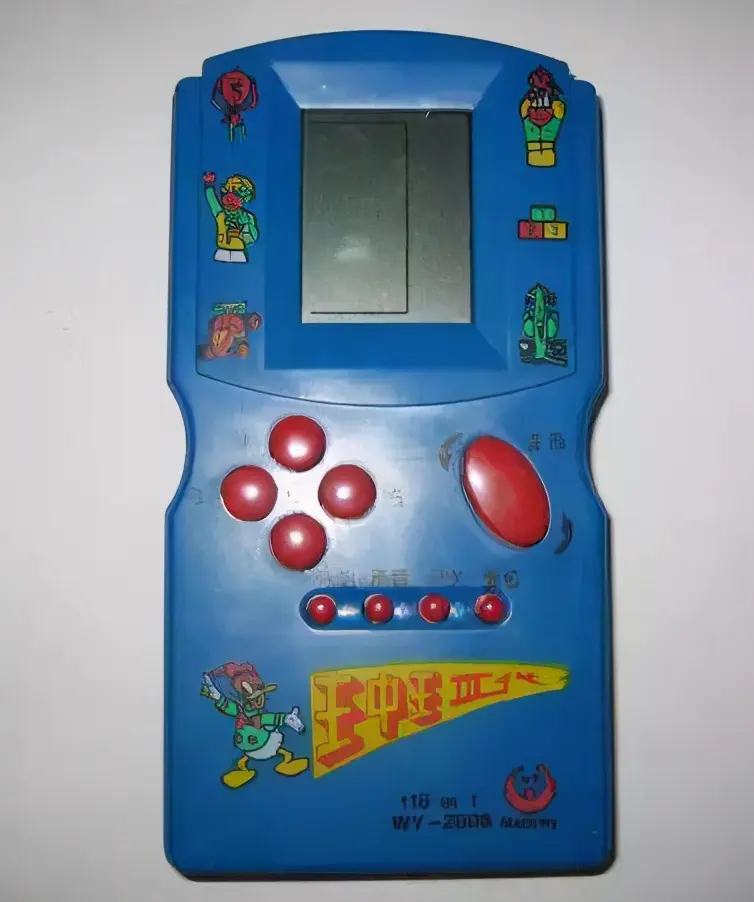

这个小小的掌上游戏机不知道承载了多少人的童年回忆，一个掌机能让一群小伙伴聚在一起不打不闹，陪着他们上学放学，从放假到长大......

今天咱们就来绘制一个童年游戏机吧！最经典的游戏有俄罗斯方块，贪吃蛇，坦克大战等等，装上两节电池就能让一群小伙伴玩整整一下午，来绘制一个模型回味下吧！

建模过程：

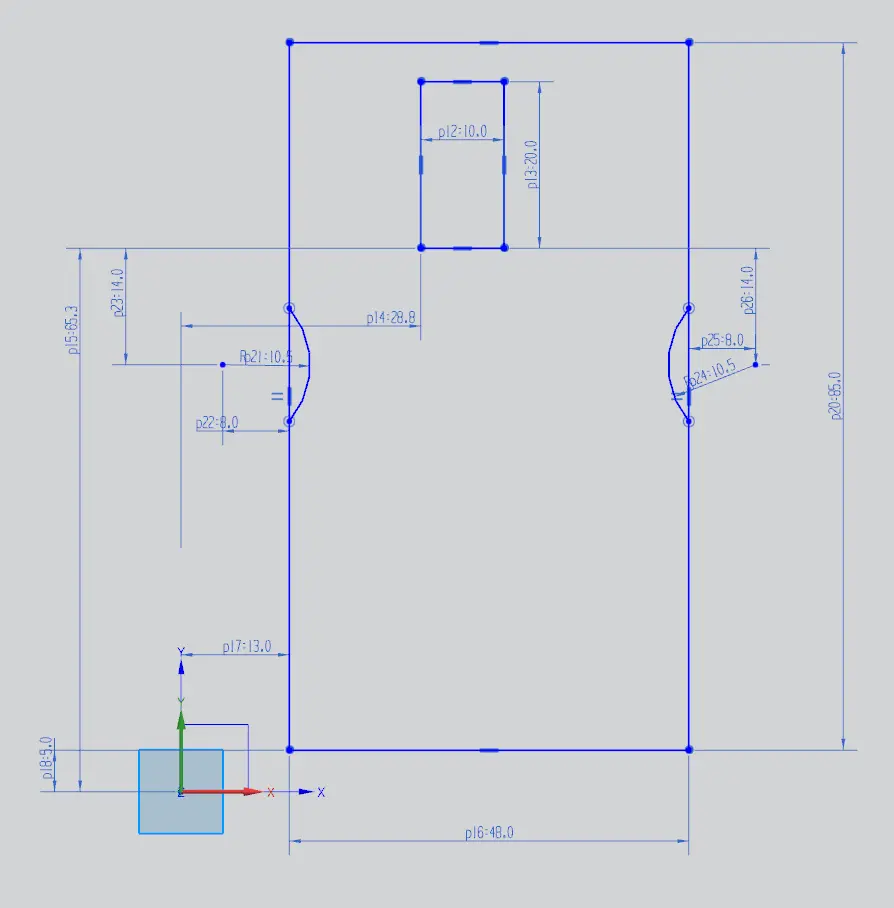

1、还是打开UG新建文件，绘制下面的草图，做出大致的轮廓。

2、进行两次拉伸，高度都不一样哦。

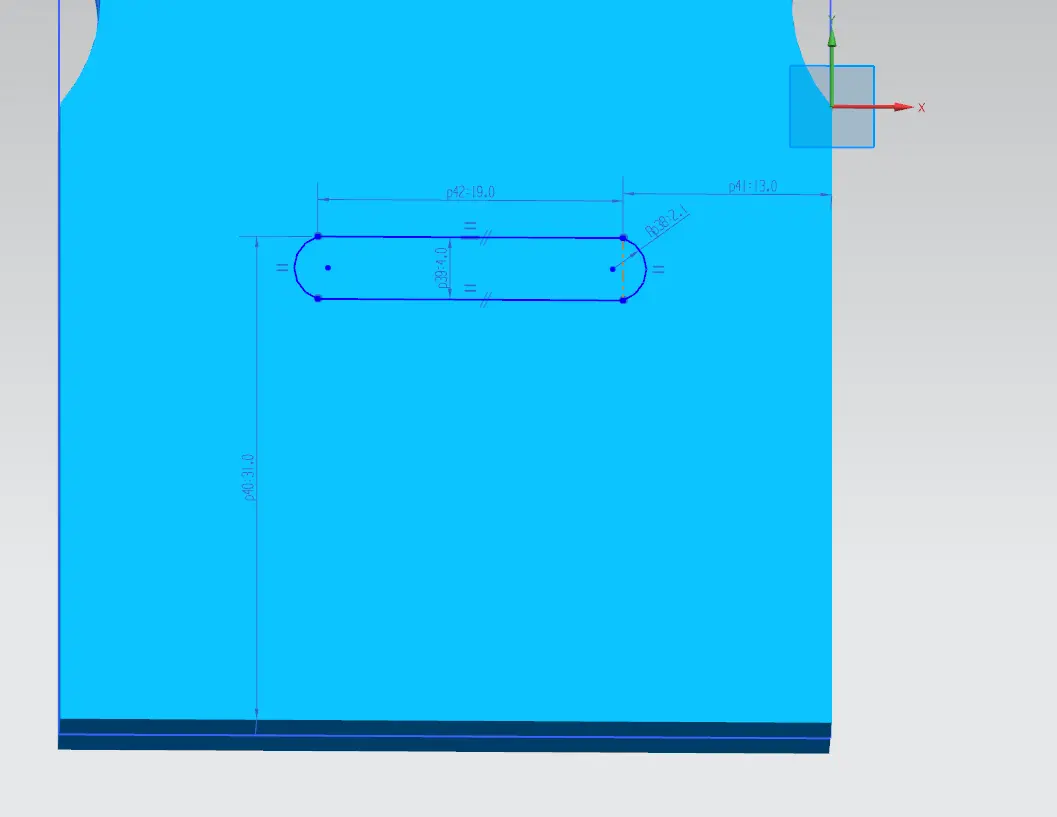

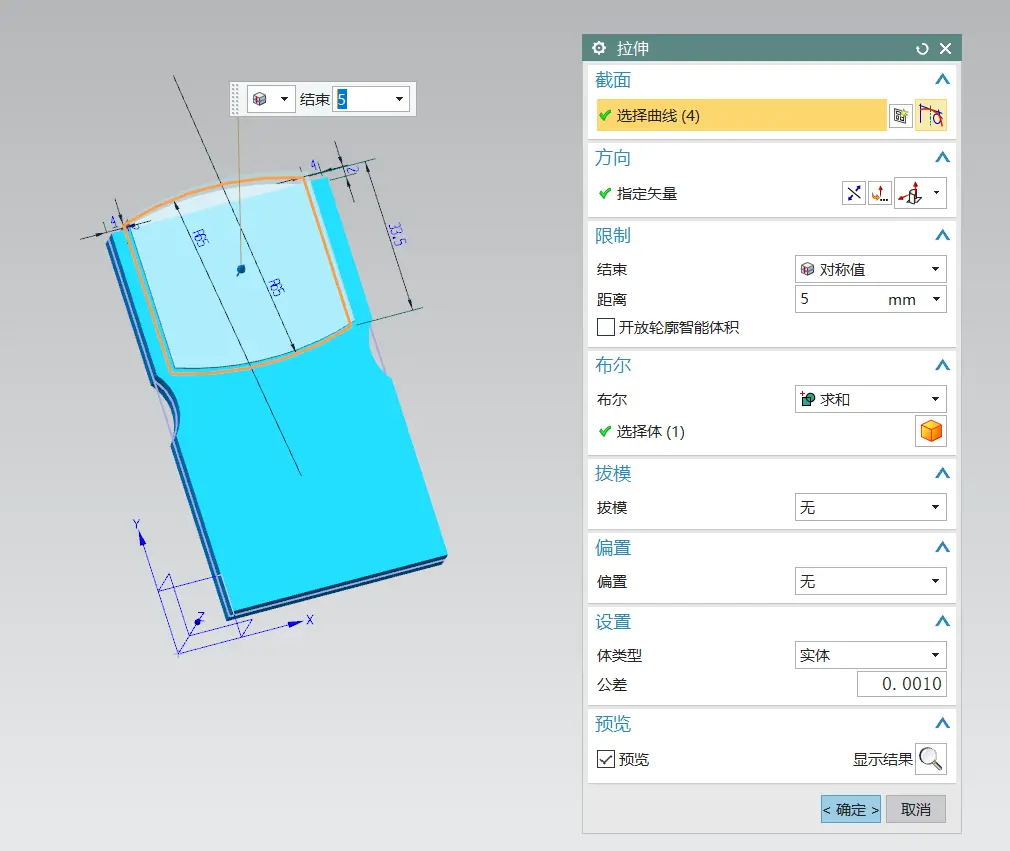

3、接下来绘制开机键的凹槽部分，先绘制出一个轮廓。

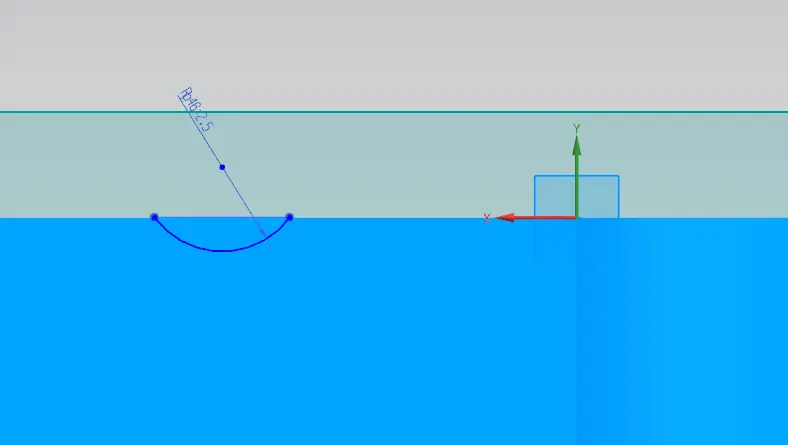

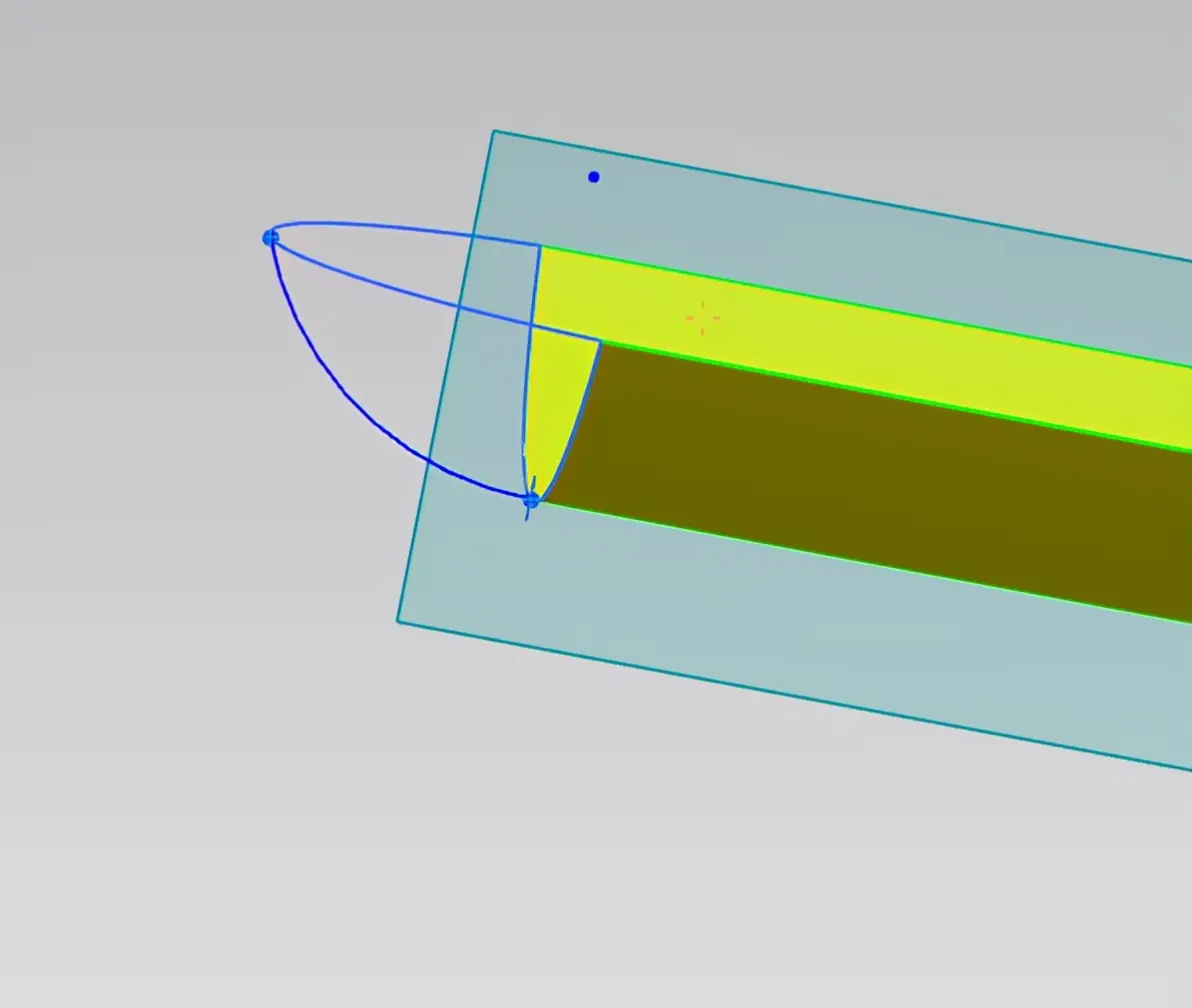

4、在圆弧相切的地方创建一个垂直于平面的基准面，绘制出一个凹槽深度的圆弧。

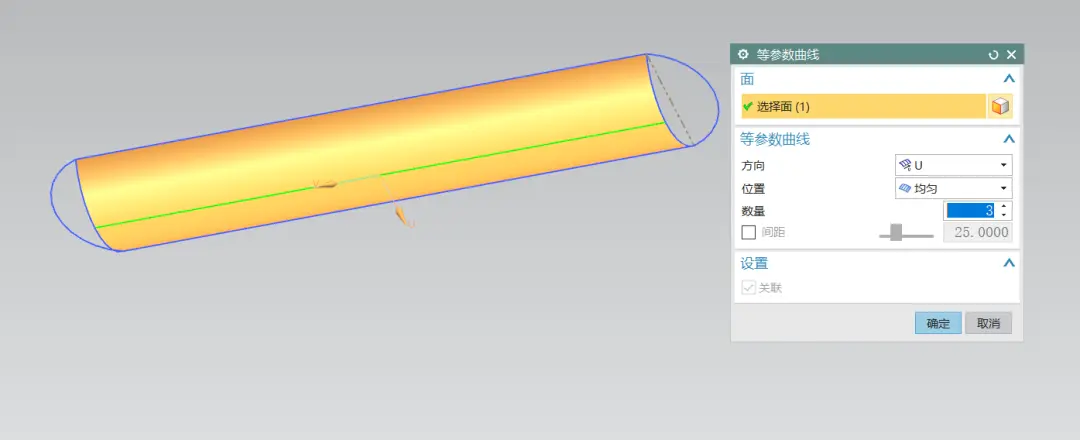

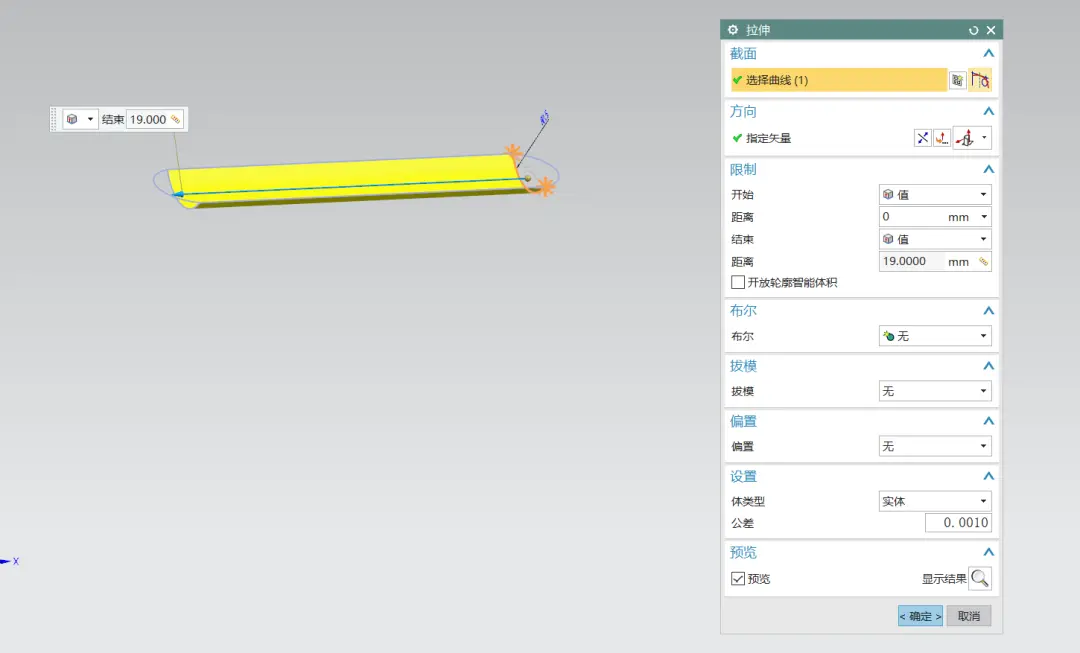

5、拉伸圆弧成片体，并且再创建一根等参数曲线。

6、利用这根等参数曲线创建草图，绘制一根与直线相切，并且连接圆弧轮廓的弧线。

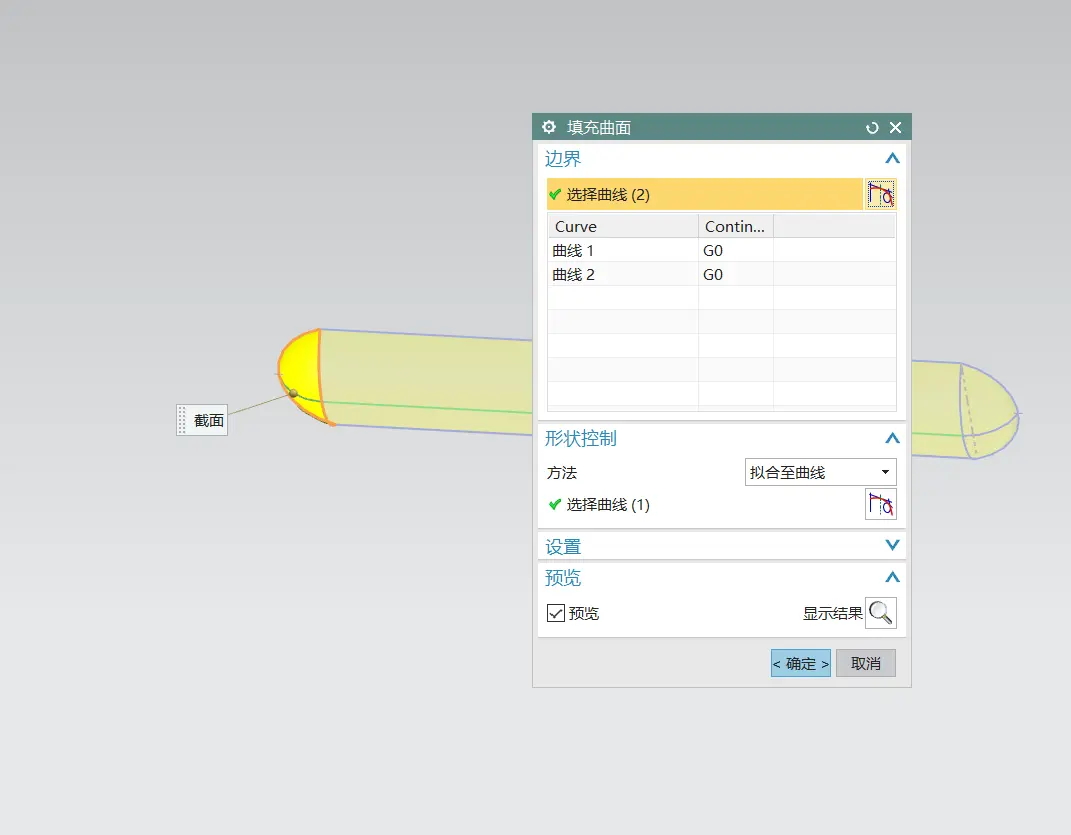

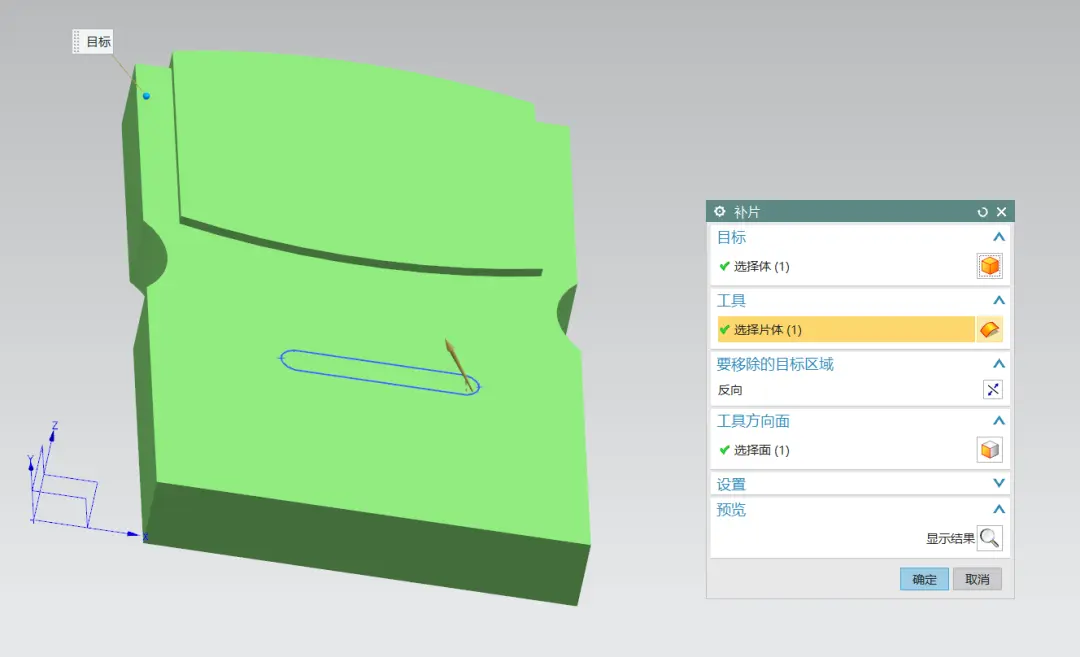

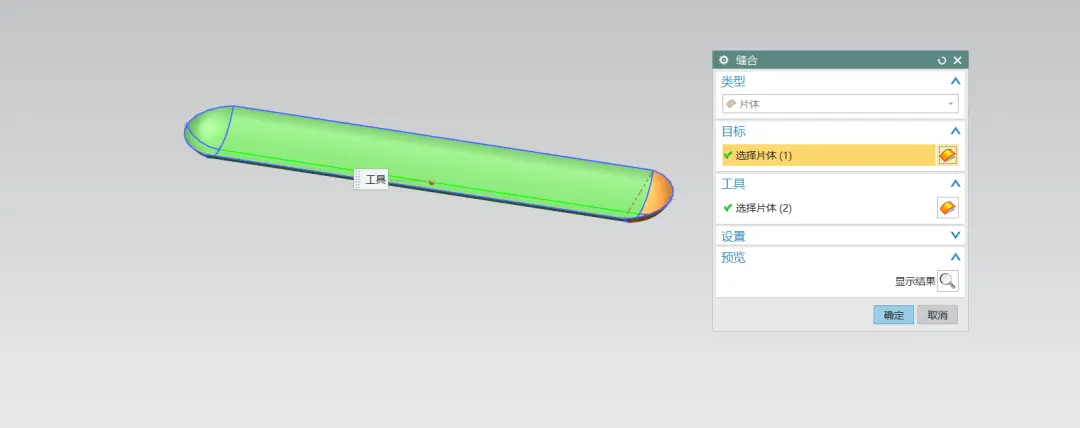

7、这样做出来的填充曲面就能拟合形状了，完成后进行缝合处理，并对之前做好的部件进行补片操作。

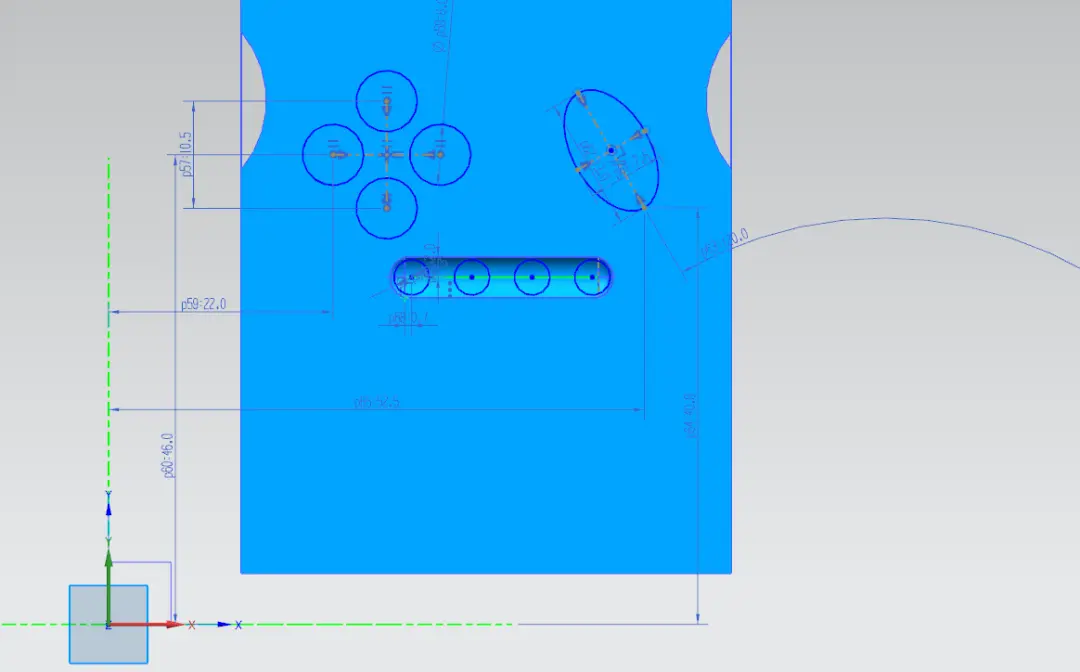

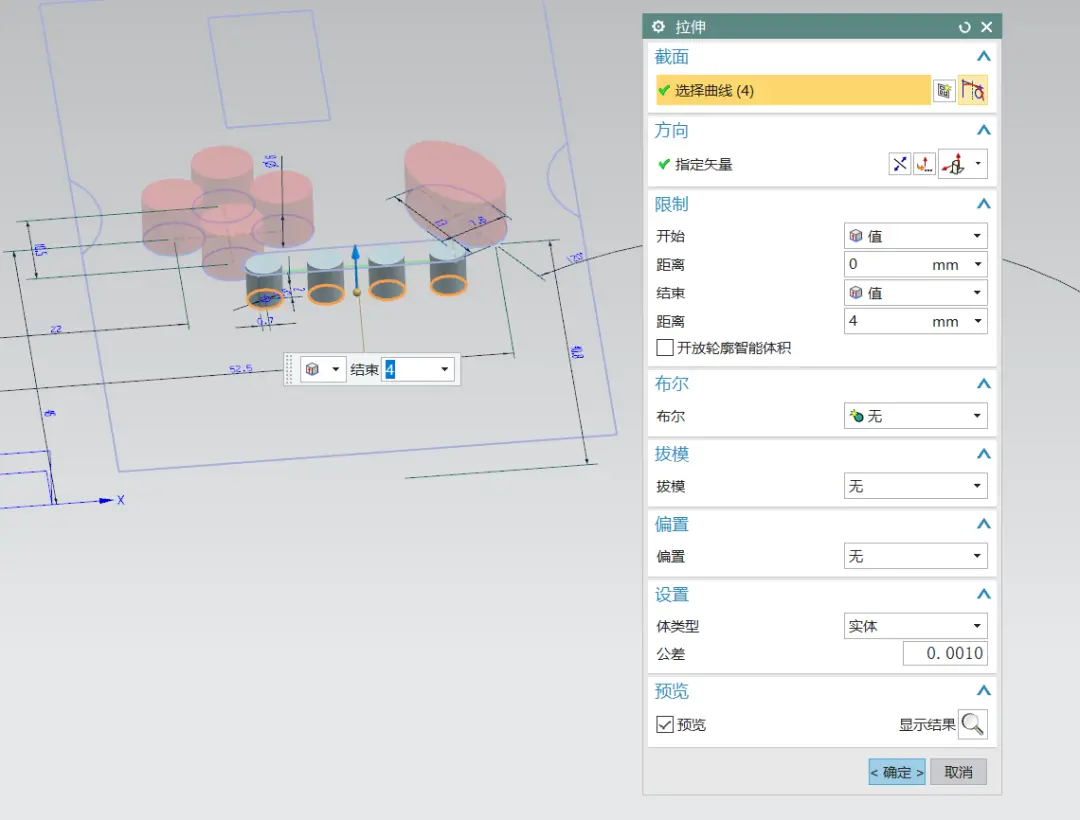

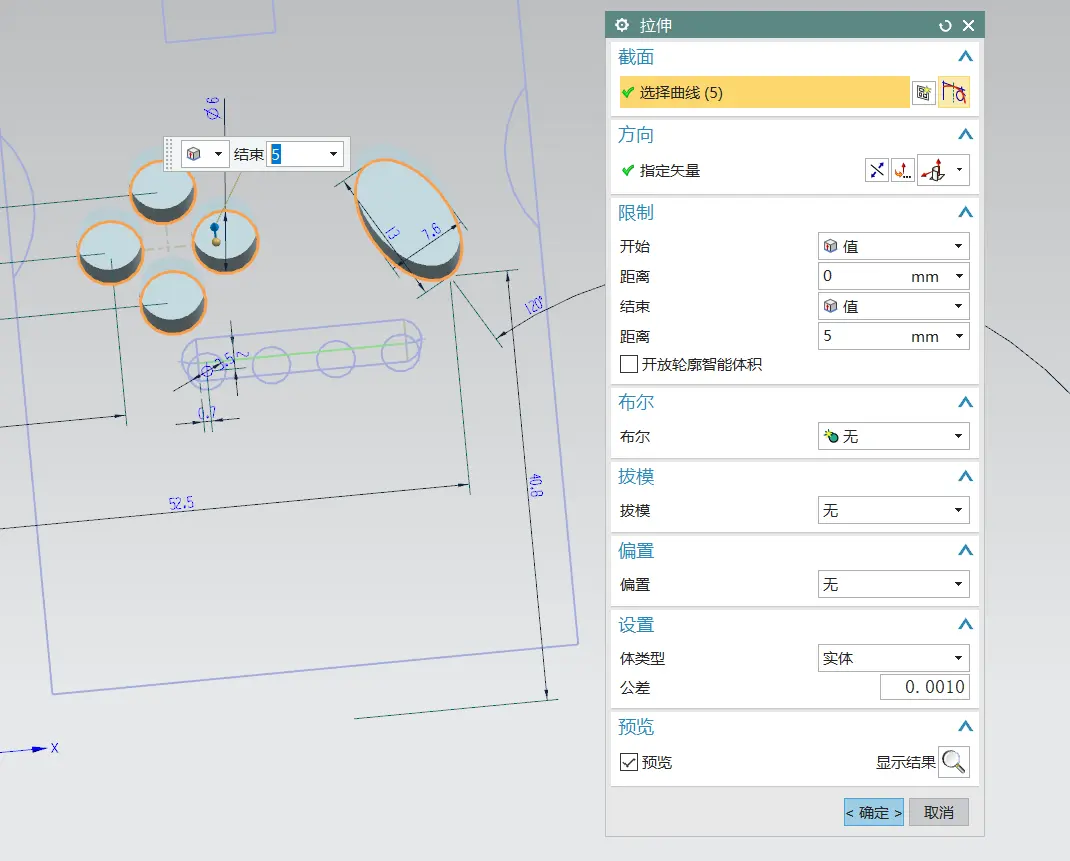

8、接下来就是绘制按键的草图了，完成草图后并进行拉伸。

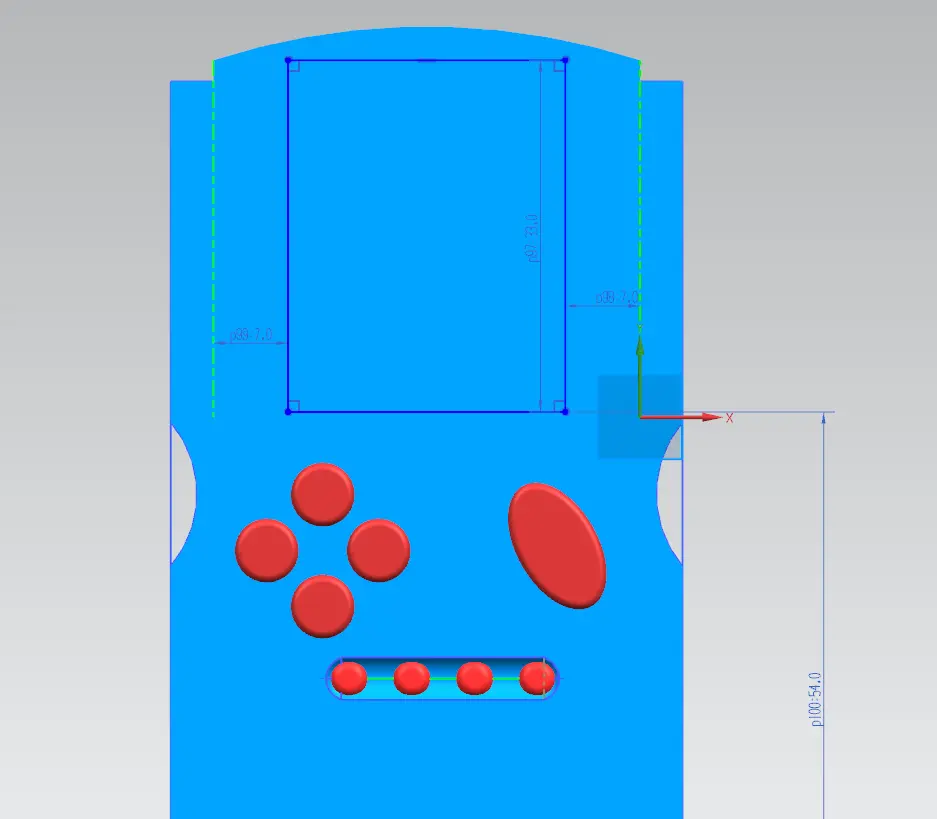

9、给拉伸出来的按键进行简单的倒圆角，在绘制屏幕部分的草图。

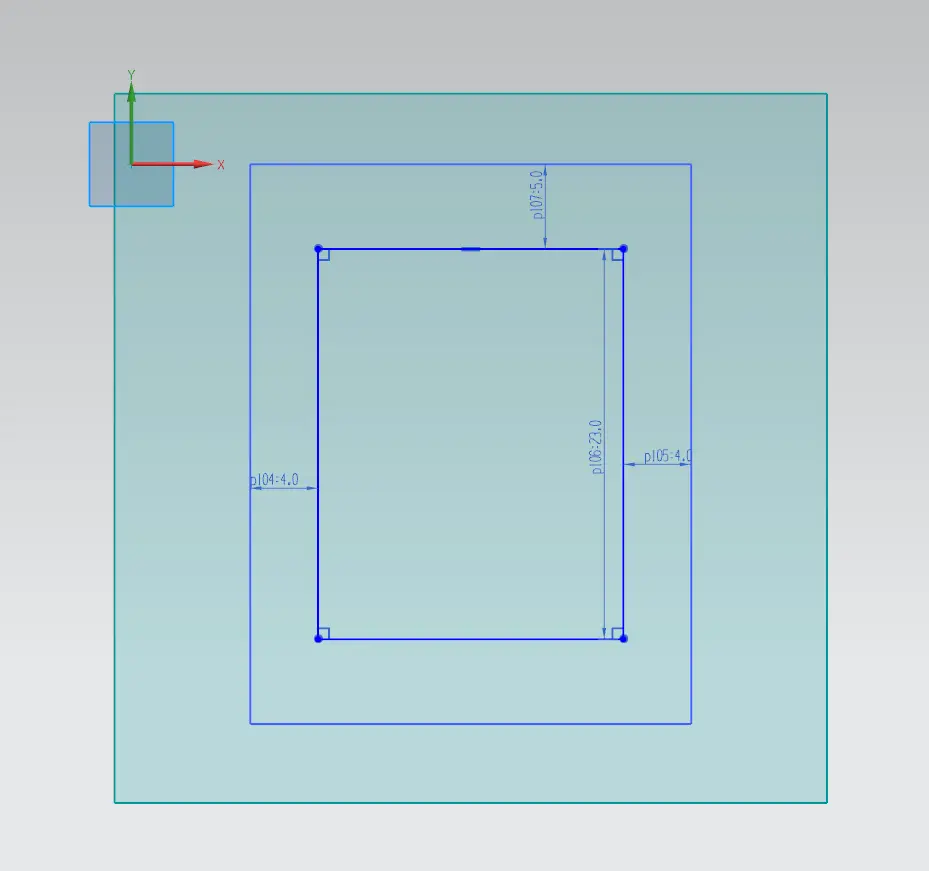

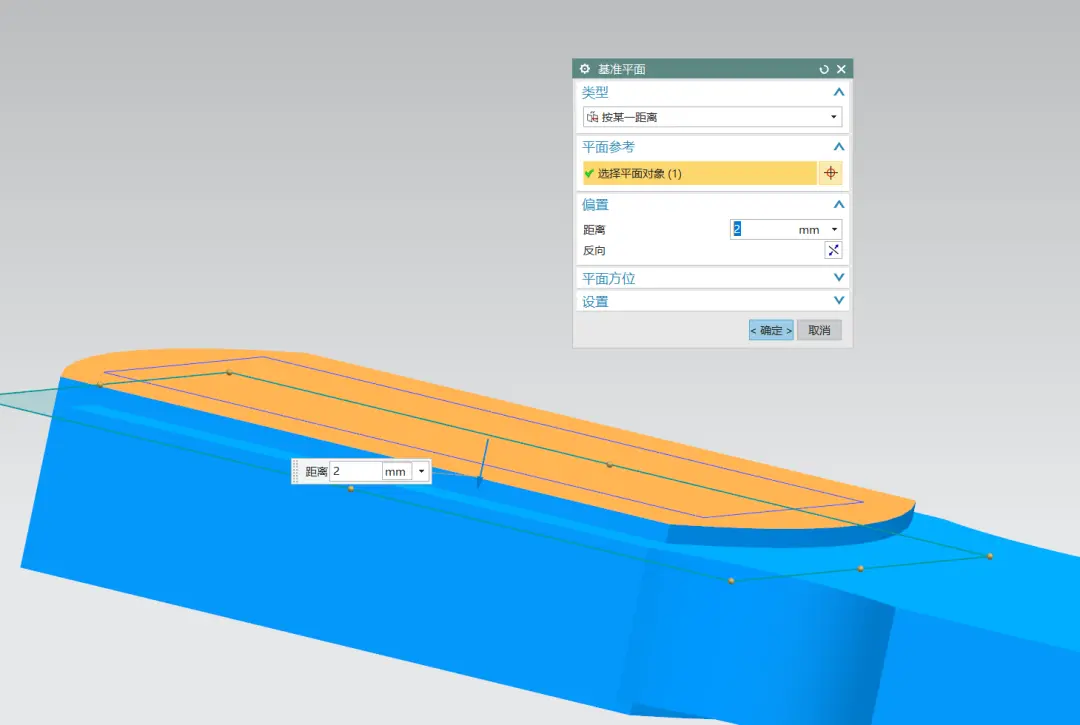

10、在拉伸面的下方再创建一个距离上面2mm的基准面，在基准面上绘制草图

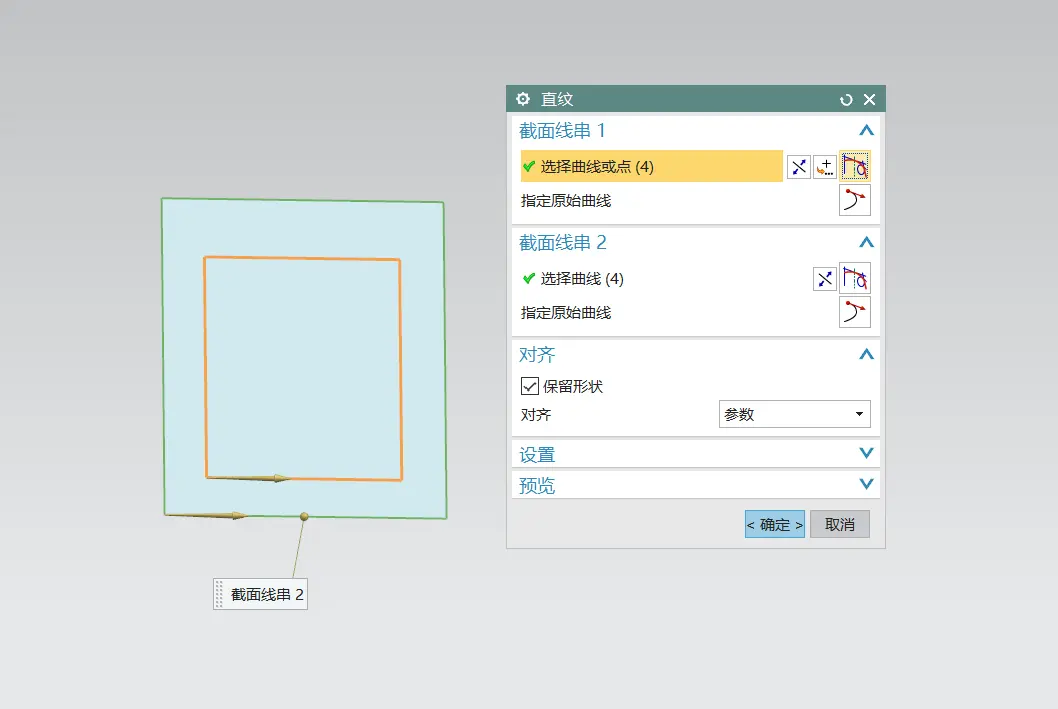

11、用直纹命令做出斜体，这一步也能用拉伸拔模做出来，不过要注意各个边的拔模角度不同哦~

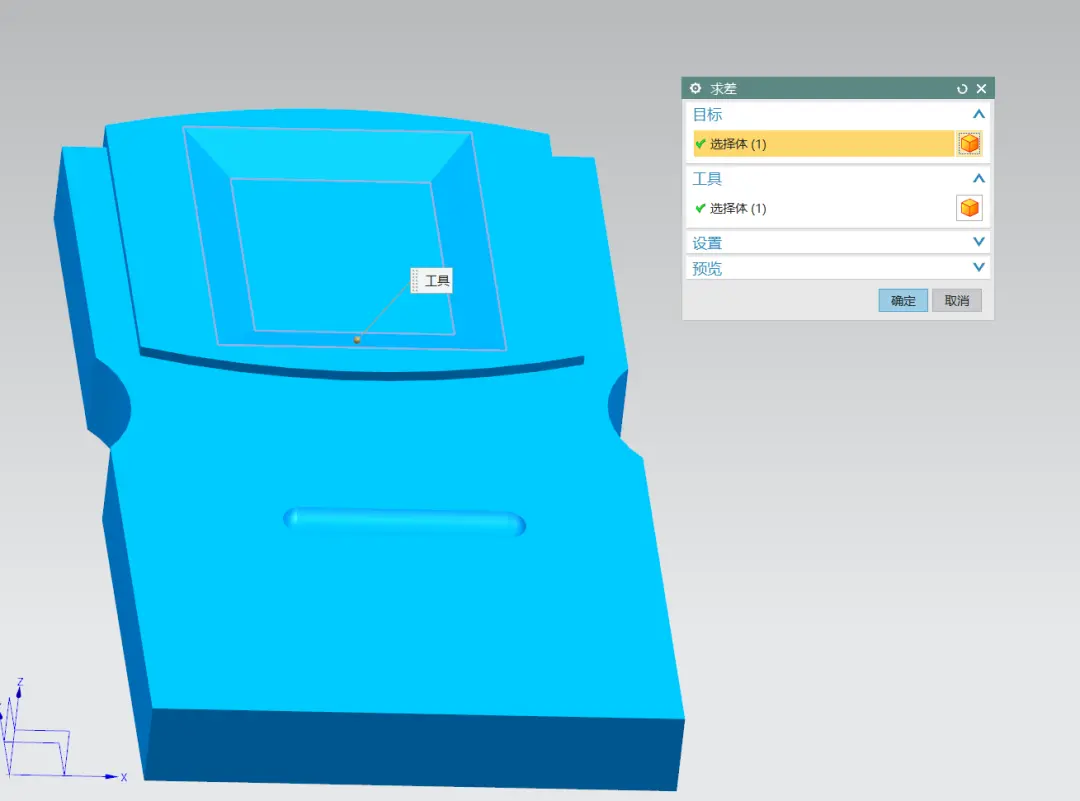

12、用做出来的实体进行求差处理

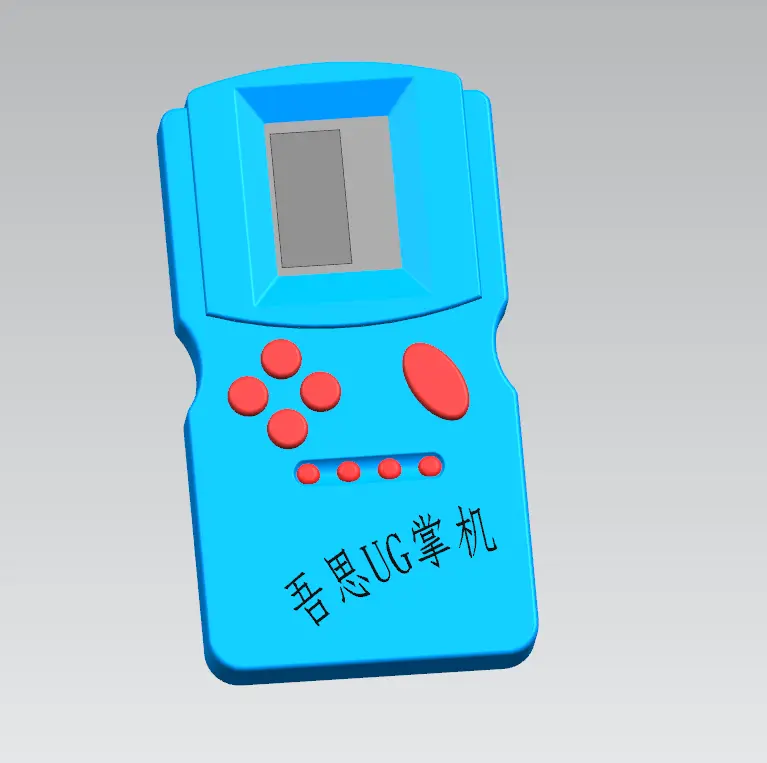

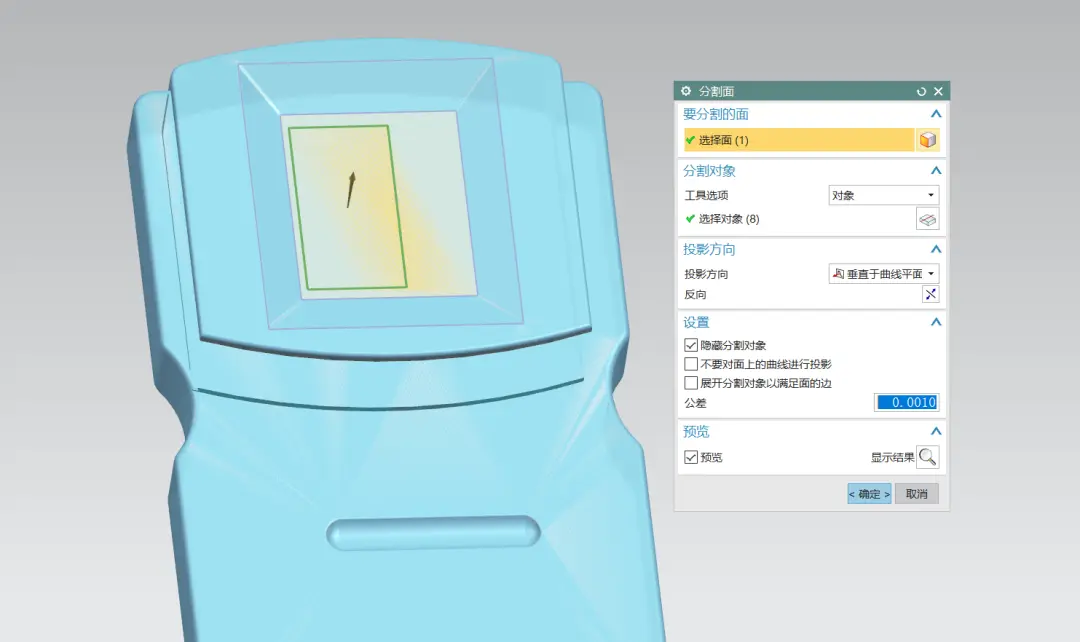

13、再利用分割面命令将屏幕区域分开，最后给整个模型进行倒圆角处理，并对他上色。

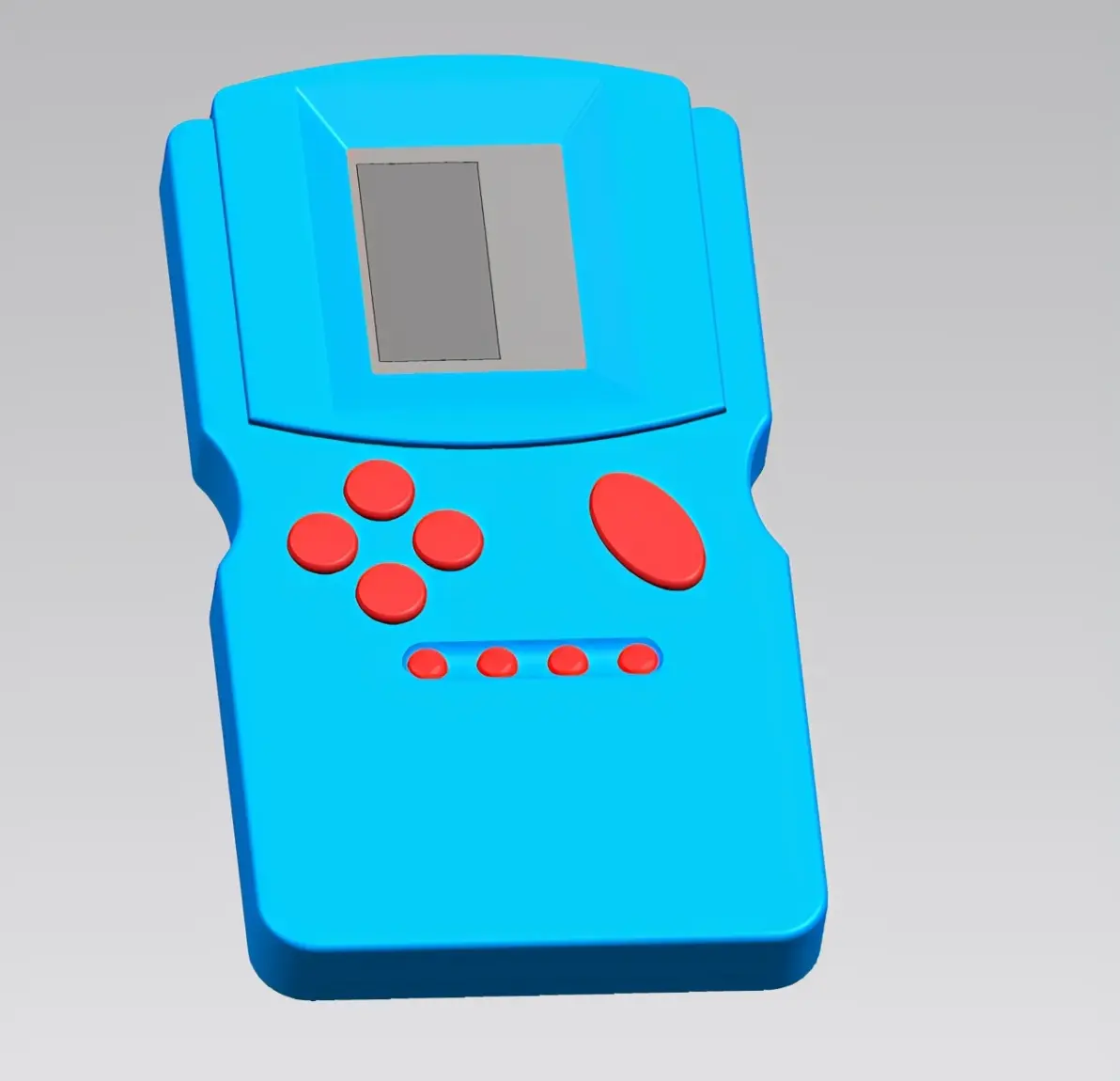

那做到这里就完成啦！！！

真的没想到有一天会以这种方式再看见这个小时候最爱玩的掌机，不知道各位小伙伴们都学会了吗？ 这个模型总的来说不难，基本上都是拉伸等基本操作，而且咱们也只是简单的做了一个样子，对于内部的结构以及相关的电子元件都没有做出来，感兴趣的小伙伴可以自己试试啊！

那今天的分享就先到这里啦，之后会给大家带来更多有趣的UG案例建模教程，也会分享一些行业内的相关知识，感兴趣的小伙伴们不要错过了啊，记得点一波关注哦~
