UG/NX曲面练习：四角曲面模型制作

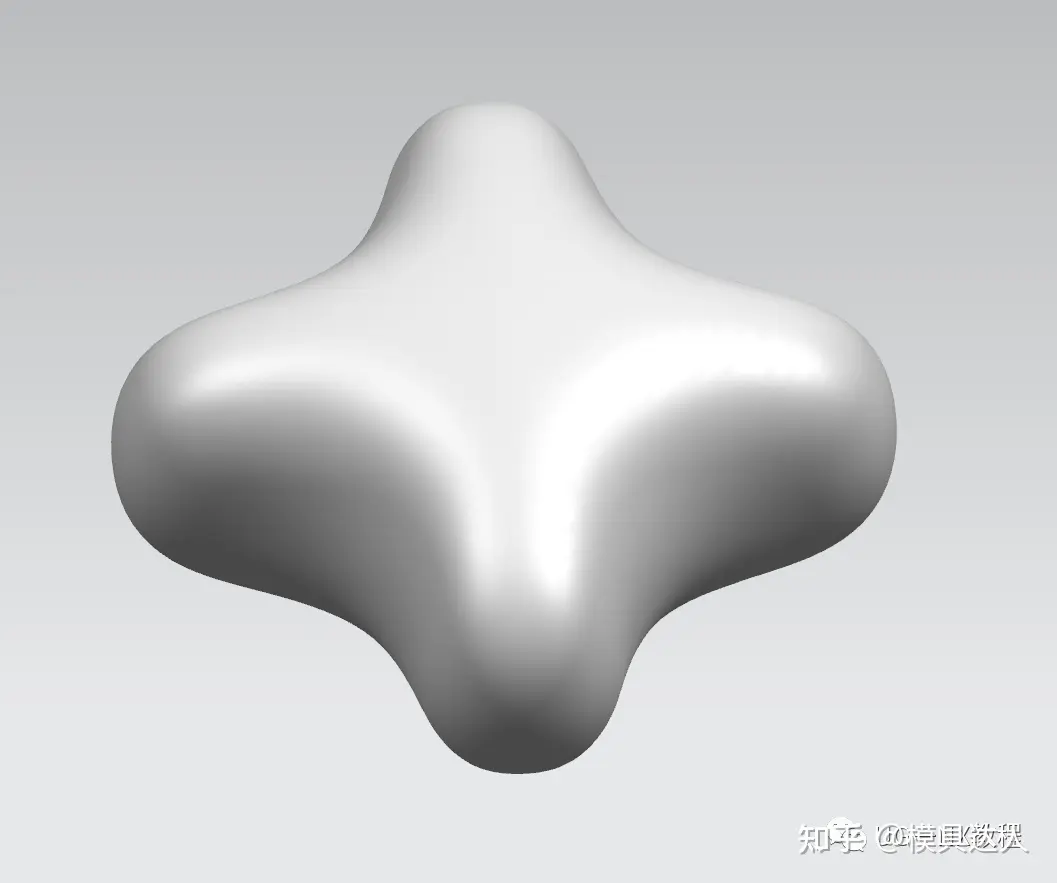

今天我们来做个ug曲面小练习，非常简单的一个四角盒子，看完你也会做！

建模过程：

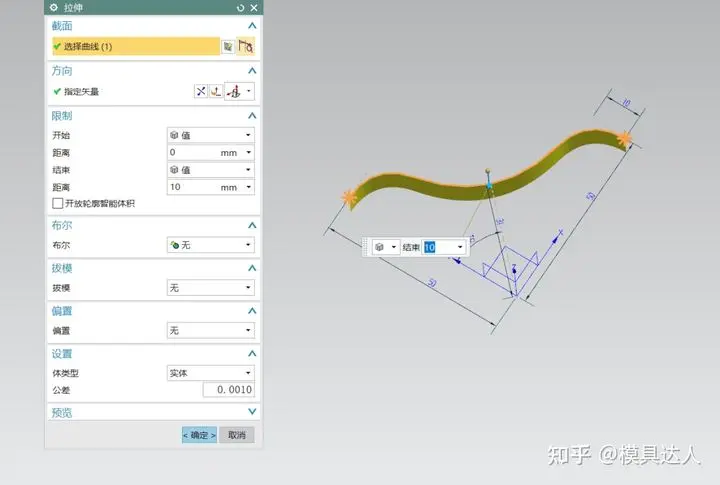

1.打开UG，在XY平面绘制草图，并拉伸成片体

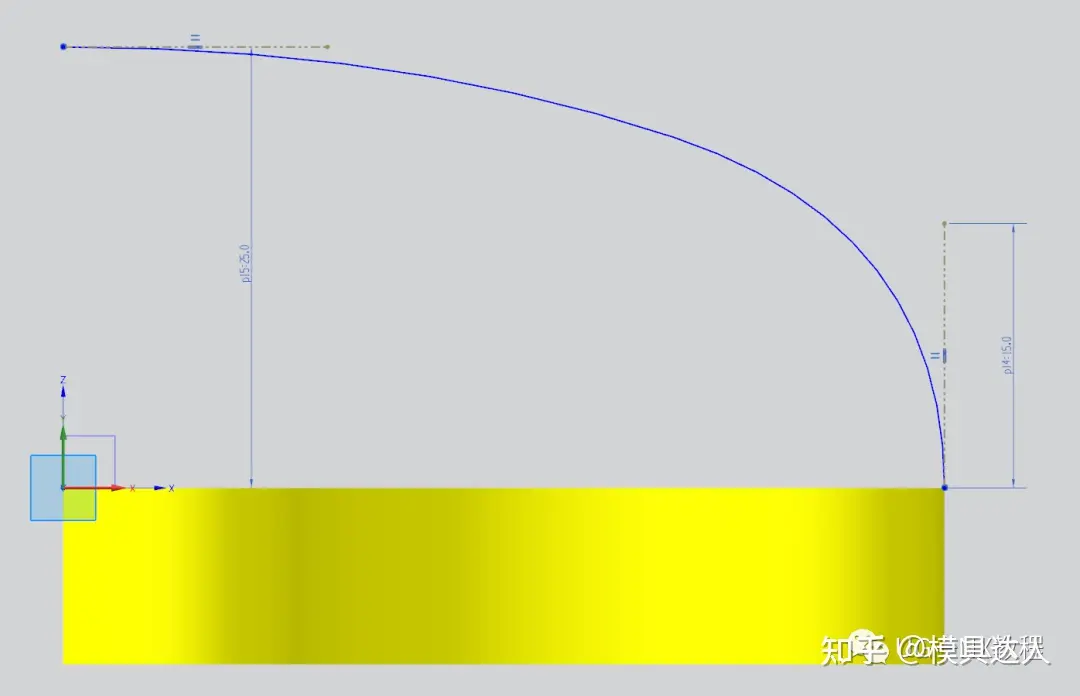

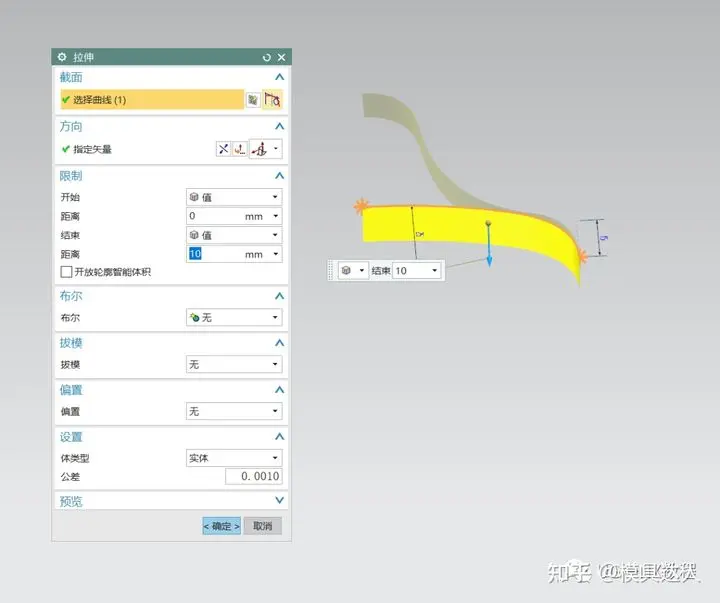

2.继续在XZ平面绘制草图，也是拉伸成片体

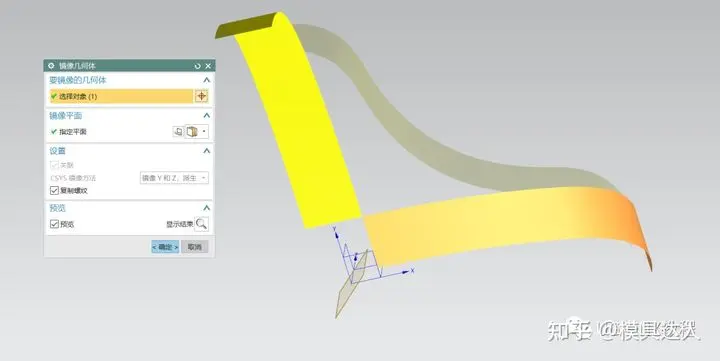

3.剩下的一个使用镜像就好了，镜像面为YZ和XZ的二等分面

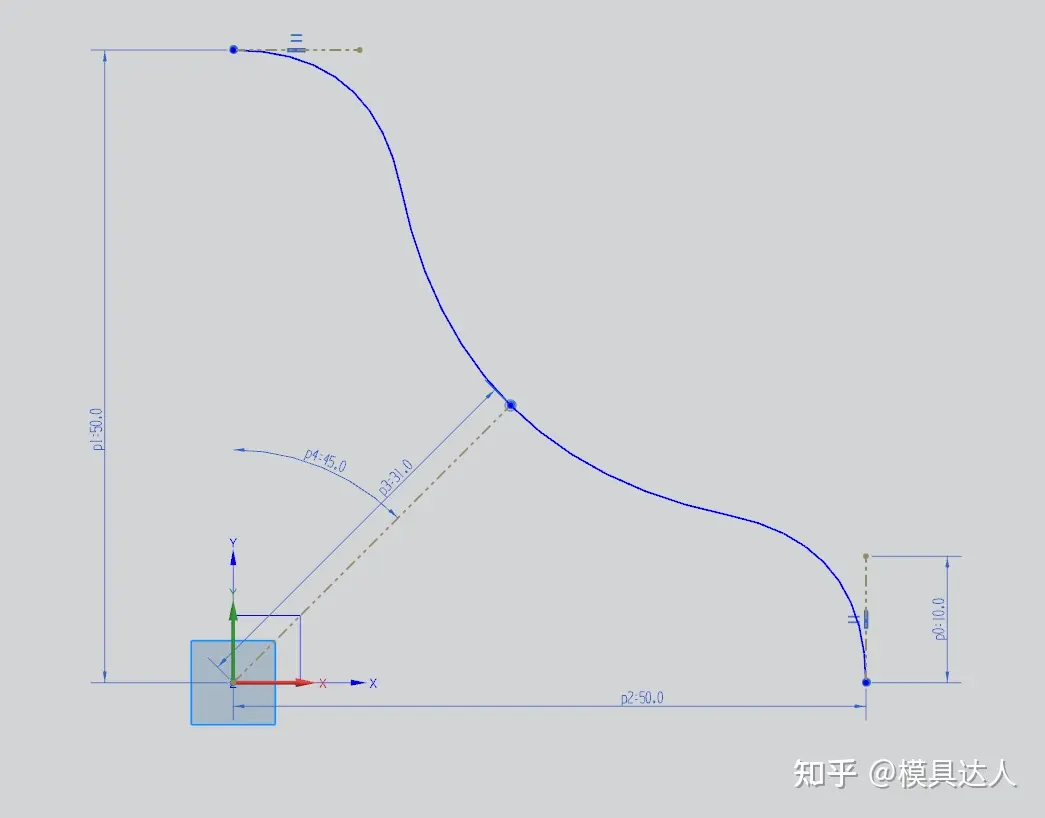

4.在二等分基准面上绘制草图圆弧

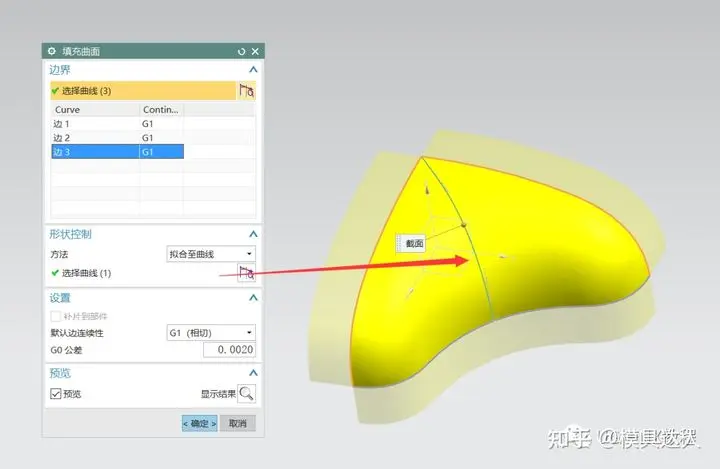

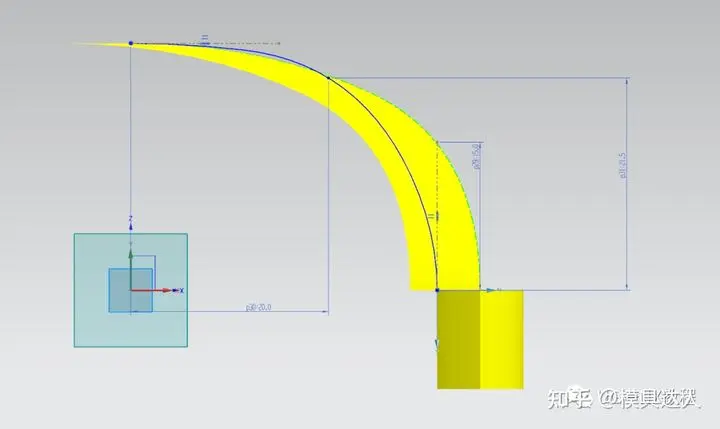

5.使用填充曲面快速完成曲面

6.曲面完成后可以删除这三个拉伸的相切辅助片体

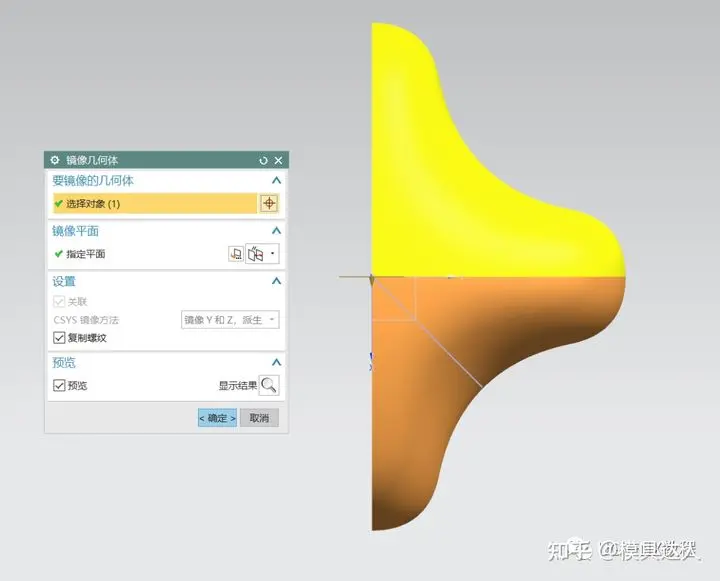

7.接下来镜像2次

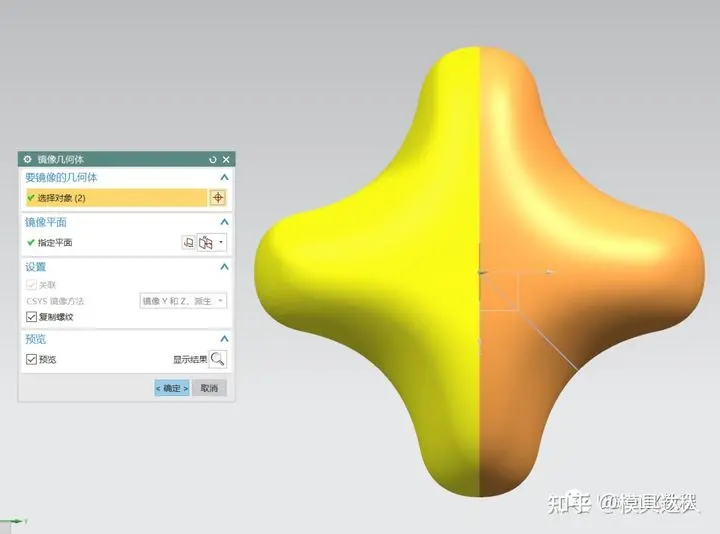

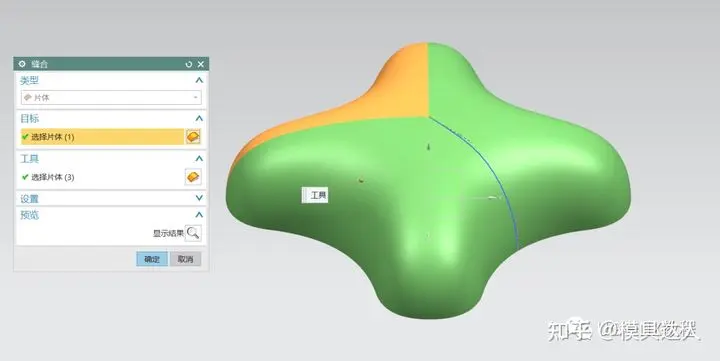

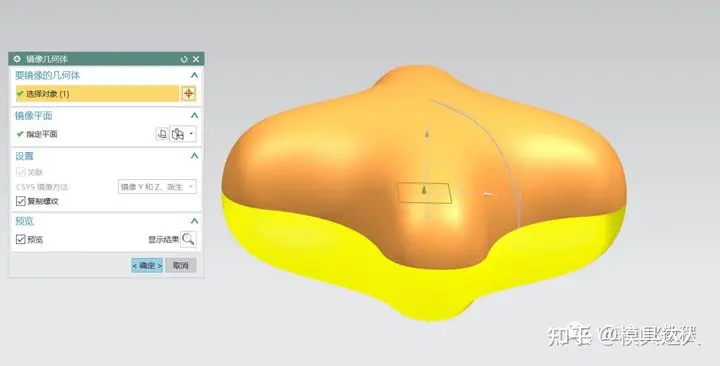

8.缝合后继续镜像缝合成实体

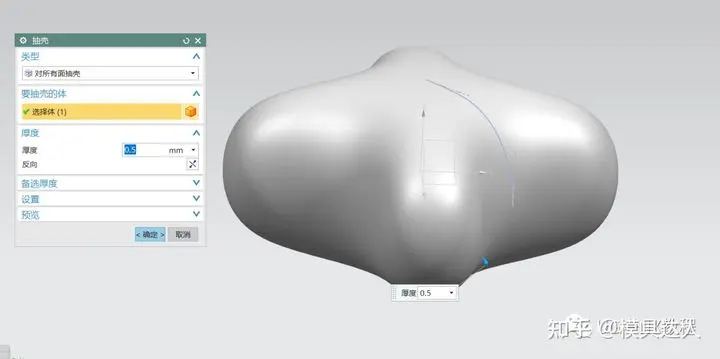

9.抽壳检查下面，没有任何问题

非常简单的曲面入门小练习，刚入门的新手也能完成哦！
