UG/NX模具结构：无线蓝牙外壳解析与应用

在模具设计中，我们设计过很多种塑胶产品，比如汽车配件，家电产品，消费类电子产品，日常生活用品等，对于音响系列的产品我们接触得很少，这类产品的结构特殊，外观要求严格，今天给大家分享一款经典的右蓝牙耳机外壳模具结构，希望能给大家一点启发。

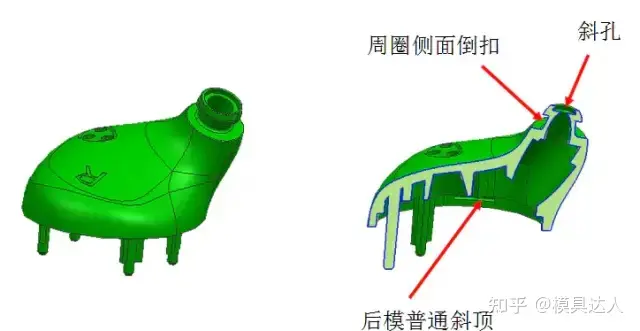

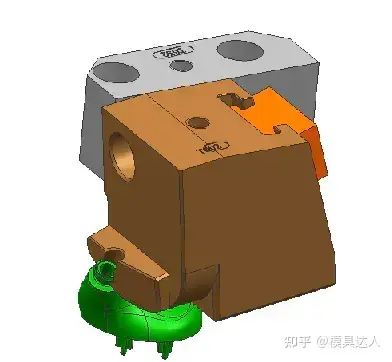

一，产品头部存在不同方向的倒扣，一种是沿水平方向的倒扣，一种是沿前模斜方向的倒扣，由于产品结构的原因，斜方向的倒扣强度很薄，设计时要注意增强斜滑块的强度，滑块镶件通过销钉固定在大行位座上面，当大行位上水平向后退时，使斜行位沿斜方向运动，结构如下图所示：

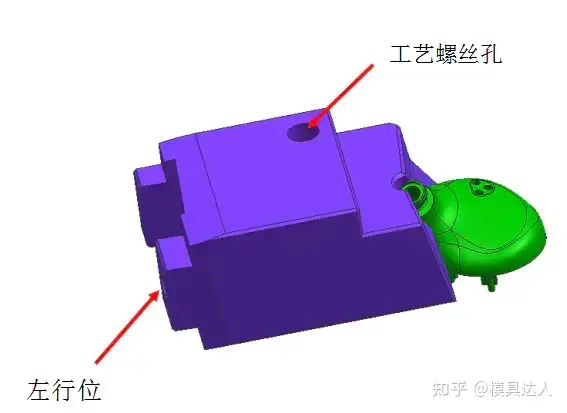

二 ，由于产品口部倒扣成圆形，左右两边的行位采用哈夫行位对包的形式，设计哈夫行位时要注意：蓝牙耳机模具精度要求高，产品外观要求严格，包这种滑块要设计工艺螺丝孔，设计工艺螺丝的主要目的是滑块安装在前模省滑块的夹线，结构如下图所示：

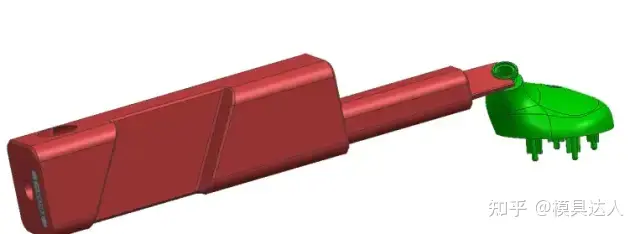

三，蓝牙耳机右边的倒扣带有一定的斜度，滑块的出模方向要设计成与产品倒扣方向一致，由于受空间的限制，行位的T脚只压一边，设计斜滑块时要注意：产品要求高，斜滑块也要设计工艺螺丝，由于受空间的限制，行位的连接方式用T型槽连接，结构如下图所示：

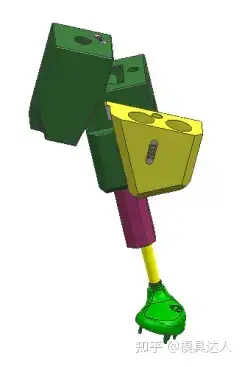

四， 蓝牙耳机产品顶部有一处斜孔，为了保证斜滑块的强度，滑块后面部分设计成方形，利用T型槽连接在行位座子上面，前模抽芯的动力来源主要是注塑机的开模力或者弹簧，由于受空间的限制，滑块的限位设计在一个小T块上面，设计这种抽芯要注意：滑块抽芯完行程以后至少还要有三分之一留在行位座里面，方便合模，保证结构合模不会产生危险，结构图下图所示：

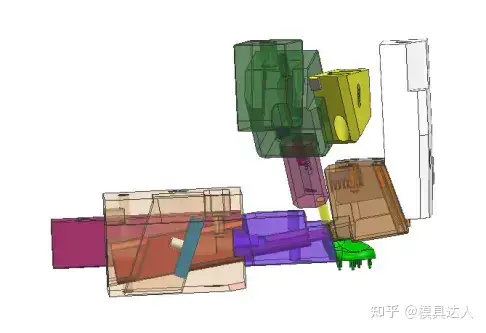

五，蓝牙耳机运动原理：当模具开模时，利用注塑机的开模力，前模抽芯首先完成，同时前模的斜滑块也同时完成抽芯的动作，接着前模斜滑块也完成抽芯，由于前模大斜滑块固定在大滑块座上面，开模到一定程度后，跟着大滑块一起运动，最后A板与B板就开模，产品顶出，前模 整体的耳机结构如下图所示：

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
