UG/NX玲珑球体：层次感建模方法

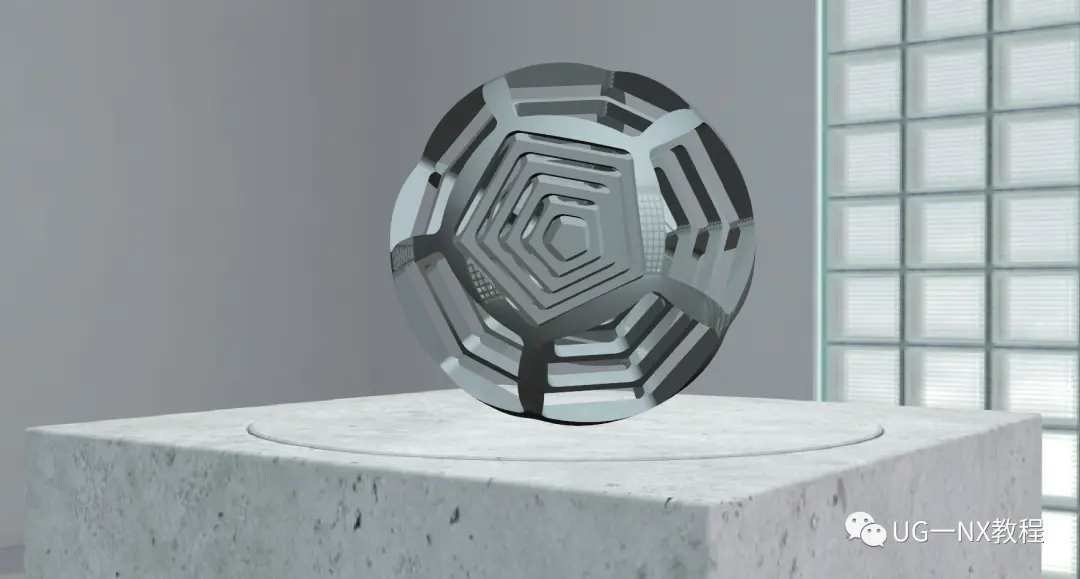

玲珑球也叫做鬼工球，是高难度雕刻机巧的成品，那这种模型我们要如何绘制？这种中间镂空的球体样式，来看看建模方法吧~

建模过程：

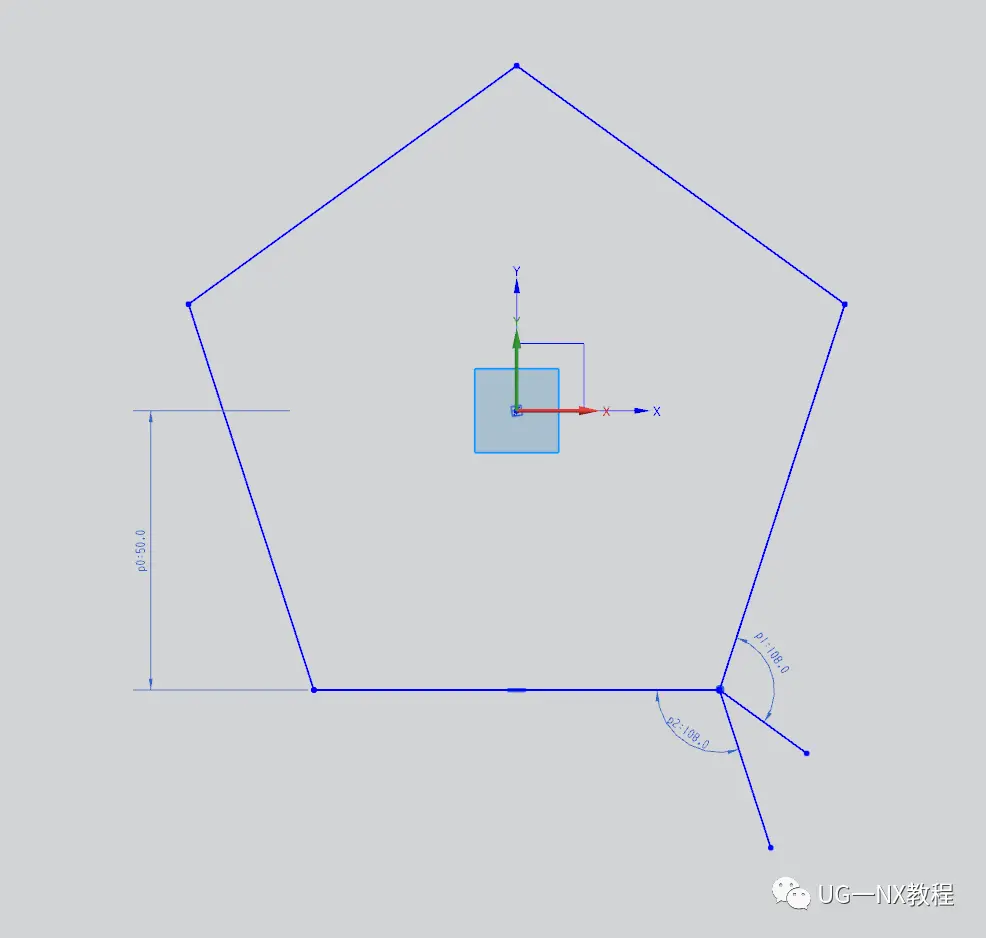

1、打开UG，首先草图绘制一个正五边形，在其中一个顶点位置再绘制两根直线

2、完成草图后，分别旋转这两根直线，并用相交曲线命令做出这两个片体的相交线

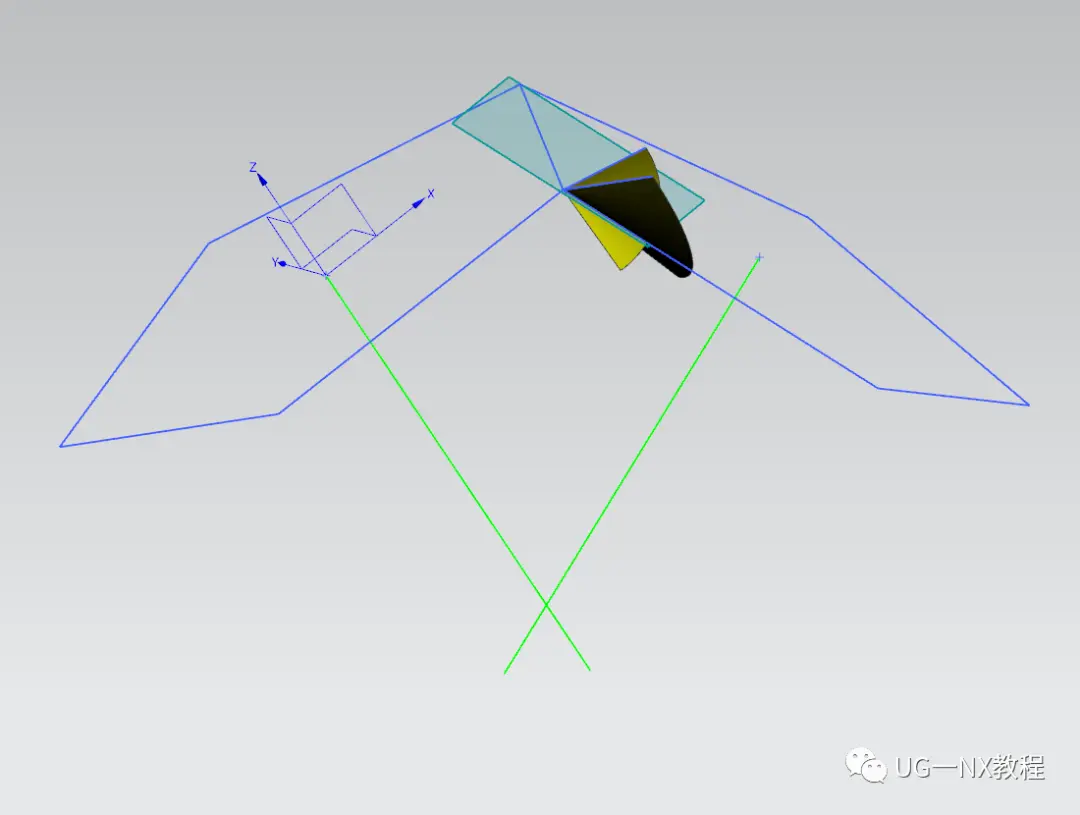

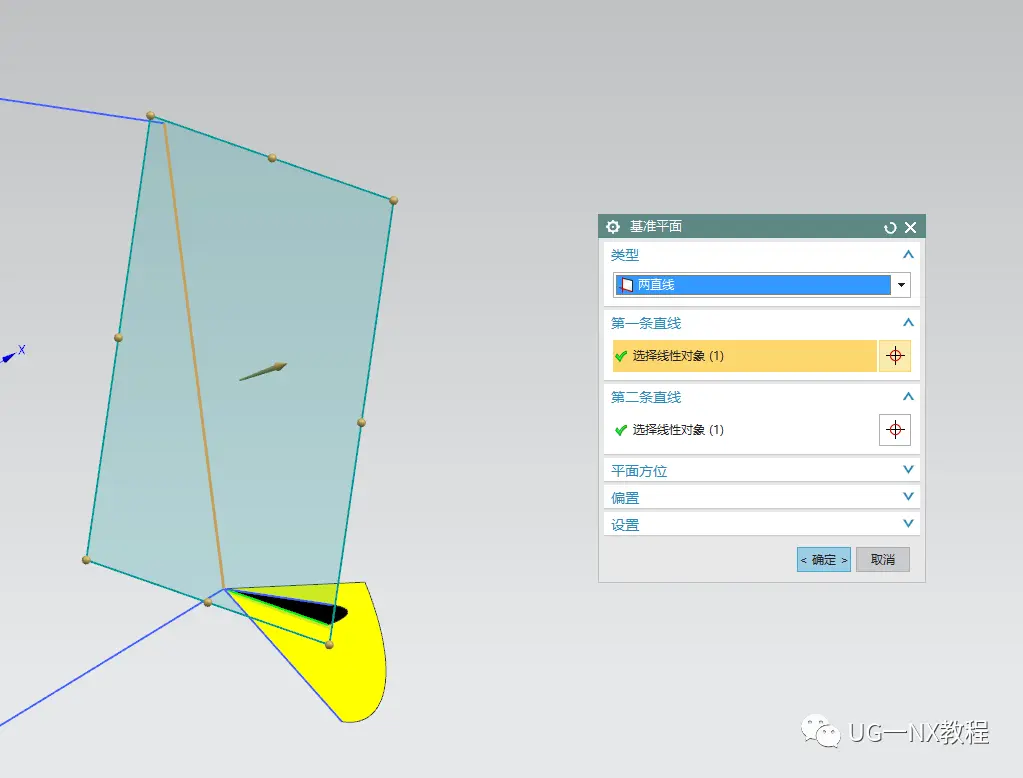

3、新建基准面，选择交线与五边形的一条边来创建

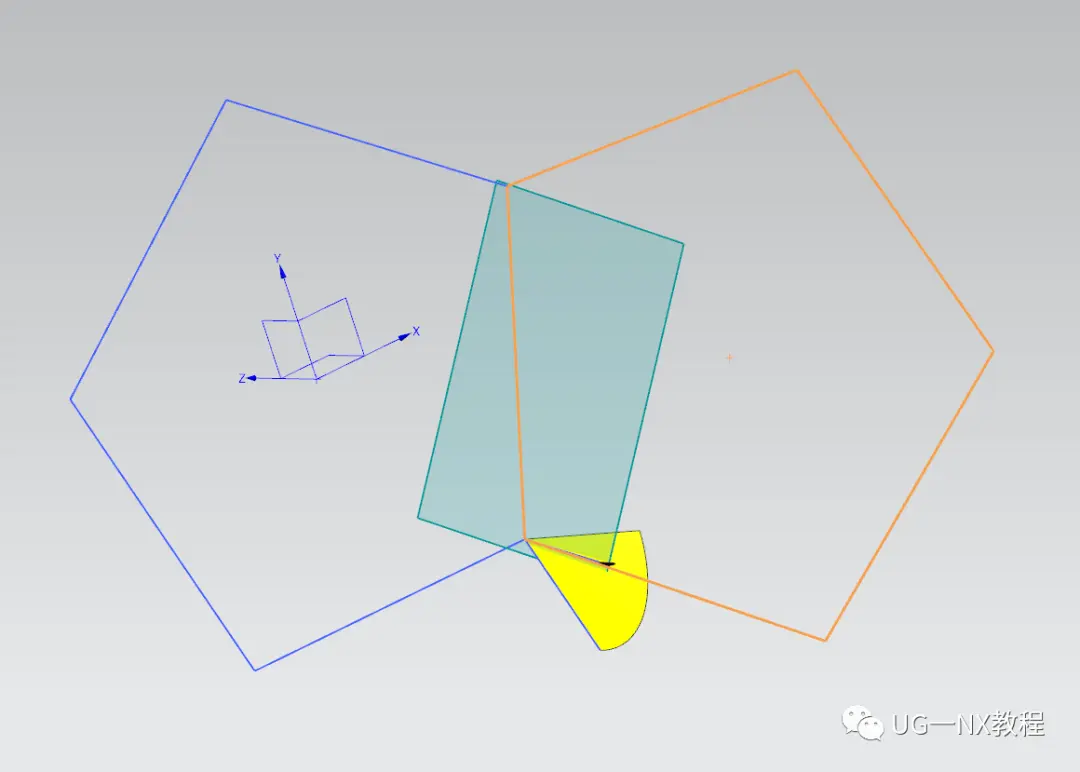

4、在记住面做在的平面上，绘制一个一样的五边形草图

6、利用俩五边形中心，做出与平面垂直的直线，求出交点

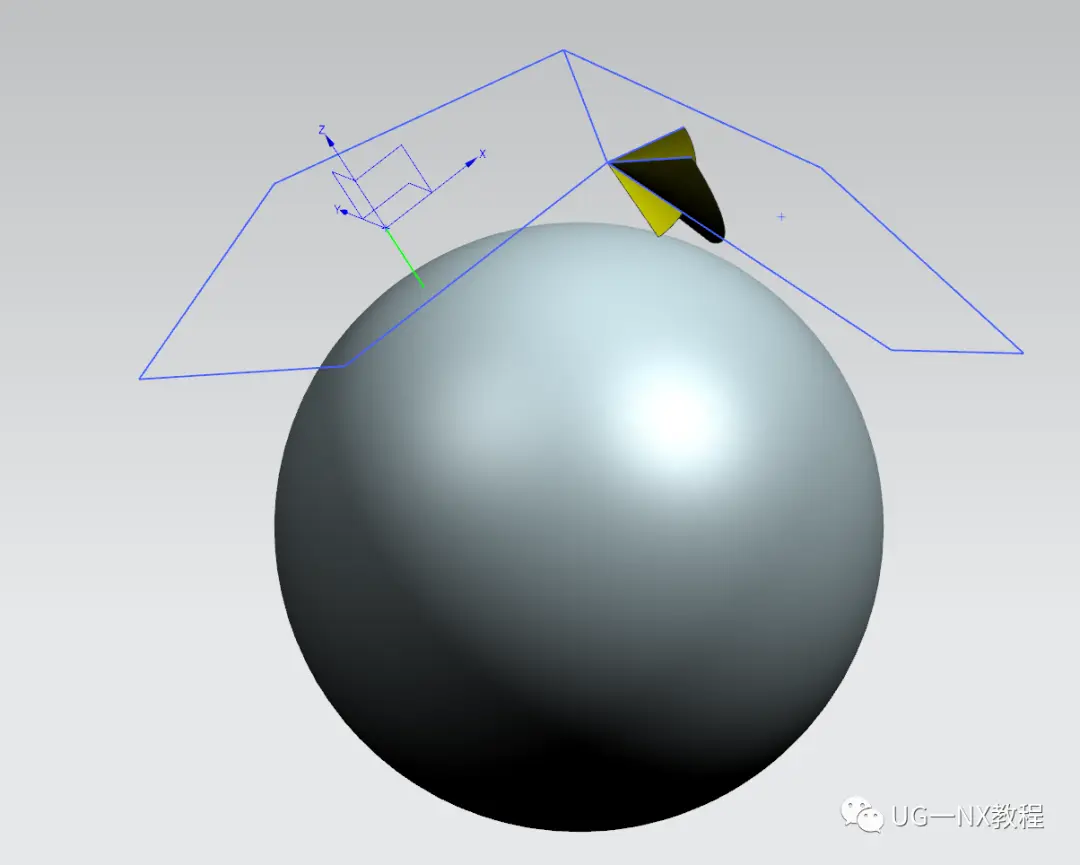

7、这样球体的球心位置就求得了，然后插入球体

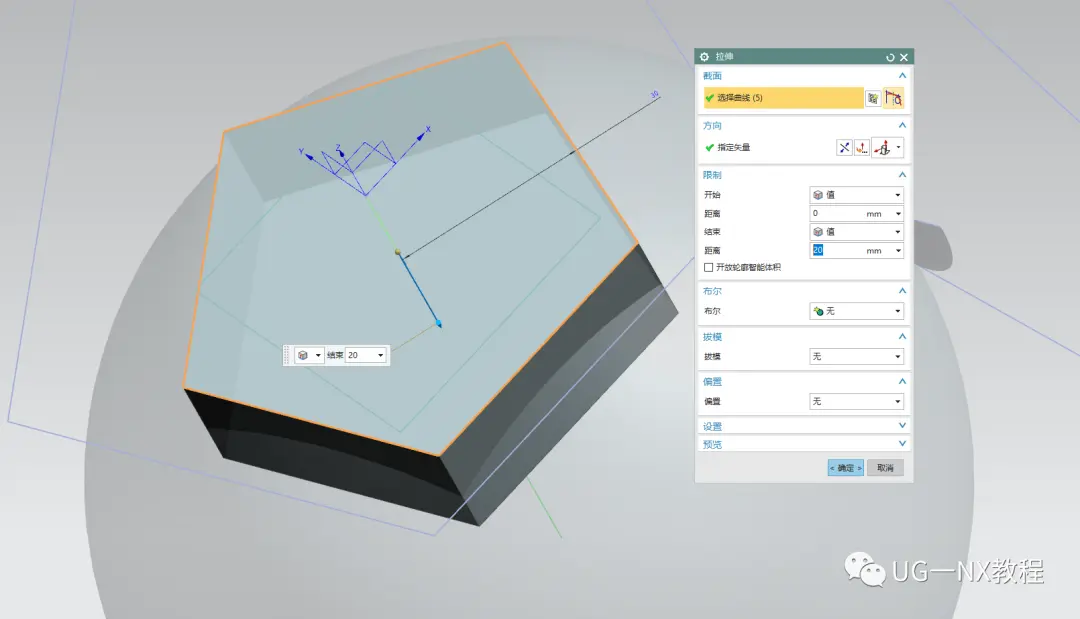

8、在球面创建基准面，绘制五边形，然后拉伸

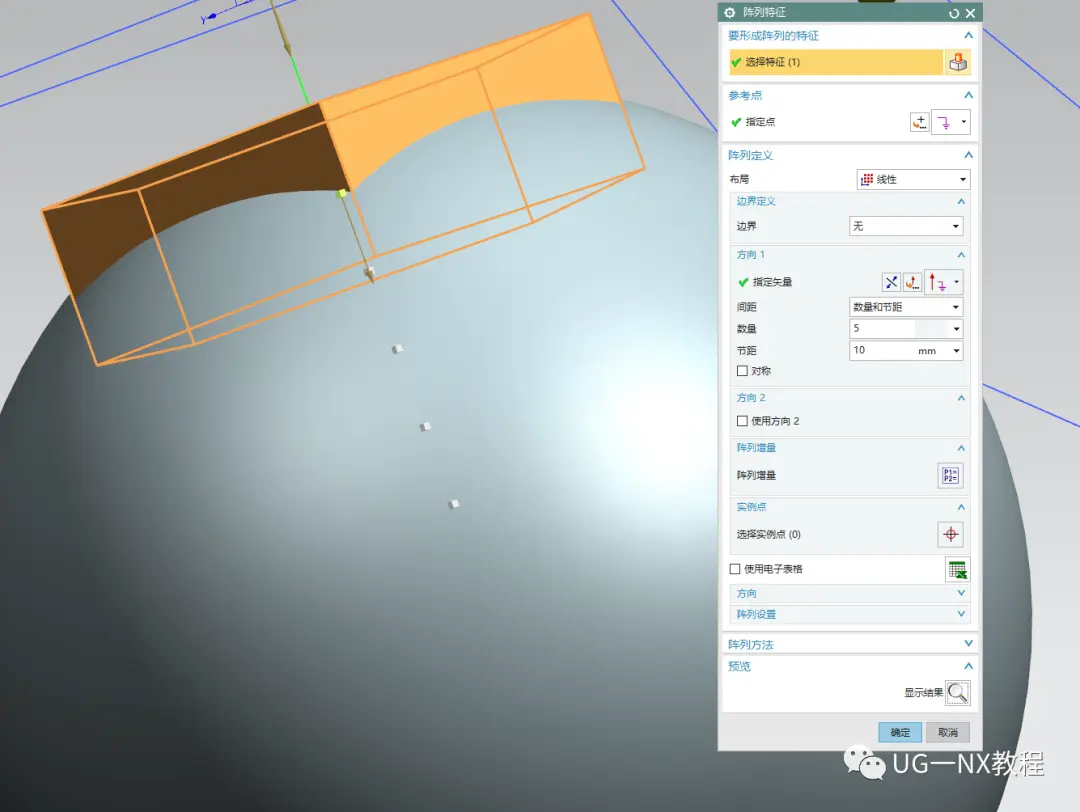

9、用阵列命令，将五边形向下阵列，同时递减边长和高度

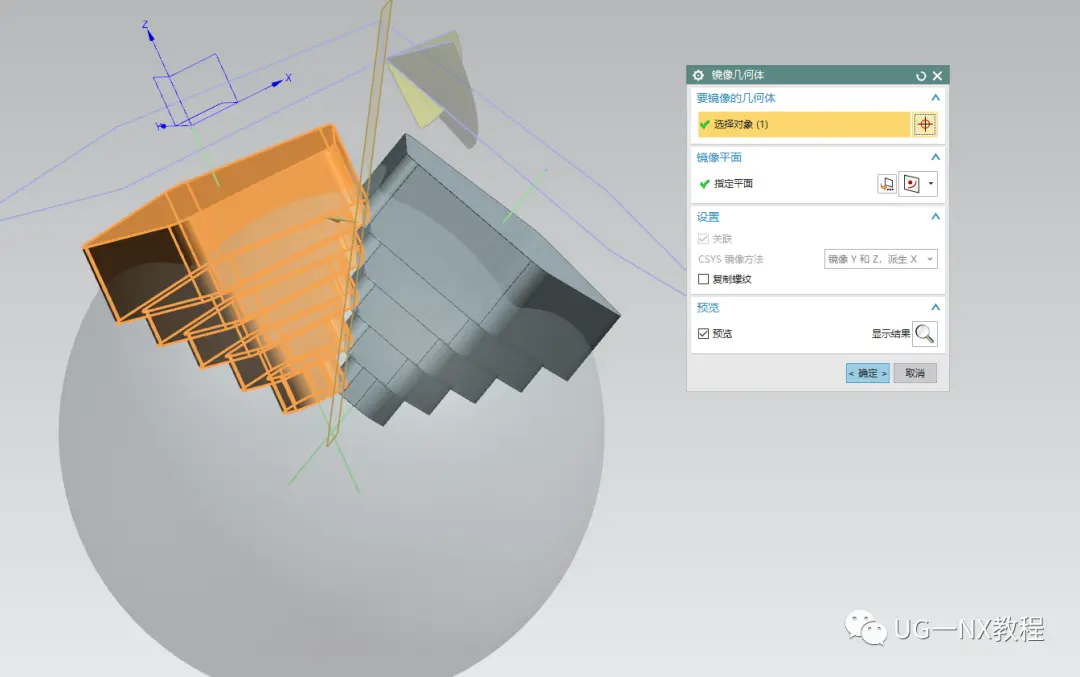

10、给做出来的梯形实体求和倒圆角后，镜像出另一侧的实体

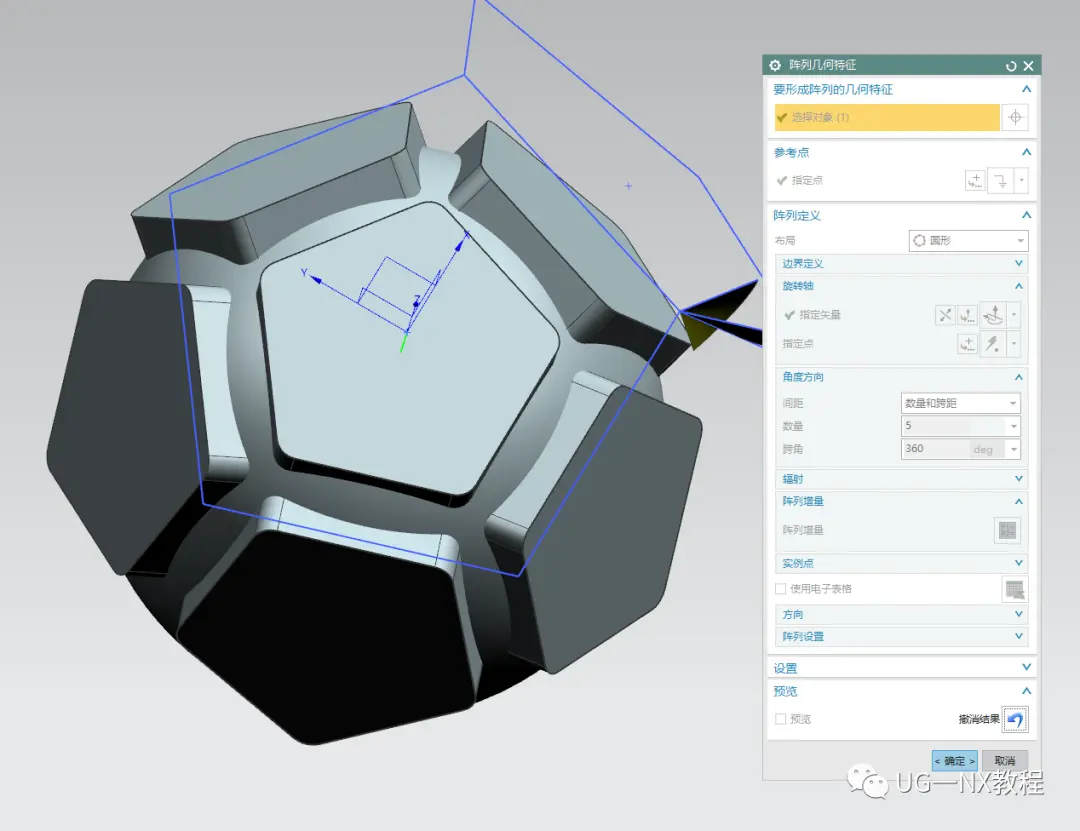

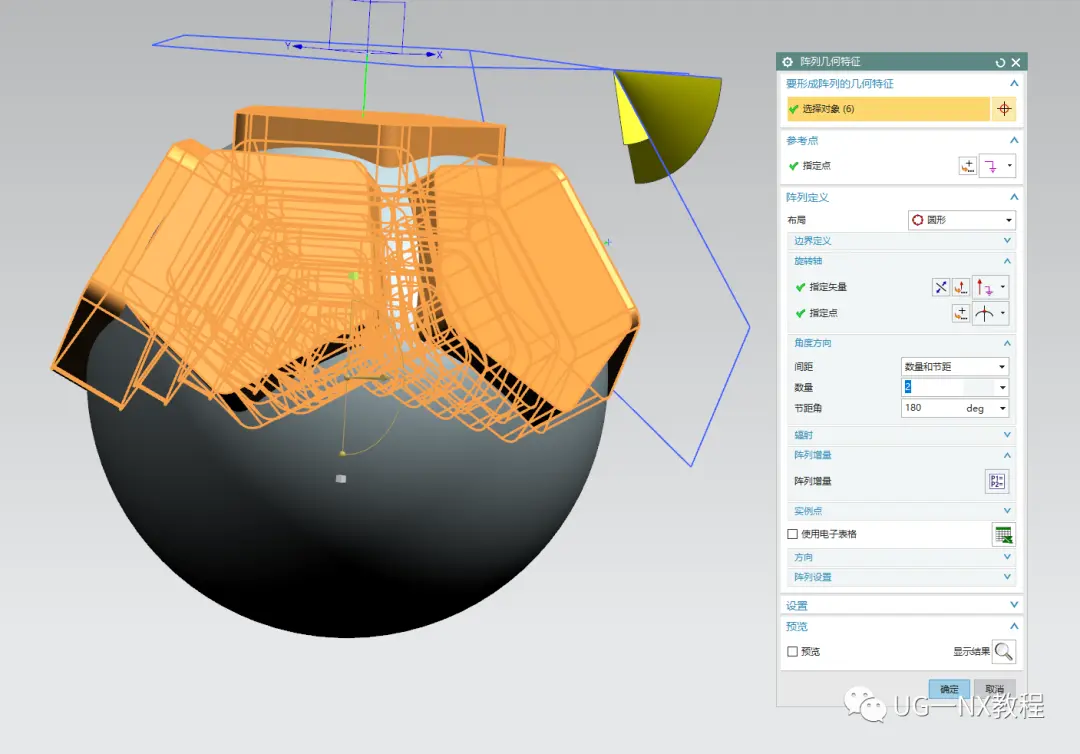

11、然后阵列几何特征命令，将镜像出的体绕五边形的垂线（轴线）阵列一周

12、同理选择其他轴线，把现有实体阵列到另一边去

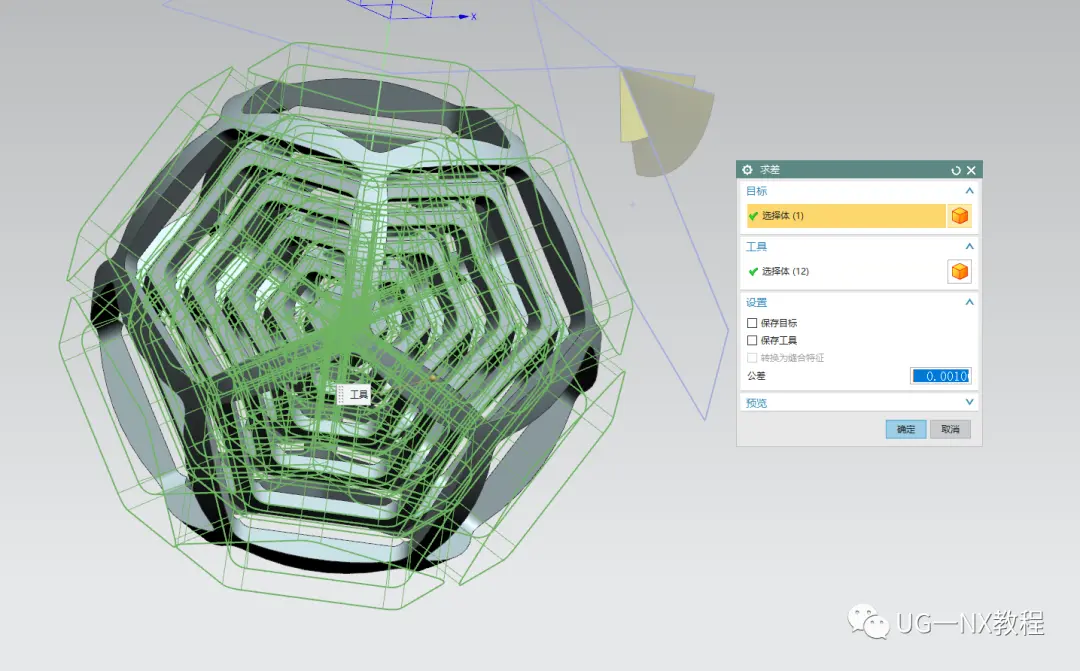

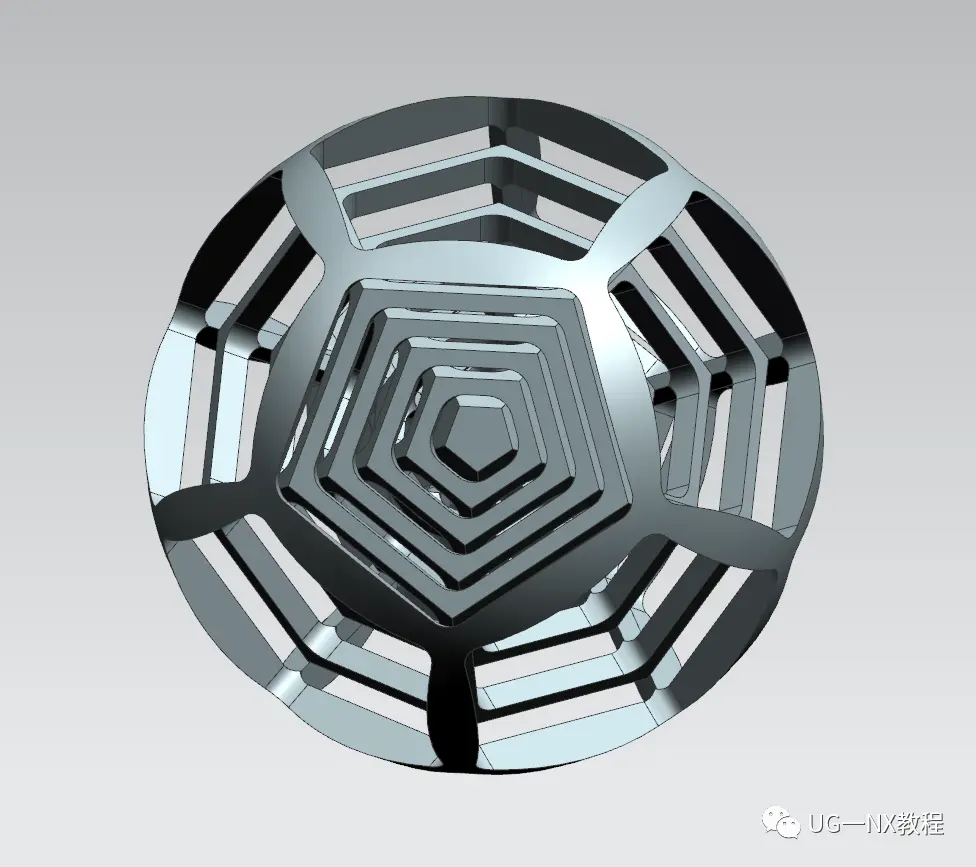

13、最后用这些实体与球体进行求差就完成啦
