NX_CMM星型探针编程检测编程方法

适用版本:NX11以上

三坐标测量机在测量叶片轮廓度时一般会用到星型探针,因为叶片截面在每个方位都有倒扣,如果不用星型探针测量机将要频繁更换探针角度,使测量工作效率降低,而星型探针则只需更换不同的跟踪点即可,效率比较高。如下图1所示叶片的检测编程用到的是1号跟踪点。本文将以叶片轮廓扫描编程为例,介绍叶片轮廓扫描编程和星型探针跟踪点的用法。

NX_CMM检测编程星型探针编程方法

图1

具体步骤如下:

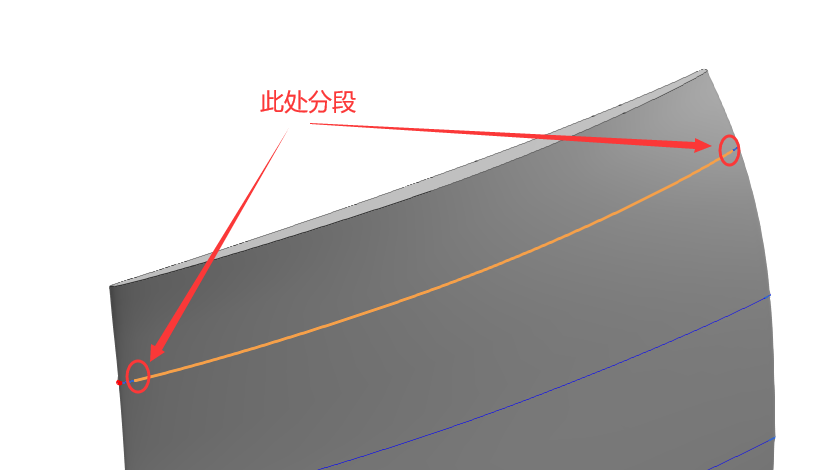

一、在NX建模模块构建截面线,并将截面线分为4段,如下图2所示。

NX_CMM检测编程星型探针编程方法

图2

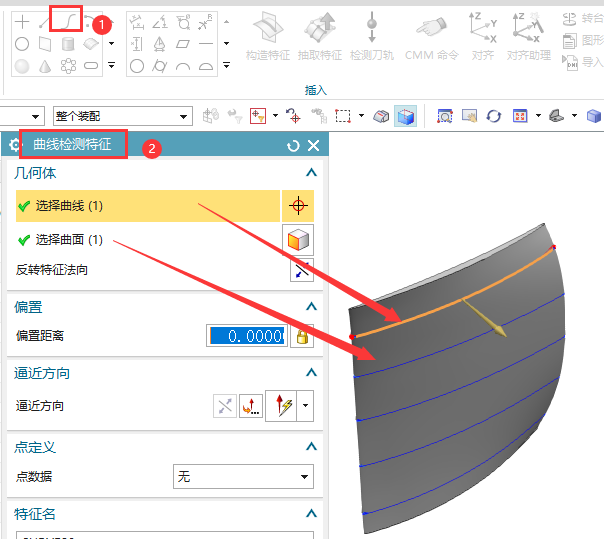

二、执行工具栏命令“创建曲线特征”,将刚才分段的曲线选中,如下图3所示。

NX_CMM检测编程星型探针编程方法

图3

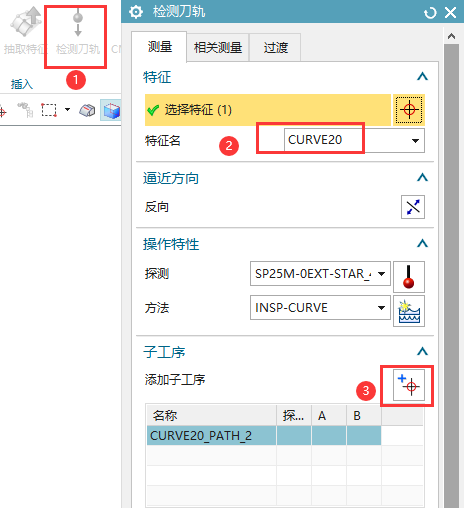

三、执行工具栏命令“检测刀轨”,将刚才创建的曲线特征选中,再点击“添加子工序”如下图4所示。

NX_CMM检测编程星型探针编程方法

图4

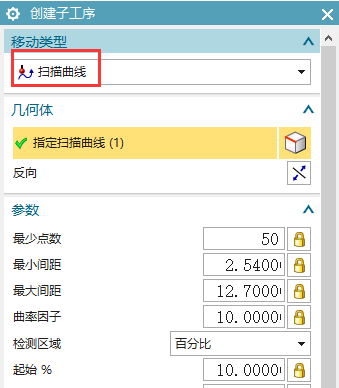

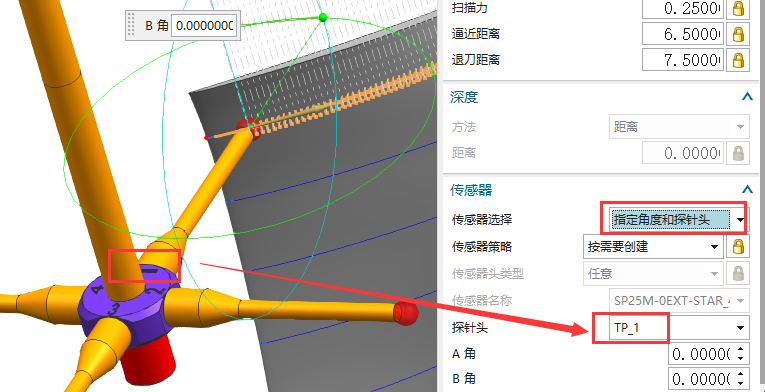

四、在创建子工序对话框中将移动类型改为“扫描曲线”,如下图5,传感器类型改为“指定角度和探针头”,然后观察探针方向,看哪一个探针头最合适,本案例为1号探针头最合适,在探针头下拉列表中选择TP_1,如下图6所示。为了方便区分4个探针头,建议用户在创建探针时在合适的位置做上标记,比如本案例在对应的探头位置有刻探针头号码。

NX_CMM检测编程星型探针编程方法

图5

NX_CMM检测编程星型探针编程方法

图6

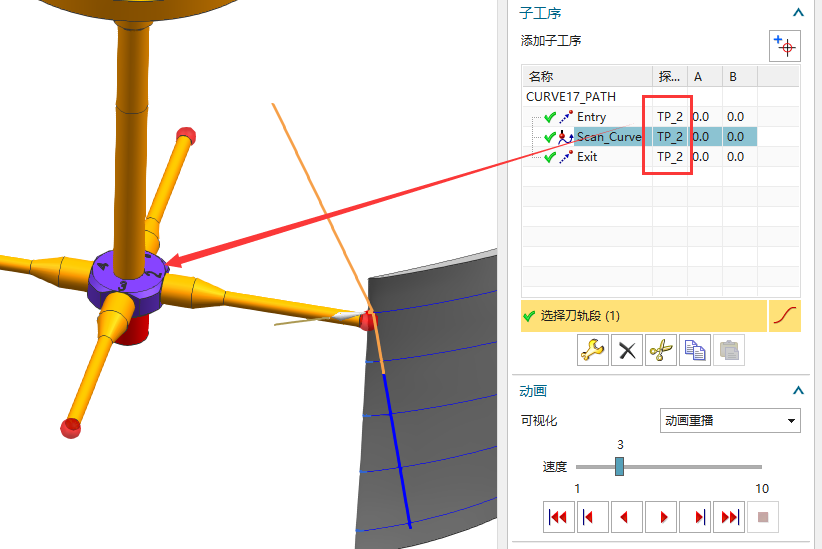

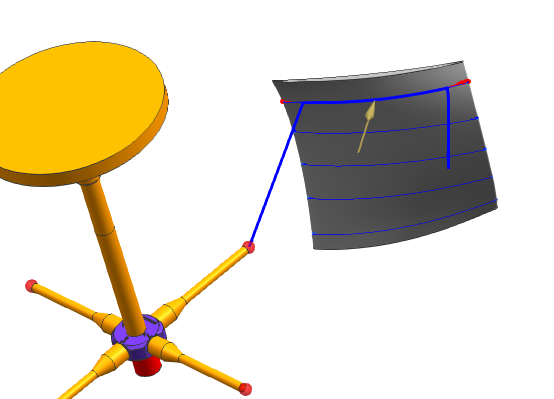

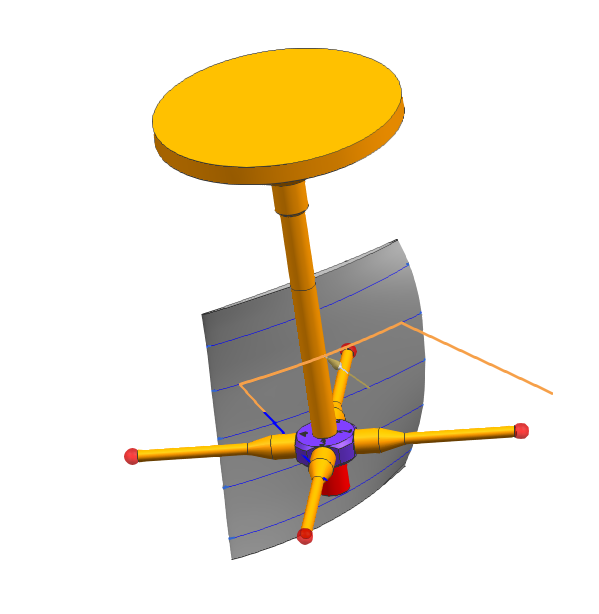

五、完成编程后的轨迹如下图7所示,继续对剩下的3条曲线进行检测编程,如下图8所示,叶片左侧边缘探针头号码为2,因步骤一致,本文不再重复。

NX_CMM检测编程星型探针编程方法

图7

NX_CMM检测编程星型探针编程方法

图8
