NXCMM环境中3-2-1坐标系构建方法


适用版本:V10及以上


建立零件检测坐标系是零件检测的重要步骤,尤其是通过3-2-1方式建立坐标系更是常用,NXCMM为三坐标检测编程提供了大量的坐标系创建功能,也提供了不少坐标系变换功能,但和其他三坐标检测编程软件不同的是NXCMM并没有单独给出3-2-1建坐标的功能,用户在使用的时候常常会有困惑,是不是NXCMM无法进行简单的3-2-1建坐标,本次的技巧就从这个问题说起。

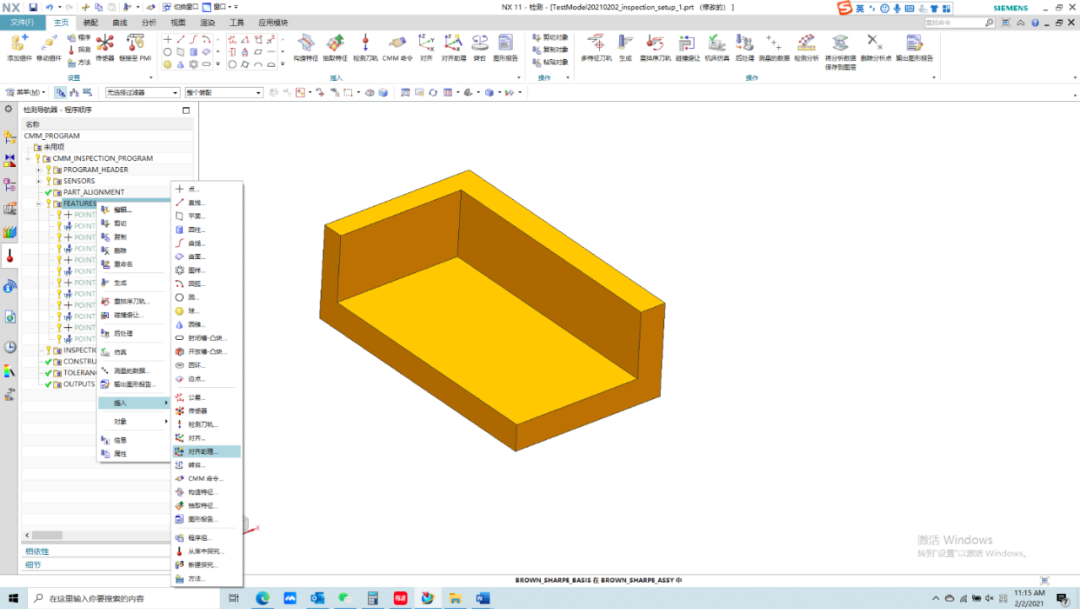

创建检验文件,加载零件、加载机床、测座、探针、夹具等机床零件和附件,选择特征组【右击】选择【插入】,选择【对齐助理】,如下图所示。


在NXCMM环境中通过3-2-1方式建坐标系

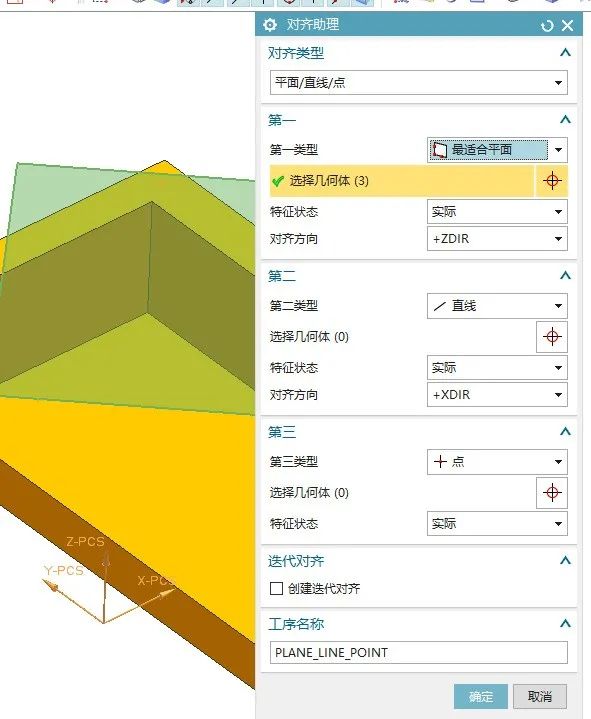

在对齐助理对话框中选择【平面/直线/点】的方式创建坐标系,在第一类型中选择【最合适平面】选项,选择合适的几何特征并创建更佳拟合平面形成第一基准,如下图所示。


在NXCMM环境中通过3-2-1方式建坐标系

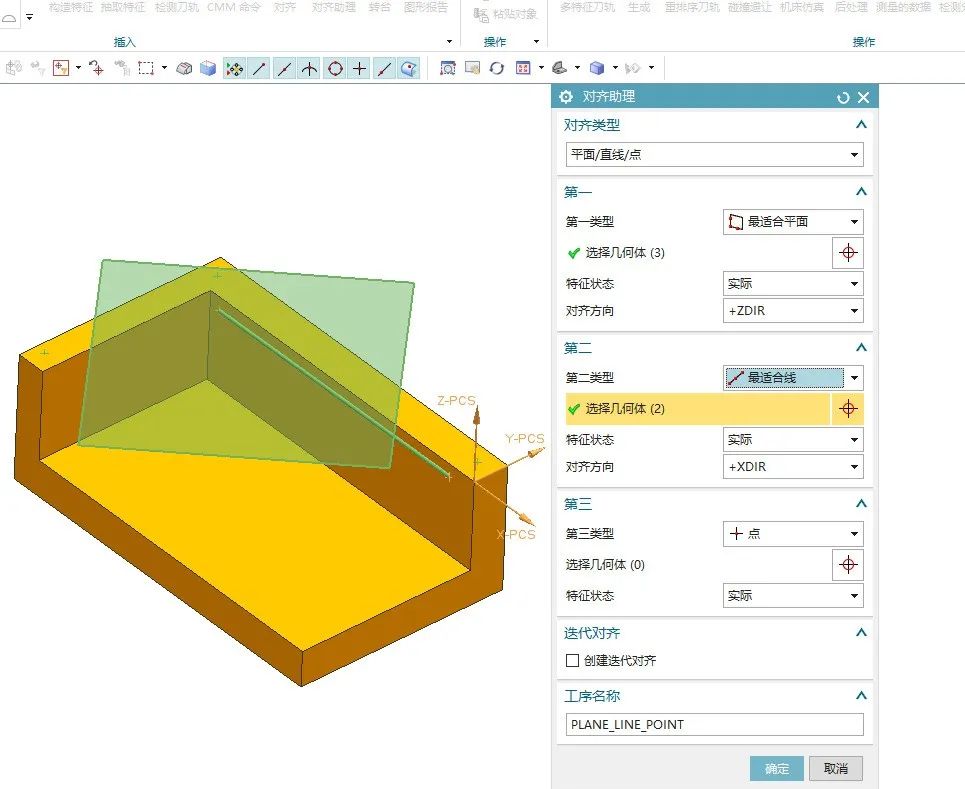

在第二类型中选择【最适合线】,选择合适特征后创建更佳拟合直线,形成第二基准,如下图所示。

在NXCMM环境中通过3-2-1方式建坐标系

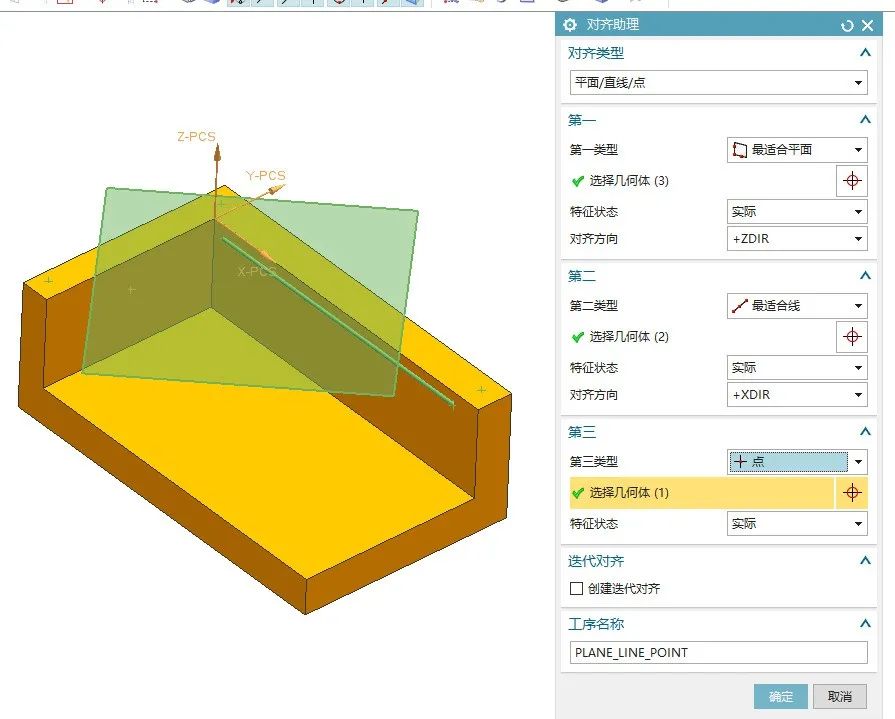

在第三类型中选择【点】特征,创建第三基准,随着选择的进行,零件检测基准也会定位至应有的位置,如下图所示。

在NXCMM环境中通过3-2-1方式建坐标系

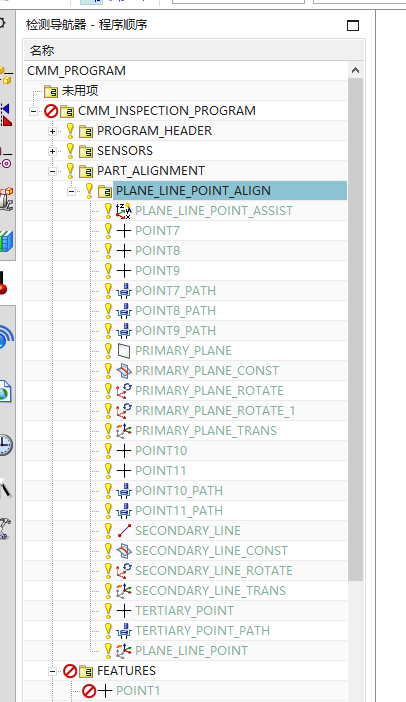

单击【确定】按钮后,在结构树零件对齐目录下形成面/线/点的零件对齐检测过程,接下来即可进行常规的检测编程操作。

在NXCMM环境中通过3-2-1方式建坐标系
