Siemens PLM Software产品NX介绍

Siemens PLM Software 的产品开发解决方案 NX™ 为企业提供了应对各种复杂制造状况的解决方案。


NX的应用范围涵盖了产品概念设计、工程实施和生产制造的各个方面,除了用于计算机辅助设计、工程和制造 (CAD/CAM/CAE) 的工具集以外,NX 还支持在设计师、工程师和更广泛的组织之间进行协同。并且,借助应用广泛、功能强大的集成式应用程序套件,NX 可帮助企业做出更好的管理决策,大幅提升产品质量和生产效率。


目前,全球众多企业都在寻求更好的解决方案来实现生产制造的保质增效, NX 产品开发解决方案应运而生。


产品开发解决方案NX的优势:


实现产品开发转型

产品开发解决方案NX能够对产品开发各个组织部分进行整合,优化生产流程,减少管理成本,提高生产效率,减少产品研发生产周期,让企业可以将更多的资源应用于产品创新,真正实现产品开发流程转型;


指导产品开发决策

产品开发解决方案NX可以整合产品研发生产各组织间的数据信息,更好指导产品开发过程中的决策;


缩短产品开发周期

产品开发解决方案NX可以加强产品研发生产各组织之间的协调性,帮助产品开发各组织之间进行及时有效的沟通,前面提升各组织之间的效率,缩短产品开发周期;


完善产品开发流程

产品开发解决方案NX借助全面的集成式工具集,使设计师、产品和制造工程师之间能够无缝共享数据,帮助企业审视研发生产各环节,剔除冗余环节,完善产品的开发流程。


NX CAD

NX 设计是一种集成式产品设计解决方案, 与仅支持 CAD 的解决方案和封闭型企业解决方案不同,NX 设计能够在开放型协同环境中的开发部门之间提供最高级集成。


NX CAM

NX制造解决方案为企业提供从 CAM 到 CNC 控制器的一整套零件制造解决方案。 使用 NX 制造解决方案,可以帮助提高零件制造效率,包括缩短 NC 编程和加工时间、提高产品质量、提升资源的利用率。


NX CAE

NX仿真解决方案为高级分析师、工作组及设计师提供一个现代化的多学科计算机辅助工程(CAE)环境,提高产品决策的准确性和速度。


UG 的功能模块

UG NX功能非常强大,涉及到工业设计与制造的各个层面,是业界最好的工业设计软件包之一。UG NX整个系统由大量的模块所构成,可以分为以下4大模块。


一、 GATEWAY模块

GATEWAY模块即基础模块,它仅提供一些最基本的操作,如新建文件、打开文件,输入/输出不同格式的文件、层的控制和视图定义等,是其他模块的基础。这部分其实和其它所有软件的基础都一样,都是互通的。


二、 CAD模块

UG的CAD模块拥有很强的3D建模能力,这已被许多知名汽车厂家及航天工业界各高科技企业所肯定。似乎现在所有的人都觉得UG这个软件生来就应该是为汽车生产商等大型企业服务的,这是一个绝大的误区。只要是牵涉到生产型的企业都用得上。CAD模块又由许多独立功能的子模块构成,常用的有:

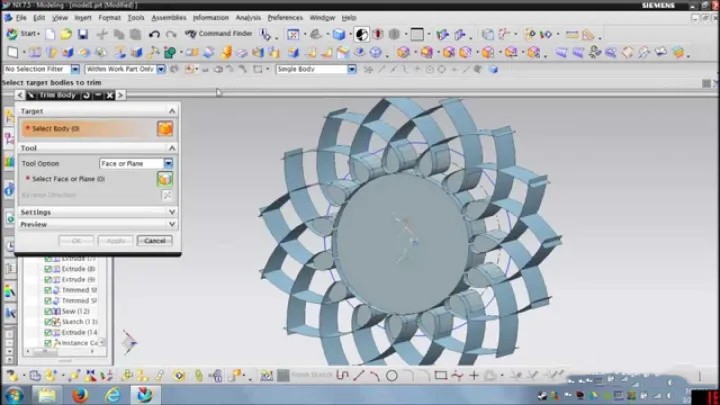

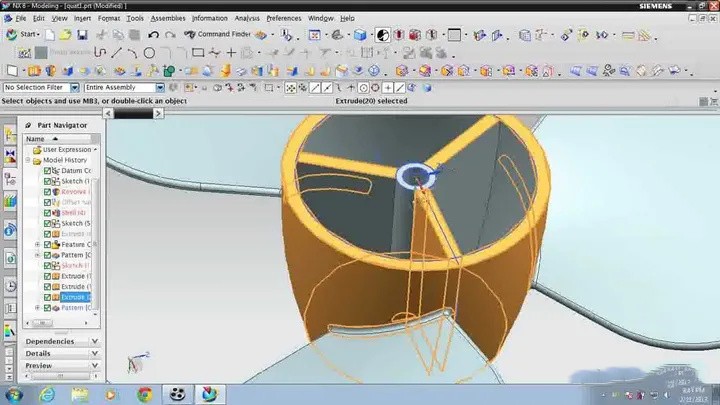

MODELING(建模)模块

该模块提供了SKETCH(草图)、 CURVE (曲线)、FORMFEATURE(实体)、 FREEFORMFEATURE(自由曲面)等工具。本视频重点放在了UG软件的基础入门部分,也就是草图部分和一些基础的构建三维模型的工具,从最基本的建模方法开始,举一反三地学会用基本的功能来完成复杂任务的方法。


DRAFTING(制图)模块

该模块使设计人员方便地获得与三维实体完全相关的二维工程图。3D模型的任何改变会同步更新工程图,从而使二维工程图与3D模型完全一致,同时也减少了因3D模型改变而更新二维工程图的时间,制图模块在最后一个视频中有简单的介绍,大家可以通过练习来了解和掌握。


ASSEMBLIES(装配)模块

该模块提供了并行的自上而下或自下而上的产品开发方法,在装配过程中可以进行零部件的设计、编辑、配对和定位,同时还可对硬干涉进行检查。


WAVE(产品系列工程)模块

UG WAVE产品设计技术把参数化建模技术应用到系统级的设计中,使参数化技术不仅仅局限于单个部件内,而且能在部件和产品间建立联系,从而便于整个产品的设计控制。


MOLDWIZARDS(模具设计)模块

本模块提供一个与UG的3D建模环境完全整合的模具设计工具,引导使用者进行模具设计工作。3D模型的每一改变均会自动地关联到型腔和型芯。


SHAPESTUDIO(工业设计)模块

本模块可以协助工业设计师快速而准确地评估不同设计方案,提高创造能力。


三、 CAM加工模块

根据建立起的3D模型生成数控代码,用于产品的加工,其后处理程序支持多种类型的数控机床。CAM模块提供了众多的加工模块,如车削、可变轴铣削、固定轴铣削、切削仿真、线切割等。

UG NX系统提供了多种加工复杂零件的工艺过程,用户可以根据零件结构、加工表面形状和加工精度来选择合适的加工类型。在每种加工类型中包含了多个加工模板,应用各加工模板可快速建立加工操作模型。

在交互操作过程中,用户可在图形方式下交互编辑刀具路径,观察刀具的运动过程,生成刀具位置源文件。同时应用其可视化功能,可以在屏幕上显示刀具轨迹,模拟刀具的真实切削过程,并通过过节检查和残留材料检查,检测相关参数设置的正确性。

UG NX提供了强大的默认加工环境,也允许用户自定义加工环境,选择合适的加工环境。用户在创建加工操作的过程中,可继承加工环境中已定义的参数,不必在每次创建新操作时重新定义,从而提高工作效率,避免重复劳动。


四、 CAE模块

工程分析模块,又包含以下3个常用子模块:


1、STRUCTURES(结构分析)模块

该模块能将几何模型转换为有限元模型,可以进行线性静力分析、标准模态与稳态热传递分析和线性屈曲分析,同时还支持对装配部件(包括间隙单元)的分析,分析结果可用于评估、优化各种设计方案,提高产品质量。


2、MOTION(运动分析)模块

该模块可对任何三维或二维机构进行运动学分析、动力学分析以及设计仿真,可以完成大量的装配分析。如干涉检查、轨迹包络等。交互的运动学模式允许用户同时控制5个运动副,可以分析反作用力,并用图表示各构件间位移、速度、加速度的相互关系,同时反作用力可输出到有限元分析模块中。


3、MOLD FLOW ADVISER(注塑流动分析)模块

使用该模块可以帮助模具设计人员确定注塑模的设计是否合理,可以检查出不合适的注塑模几何体并予以修正。


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
