NX自定义刀具名输出设置


适用版本:NX


通常加工中心多以T01 M06数控车床T0101的方式输出换刀指令,但是如果加工过程中使用刀具数量较多,简单的刀具号就无法让现场工作人员快速分辨刀具的类型及尺寸。

并且随着车间管理系统的推广与完善,很多用户都拥有自己的数字刀库,每把刀都有单独的编号,那么下面就介绍几种在加工程序中输出刀具信息的方法。


方法一:刀具名输出

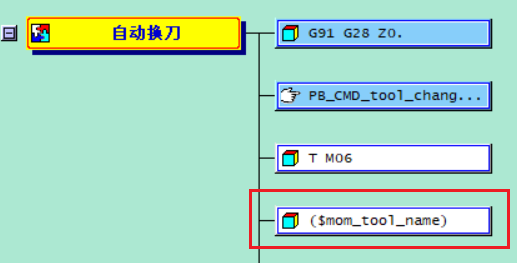

打开后处理构造器,在换刀位置下输出刀具名变量,如下图:


NX自定义刀具名输出方式

图1


后处理后得到如图2所示结果。


NX自定义刀具名输出方式

图2


后处理输出,如下图:


NX自定义刀具名输出方式

图3


方法二:添加自定义事件

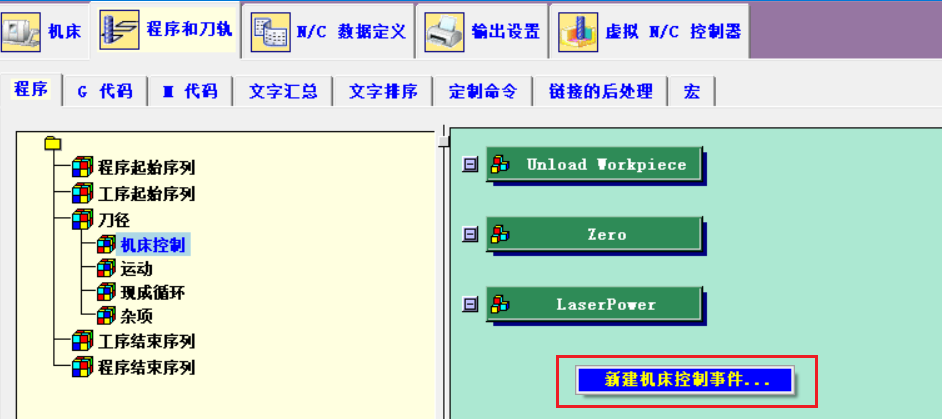

打开后处理构造器,程序→机床控制→空白处右键→新建机床事件,如下图:


NX自定义刀具名输出方式

图4

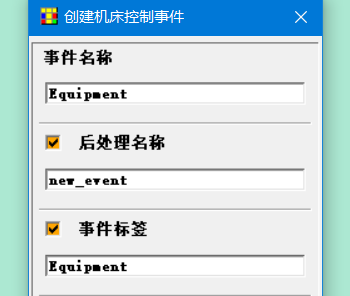

设置事件名称,事件标签,如下图:


NX自定义刀具名输出方式

图5

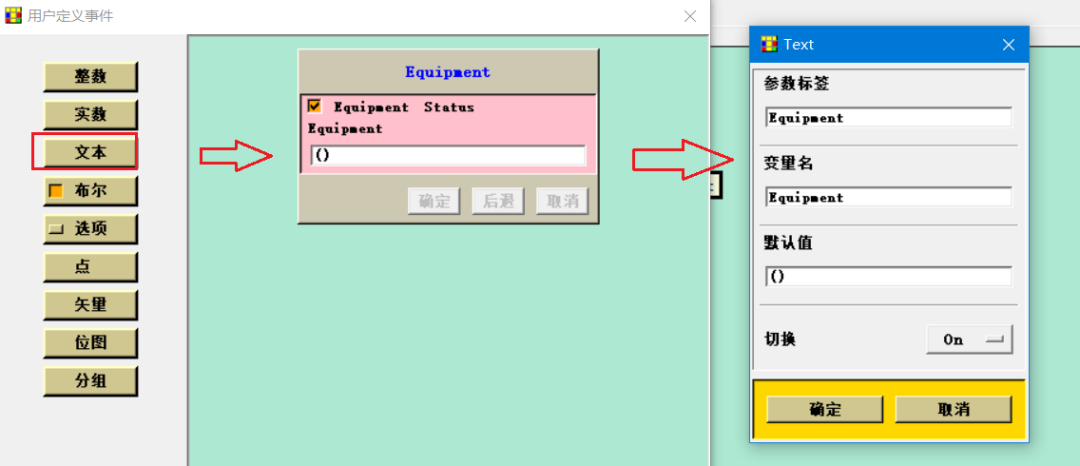

选择文本,设置变量名,如下图:


NX自定义刀具名输出方式

图6

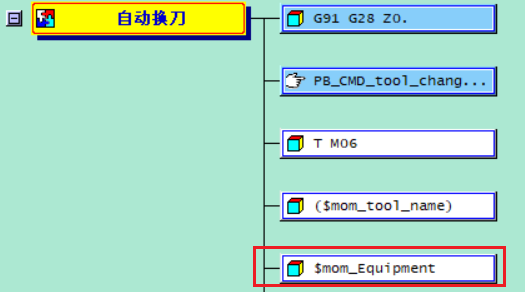

在换刀位置下输出变量,如下图:


NX自定义刀具名输出方式

图7


保存后处理,打开后处理CDL文件,复制事件文本,如下图:

NX自定义刀具名输出方式

图8

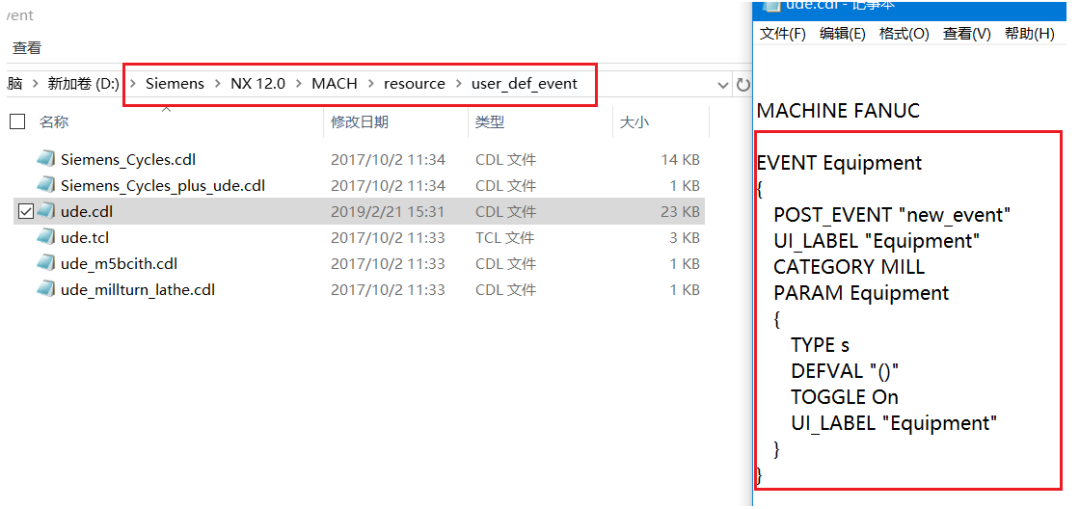

将复制段落,粘贴到安装目录下对应的CDL文件中,如下图:


NX自定义刀具名输出方式

图9

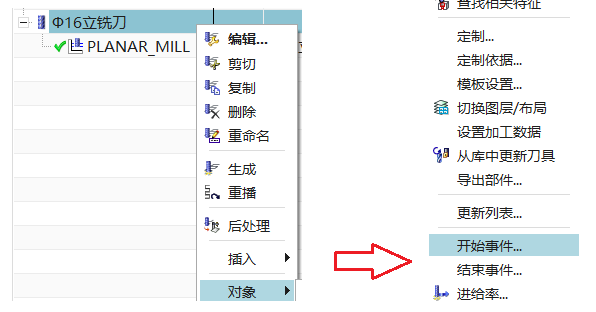

编程时添加开始事件,如下图:


NX自定义刀具名输出方式

图10

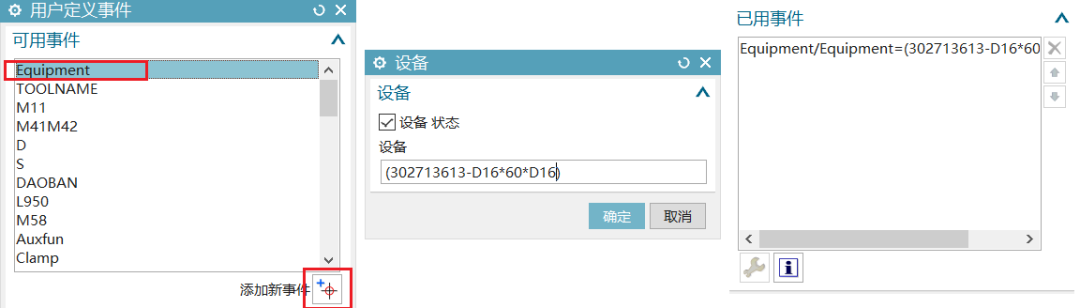

填写刀具信息,如下图:


NX自定义刀具名输出方式

图11

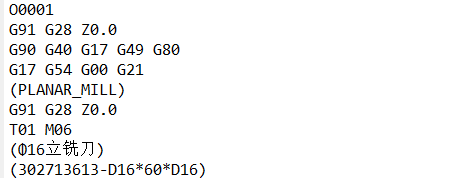

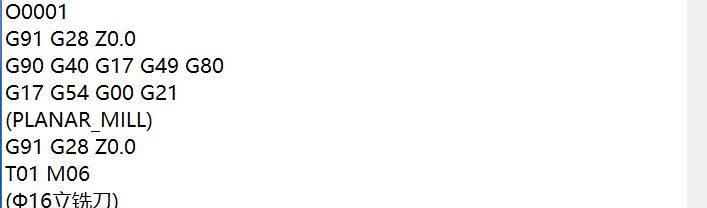

后处理结果如下图:


NX自定义刀具名输出方式

图12


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
