在NX中嵌入电子表格的步骤


适用版本:NX12及以上版本

复杂零部件在共享传递时,一般会包含:模型、输入文件、驱动文件等,管理传递起来比较麻烦。那有方法把这些辅助文件合并在一起吗?有的,NX从12版本起,就为用户提供了嵌入管理器工具。利用此工具可以把外部文件嵌入到部件文件中,在内部访问它们。

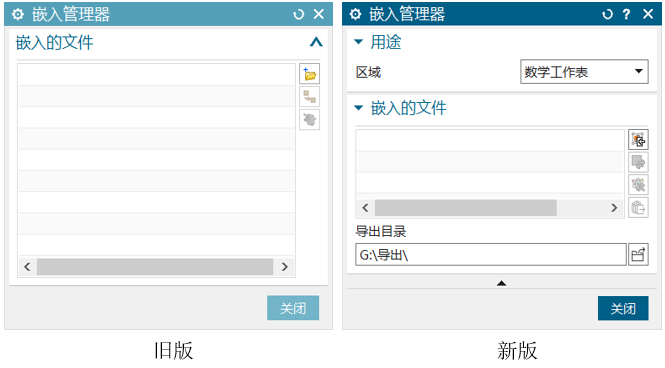

新版对嵌入管理器工具做了功能完善和增强,不仅可以嵌入各种文件,还可以引用表格文件。界面也做了调整,如图1所示:

在NX中嵌入电子表格

图1

嵌入管理器工具现在可以嵌入四种不同的文件存储位置,包括:

  • 数学工作表:可以嵌入.mw或.maple格式文件;
  • 产品模板工作室,可以:图像、引导、文档、自动化、配置、文本。
  • 设计逻辑:可以嵌入.xlsx 或 .xls表格文件;
  • 常规:可以嵌入发送给客户或供应商所需的任何文件类型;

下面为大家演示一下设计逻辑位置嵌入对应表格文件的操作流程,具体如下:

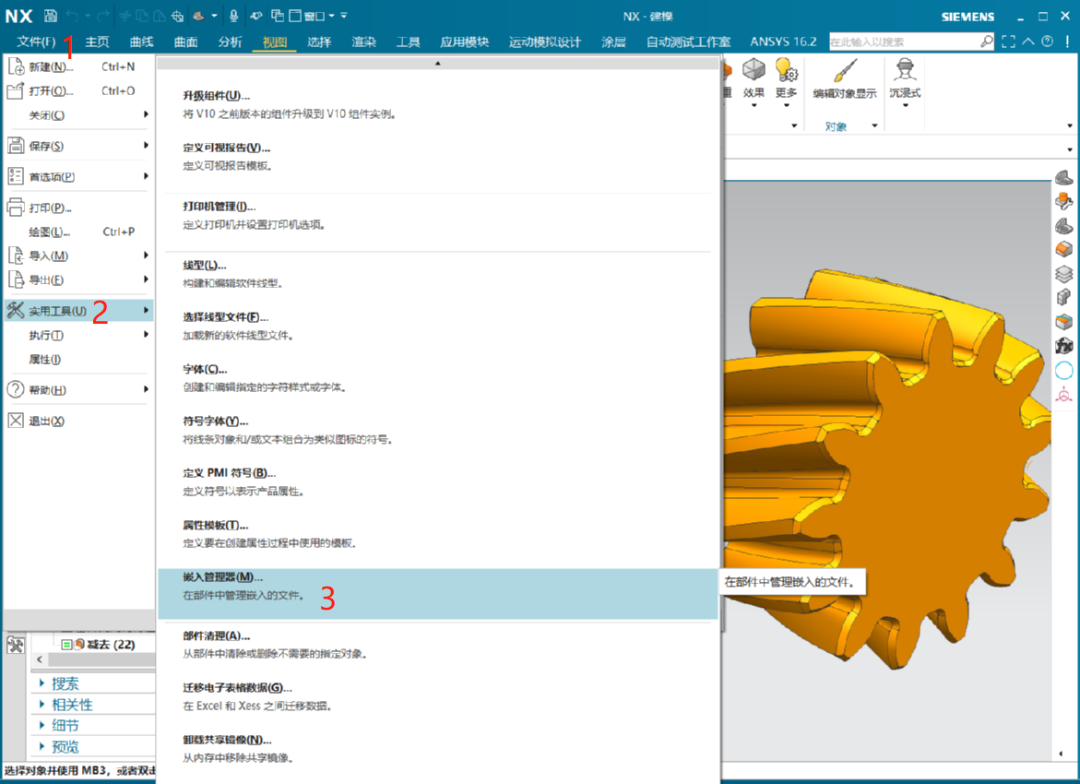

嵌入管理器工具是把一些文件嵌入到部件中,所以,需要先打开一个要嵌入文件的模型文件,然后选择文件选项卡→实用工具→嵌入管理器。如图2所示:

在NX中嵌入电子表格

图2

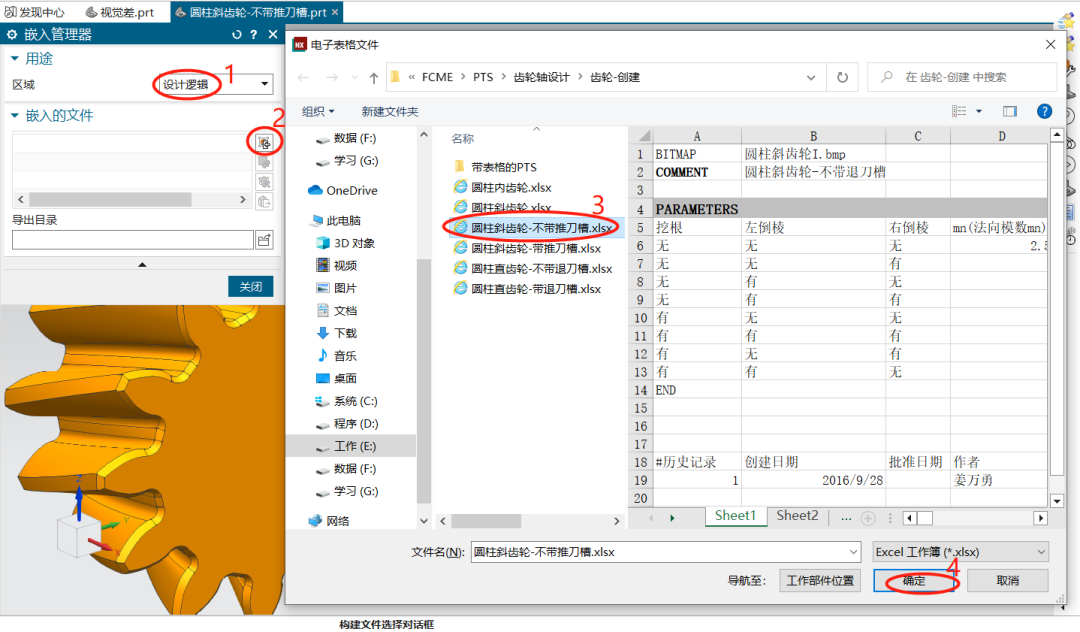

启动嵌入管理器工具后,在嵌入管理器对话框中,从区域列表中选择设计逻辑,然后单击在部件中嵌入操作系统文件在NX中嵌入电子表格。在电子表格文件对话框中,选择部件中的表达式引用的电子表格文件,然后单击确定。电子表格文件将添加到内嵌文件列表中。如图3所示:

在NX中嵌入电子表格

图3

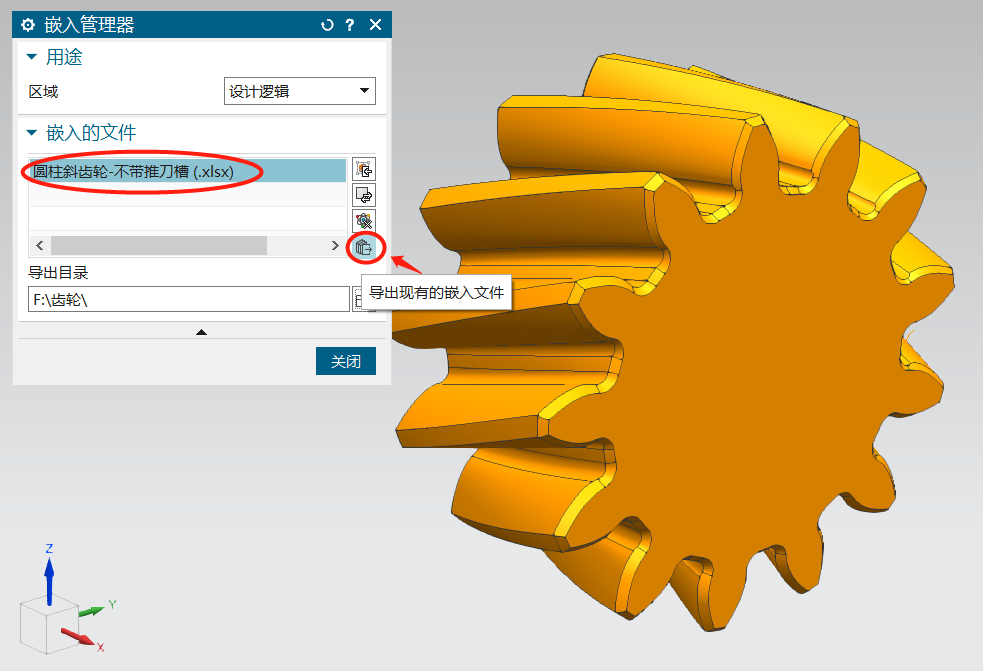

嵌入后的参数表格文件会保存在部件之中,可以替换或删除该文件。可以随模型文件一起分享传递给其它人,接收者可以打开模型文件把表格文件导出到本地,如图4所示。

在NX中嵌入电子表格

图4

表格文件嵌入以后,还可以在表达式中引用内嵌电子表格单元格并共享部件文件。部件文件的接收方可以更改部件文件中的特征,或新建引用内嵌电子表格中值的表达式。下一期为大家介绍一下引用电子表格的方法。
