UG NX旋转模型时如何设置自定义旋转点

 在使用UG软件进行模型查看过程中，旋转模型的时候，默认是按照坐标原点旋转，如果想自定义旋转点，应该如何操作实现呢？

工具/原料

• 教程以UG6.0为例

方法/步骤

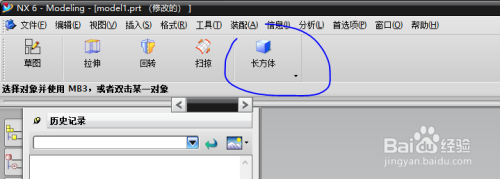

1. 教程以新建的长方体模型为例，首先是点击长方体命令。

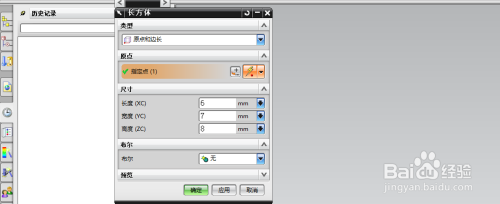

2. 在长方体窗口，设置长方体参数。



3. 设置好参数之后，单击确定键即可绘制长方体。



4. 鼠标右键单击绘图区空白处，不能鼠标右键单击模型。

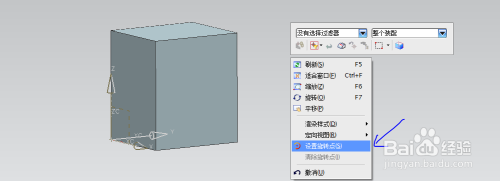

5. 在右键菜单中选择设置旋转点命令。



6. 然后在绘图区设置旋转点，旋转点可以设置在模型上，也可以设置在模型外。



7. 设置好了旋转点，如果想清除旋转点，右键单击绘图区空白处，此时弹出的右键菜单中就有清除旋转点命令。

   END
