UG编程入门指南:CAM窗口与平面铣开粗操作

CAM 窗口介绍 / 平面铣开粗的基本操作


知识点: CAM窗口的认识,操作导航器的应用,坐标几何体、刀具、程序名称以及平面开粗的创建。

教学目的 :使学员对加工窗口了解,并对平面铣削能初步的使用。

一:)平面铣基本使用流程:



1. 首先设置建模坐标系。 (建议使用绝对点对刀)

2. 点击【图标开始】 进入加工模块(快捷键 CTRI+AIT+M)

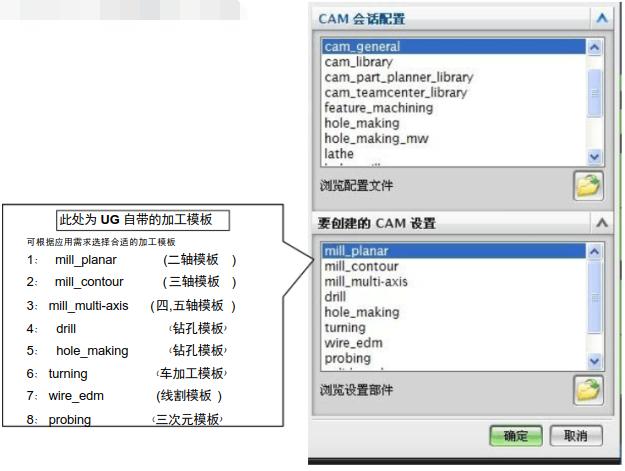

3. 初次进入加工模块需配置加工环境。

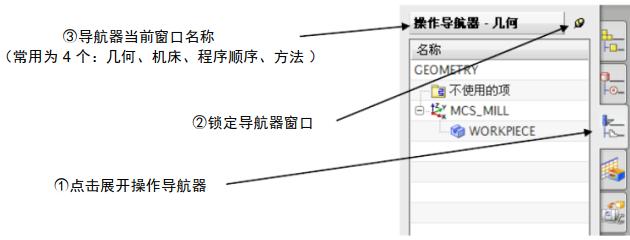

4. 展开操作导航器调整到合适的位置,并将其锁定,以便后续应用。







五: 刀路操作的应用:



(1)生成:就是生成所选区域的刀路轨迹

(2)重播:显示以生成的所有刀路轨迹

(3)删除:删除所生成的刀路轨迹

(4)确认:就是回放刀路(包含 2D 3D 模拟)

(5)过切检查:也就是检查刀具路径是否有过切(切削量大于工件余量)

(6)编辑刀路:可以对所生成的刀路进行修改
