UG模具设计实战：热流道热嘴套设计全攻略

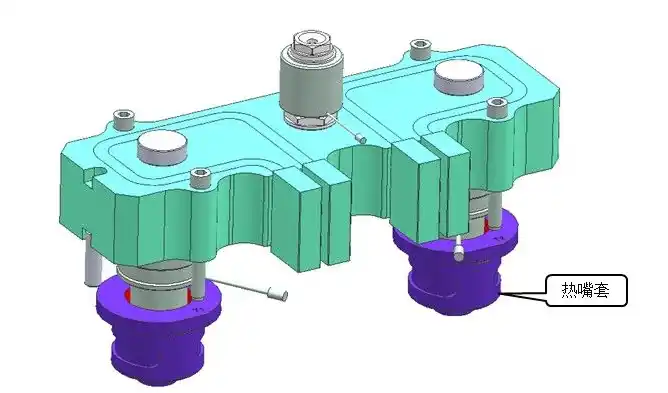

热流道进胶的模具相信大家都不陌生，特别是一些汽车模具非常常见，有一些用到热流道进胶的模具要求热嘴必须设计热嘴套，且热嘴套必须设计运水便于冷却、恒温，那么热嘴套该怎么设计，需要注意什么事项呢？下面我来给大家分享如何设计热嘴套，希望对大家有用。

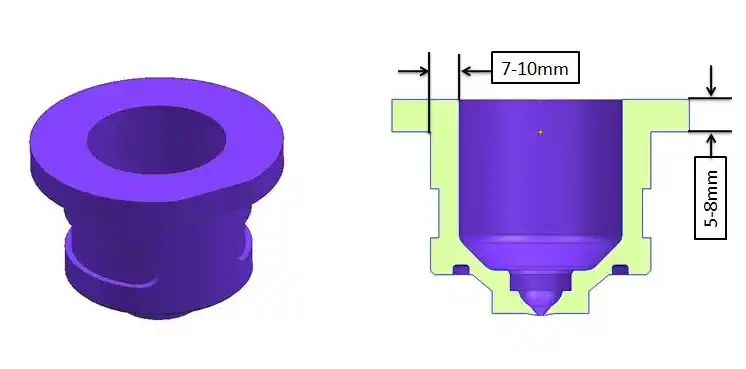

1.热嘴套通常都是做圆的，能加工到位的地方用车床加工，与模仁的配合公差为H7/m6,壁厚要做到7-10mm,挂台深度可以做到5-8mm，如下图所示:

2.热嘴套必须设计运水，保持恒温，下图为几种热嘴套运水的设计方案。

3.由于热嘴套设计了运水，所以热嘴套必须做定位防止转动，将挂台出切一个平位做管位，如图所示：

4.由于热嘴套设计了运水，所以热嘴套必须设计密封圈，防止漏水，密封圈可以设计在热嘴套上，也可以设计在前模仁上，如图所示：
