UG模具设计中3D牛角（牛角式）进胶流道的画法与设计要点

在我们模具设计过程中会遇到画牛进胶，很多模具设计新手都不会在3D里面画，而且画的不够强壮，下面我来大家分享一种3D绘制潜水进胶的方法：

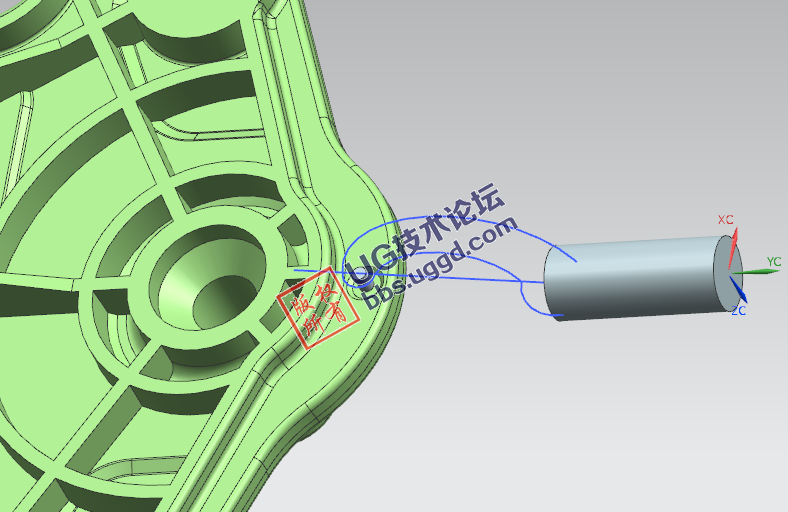

1.首先在草图中创建两圆再修剪两圆得两半圆以及两圆弧,再用圆柱体命令创建一主流道，如图所示：

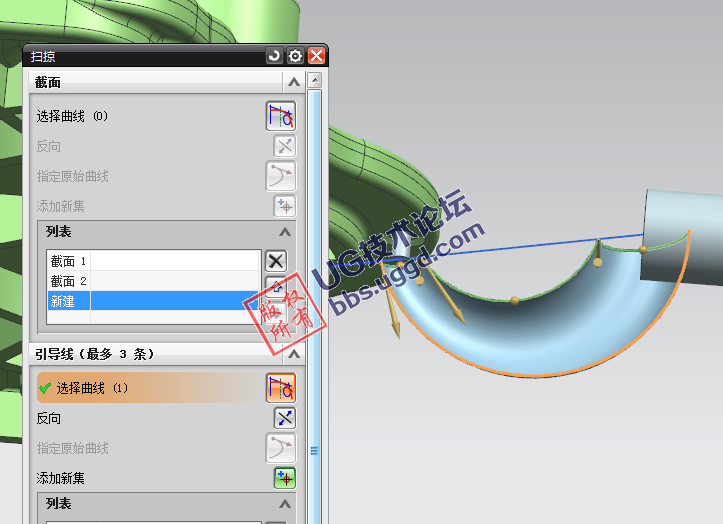

2.再通过扫掠命令，选择两半圆为截面线，选择两圆弧为引导线，得一曲面，如图所示：

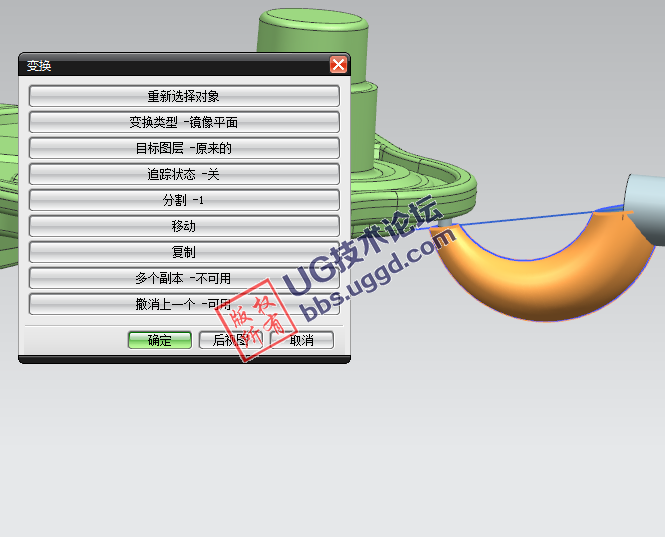

3.再通过变换命令镜像所创建的曲面，加以复制，可得牛角进胶的一部分外型，如图所示：

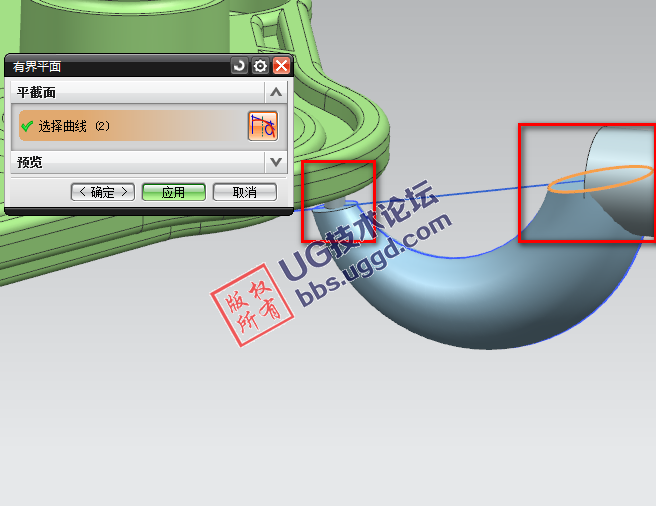

4.接下来通过有界平面的命令，把两曲面的两头部圆孔，创建两圆平面如图所示：

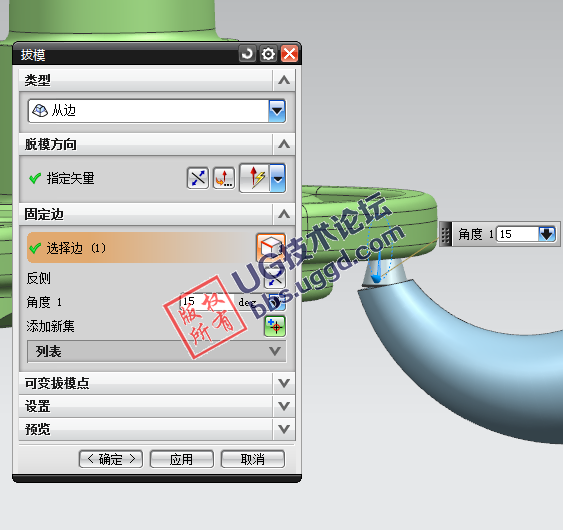

5.将牛角进胶柱体头部拔模，如图所示：

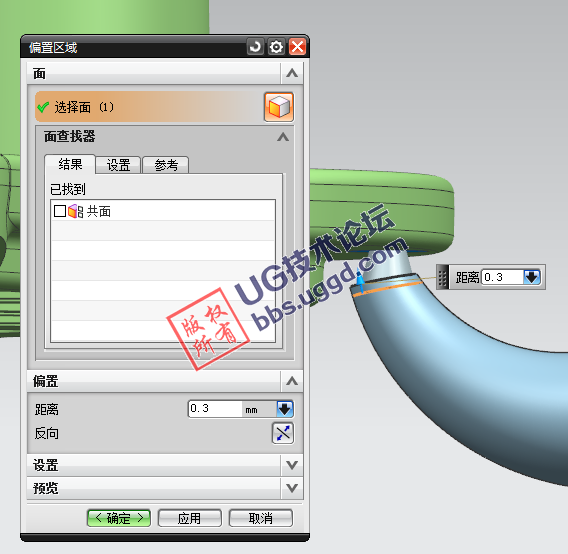

6.利用偏置区域命令偏置牛角头部与柱体相交结合，如图所示：
