UG模具设计难题攻克:全四周倒扣产品设计秘籍

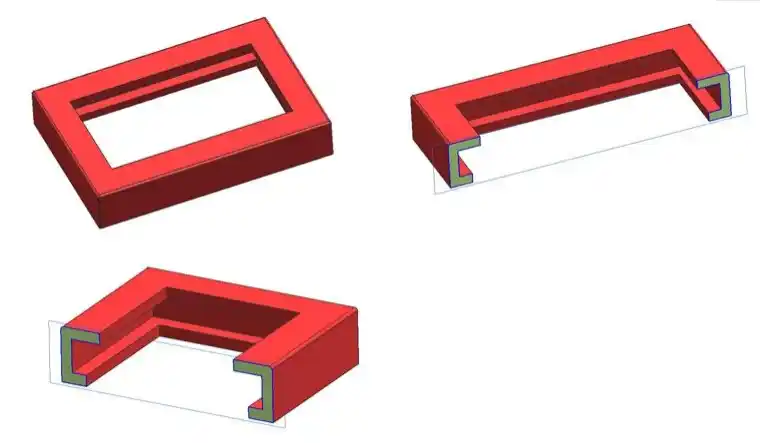

做模具设计的都知道,通常情况下,产品内扣做斜顶,产品外侧倒扣做滑块,那如果产品四周都有倒扣,而且无法做强脱,我们该怎么去设计?如下图产品所示,我们是做斜顶还是滑块?为大家讲解此类产品的设计方案。


1.斜顶无法完全脱倒扣,我们只能考虑能否用斜顶+内滑块的方式进行设计。如下图所示,绿色部件为内滑块,粉红色部件为斜顶。



2.运作原理:前后模部分打开,由于铲机斜度的作用驱动内滑块向内侧移动,先脱离产品4个角落的倒扣,然后4支斜顶顶出产品,同时脱离倒扣,取出产品,合模进行下一个生产.



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
