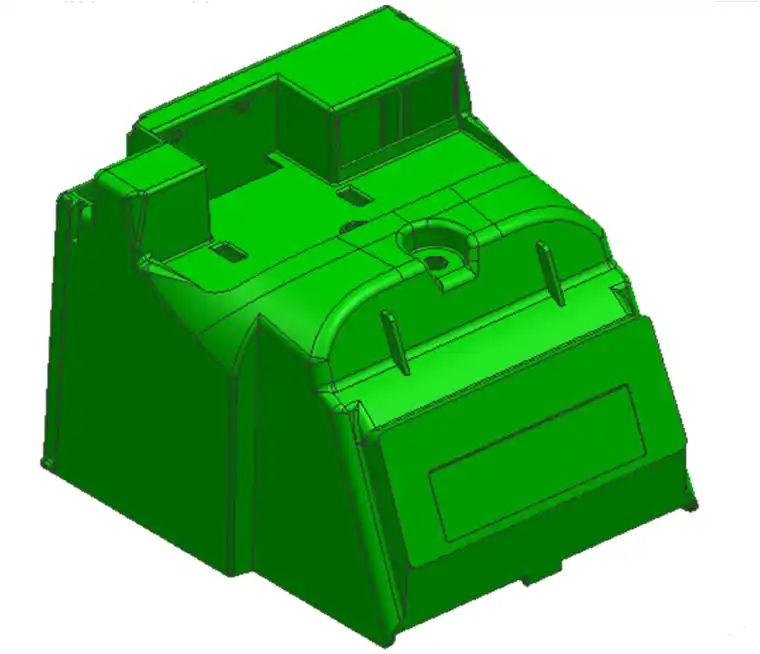

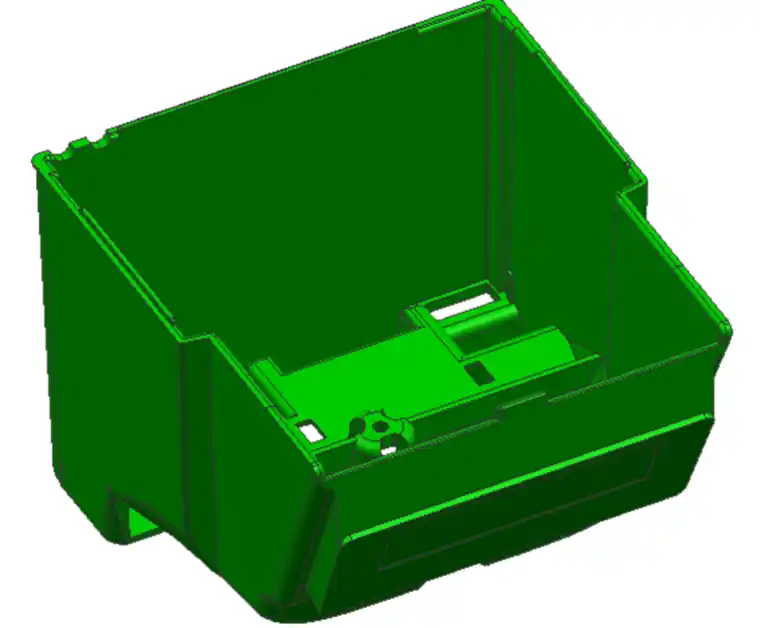

在模具设计时经常会遇见有些产品分型面不知道怎么分很纠结，

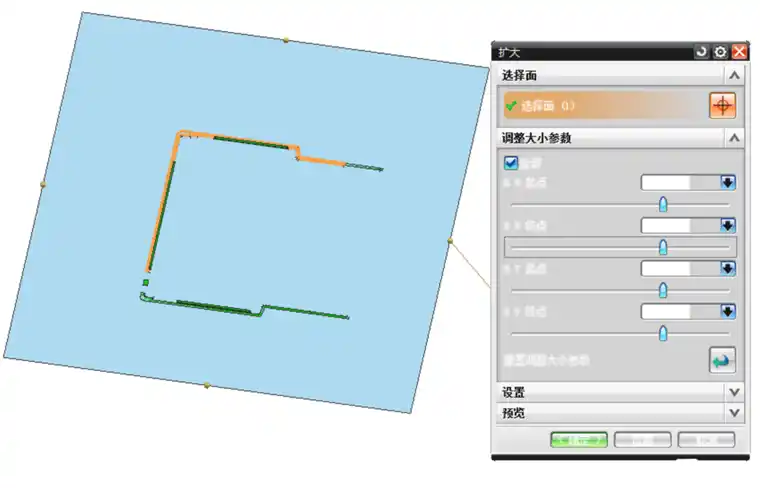

产品平面可用扩大面做分型面

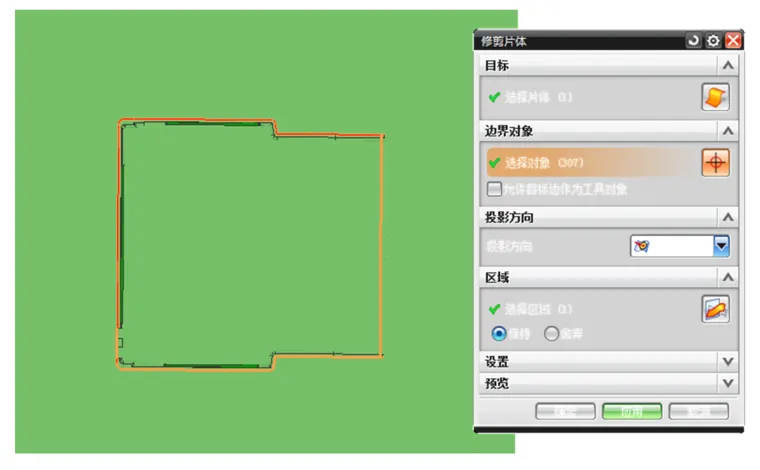

扩大好的分型用修剪片体把多余的修剪掉注意修剪时中间不可有空隙

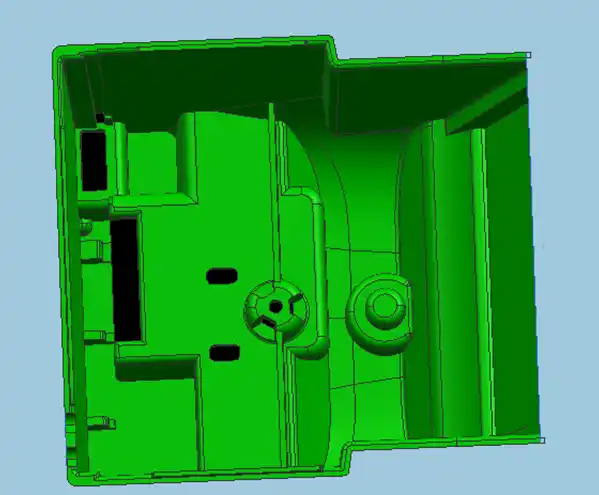

修剪完成后效果

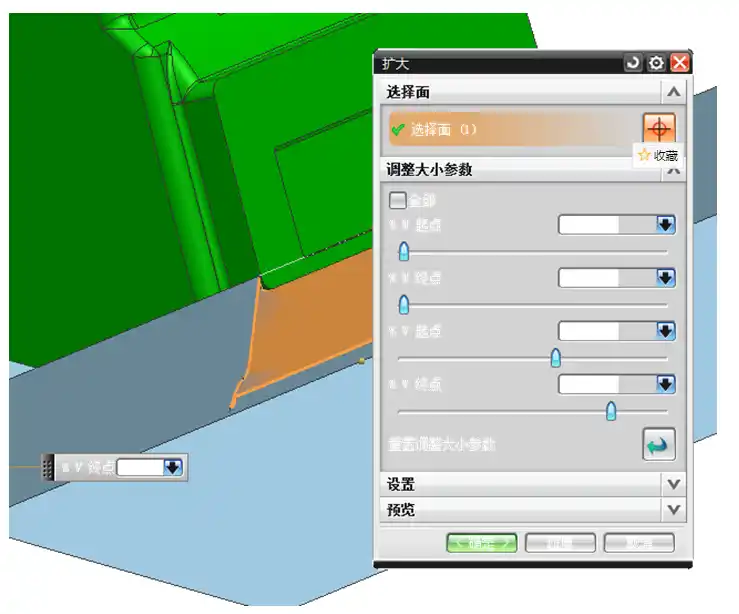

产品有台阶时为了让分型面平整再用扩大面扩大面

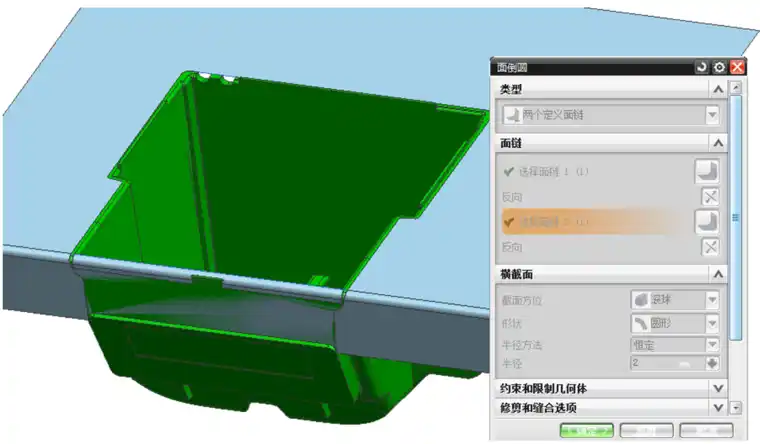

扩大面后两个面之间有R角可用面倒圆进行倒R角

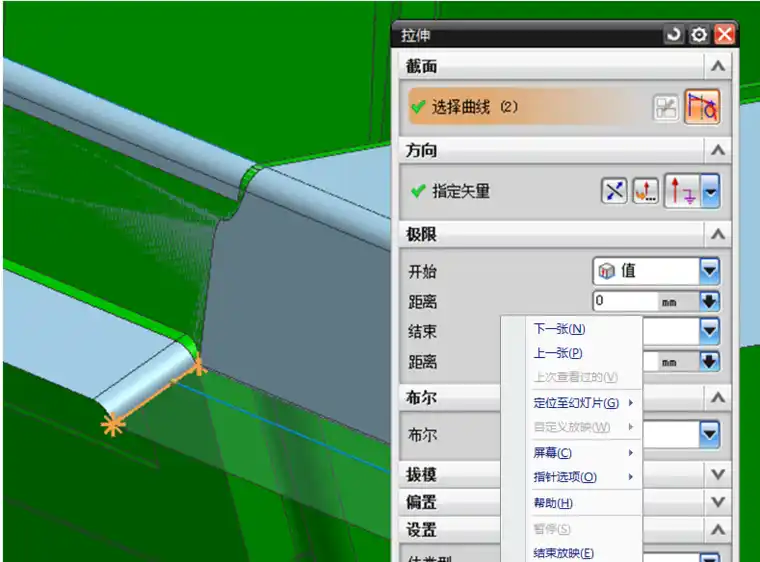

倒完圆角后图示位置可用拉伸面

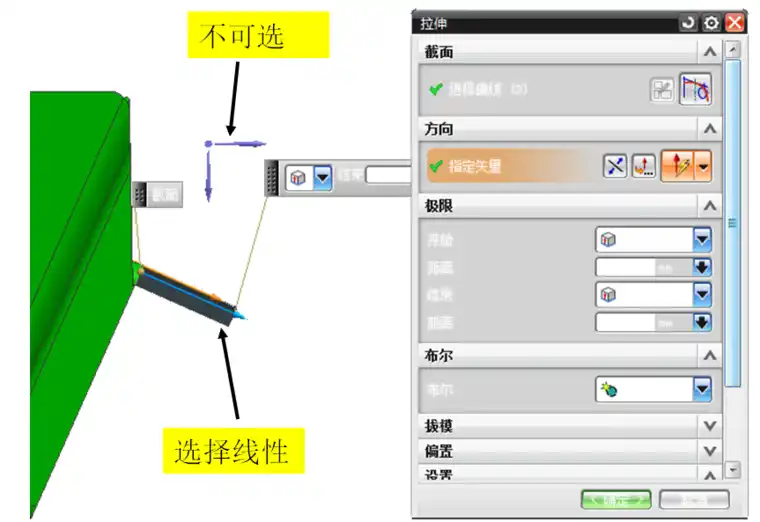

为保证分型面是一个平面注意拉伸时方向不要选坐标轴，

要选择面的线性拉伸10mm左右封胶，

如果分型面不平前后模合模时因加工误差很难合到位从而导致产品批峰

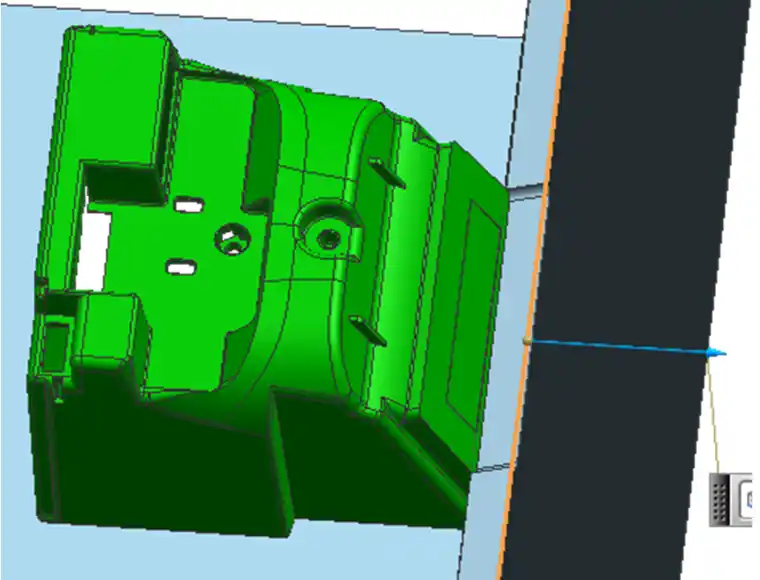

再侧边没有的继续拉抻

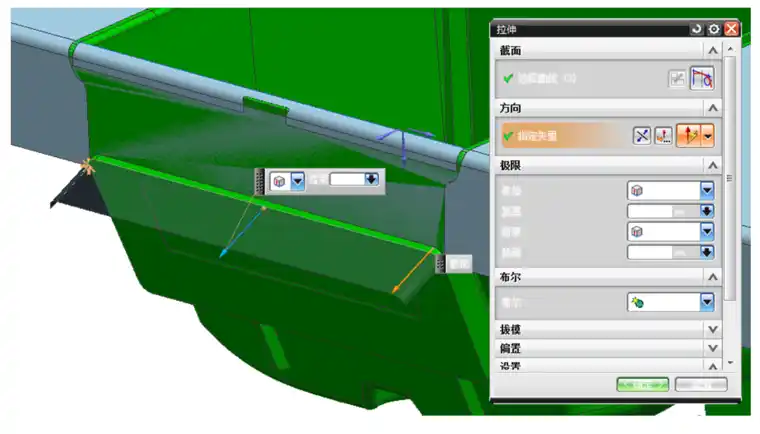

侧边拉抻好后再用拉伸将它们连好

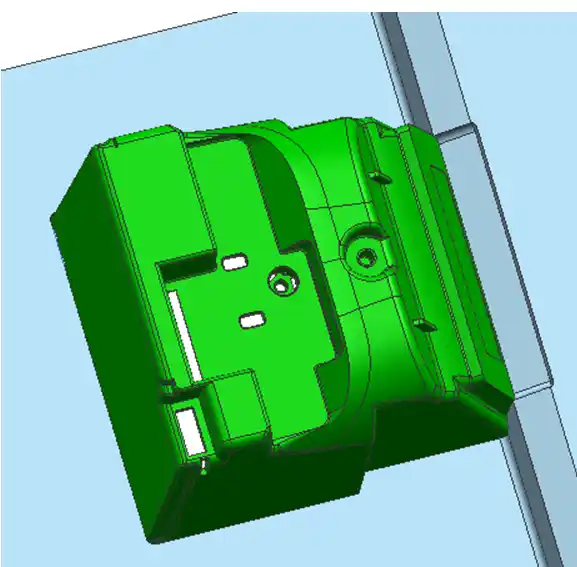

分型面OK
