UG/NX建模技巧：「抽取虚拟曲线」功能解析

一、「抽取虚拟曲线」命令概述

使用抽取虚拟曲线命令从面旋转轴、倒圆中心线和圆角面的虚拟交线创建曲线。

您可以：

抽取旋转面的轴。
抽取圆角面的中心线。仅支持滚球（恒定半径）面和边倒圆。
抽取新的中心线曲线，或通过形状类似立方体或软管的圆形体或片体来重新构建缺少的中心线曲线。
抽取圆角面的虚拟交线。仅支持滚球（恒定半径）面和边倒圆。
选择多个面以创建虚拟曲线。
创建关联虚拟曲线特征。

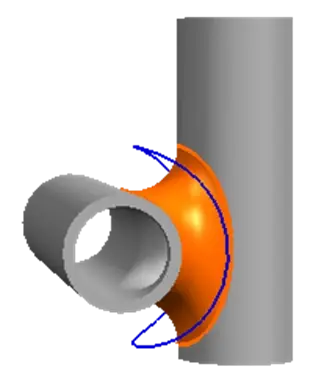

下图显示了高亮显示的圆角面的虚拟倒圆中心线曲线（蓝色）。

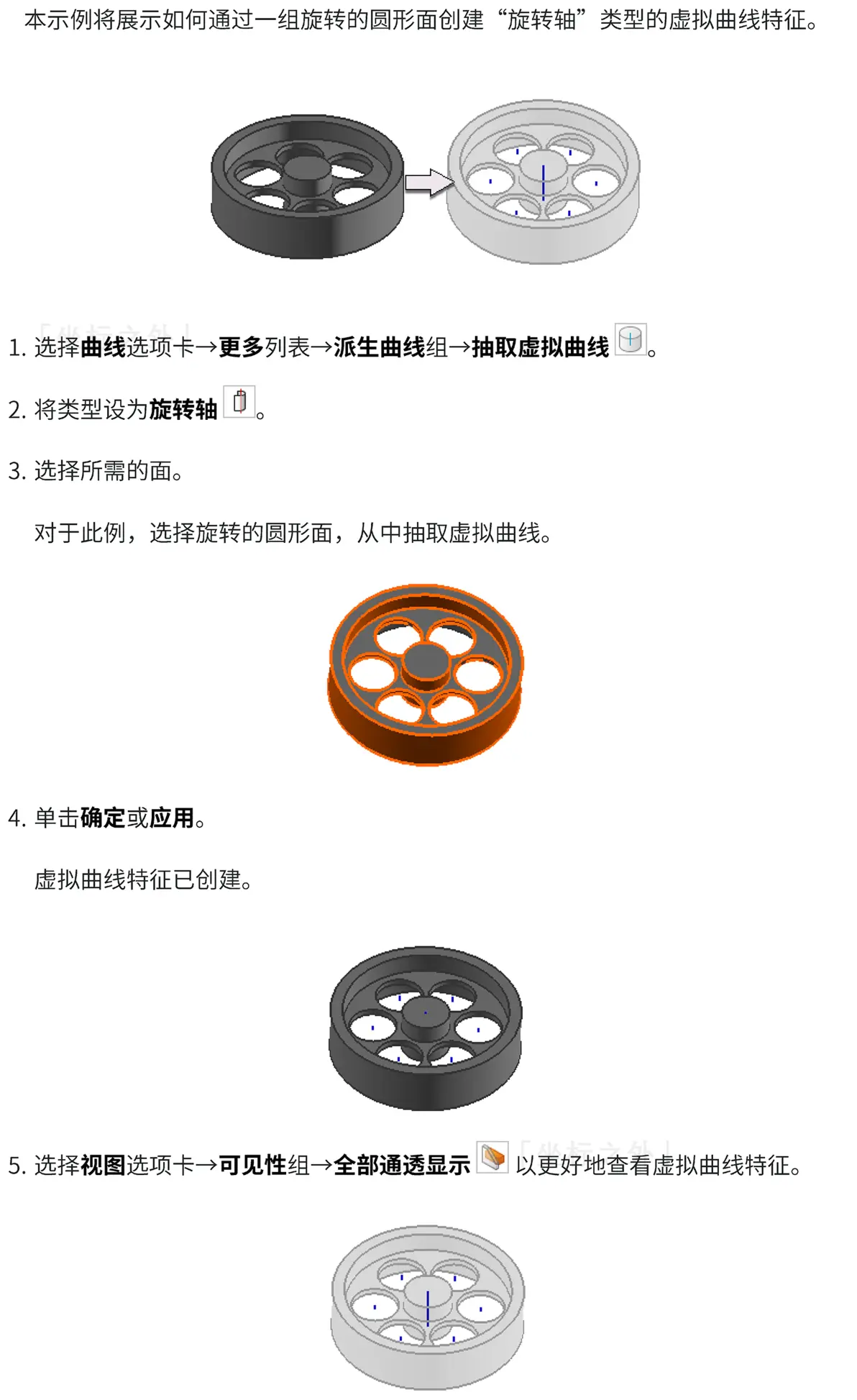

二、示例
