1. 模型背景
该模型为3维模型，为海洋岩土工程中吸力桶的力学性能测试。吸力桶在海洋岩土工程中应用广泛，例如用于支撑海上风机，用以船舶系停，用以安装平板锚等。
吸力桶(Suction caisson)材料为钢材，密度为7.85,弹性模量为215GPa,泊松比为0.28。桶的尺寸为一般海洋岩土工程中的尺寸，直径为10m,桶长为6m,桶厚与顶盖厚皆为0.1m。
2. 建模

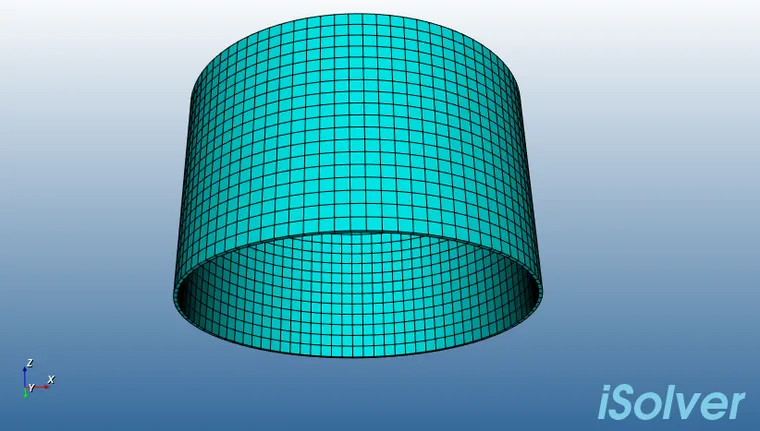

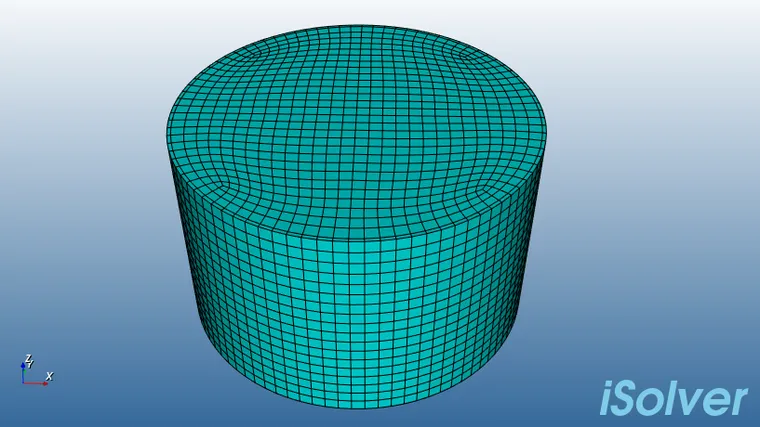

模型网格划分C3D8单元

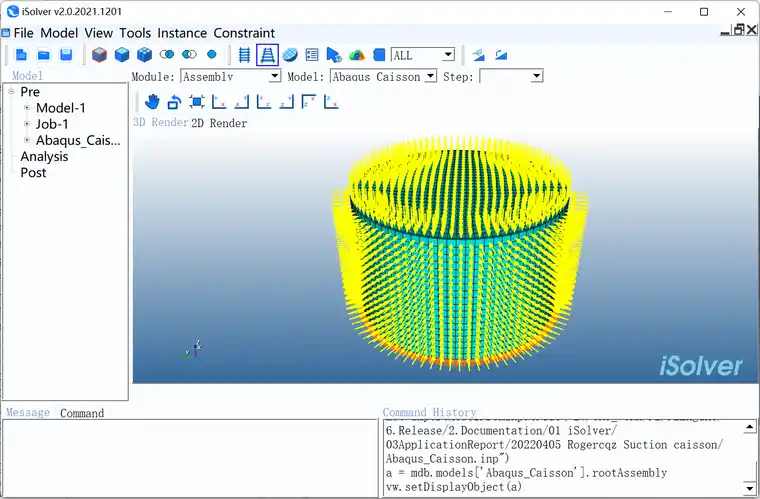

边界条件：底部固定，桶的外侧施加50kPa的压强

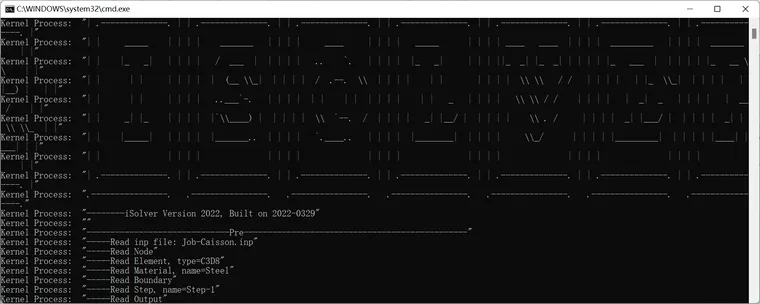

分成10个增量步，每个增量步0.1s，后台采用iSolver求解器计算
3. 结果对比
1) 应力

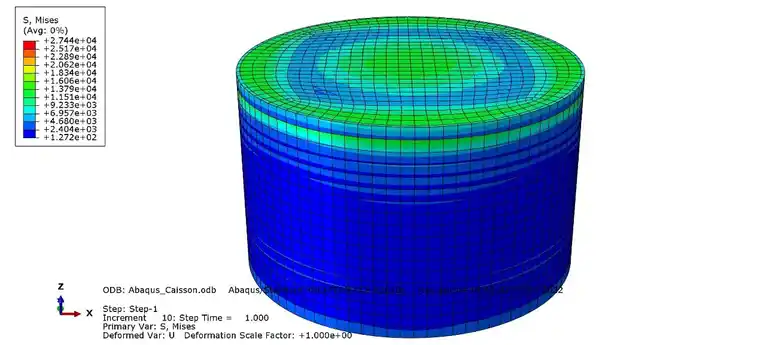

a) 视图1（米塞斯应力）
iSolver结果：
Abaqus结果：

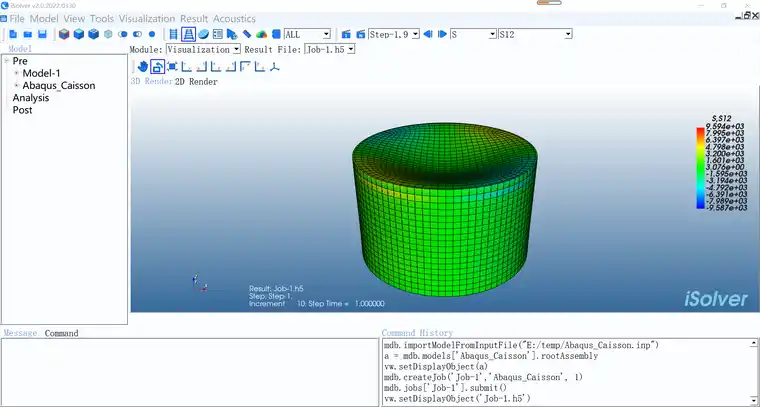

b) 视图2（剪应力）
iSolver结果：
Abaqus结果：
2) 总应变
iSolver结果：
Abaqus结果：

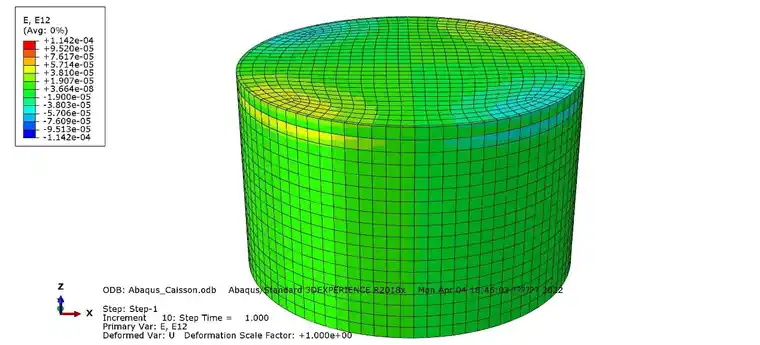

2) b剪应变
iSolver结果：
Abaqus结果：

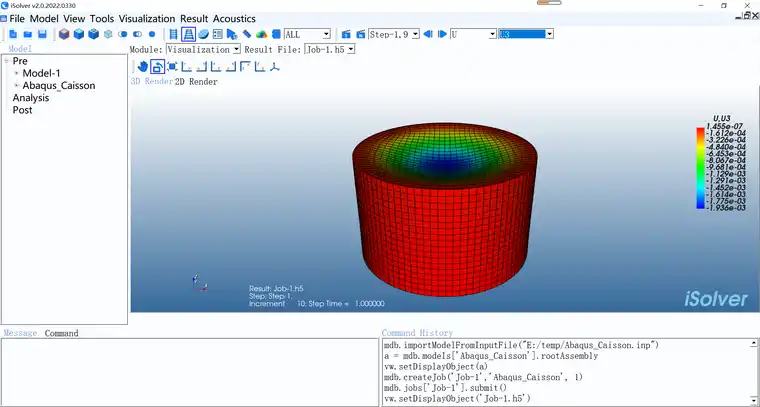

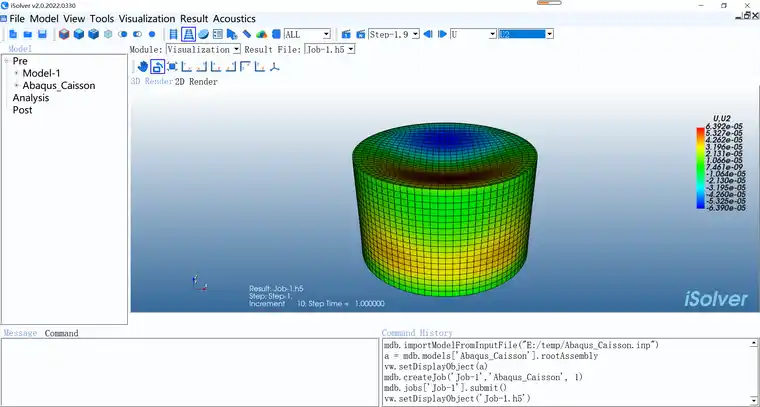

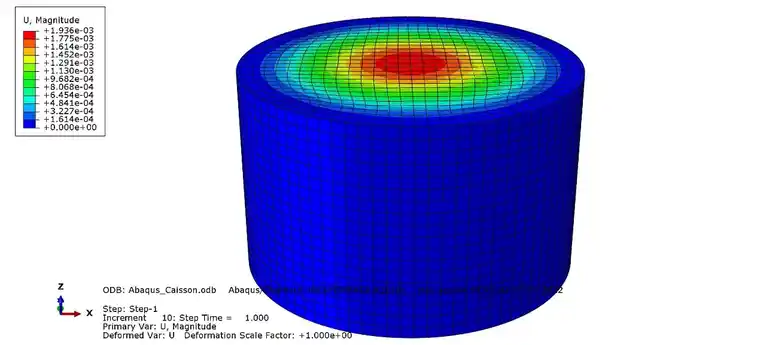

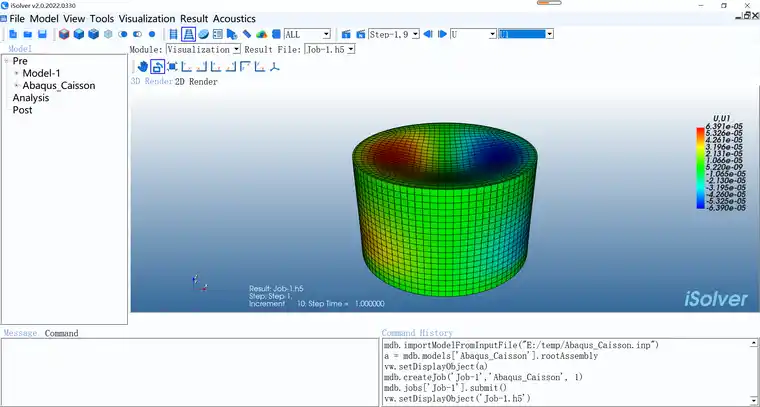

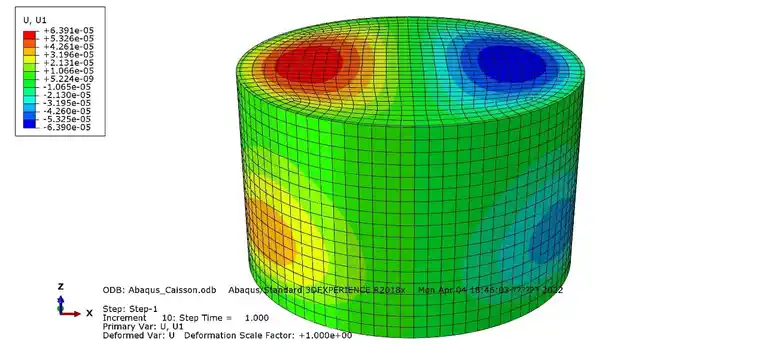

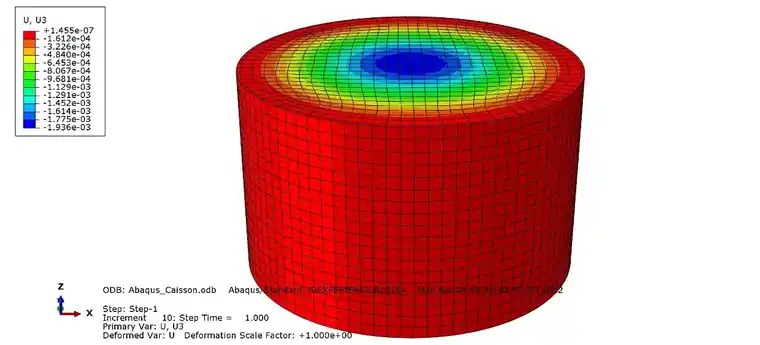

3) 位移
iSolver结果：
Abaqus结果：
iSolver结果：
Abaqus结果：
iSolver结果：
Abaqus结果：
iSolver结果：
Abaqus结果：

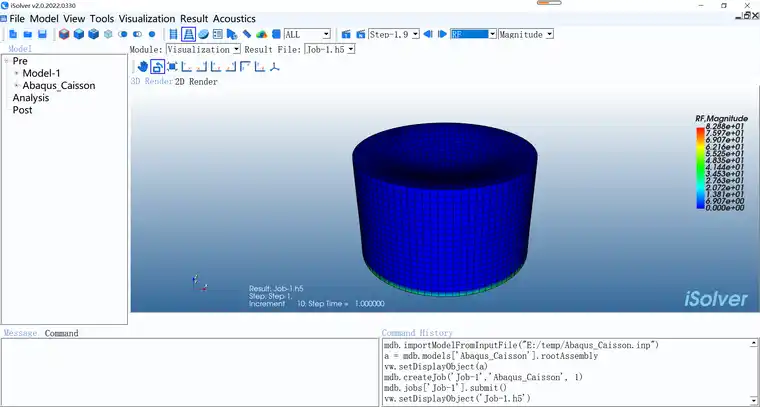

4）支座反力
iSolver结果：
Abaqus结果：
4. 结果对比总表
| 序号 | 结果对象 | ABAQUS | iSolver |
| 1 | 最大Mises应力S | 2.744E+04 | 2.744E+04 |
| 2 | 最大剪应力 S12 | 9.594E+03 | 9.594E+03 |
| 3 | 最大总应变E | 5.547E-05 | 5.546E-05 |
| 4 | 最大剪应变 E12 | 1.142E-04 | 1.142E-04 |
| 5 | 最大总位移 U | 1.936E-03 | 1.936E-03 |
| 6 | 最大位移 U1 | 6.391E-05 | 6.391E-05 |
| 7 | 最大位移 U2 | 6.392E-05 | 6.392E-05 |
| 8 | 最大位移 U3 | 1.455E-07 | 1.455E-07 |
| 9 | 最大支座反力 RF | 8.288E+01 | 8.288E+01 |
5. iSolver免费下载
iSolver为免费软件，且无license限制，最新版免费下载地址如下：
https://www.jishulink.com/content/post/337351
