1. 引言：
iSolver为一个完全自主的面向工程应用的通用结构有限元软件，对标Nastran、Ansys、Abaqus设计和实现，具备结构有限元常用分析类型和单元、材料、载荷等基础算法组件，精度和Abaqus一致。本文以Spudcan的材料性质检测为例，演示iSolver的分析流程，并将iSolver和Abaqus计算结果进行对比。
2. 模型背景
该模型为3维模型，为海洋岩土工程中Spudcan的材料性质检测。Spudcan在海洋岩土工程中的应用广泛，例如海上钻井平台，海上风机等。
Spudcan材料为钢材，弹性模量为215GPa,泊松比为0.28。其尺寸为海洋岩土工程中的常用尺寸
3. 建模
模型如下：

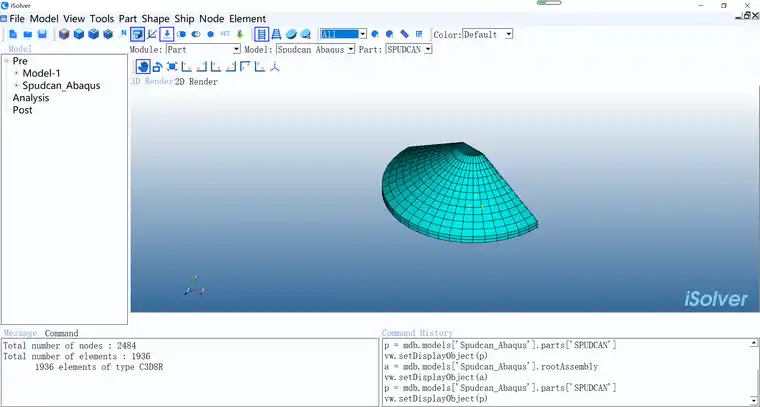

模型网格划分C3D8R单元：

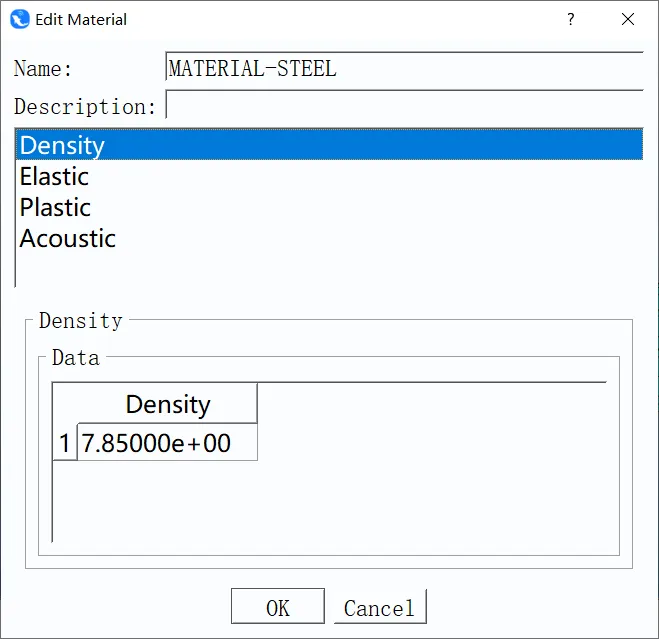

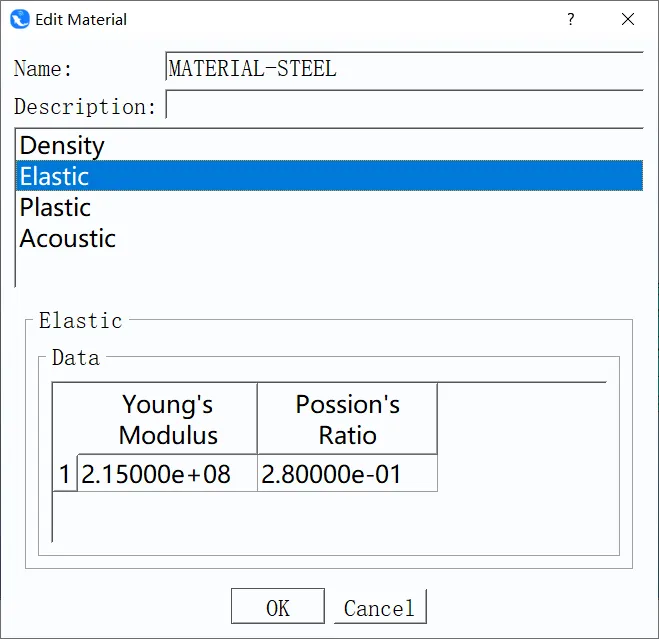

材料属性如下：

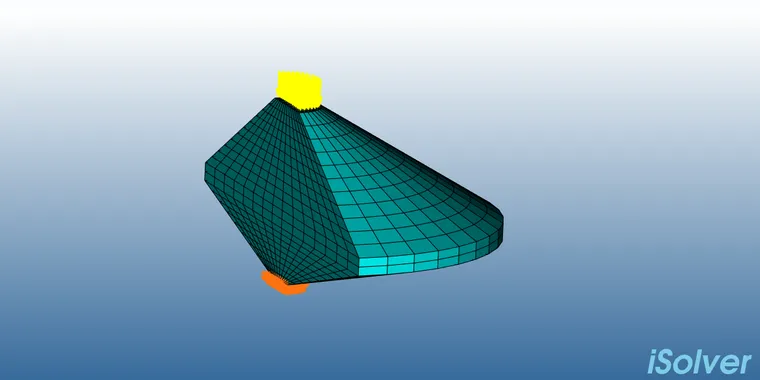

边界条件：底部固定，顶部受荷载
4. 结果对比
1) 应力
a) 视图1

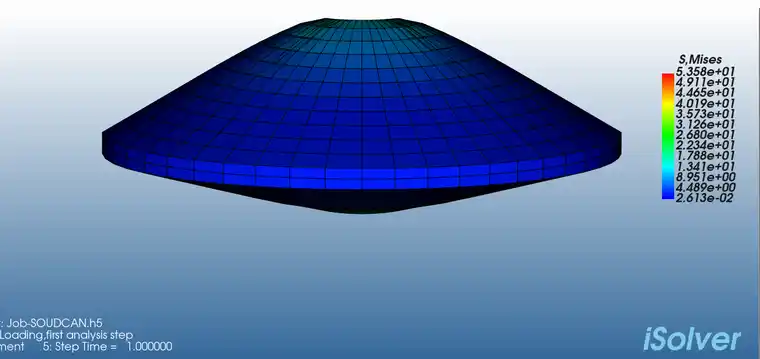

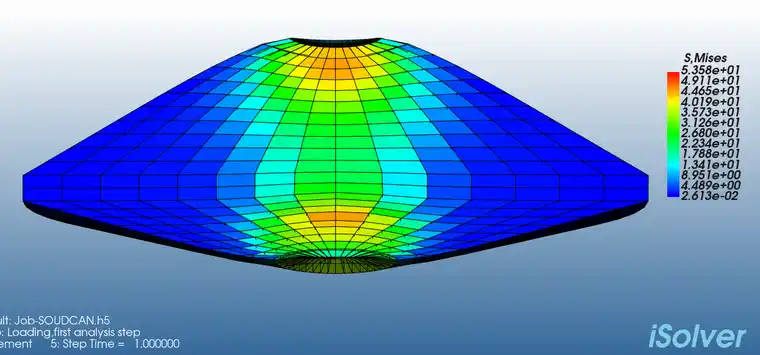

iSolver结果：
Abaqus结果：
2) 应变

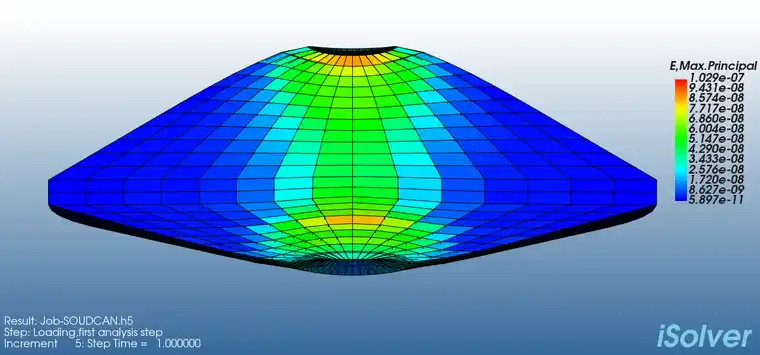

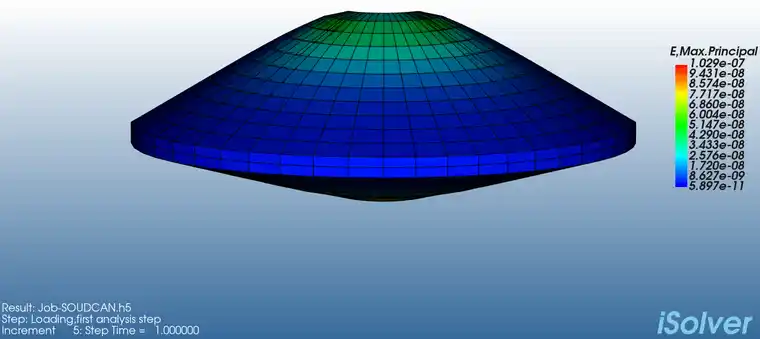

iSolver结果：
Abaqus结果：
3) 位移
a) 视图1

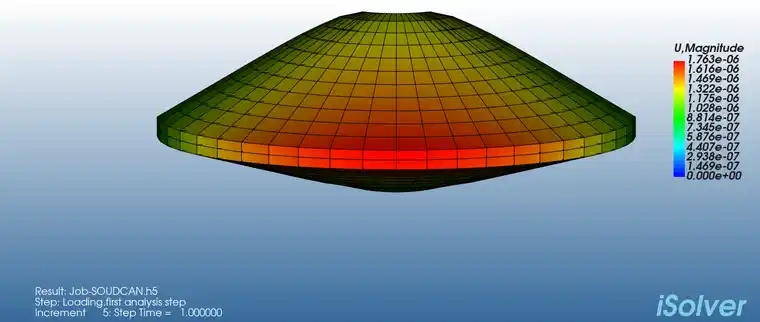

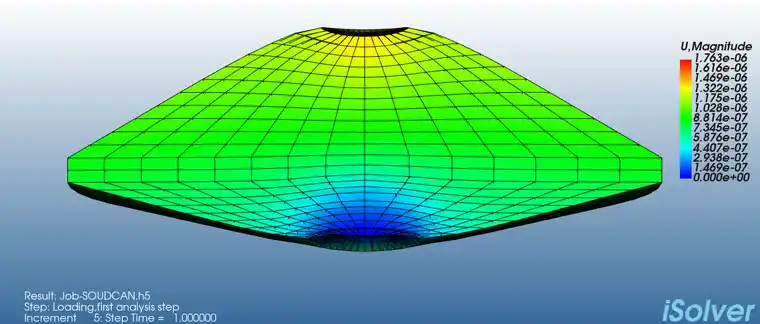

iSolver结果：
Abaqus结果：
5. 结果对比总表如下
由以上结果云图分析可知，iSolver和ABAQUS两个求解器对同一模型分析的结果同一性较好，应力应变的最值发生位置一致，具体数值分析见下表。
| iSolver | ABAQUS | |
| 总应力 | 5.358e+01 | 5.356e+01 |
| 总应变 | 1.029e-07 | 1.029e-07 |
| 总位移U | 1.763e-06 | 1.763e-06 |
6. iSolver免费下载
iSolver为免费软件，且无license限制，最新版免费下载地址如下：
https://www.jishulink.com/content/post/337351
