ABAQUS复合材料建模分析

今天给大家介绍一个ABAQUS复合材料分析的简单案例，案例模型如下图所示。

图1 模型了解

回顾一下ABAQUS的有限元分析流程：

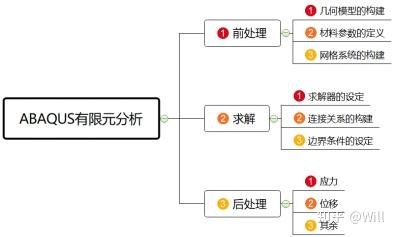

图2 ABAQUS有限元分析流程

一、前处理

1.1 几何模型的构建

模型UG创建，导入ABAQUS中即可。

1.2 材料参数的定义

1.2.1 材料本构

在property模块中，创建材料，选择elastic，Type下选择Lamina，材料参数如图3。

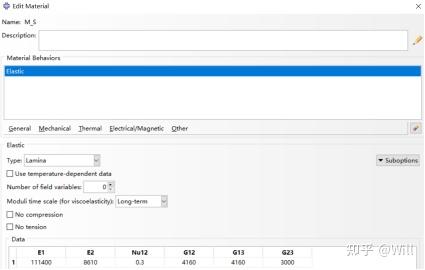

图3 Elastic参数

1.2.2 铺层设置

在property模块中，单击Create composite Layup，Initial ply count设置为4，Element type选择Conventional Shell，单击continue。进入铺层编辑对话框后，其余设置保持默认，鼠标左键双击Region，选择视图区平面为铺层区域，双击Material，Thickness分别设置材料和厚度以及旋转角度，设置如下图所示。

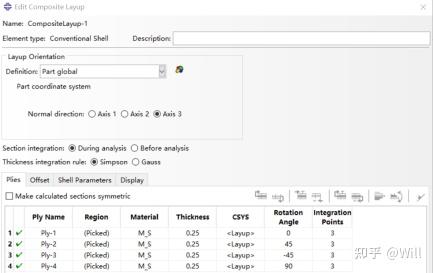

图4 铺层设置

1.3 网格系统构建

1.3.1 网格划分

在Mesh模块中，通过适当网格控制，得到如下网格模型。

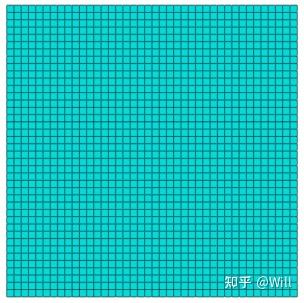

图5网格模型

1.3.2 单元类型

单元类型保持默认。

1.3.3 装配

在Assembly模块中，通过Create Instance进行装配。

二、求解

2.1 求解器的设定

在Step模块中通过Create Step创建静力通用分析步。

2.2 连接关系的构建

跳过。

2.3 边界条件的设定

2.3.1 位移边界条件

在Load模块中，通过Create Boundary Condition创建Symmetry/Antisymmetry/Encastre约束，选择平面四边，施加Encastre约束。

2.3.2 载荷边界条件

在Load模块中，通过Create Load创建Pressure载荷，载荷区域选择平面，大小设置为0.1MPa。

切换到Job模块，创建作业并提交求解。

三、后处理

3.1 总体应力云图

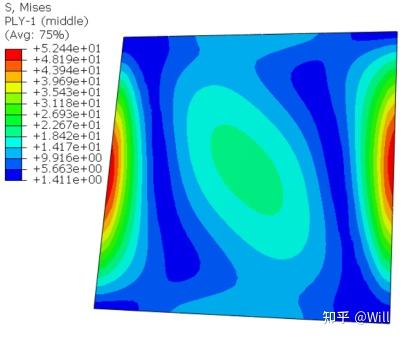

图6 总体应力云图

3.2 各层应力结果

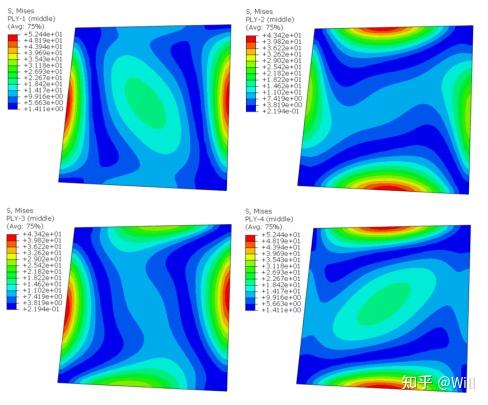

图7 各层应力云图
