iSolver案例分析海上起重机承压测试

1. 模型背景

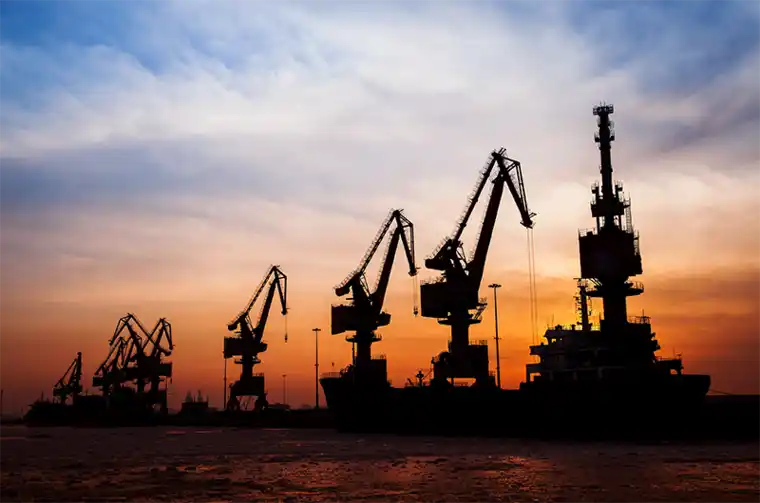

海上吊机在海洋工程中应用广泛(见下图),例如吊装海上风机。其中,吊机材料主要为钢材,本案例研究其在起吊重物时的力学行为。

【iSolver案例分享48】海上吊机承压测试的图1

【iSolver案例分享48】海上吊机承压测试的图2

海上吊机



2. 建模

该模型为3维模型,材料的为钢材,杨氏模量为215Gpa,泊松比为0.28。吊机底座为10m×20m长方形板,吊机高约35m,吊臂长约24m。

【iSolver案例分享48】海上吊机承压测试的图3

模型的网格划分


【iSolver案例分享48】海上吊机承压测试的图4

模型底部固定, 吊臂荷载为10kPa



3. 结果对比

1) 应力

米塞斯应力

iSolver结果:

【iSolver案例分享48】海上吊机承压测试的图5



应力分布

Abaqus结果:

【iSolver案例分享48】海上吊机承压测试的图6

应力分布


2) 总应变

iSolver结果:

【iSolver案例分享48】海上吊机承压测试的图7

Abaqus结果:

【iSolver案例分享48】海上吊机承压测试的图8

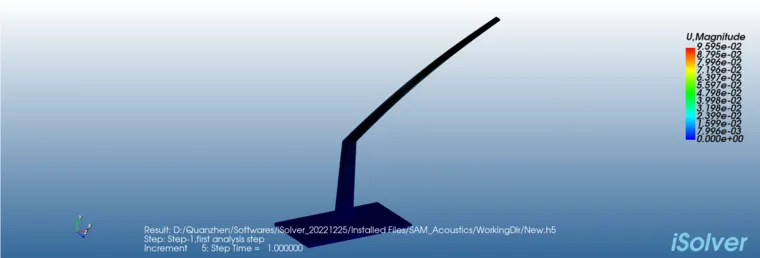

3) 位移

iSolver结果:

【iSolver案例分享48】海上吊机承压测试的图9

Abaqus结果:

【iSolver案例分享48】海上吊机承压测试的图10

4) 支座反力

iSolver结果:

【iSolver案例分享48】海上吊机承压测试的图11

Abaqus结果:

【iSolver案例分享48】海上吊机承压测试的图12

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
