iSolver案例:真空罐模态分析实践

1. 引言:

 iSolver为一个完全自主的面向工程应用的通用结构有限元软件,对标Nastran、Ansys、Abaqus设计和实现,具备结构有限元常用分析类型和单元、材料、载荷等基础算法组件,精度和Abaqus一致。本文以真空罐模态分析为例,演示iSolver的分析流程,并将iSolver和Abaqus计算结果进行对比。

2. 模型背景

真空罐使用的材料为钢,弹性模量E=200 GPa,油松比a=0.3,使用单位量纲为mm、N、MPa。分析对象为轴对称三维实体结构,内压罐底部固支,内侧壁面受20MPa的负压载荷,为了减少计算量,采用四分之一模型进行模态分析。

内压罐为轴对称三维实体结构,内压罐底部固支,内侧壁面受20MPa的负压载荷,为了减少计算量,采用四分之一模型进行模态分析。

3. 建模

创建几何部件:


图1 创建几何

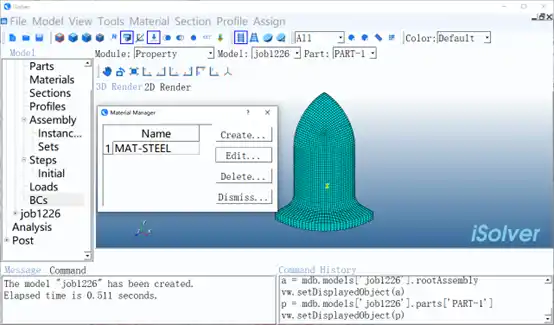

图2 赋予材料属性



定义输出:


图3 定义输出



设置边界条件及载荷:

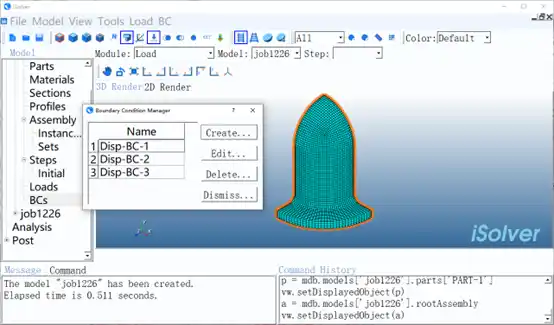

图4 设置边界条件及载荷条件



采用C3D8R单元划分网格:

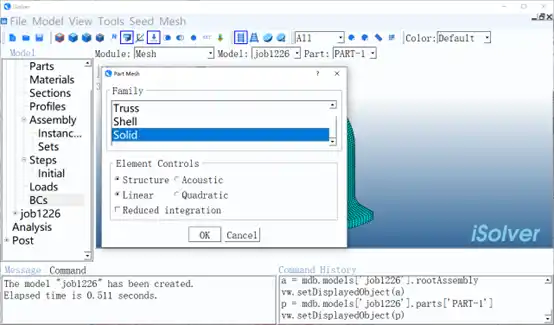

图5 划分网格



采用iSolver求解器进行计算。


图6 提交iSolver求解器计算

4. 结果对比

对比两者的计算结果。以下是前5阶固有频率的对比。

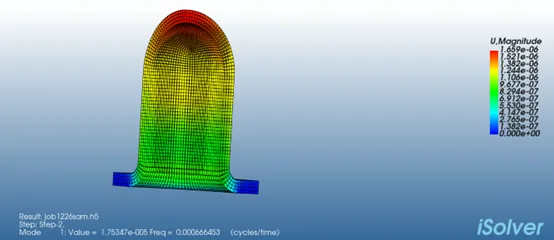

一阶振型的对比:

【iSolver案例分享46】真空罐模态分析的图7

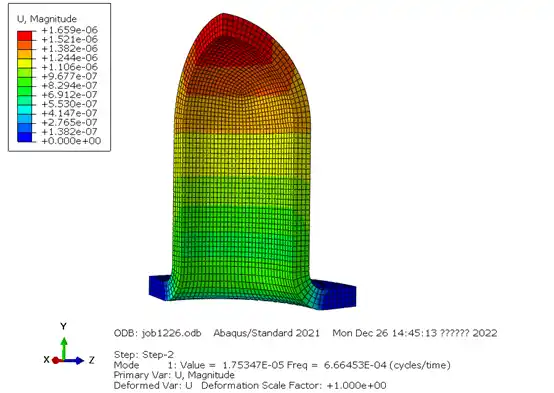

图7  Abaqus和iSolver计算的一阶振型对比(上: Abaqus,下:iSolve)

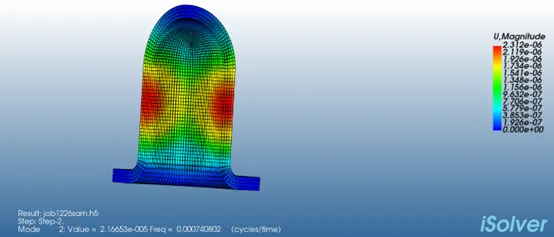

二阶振型:



图8  Abaqus和iSolver计算的二阶振型对比(上: Abaqus,下:iSolve)



三阶振型:

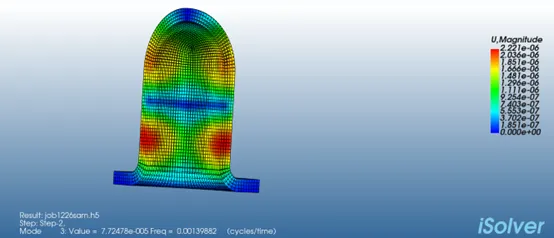

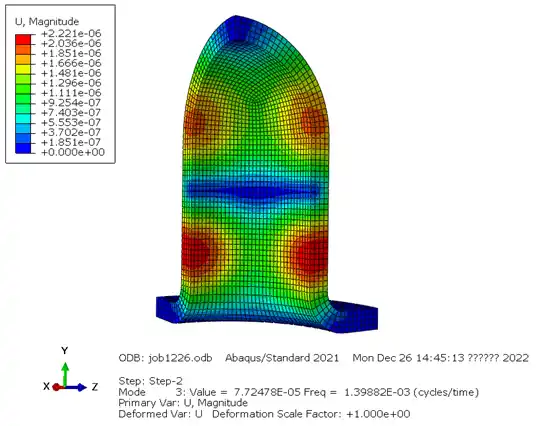

图9  Abaqus和iSolver计算的三阶振型对比(上: Abaqus,下:iSolve)



【iSolver案例分享46】真空罐模态分析的图16

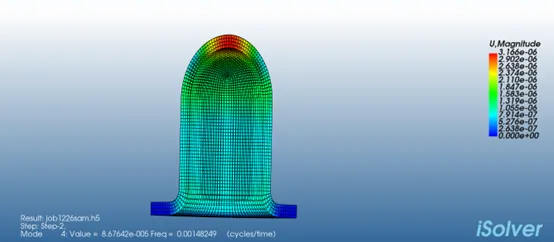

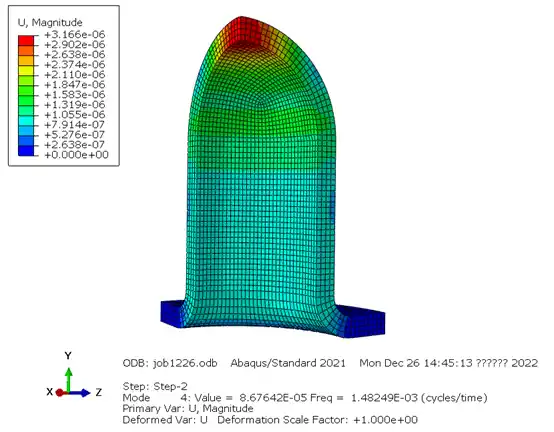

图10  Abaqus和iSolver计算的四阶振型对比(上: Abaqus,下:iSolve)



【iSolver案例分享46】真空罐模态分析的图19



图11  Abaqus和iSolver计算的五阶振型对比(上: Abaqus,下:iSolve)

由此可见,iSolver与Abaqus求解器计算的模态分析结果基本一致,固有频率和振型计算结果吻合。

从模型的振型图可以看出,对于该结构,当其振动频率达到其固有频率时,其振幅远远超过其允许的位移量,这将导致结构的破坏。所以对于结构进行模态分析,分析其各的频率和振型,可以在实际生产和应用中有效避免共振现象的出现,从而避免破坏。

5. 结果对比总表如下

由以上结果云图分析可知,iSolver和ABAQUS两个求解器对同一模型分析的结果同一性较好,模态振型一致,具体数值分析见下表。

iSolver(E-5)ABAQUS(E-5)
1阶模态1.81.8
2阶模态2.22.2
3阶模态7.77.7
4阶模态8.78.7
5阶模态11.411.4

6. iSolver免费下载

iSolver为免费软件,且无license限制,最新版免费下载地址如下:

https://www.jishulink.com/content/post/337351
