案例分享:iSolver下的简易箱型梁纯弯分析

1. 引言:

iSolver为一个完全自主的面向工程应用的通用结构有限元软件,对标Nastran、Ansys、Abaqus设计和实现,具备结构有限元常用分析类型和单元、材料、载荷等基础算法组件,精度和商软误差<0.1%。本文以多肋保护框受力分析为例,演示iSolver的分析流程,并将iSolver和Abaqus计算结果进行对比。


2. 模型背景

此案例为某型简化箱型梁的静力学分析。实际场景中箱型梁使用广泛但结构复杂,进行研究时常作简化处理。本案例模型由某文献箱型梁简化而来,结构材料为钢,其弹性模量为10000000,泊松比为0.3。


3. 建模

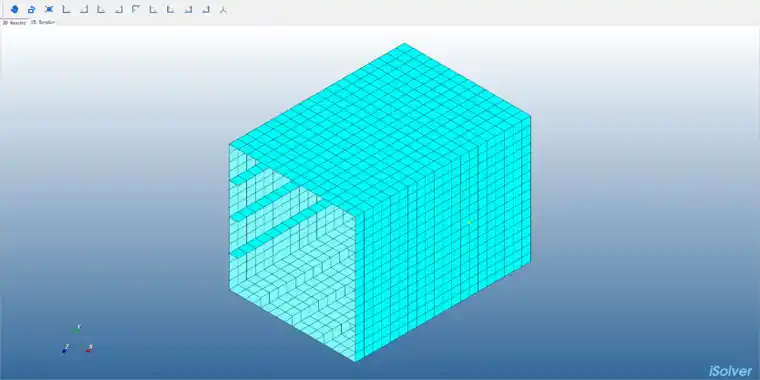

由于结构形式较为简单,为保证模型的求解精度和求解效率,整体采用四边形网格划分,单元类型选用板单元S4R,模型共划分为1420个单元。模型如下:

【iSolver案例分享53】简易箱型梁纯弯分析的图1

通过对箱型梁两端截面施加反方向的转角,使箱型梁受弯变形。约束条件为:U1=U2=U3=0,UR1=0.05rad,UR2=UR3=0。

【iSolver案例分享53】简易箱型梁纯弯分析的图2



4. 结果对比

1) 应力

a) 视图1(米塞斯应力)

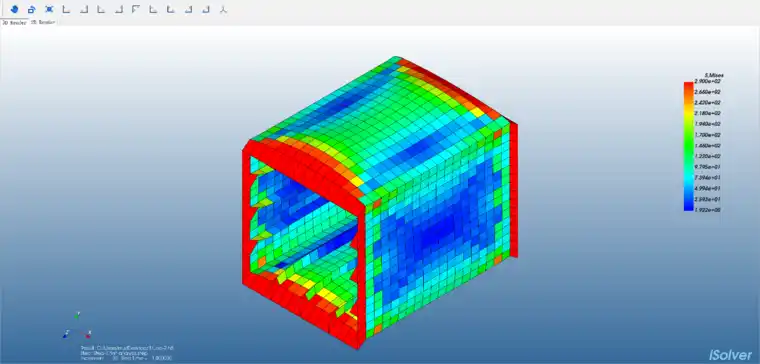

iSolver结果:

【iSolver案例分享53】简易箱型梁纯弯分析的图3

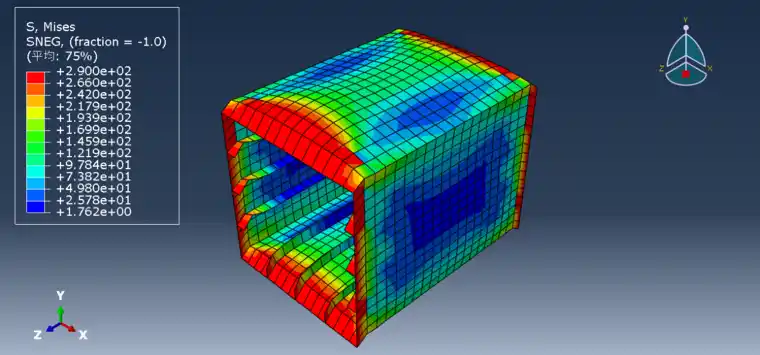

Abaqus结果:

【iSolver案例分享53】简易箱型梁纯弯分析的图4

2) 总应变

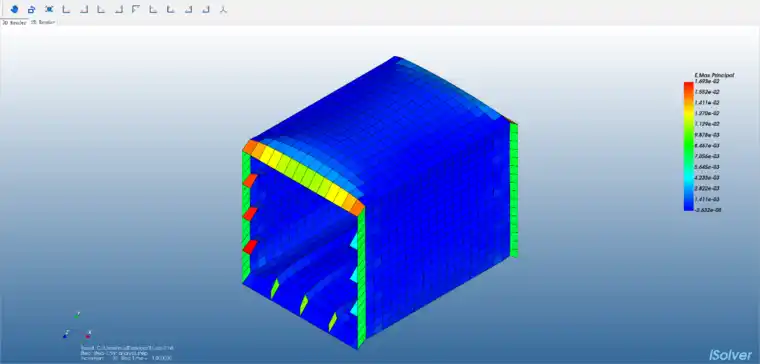

iSolver结果:

【iSolver案例分享53】简易箱型梁纯弯分析的图5

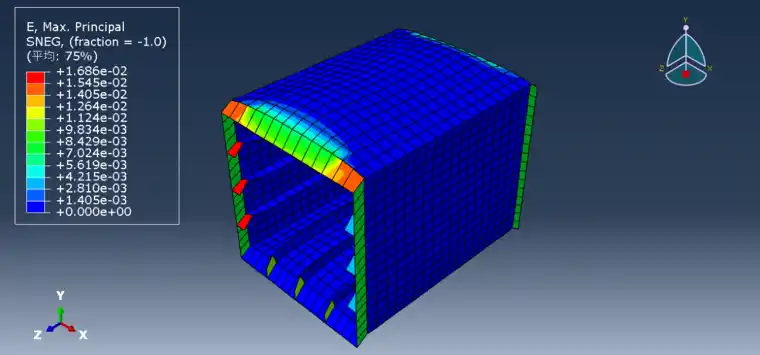

Abaqus结果:

【iSolver案例分享53】简易箱型梁纯弯分析的图6

3) 位移

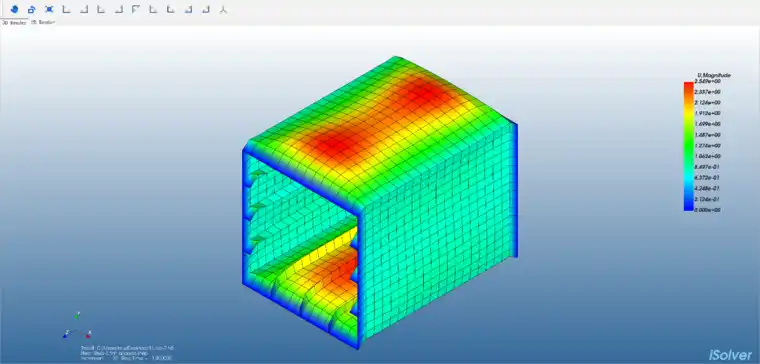

iSolver结果:

【iSolver案例分享53】简易箱型梁纯弯分析的图7

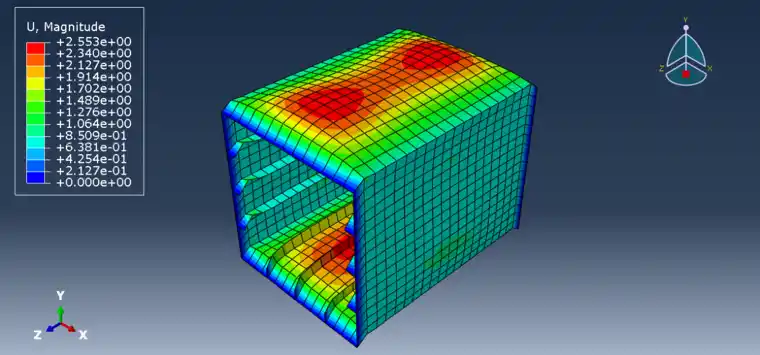

Abaqus结果:

【iSolver案例分享53】简易箱型梁纯弯分析的图8



5. 结果对比总表如下

由以上结果云图分析可知,iSolver和ABAQUS两个求解器对同一模型分析的结果同一性较好,应力应变的最值发生位置一致,具体数值分析见下表。

iSolverABAQUS
应力2.900E22.900E2
应变1.693E-21.686E-2
位移2.5492.553



6. iSolver免费下载

iSolver为免费软件,且无license限制,最新版免费下载地址如下:

https://www.jishulink.com/content/post/337351



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
