混凝土四点弯试验数值模拟:Abaqus应用实践

目前,混凝土作为最为大宗的人造材料广泛应用于各种建筑结构工程中,结构也逐渐趋向复杂化、现代化。那作为土木工程的研究生,通常都会接触到ABAQUS和ANSYS或者其他有限元分析软件来分析和处理实际中遇到的问题。千里之足,始于足下。通常学习软件的初始,我们都会拿一个简单的算例来入门,那本次分享案例就是利用ABAQUS 2020有限元软件对钢筋混凝土梁进行三点弯、四点弯抗折数值模拟。



01模型概述

梁长:L=2m

梁横截面:200mm*300mm

混凝土C35

钢筋采用理想弹塑性模型

保护层厚度假设50mm,箍筋间距200mm。

垫块给予较大的弹性模量来表示刚性

垫块、混凝土采用C3D8R单元

钢筋采用T3D2单元

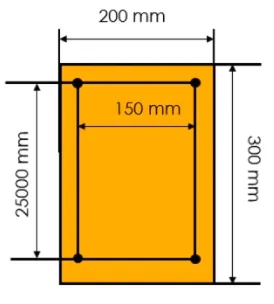

模型横截面图

TU 2.png

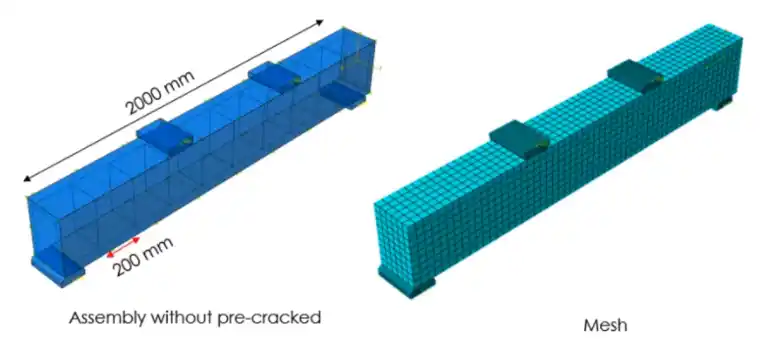

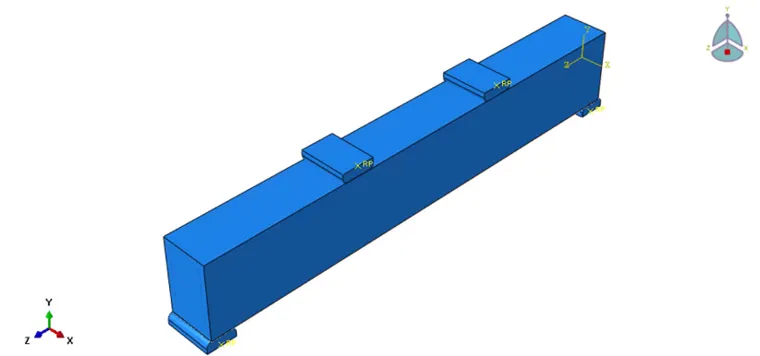

装配后的钢筋混凝土四点弯几何模型图



钢筋位置示意图

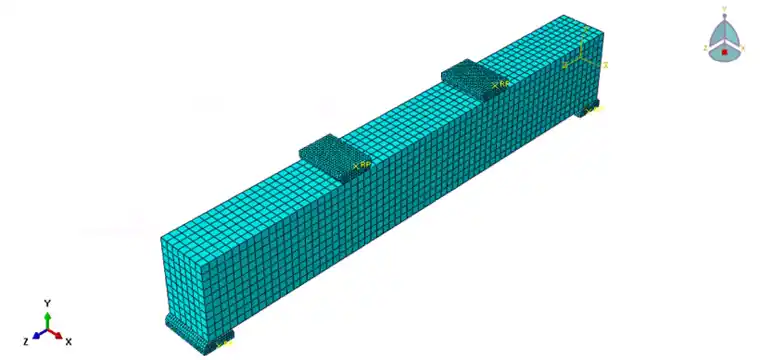

有限元网格划分图




02 材料属性

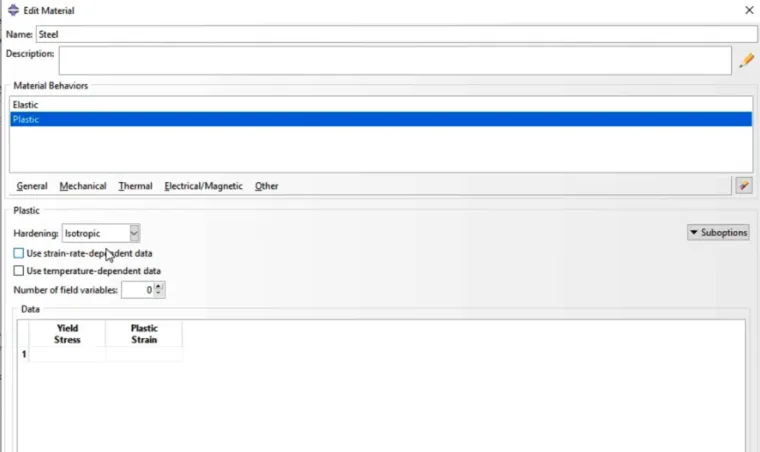

钢筋采用理想弹塑性本构关系

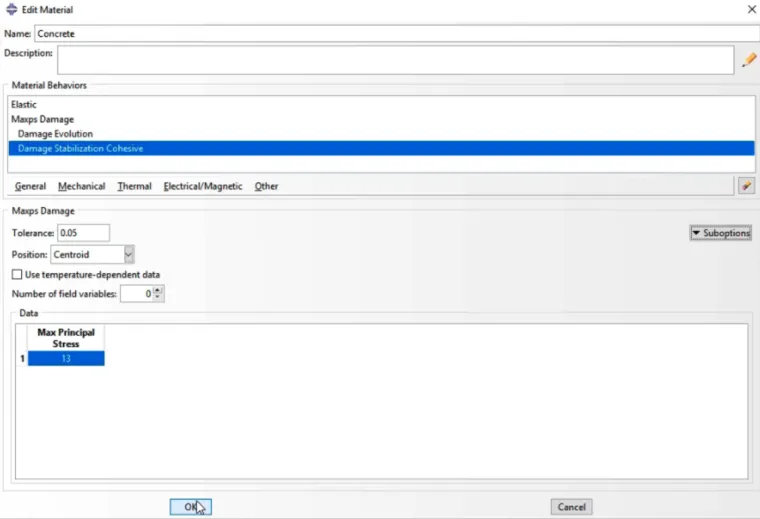

混凝土采用Maxps Damage参数模型




03 边界条件与相互作用

垫块上设置参考点,将参考点与垫块面耦合

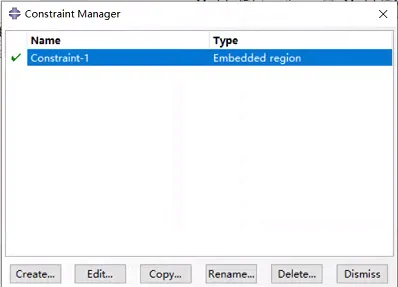

钢筋Embed嵌入混凝土

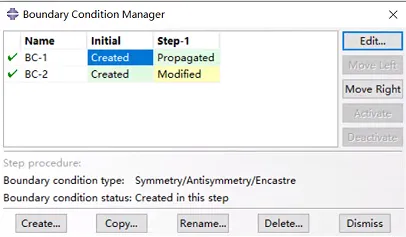

垫块底部固定,梁上部垫块位移加载

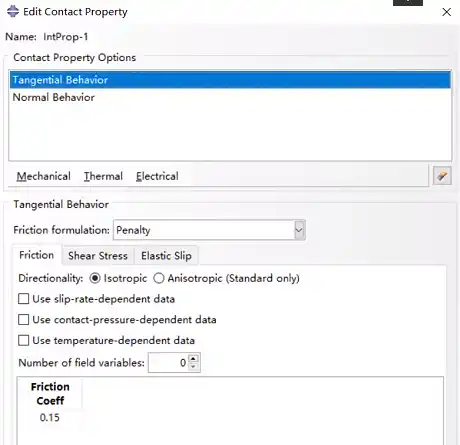

垫块与混凝土设置摩擦接触,摩擦系数为0.15




04 结果后处理查看


位移破坏云图

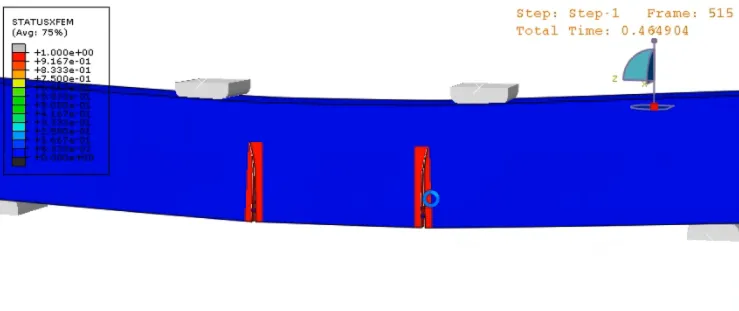

裂纹破坏图1


裂纹破坏图2

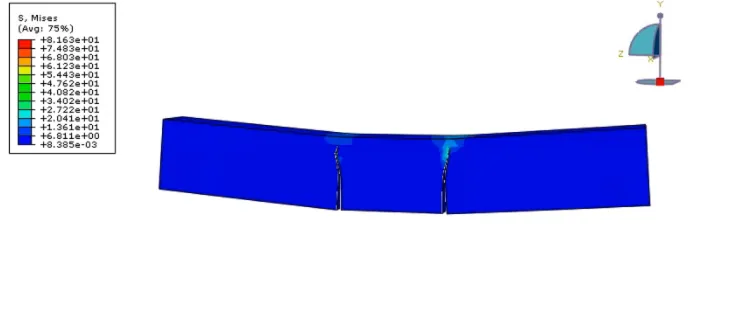

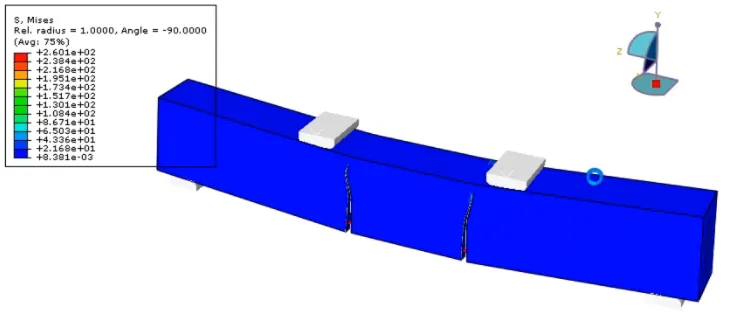

Mises应力云图

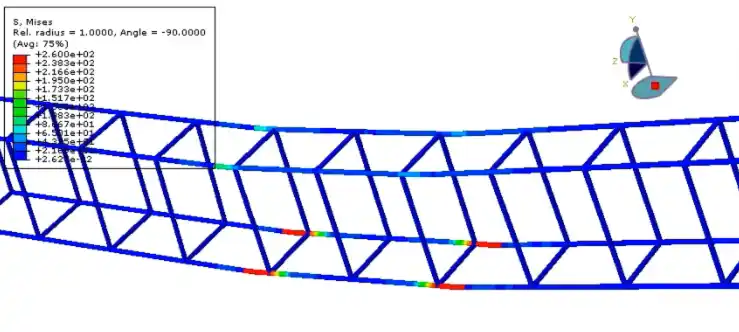

钢筋笼应力云图

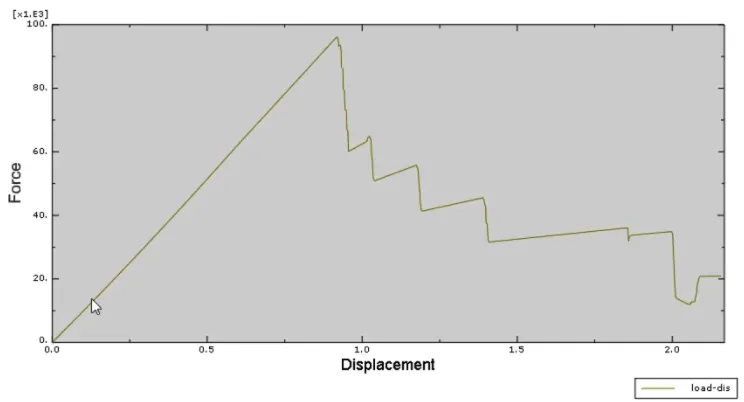

结果曲线提取,力-位移云图曲线。

案例供参考,希望能多多与大家交流学习,共同提高。

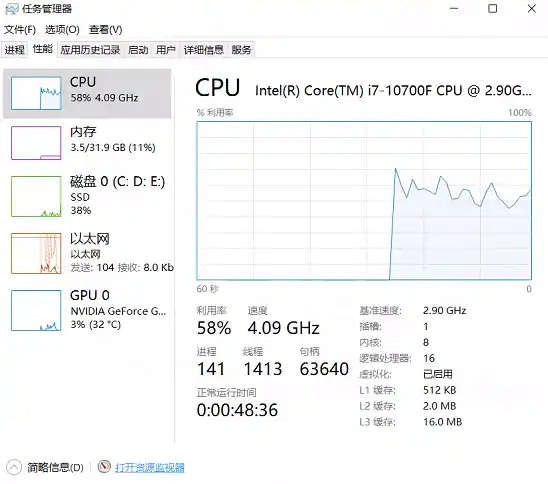

Windows系统版本 windows 10专业版

版本号 20H2

系统类型 64位操作系统

处理器  Intel(R) Core(TM) i7-10700F CPU @ 2.90GHz   2.90 GHz

机带RAM 32GB
