Abaqus模拟配筋混凝土受爆炸载荷:Air Blast应用

一、概述

CONWEP是Abaqus模拟爆炸冲击对结构作用的一种常用方法,Conwep作为一种爆炸载荷,用于模拟爆炸过程,相比于CEL方法,不需要建立传递介质(如空气和水)的模型,建模过程简单,定义相关爆炸的参数即可,但只能用于模拟在空气中的爆炸,如果模拟水下爆破还是要依赖CEL方法。Air Blast是指空气中爆炸,产生的压缩气体与周围空气相互作用,形成向外高速扩张的冲击波,对结构产生破坏性作用。

爆炸产生的冲击波面总压Ptotal(t)是瞬态压力Pinstant(t),反射压力Preflected(t)以及入射角θ的函数(θ是受载面上的点与起爆点形成的矢量与受载面法向的夹角),如下式所述:

图1 空气中爆炸产生的压力冲击波


二、应用案例:配筋混凝土受爆炸载荷

今天采用CONWEP方法模拟空气中爆炸对配筋混凝土块的影响。如图2所示,模型由混凝土块和网状钢筋组成,混凝土块采用C3D8R单元和CDP模型,钢筋采用梁单元和Johnson-cook弹塑性材料模型。

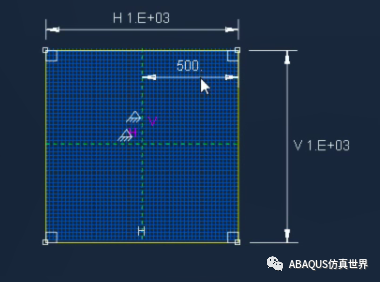

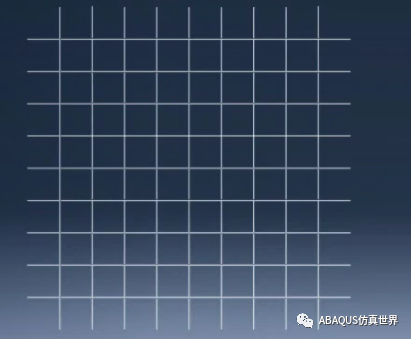

图2 配筋混凝土模型

在Assembly模块,将钢筋和混凝土移动到正确位置,然后在Step模块创建Explicit dynamic分析步,模拟爆炸5ms内混凝土块应力和损伤情况。

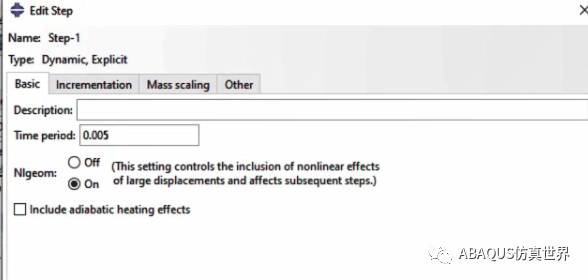

图 3 创建分析步

在Interaction模块,设置冲击波属性和冲击载荷。这里定义冲击波类型为Air Blast,需要输入的参数有TNT当量及单位系统转换系数。定义冲击载荷时需要指定起爆点和受载面,并选择已经定义好的冲击波属性,输入起爆时间。



图4 爆炸冲击波设置

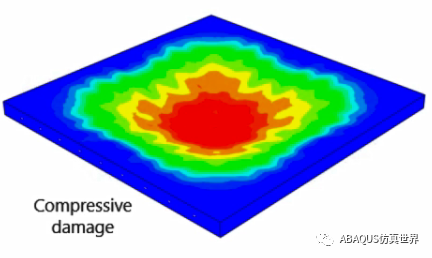

图5 结果展示



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
