静水压力建模教程:Abaqus中的实现方法

1.什么是静水压力

静水压力是每单位面积施加的力,基于外壳中液体的重力加速度。液体越深,它对容器表面以及其中的所有东西施加的压力就越大。压力从液体表面到容器底部呈线性增加。想象一下,如果你在游泳池里,想想当你潜入水中时感觉水比在水面游泳时感觉要重得多。

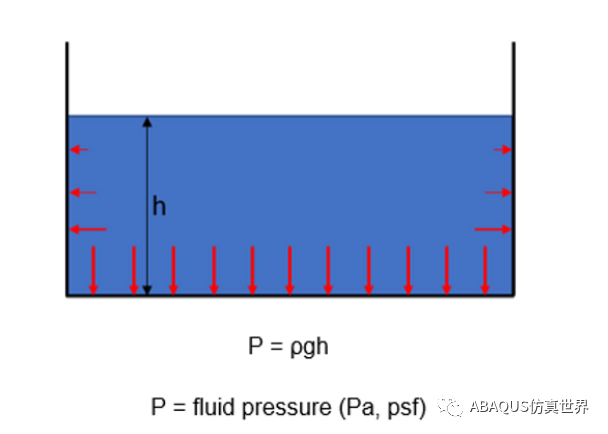

静水压力是液体的密度和深度以及重力常数的函数,如上图所示。确保您的单位在公制或英制方面保持一致。请记住,高度值是从液体表面向下测量的。

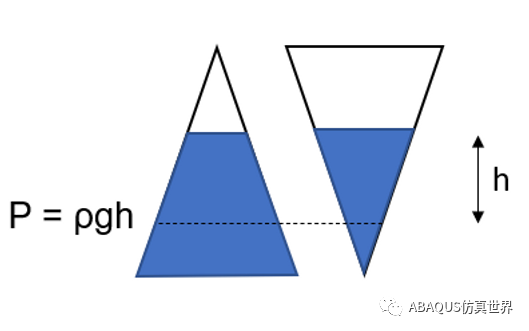

值得注意的是,液体的形状和质量都不是这个计算的一部分。这是因为,与固体不同,液体具有容器的形状。对于一列液体来说,这很容易可视化,但对于形状奇特的容器则不然。例如,圆锥体比圆柱体包含更少的液体。但是,在液体深度相同的情况下,其底部的静水压力将相同。这代表直立和倒锥形(以及所有其他容器形状),如下所示 - 计算仅考虑密度和深度:



2、为什么静水压力很重要

当结构处于太空或深水中时,静水压力对于安全措施极为重要。我们希望设计出可以安全承受液体压力的零件。房屋或其他建筑物内的管道是一个特别好的例子。如果管道无法保持其液体负载(以及任何额外的施加压力),管道将爆裂。使用 FEA,我们需要静水压力计算来验证结构将因这种液体载荷而承受的应力和位移量。

不幸的是,这种静水压力估计方法确实有一些局限性。例如,当结构特性可能会吸收一些液体(例如沙子或砾石)时,不能使用这些计算。如果液体具有非恒定密度值,它也会失败。


3、在 Abaqus 中使用静水压力

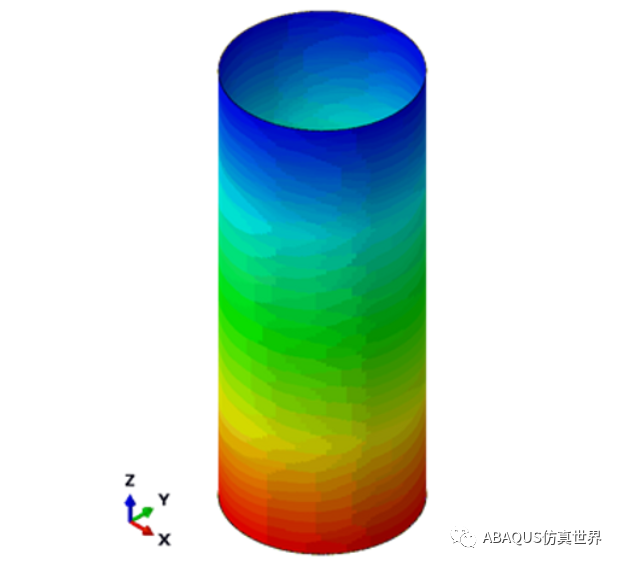

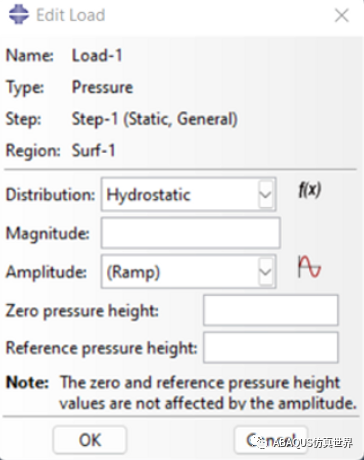

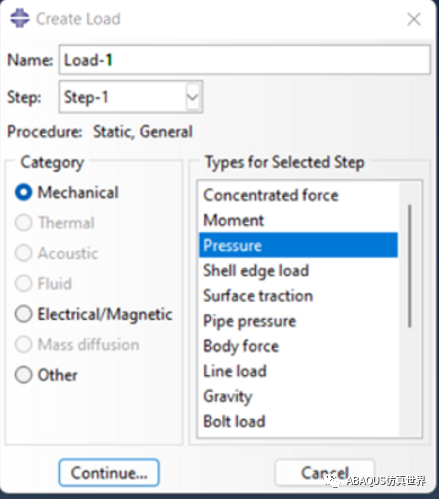

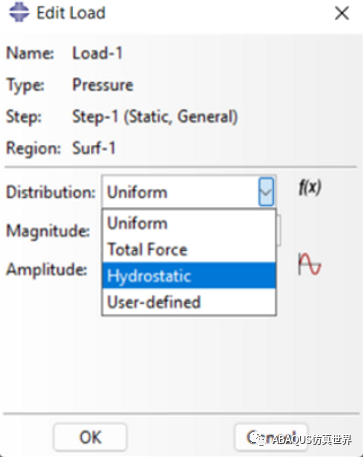

首先,确保静水压力载荷相对于 z 轴发生变化。在 Abaqus 中,您可能需要调整模型的方向以解决此限制。在Load模块,Load > Create>Pressure进行创建。Abaqus 已经内置了静压分布选项,只需选择加载面,并输入零压力面Z坐标和参考面Z坐标。






总结

总之,在进行工程计算时,静水压力是表示液体载荷的简单而可靠准确的方法。无论结构的形状如何,它都可以工作。但是,根据容器材料的类型和液体密度,何时可以使用它有一些限制。此外,在使用 Abaqus 时,结构需要正确定向。尽管有这些限制,静水压力被认为是模拟液体压力对结构影响的的一种高度可靠的方法,并且已经通过现场测试得到了彻底的验证。
