Hyperworks+ABAQUS联合创建spring2弹簧单元及静力学分析教程

弹簧单元是ABAQUS的特殊功能单元,可以直接定义结点受到的力与结点(相对)位移的关系,所以弹簧单元可以方便的表达一些界面接触特性。弹簧的种类:按照本构分,弹簧单元可分为线性(linear)弹簧和非线性(nonlinear)弹簧。按照弹簧力的方向及弹簧几何特点,又可以分为接地弹簧(spring1),两结点弹簧(spring2),轴向弹簧(springa)。


线性(linear)弹簧可以通过CAE定义,非线性(nonlinear)弹簧则需要修改或者写inp 文件。spring1,接地弹簧,该弹簧的一个结点(隐含的,不需要定义)是不动的,另一个结点定义在我们需要约束的节点上。弹簧力的方向,即被约束自由度方向,需要我们定义,既可以在整体坐标系下定义,又可以在结点局部坐标系下定义(查看orientation)。

spring2,两结点弹簧,弹簧力的方向同上。

springa,轴向弹簧,弹簧力的方向由两结点的连线方向确定。

另外注意:spring1,spring2可以约束转角自由度,即抗扭弹簧,而springa不可以。

本案例讲述的是如何在Hyperworks的ABAQUS模块中创建spring2(两结点弹簧,弹簧力的方向同上。),后面有时间将陆续在后续案例中讲述如何在Hyperworks+ABAQUS中创建spring1(接地弹簧)及springa(轴向弹簧)。

基于Hyperworks+ABAQUS弹簧单元(spring2)的创建及静力学分析的图1

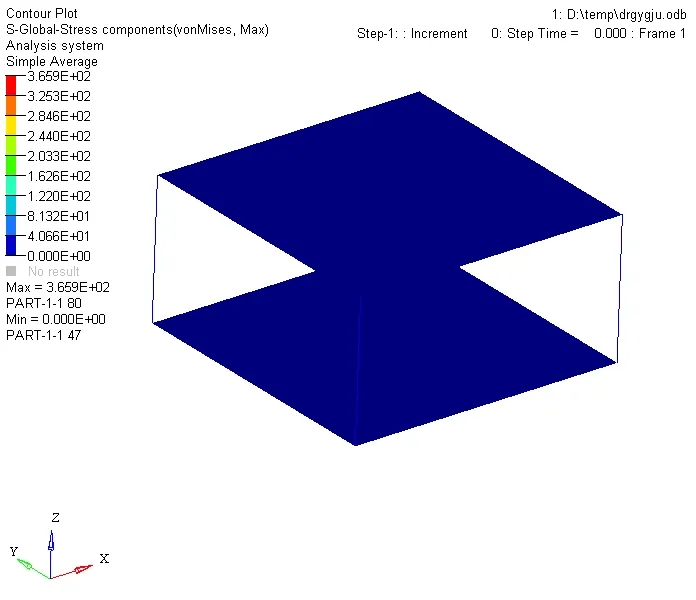

弹簧变形动画



基于Hyperworks+ABAQUS弹簧单元(spring2)的创建及静力学分析的图2

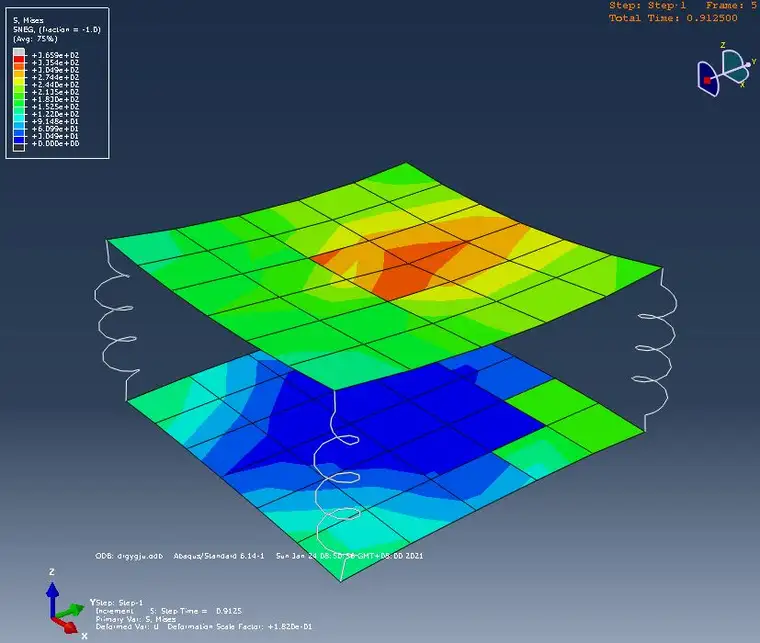

ABAQUS中有限元分析结果
