Hypermesh与ABAQUS联合静力学仿真分析

ABAQUS强大的求解能力使其成为工程有限元计算中常用的求解器之一，但其网格处理能力相对较弱，很多时候针对复杂模型需要借助专业前处理软件进行，今天介绍一个Hypermesh和ABAQUS联合的静力学分析案例，模型如下图所示，模型一端固定，平面承受表面压力。

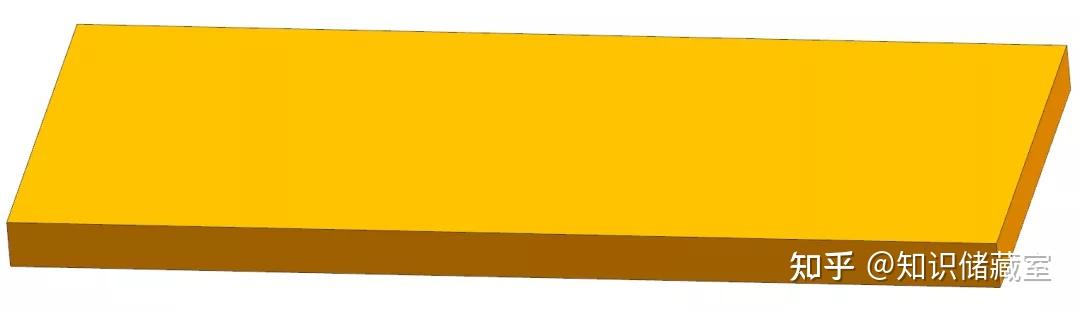

   图1 模型了解


Hypermesh与ABAQUS联合仿真分析的流程如下所示：

   图2 HM&ABAQUS联合仿真分析流程


Hypermesh部分

1、网格划分

将几何模型导入Hypermesh中，通过solidmap进行六面体网格划分，得到如图3所示的网格。

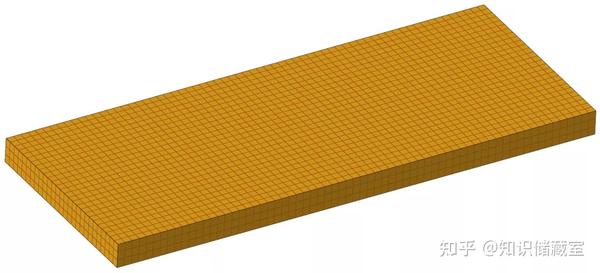

   图3 网格模型


2、单元类型

单元类型保持默认，为C3D8R类型。

3、材料属性

3.1 创建材料

左侧导航窗口右击空白处并选择crate->material，材料按图4所示设定。

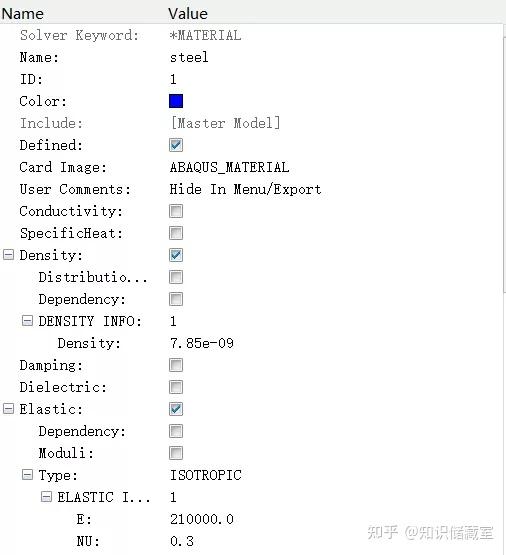

   图4 创建材料


3.2 创建截面

左侧导航窗口右击空白处并选择crate->property，按图5所示设定。

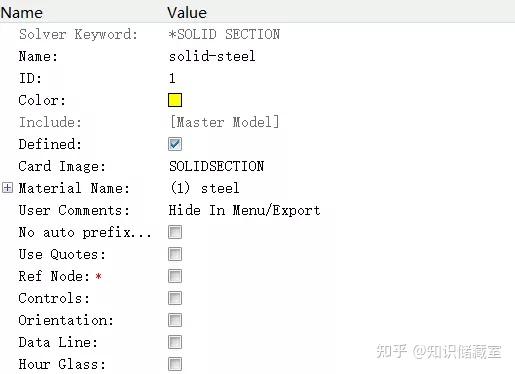

   图5 创建截面


3.3 属性指派

单击component下的相应网格组件，并指派对应的property。

4、 求解设置

4.1 创建分析步

左侧导航窗口右击空白处并选择crate->Load step，单击左下角AnalysisProcedure，设定为Static，其余参数保持默认。

4.2 创建输出

左侧导航窗口右击空白处并选择crate->Output Blocks，单击左下角Output，Required_parameters设定为field，并设定Variable为PRESELECT。

5、连接关系

跳过

6、边界条件

左侧导航窗口右击空白处并选择crate->Load Collector，将左下角Card Image设定为History，并在Analysis面板下选择constraints，针对左端面施加固定约束。

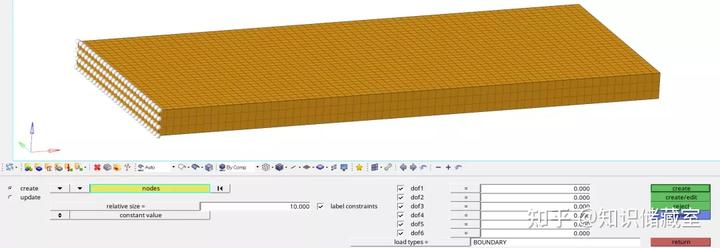

   图6 约束施加


7、载荷条件

左侧导航窗口右击空白处并选择crate->Load Collector，将左下角Card Image设定为History，并在Analysis面板下选择pressure，针对上表面施加0.5MPa表面压力。

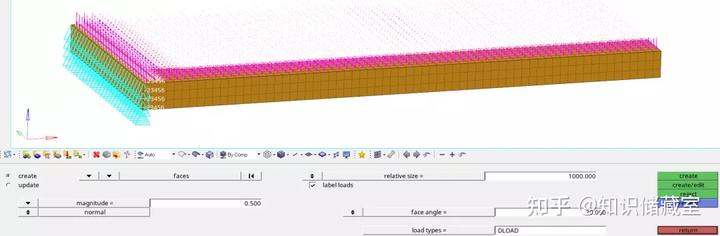

   图7 载荷施加

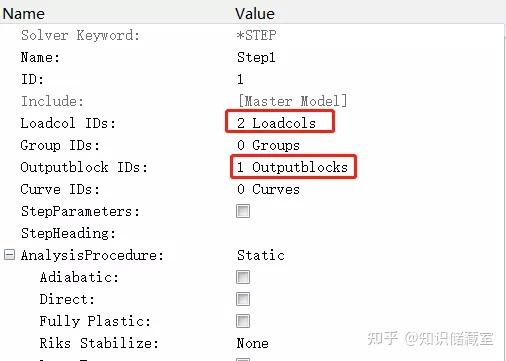

最后单击Load Steps下的Step1，将Output Blocks与Load Collectors与其对应，如图8所示。

   图8 分析步设定修改


通过File->Export->Solver Deck进行模型导出。

ABAQUS部分

1、文件导入

进入ABAQUS中，通过File->import->Model进行inp文件导入。

2、检查设定

通过各个模块检查设定，无误，并创建作业提交求解。

3、后处理

得到的位移云图以及应力云图如下所示。

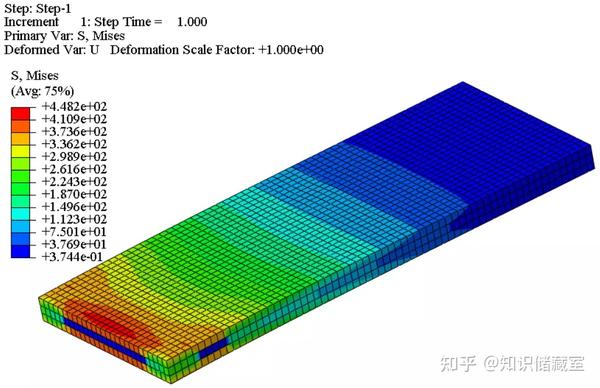

   图9 应力云图

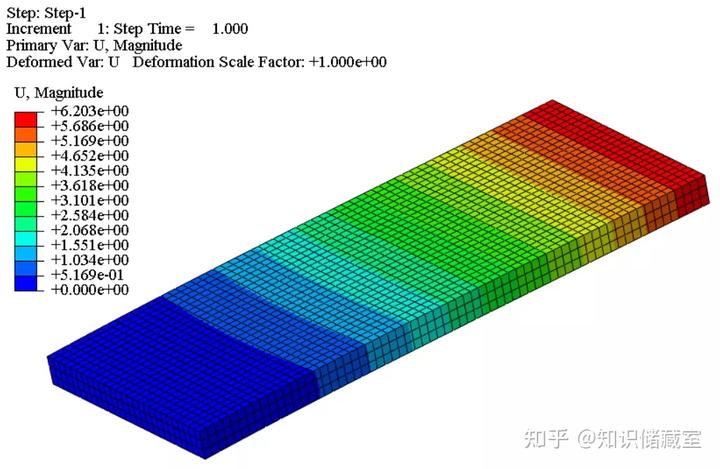

   图10 位移云图
