一、模型构建

在HM里简单建一个模型，如下图：

模型

注意：后面要进行热力耦合计算，因此这里选用热力耦合单元，这里用的是C3DRT。

二、创建材料

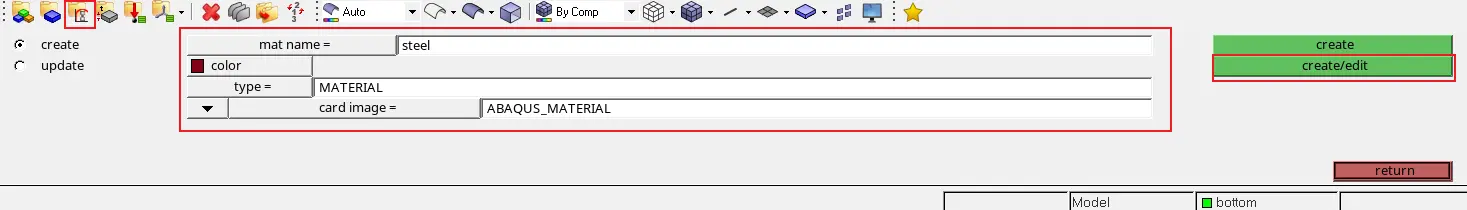

• 可通过面板创建，也可通过左侧目录树右键创建。这里用面板创建：





  创建材料

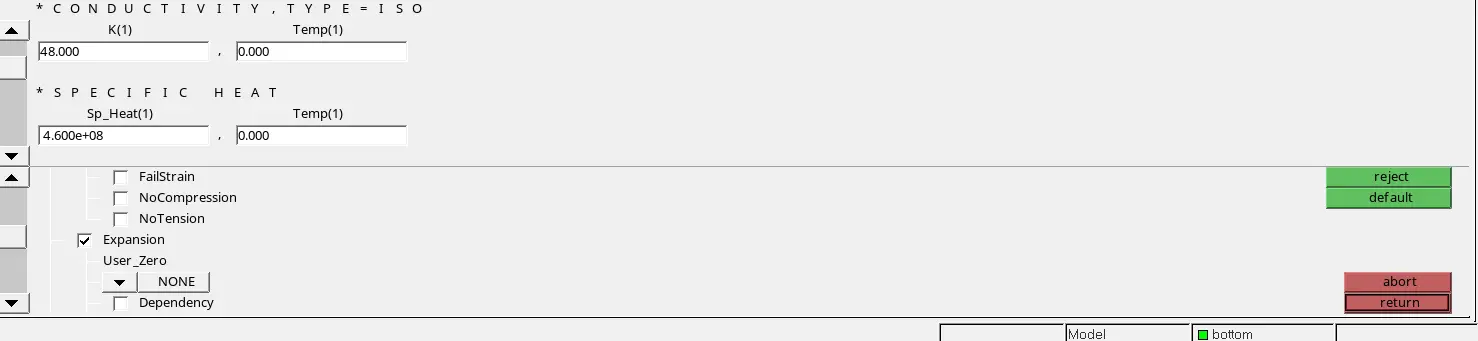

  依次在面板中输入杨氏模量、泊松比、密度、热膨胀系数、热传导系数、比热等数据，如下：





  输入参数

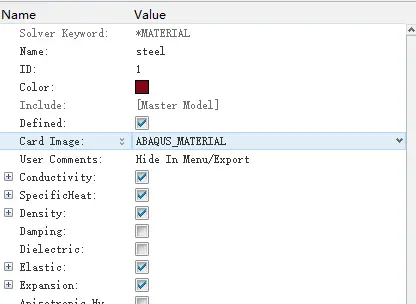

  定义完成后，可以信息栏检查一下：



  上述信息均已定义

三、创建属性

在目录树右键创建属性：

• Cardimage选择SOLIDSECTION，对应ABAQUS中的截面属性。

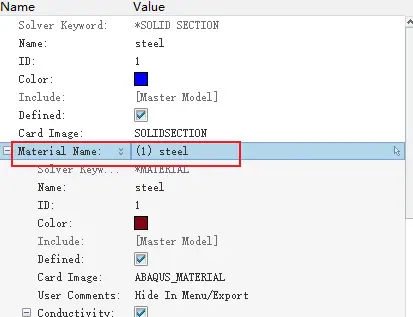

• 将Material Name指定为刚才定义的属性即可：



  属性

四、把属性赋予给实体

点击components下的部件，在Property上把定义好的属性选上；每个部件都要赋上属性。

把属性赋给部件

四、创建接触

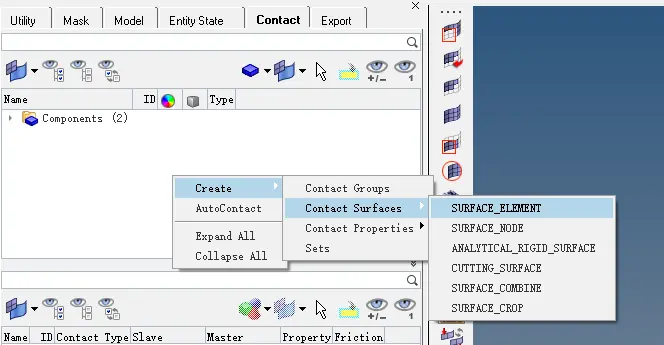

• 打开Contact Browser目录树，创建接触面，选择SURFACE_ELEMENT



  创建接触面

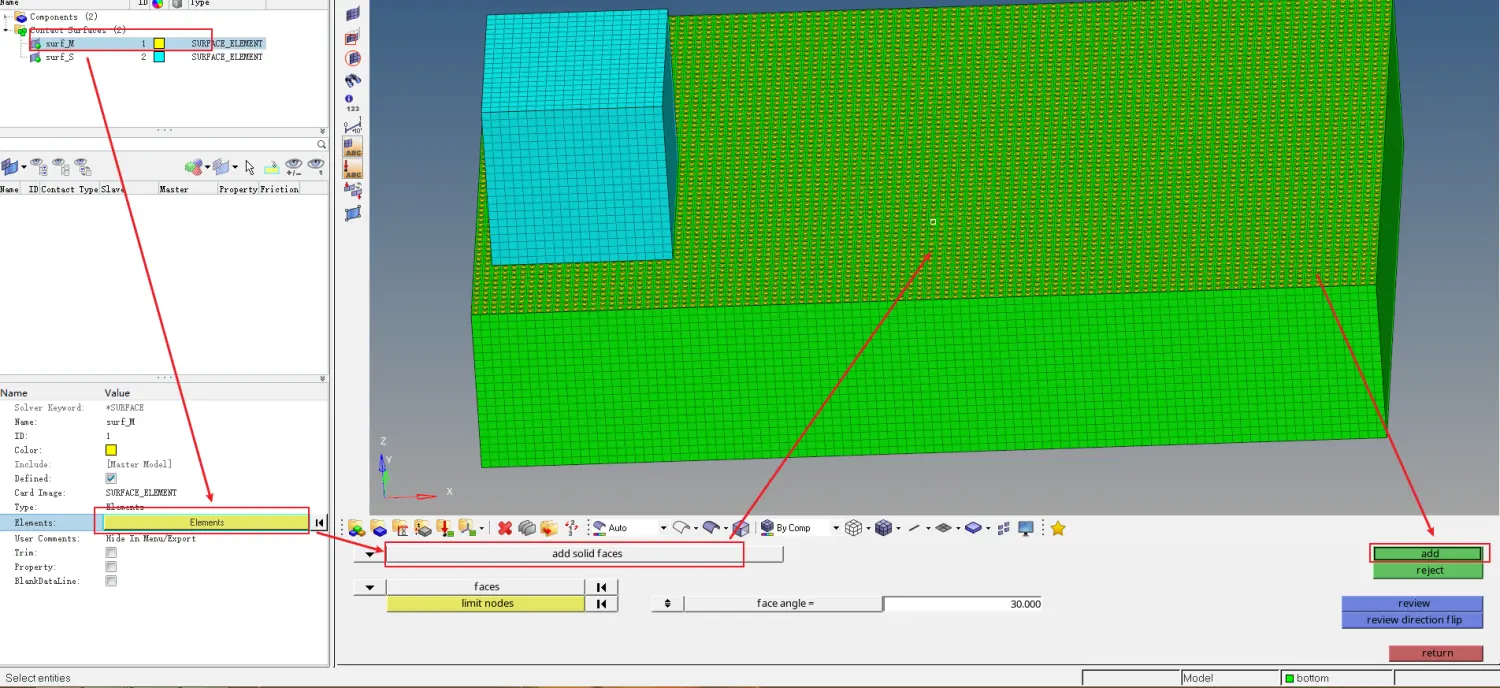

• 点击创建好的主面，然后点击信息栏中的ELEMENT，面板中选add solid face，然后点击下方实体的上表面，元素会变白，然后点击add，如下：



  创建主面接触
• 从面的接触和主面一样进行创建。二者接触法向量是相对的。

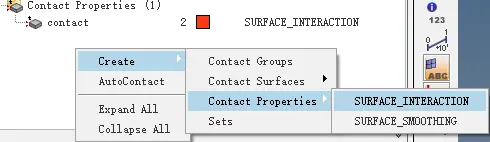

• 目录树第一个窗格上右键，创建接触属性，选择SURFACE_INTERACTION



  创建接触属性

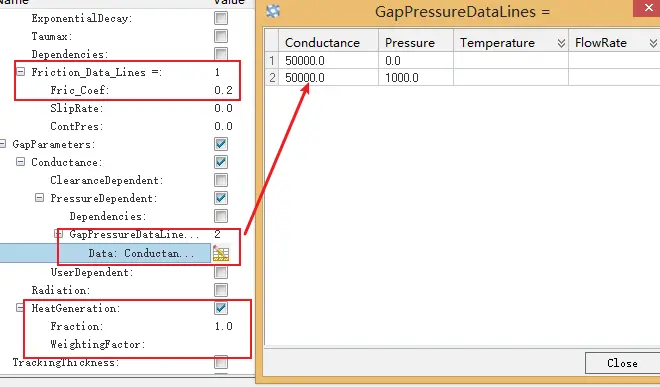

  在信息栏中输入摩擦系数，及热传导、热生成等相关参数（详情见锦衣夜行视频）；如下：



  输入参数
• 创建接触对

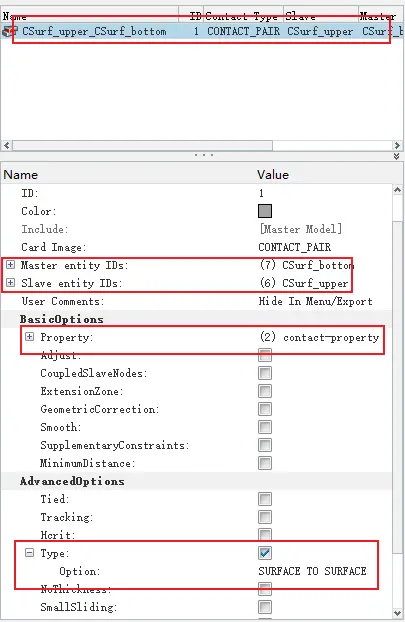

  在目录树第二个窗格下创建接触对，并指定好主、从面及接触属性；
  尤其需要注意的是，勾选上Type > option : SURFACE TO SURFACE，易于收敛！刚开始没注意没选这个，怎么都不收敛！



  接触对
