Hypermesh与Abaqus联合仿真:前处理与有限元分析

一、Hypermesh前处理

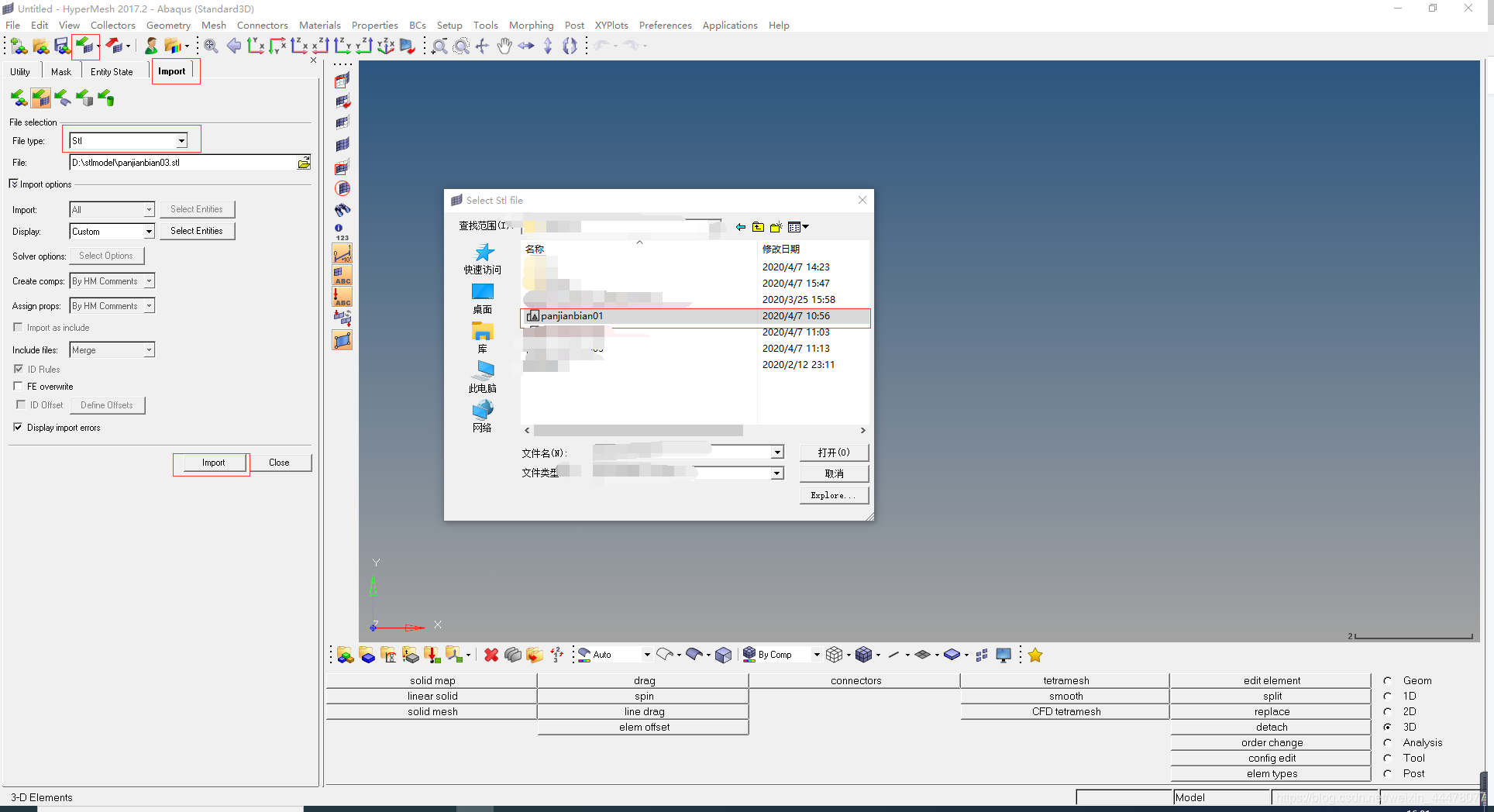

1.先在Magics和Geomagic中将STL模型修整好然后导入Hypermesh中

2. 步骤1处理得好导入Hpermesh中的2D网格质量应该还行,可以直接做3D网格划分

先按3D接着按tetramesh后再按mesh不出问题可以划分成功

若是2D网格质量不好或者有重叠可以用2D->replace将顶点合并

3.根据得到的3D网格删掉2D网格。因为abaqus的inp格式是element,只能导入3D单元实体所以要删掉2D网格,在左侧对话框中选择mask将3D网格隐藏选中”-“号,剩下2D网格,然后在上面菜单栏Mesh中选择Delete->Elements,按住shift框选模型删掉2D网格,再打开3D网格(mask没有可以从View->mask Browser中打开)

4.导出inp格式

二、ABAQUS有限元分析

分析步骤比较简单,这边主要说下分析时载荷和边界条件部分,导入格式为inp时由于导入ABAQUS中的网格是孤立网格,不是几何实体,会发现所有的单元都是分散的,在选择载荷或者边界约束时默认情况下都只能选中一个单元或者节点,所以应该做如下操作:

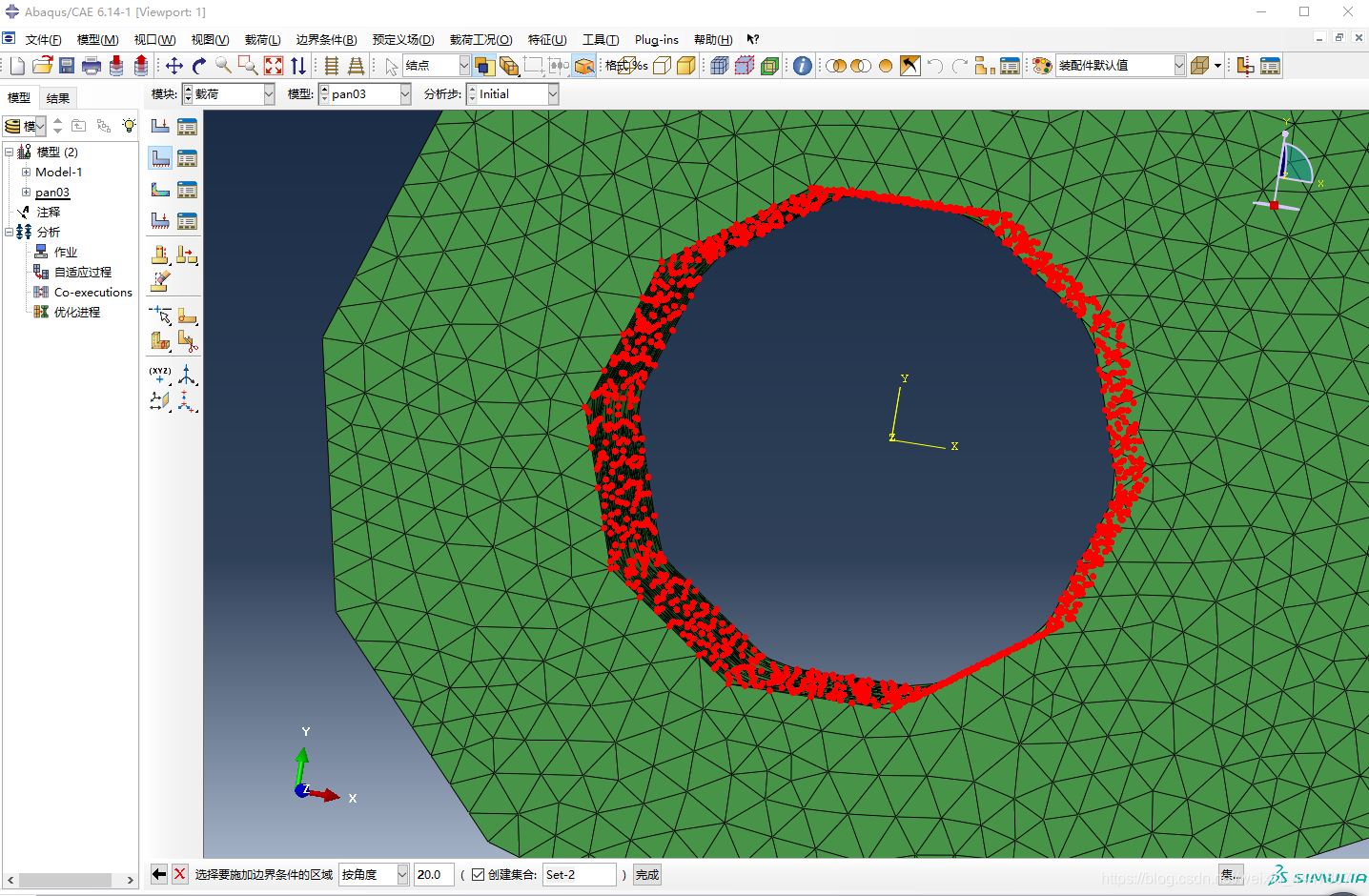

1.修改选择施加边界条件区域将默认“逐个”改成按角度,角度大小可自己调整如图所示

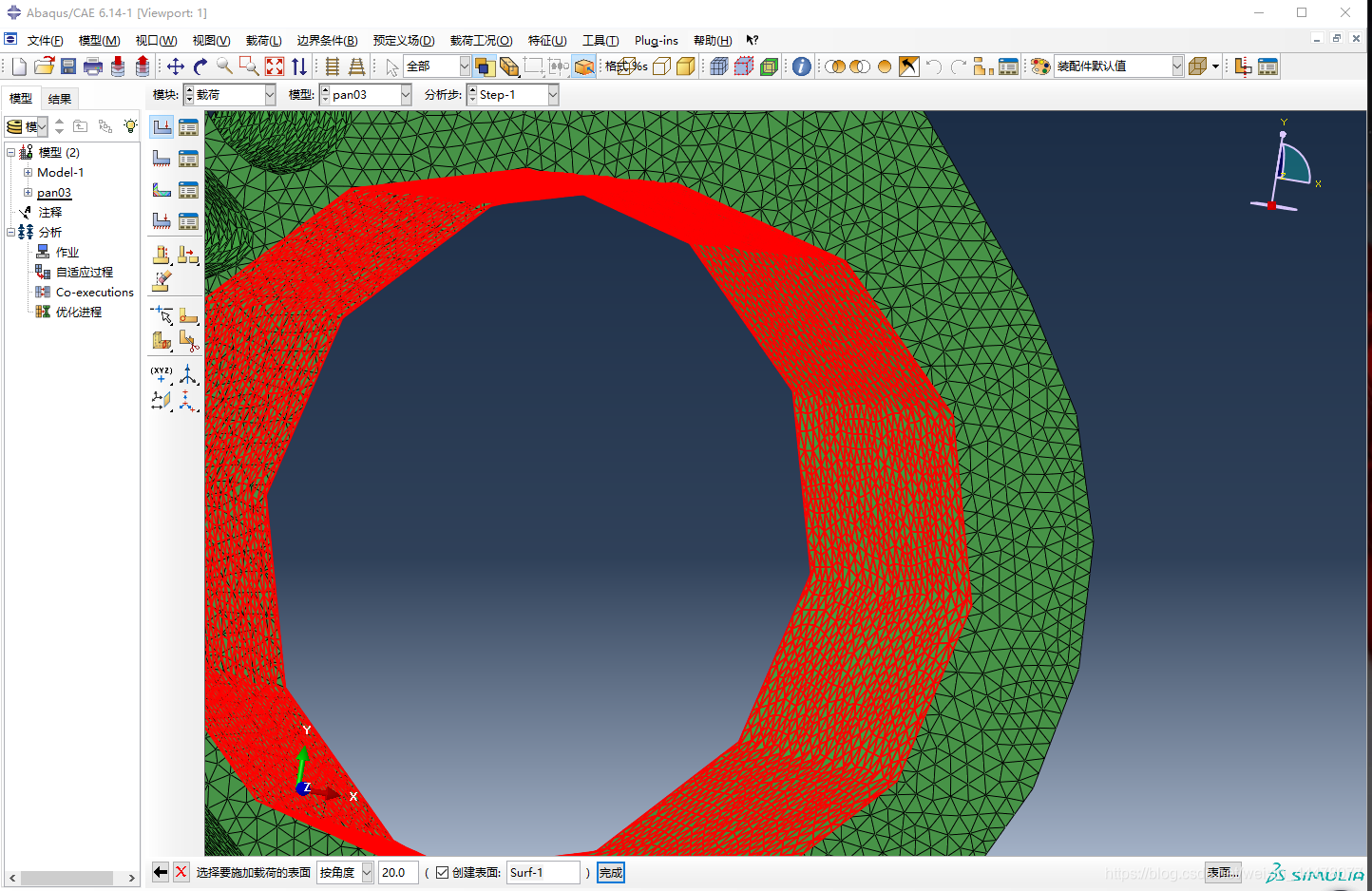

2.改选择施加边界条件区域将默认“逐个”改成按角度,角度大小可自己调整如图所示(同样方法)

分析结果在很大程度上取决于网格的划分
