Hypermesh与Abaqus联合分析实体螺栓




简单实体螺栓分析

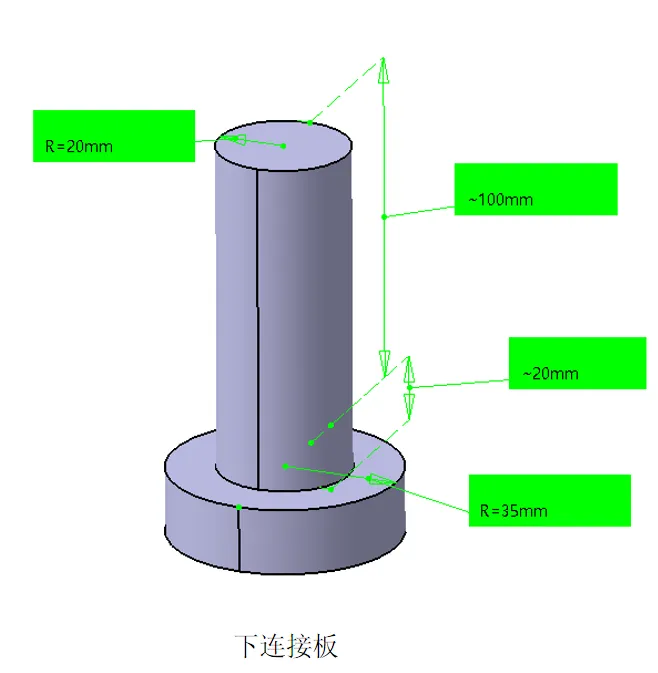

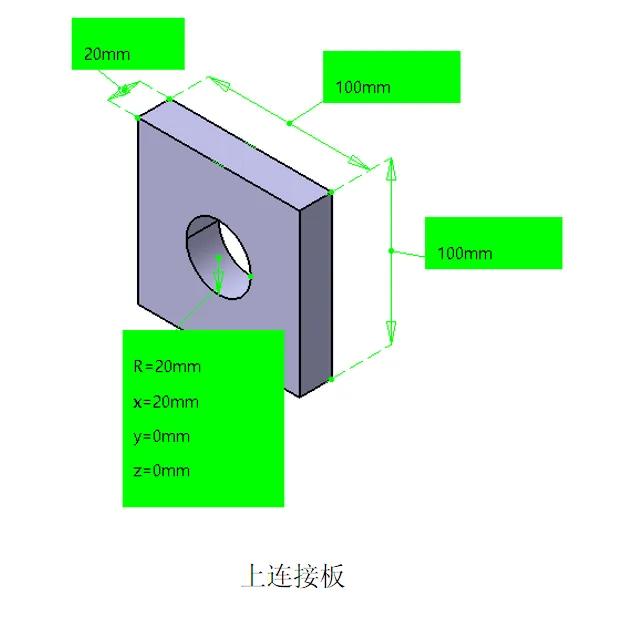

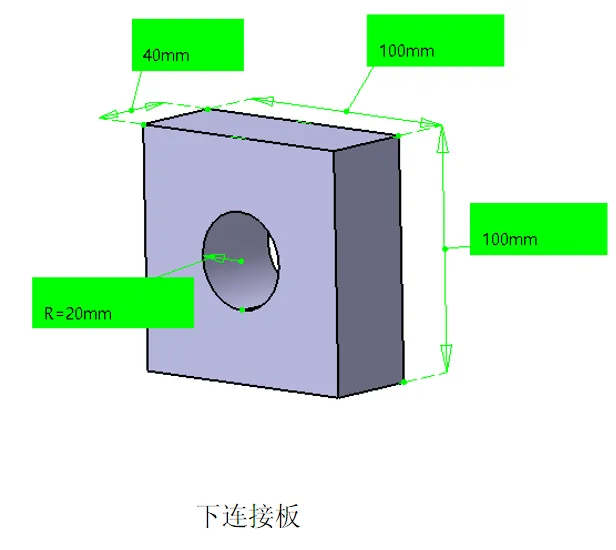

一、零部件尺寸




二、利用hypermesh进行网格划分输出inp文件

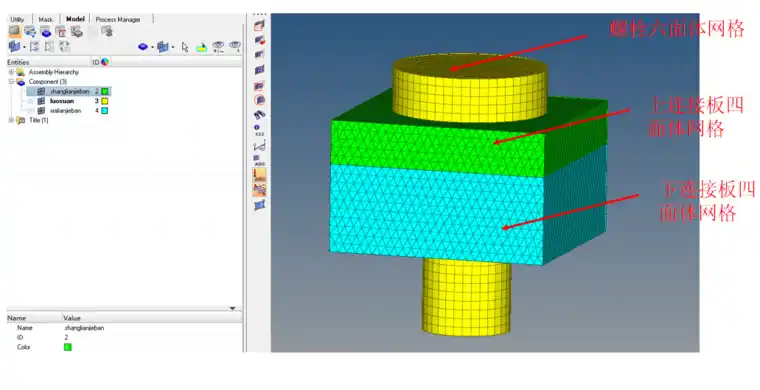

1、网格划分


2、输出inp文件

将划分好的文件,输出为luoshuan.inp


三、abaqus软件inp文件输入


四、利用abaqus软件进行分析

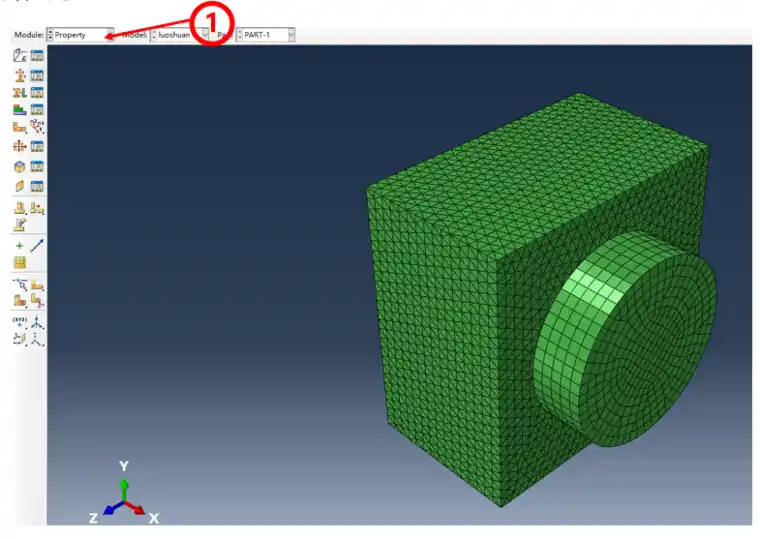

1、属性建立

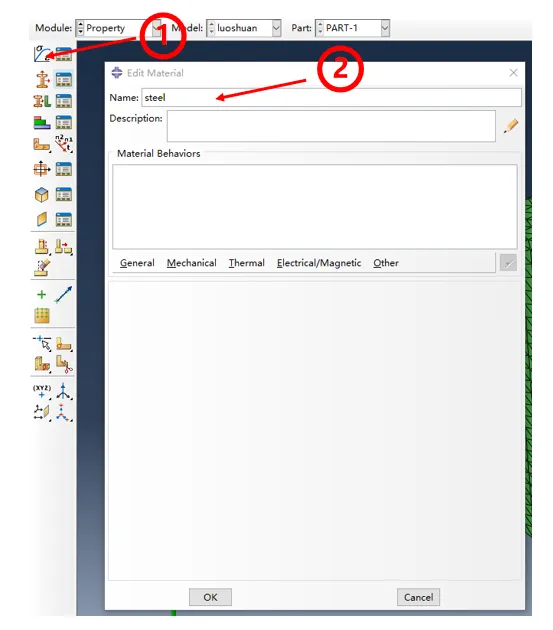

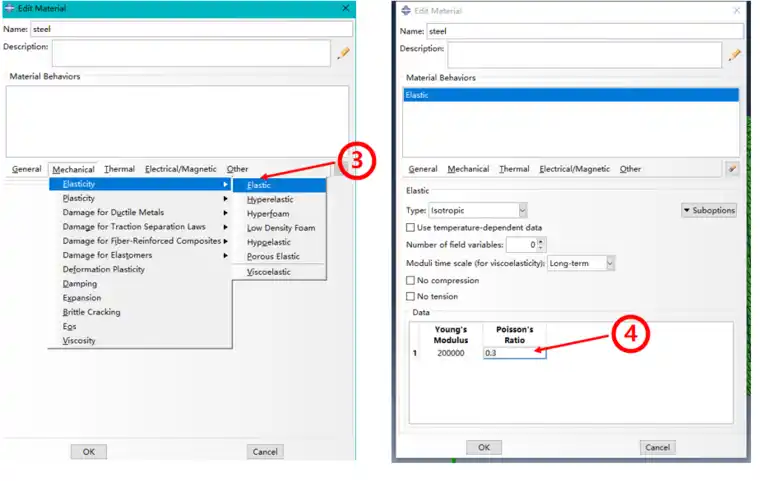

2、材料



3、 建立截面

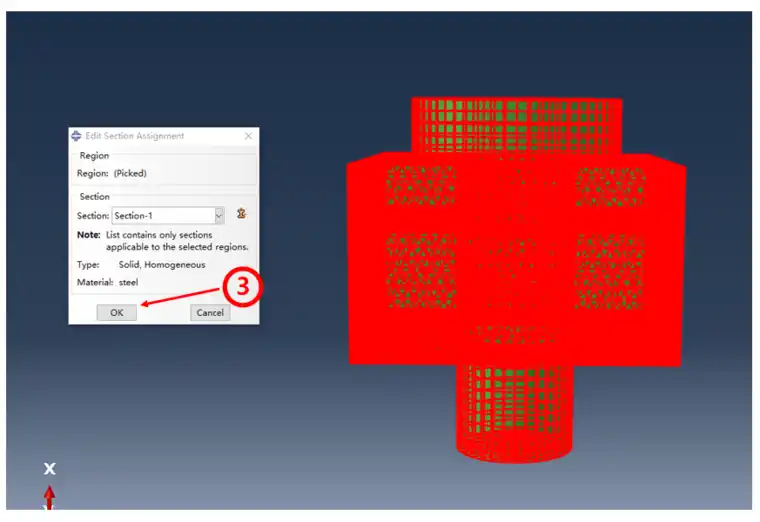

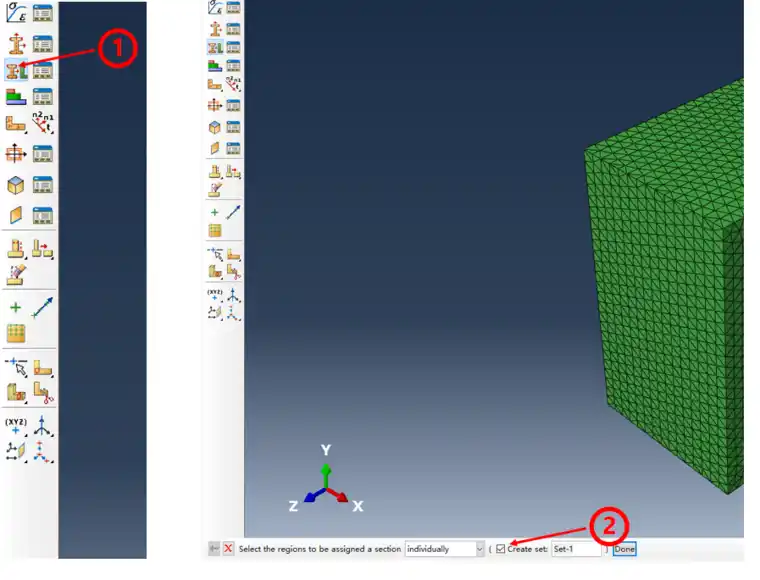

4、赋予截面

赋予部件截面属性,在②去掉对勾


shift+右键框选零部件赋予截面属性。


5、装配

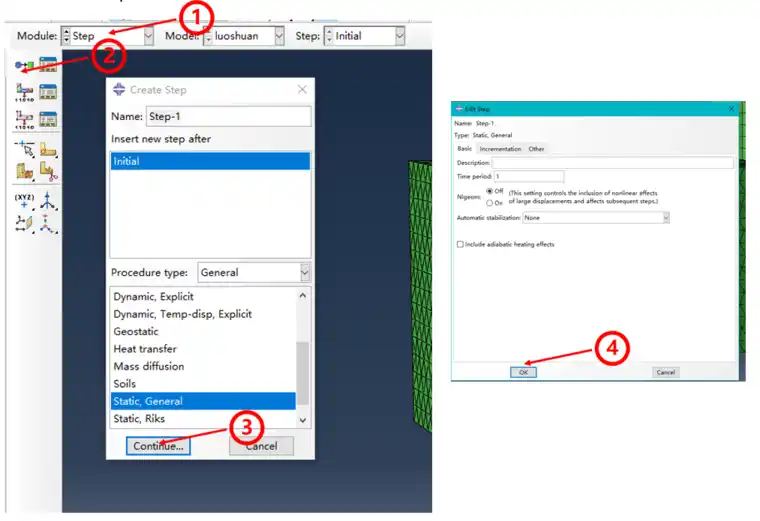

6、建立step

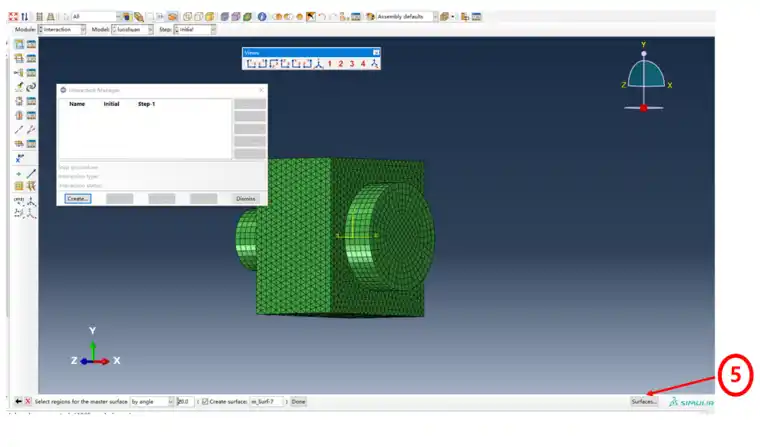

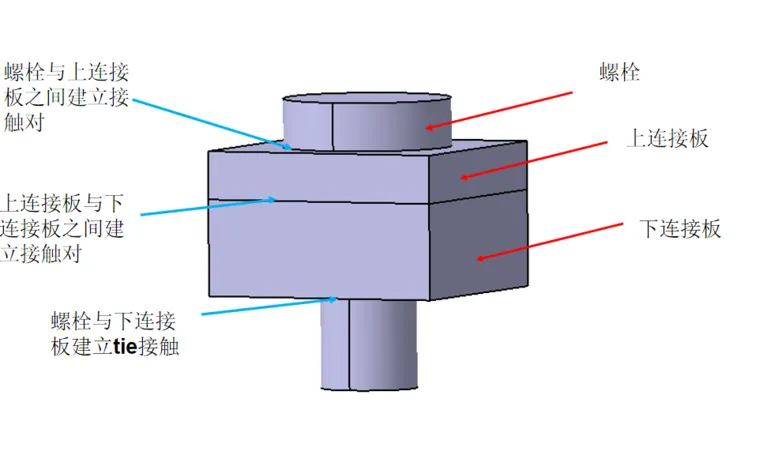

7、建立接触

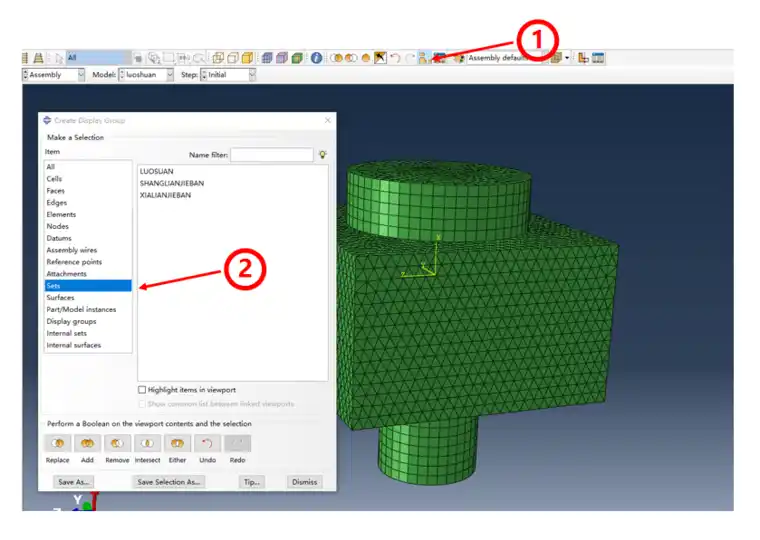

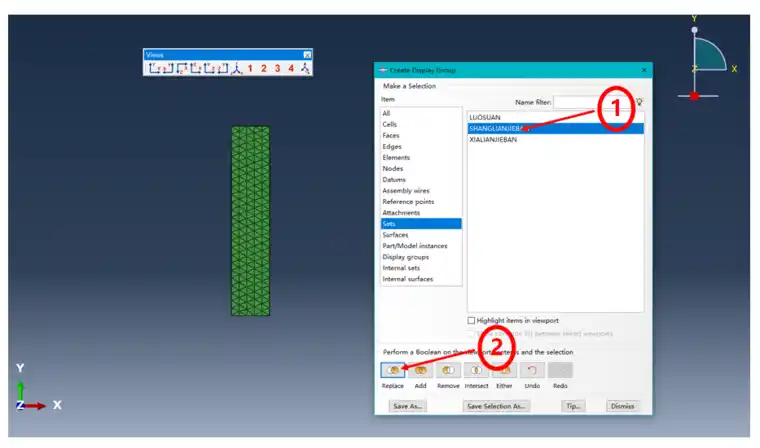

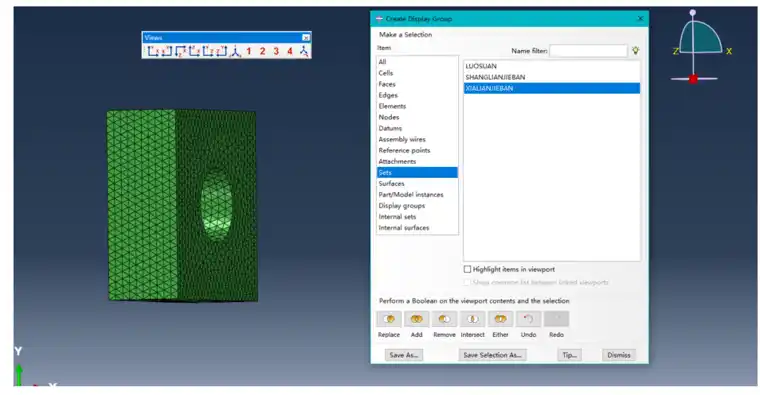

为了操作方便将上连接板和下连接板隐藏。

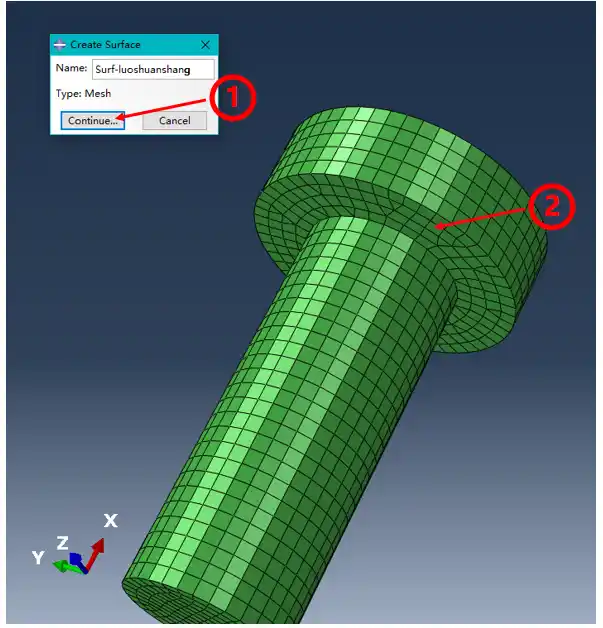

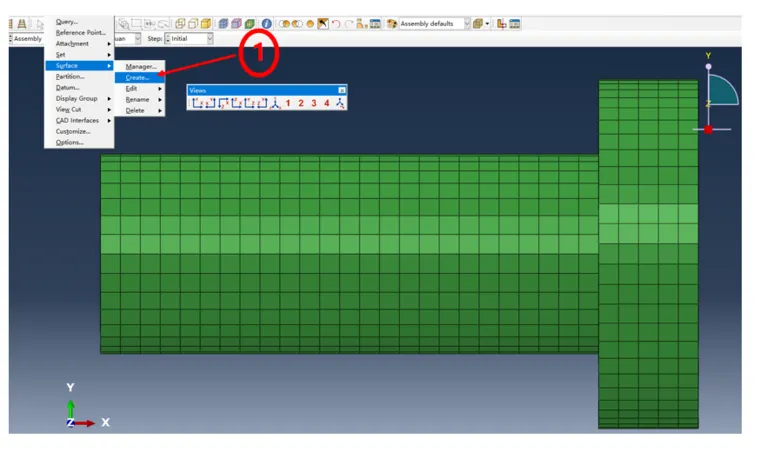

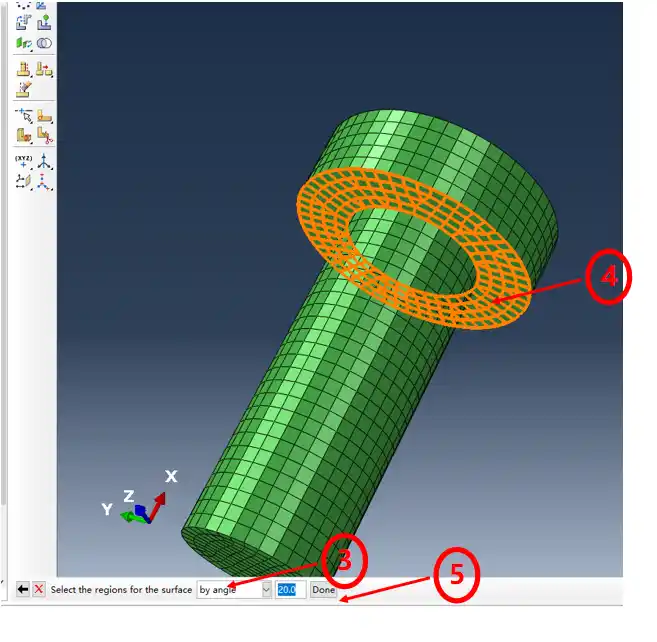

建立螺栓与上连接板接触面surf-luoshuanshang

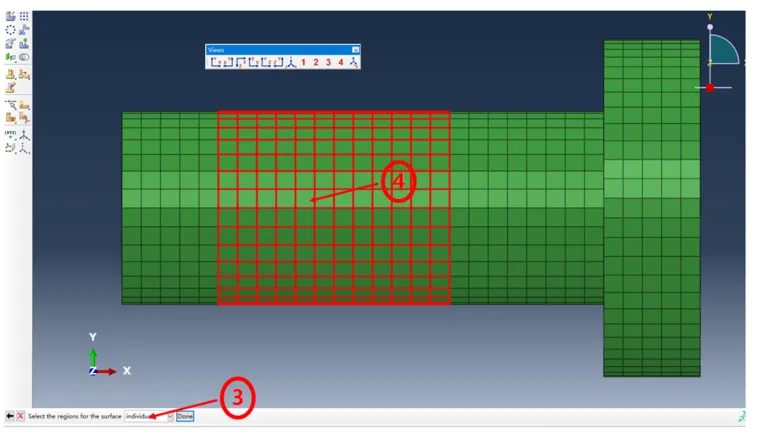

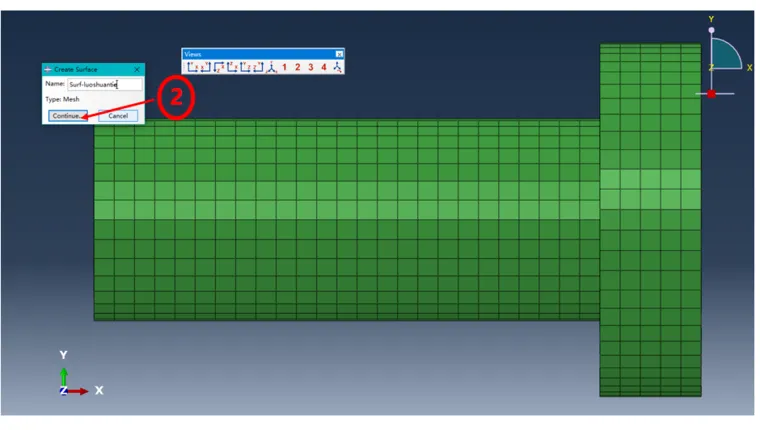

建立螺栓与下连接板接tie耦合面surf-luoshuantie

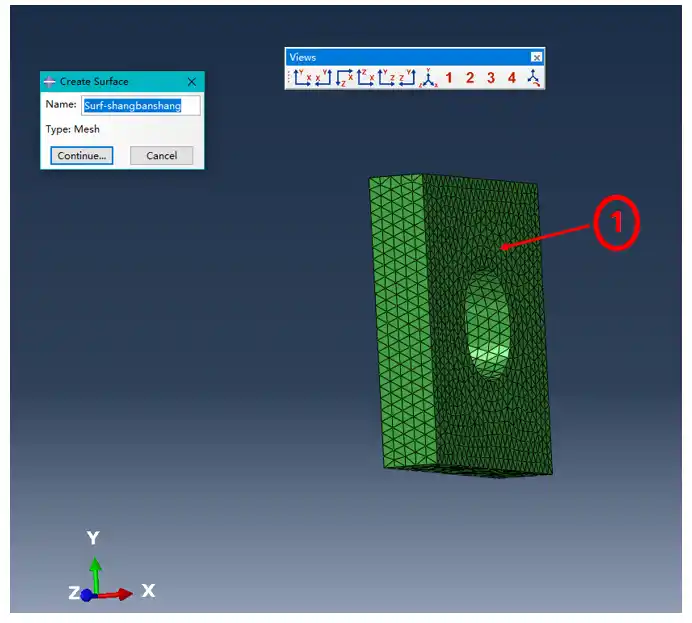

同理,建立上连接板与螺栓接触面surf—shangbanshang


建立上连接板与螺栓接触面surf—shangbanshang


建立上连接板与下连接板接触面surf—shangbanxia

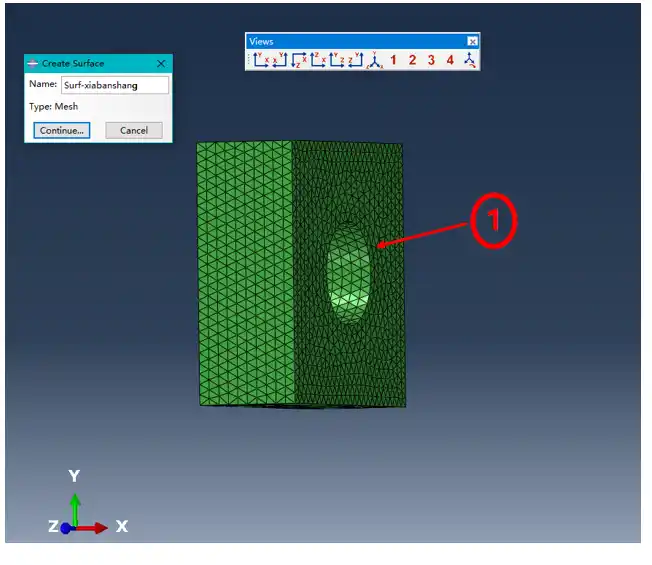

同理,建立下连接板与上连接板接触面surf—xiabanshang


同理,建立下连接板与上连接板接触面surf—xiabanshang

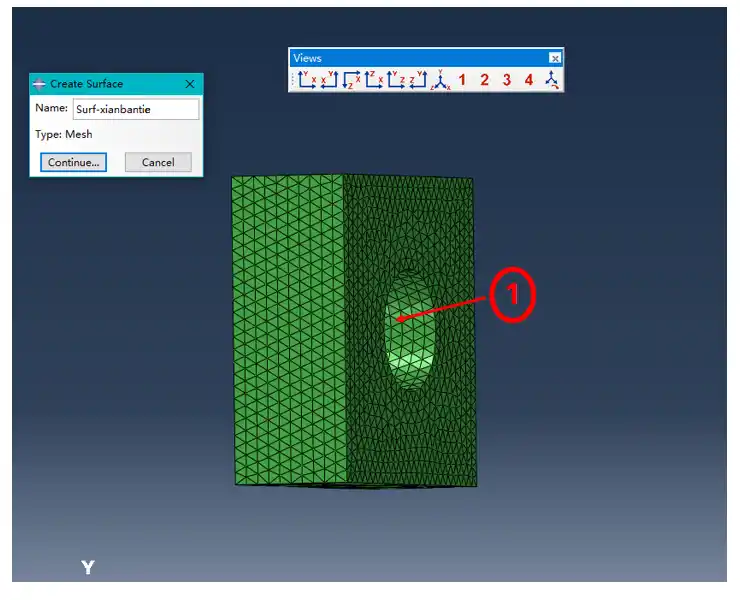

同理,建立下连接板与螺栓tie耦合面surf—xiabantie

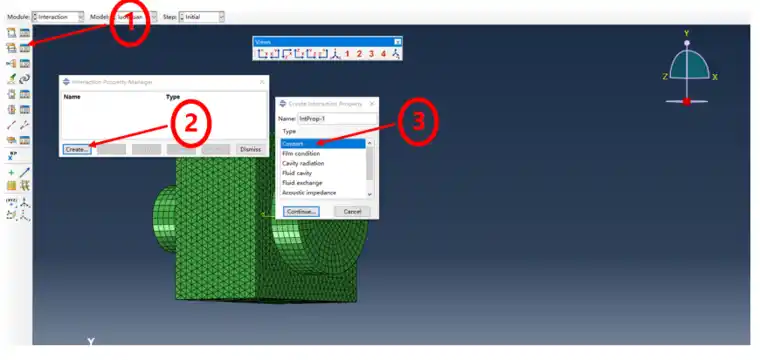

创建接触属性

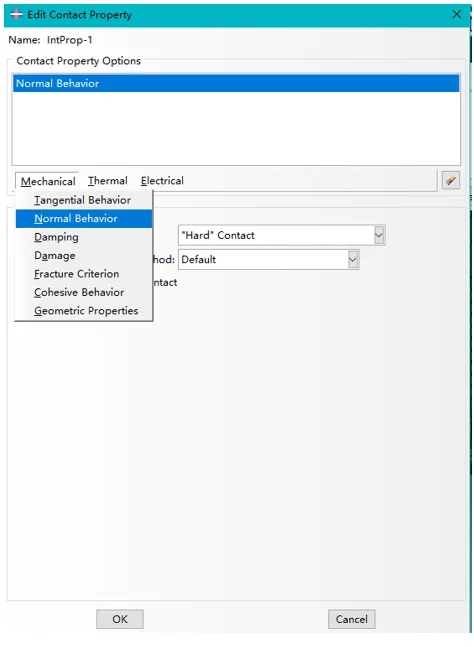

编辑法向参数

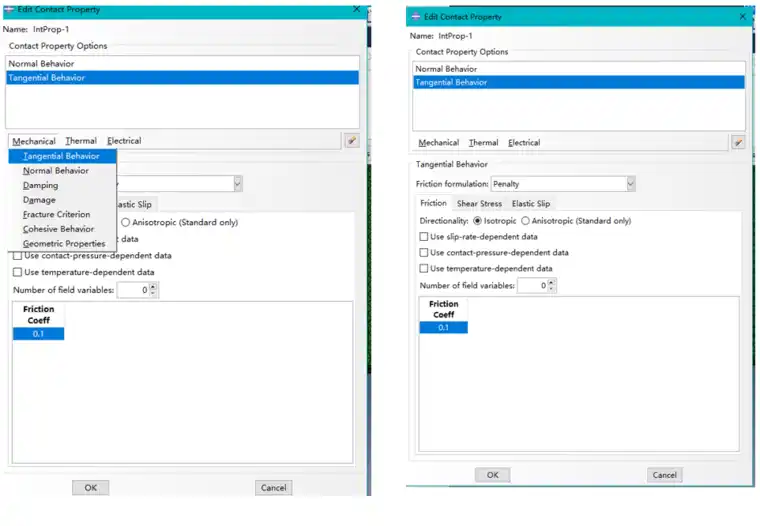

编辑切向参数,设置摩系数为0.1

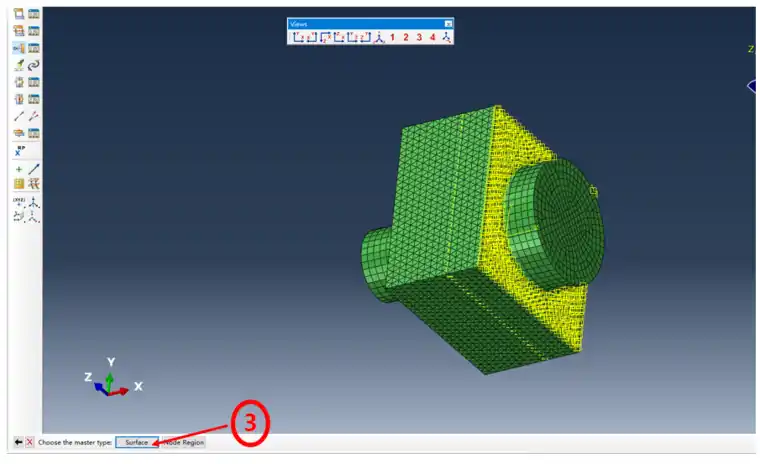

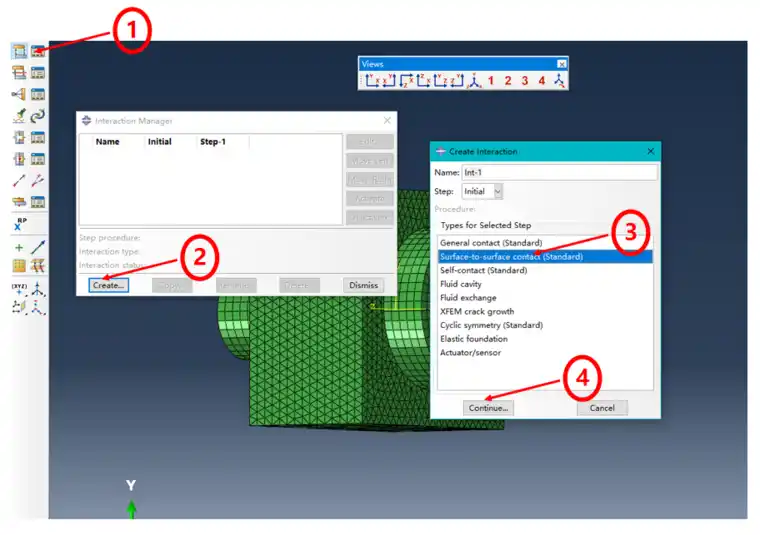

   建立接触对,建立螺栓与上连接板接触对。

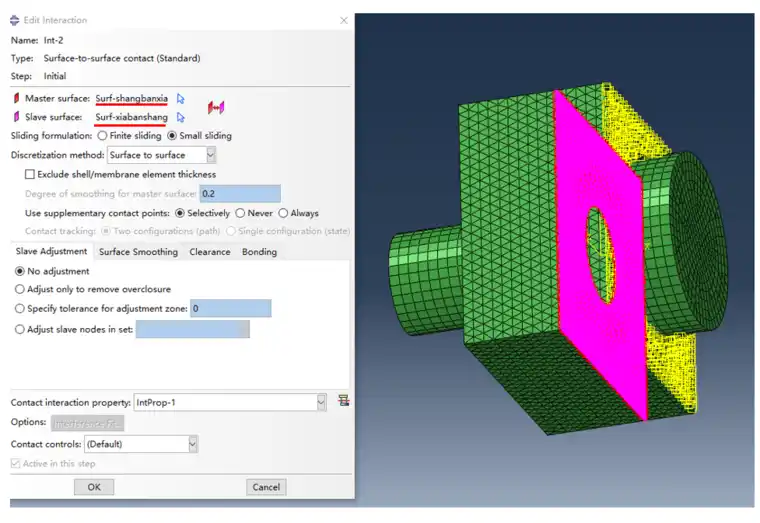

同理,建立上下连接板接触对

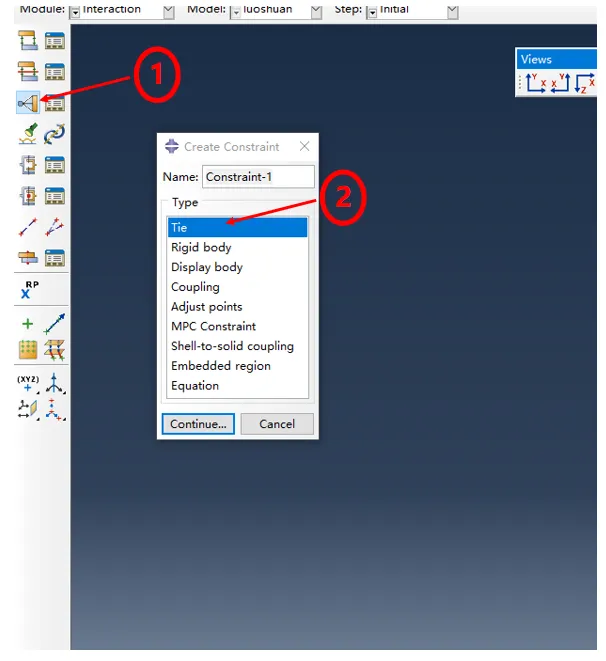

建立下连接板与螺栓耦合接触对





8、建立边界条件

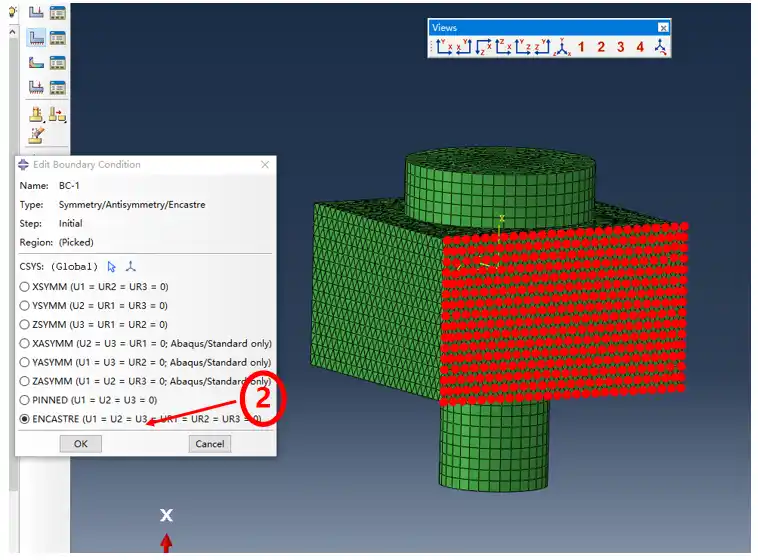

在初始载荷步,建立上下连接板固定约束。



9、设置螺栓预紧力

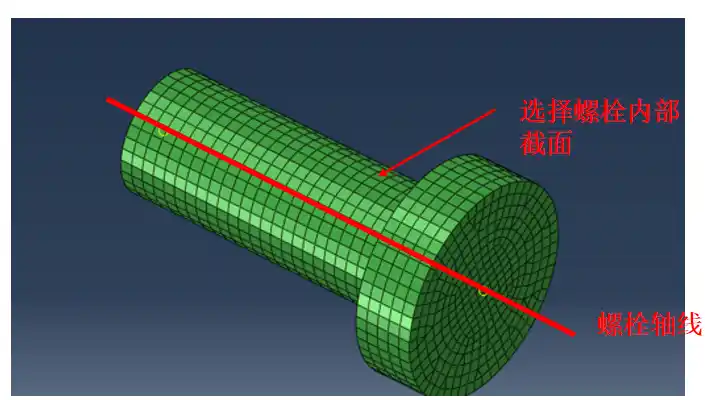

设置螺栓预紧力,需要建立螺栓轴线,和选择螺栓内部截面。

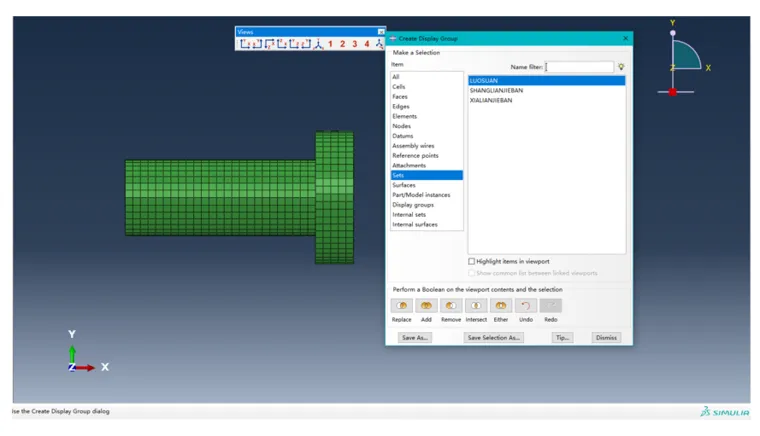

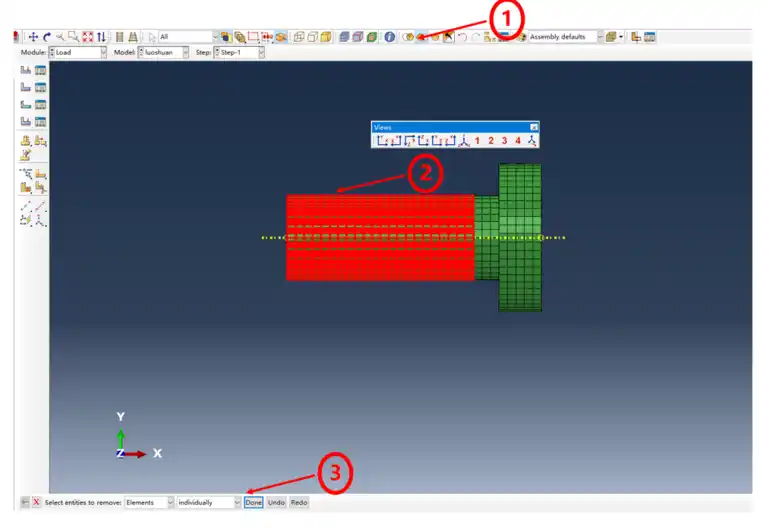

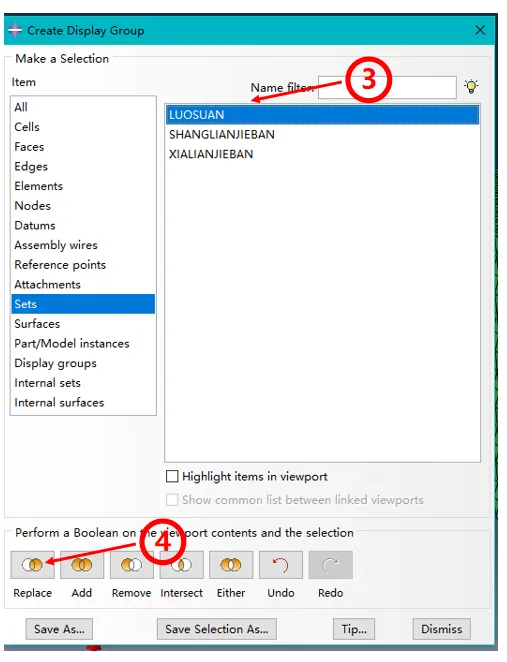

为操作方便,仅显示螺栓。

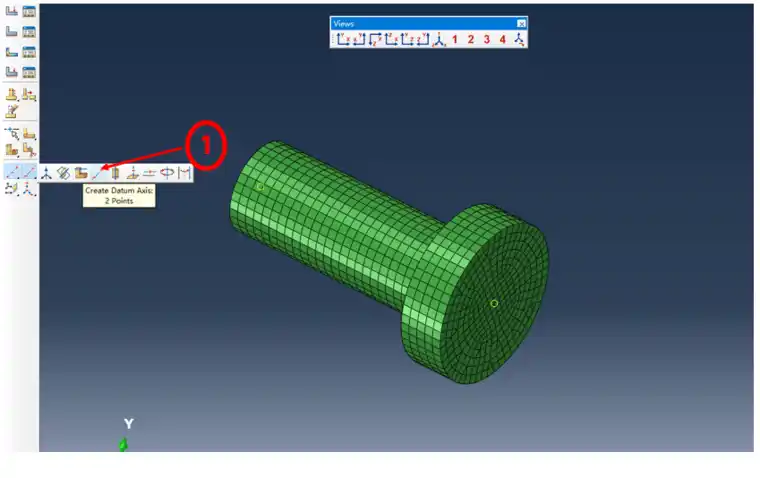

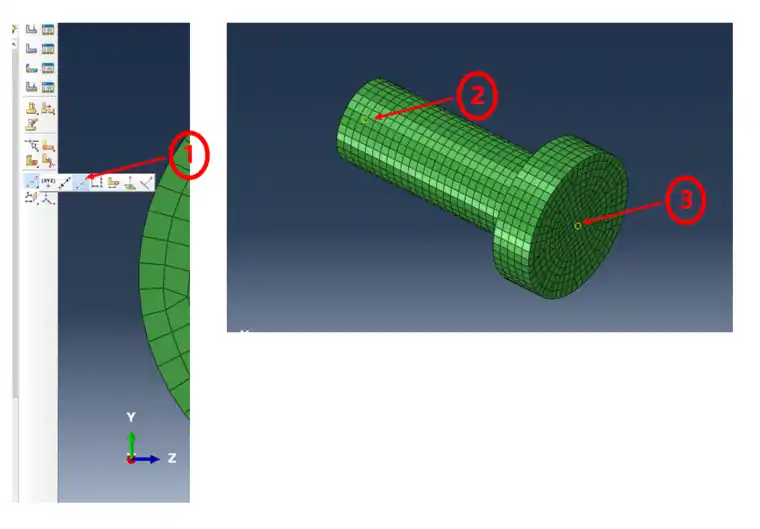

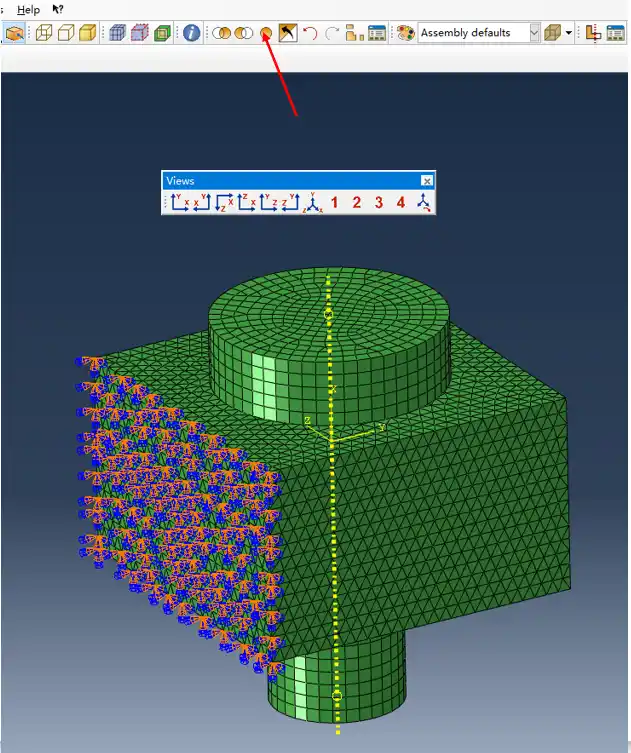

建立螺栓轴线,利用基准点工具建立轴线两个基准点。

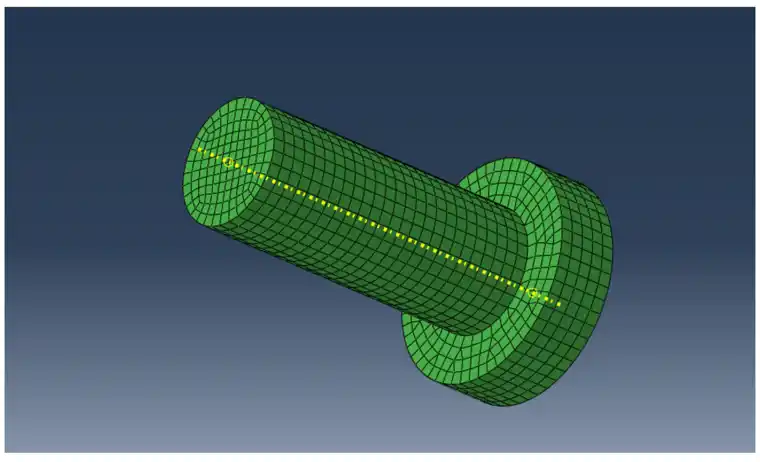

建立螺栓轴线



显示,螺栓内表面。

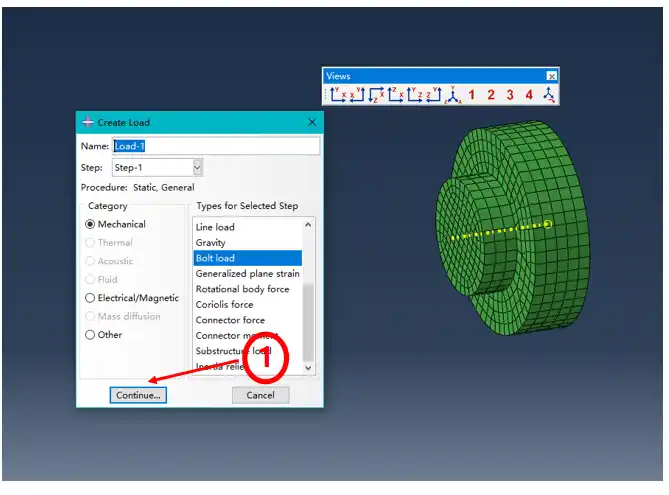

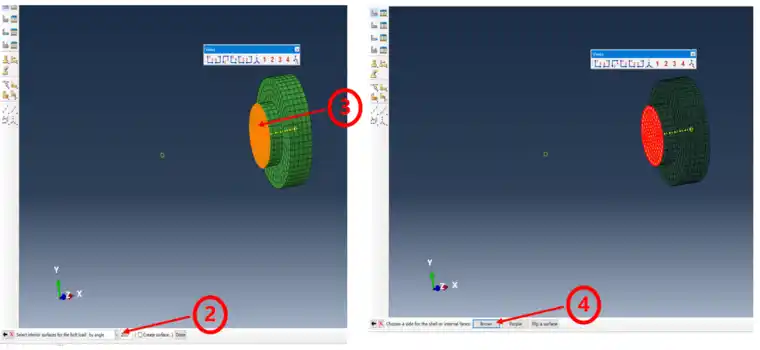

在step-1,建立螺栓预紧力,选择螺栓内截面。

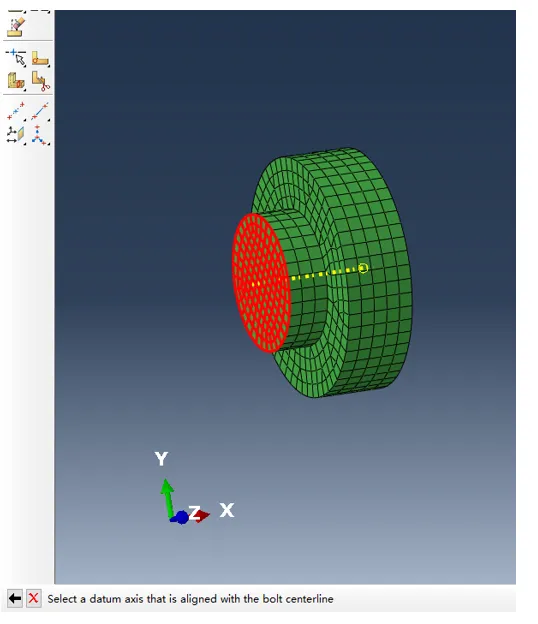

选择螺栓轴线。

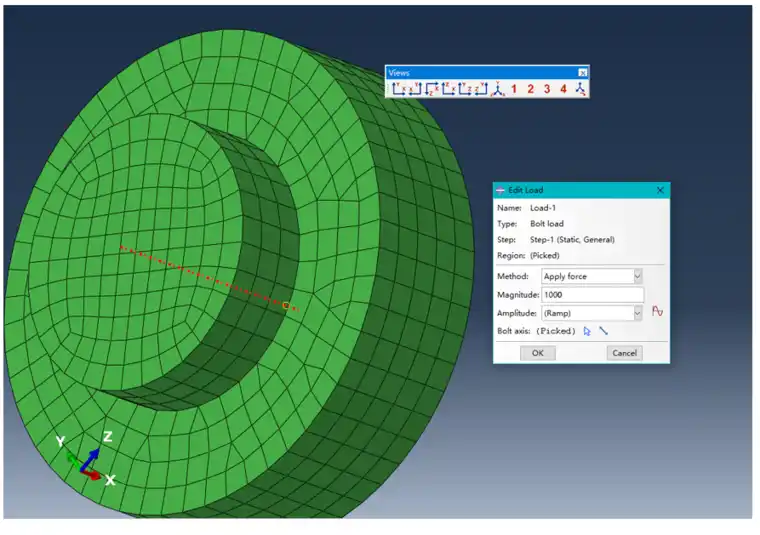

设置螺栓预紧力大小1000N。

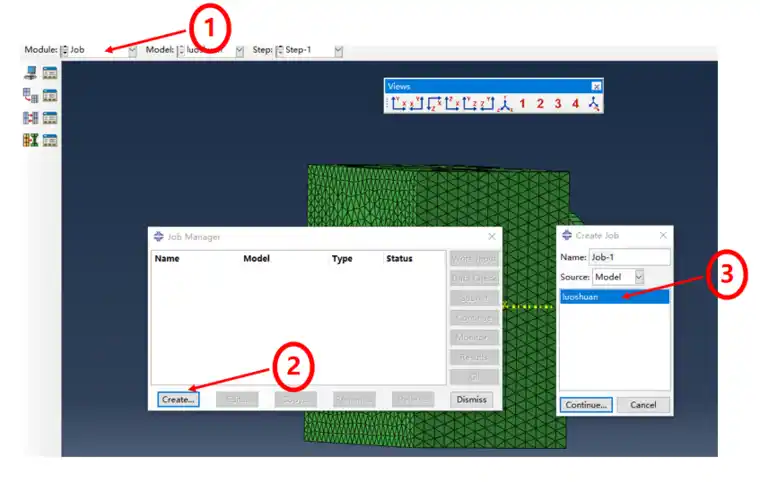

10、创建job

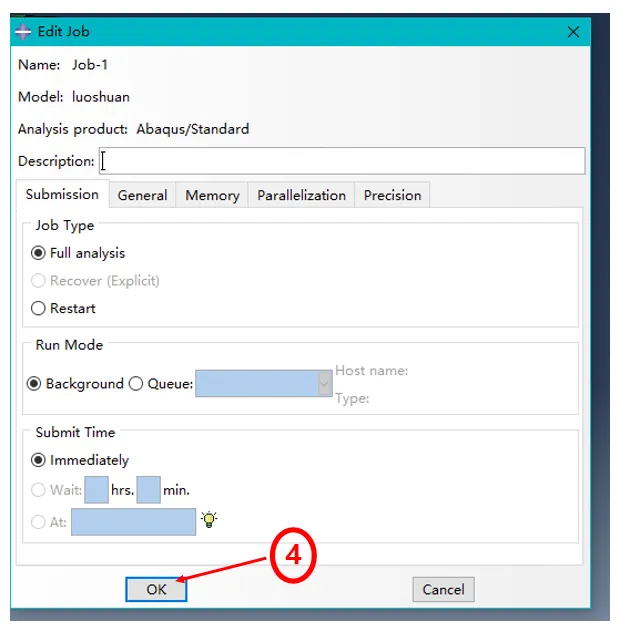

单击ok建立job

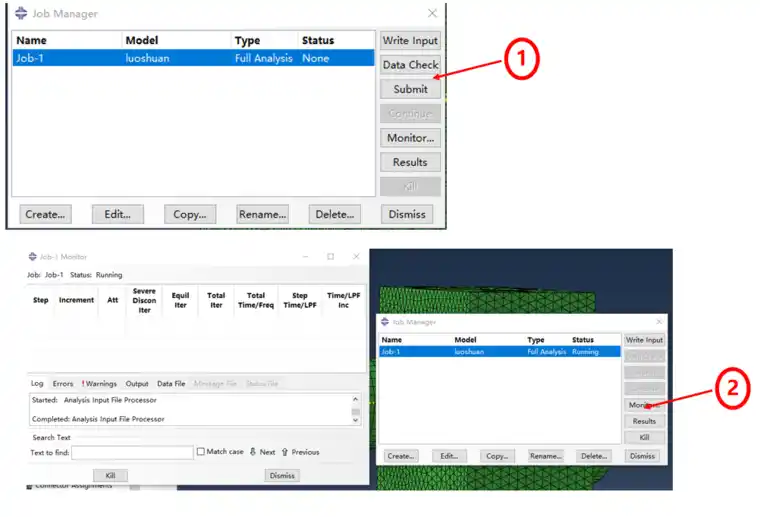

单击submit进行求解


完成求解,单击Results查看结果。

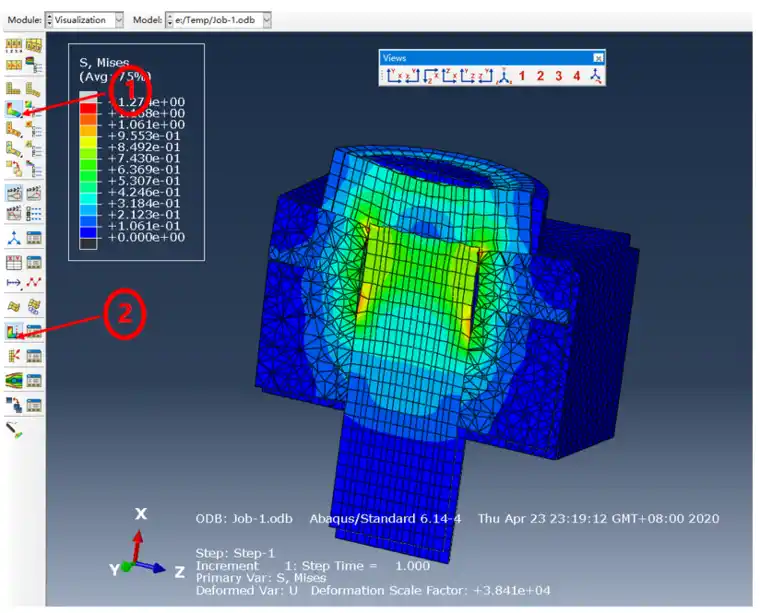

单击①查看应力云图,单击②将零部件刨开查看内部应力云图。
