ANSA+Abaqus联合应用:虚拟螺栓预紧力创建

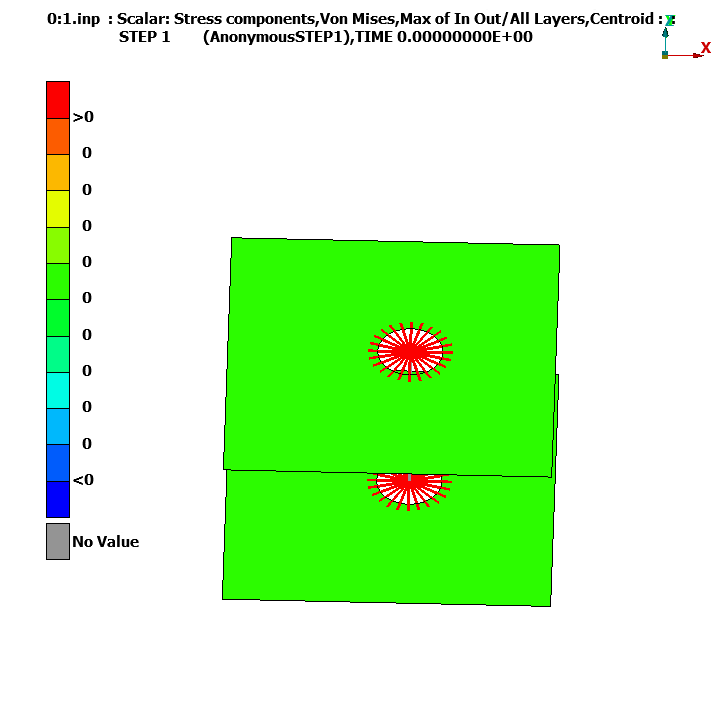

今天讲一下怎么在ANSA_ABAQUS面板中创建虚拟螺栓,以及添加预紧力,上面的动图为计算结果。

下面就开始今天的教程吧。


如图,这是两块铁板,中间有个孔,这两个孔,我们要用螺栓连接起来。材料和单元属性我们都用默认。首先我们需要创建边界条件

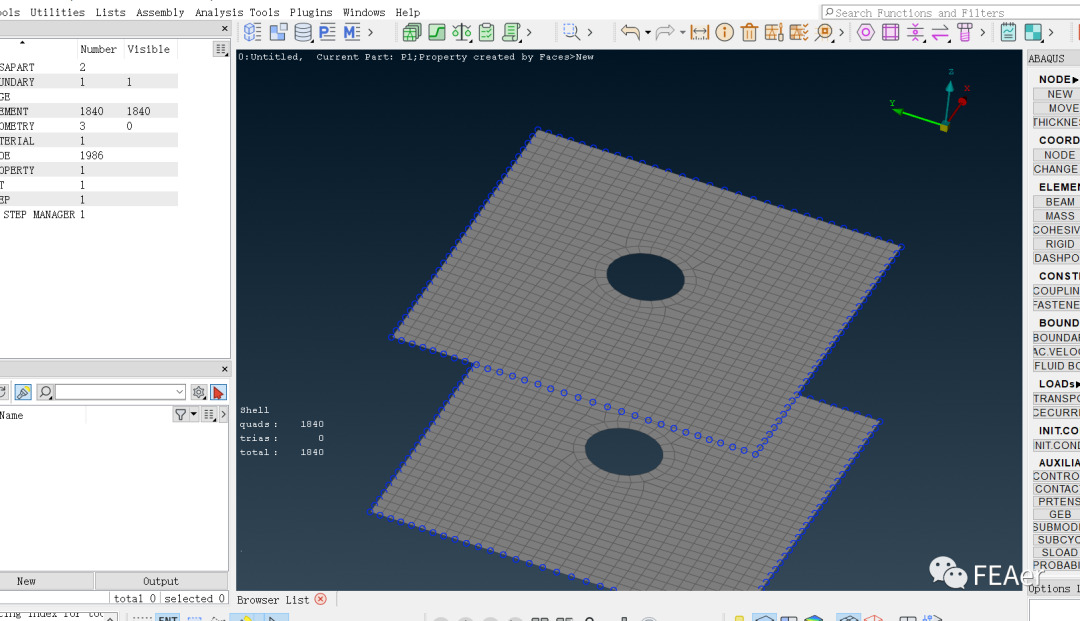

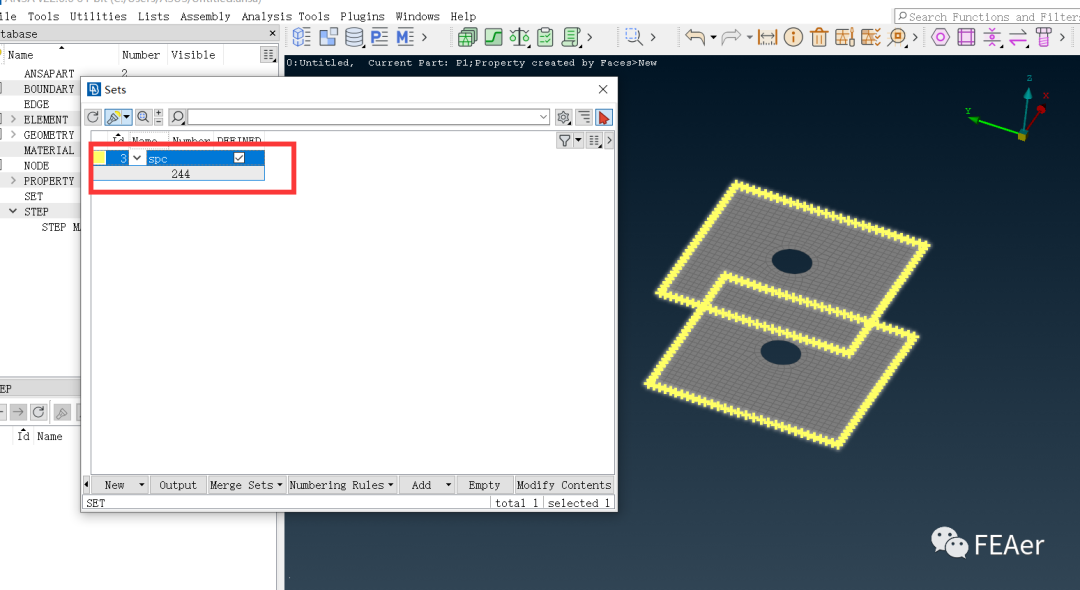

我们先把两块板周围一圈的节点选择,建立一个名为spc的set,这个set我们用于后面的约束。

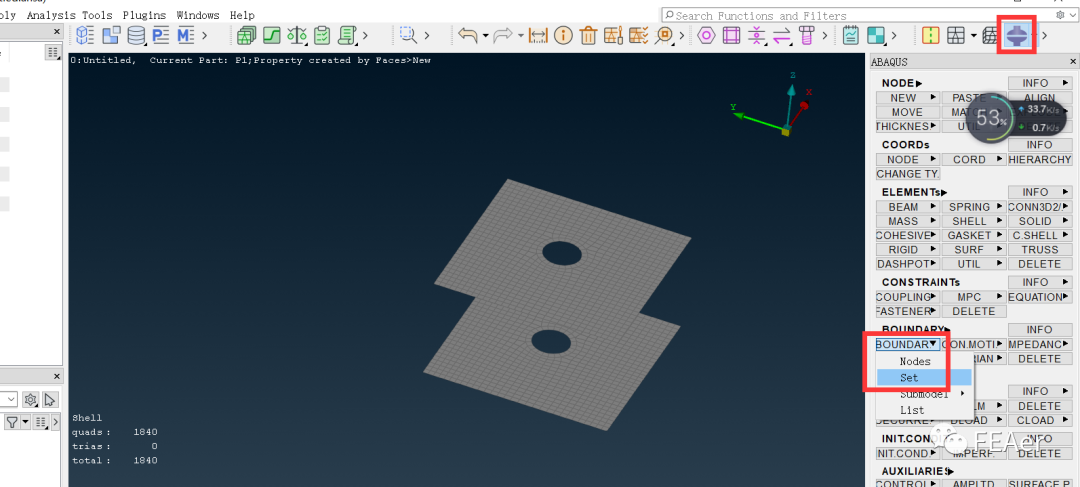

点击boundary——set,选择我们上一步创建的名为spc的set

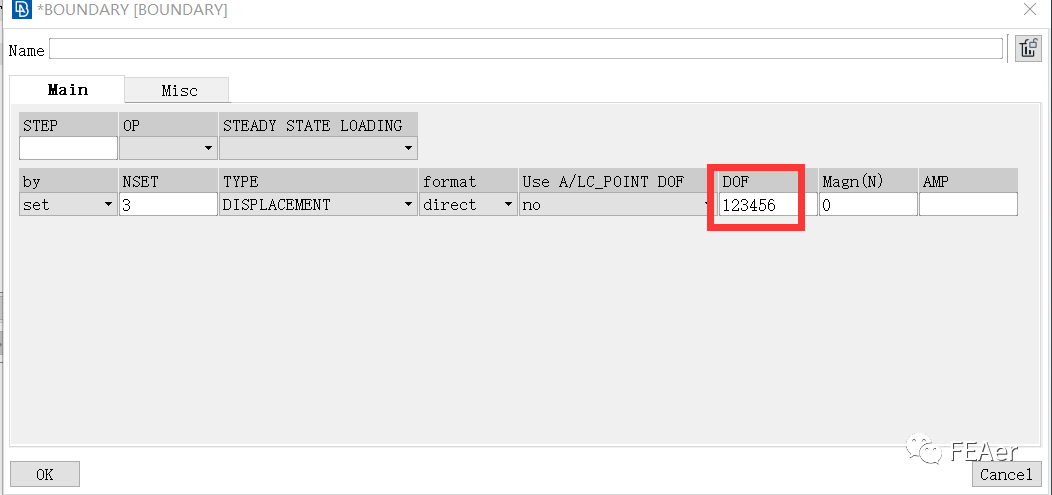

我们这边约束它六个方向的自由度

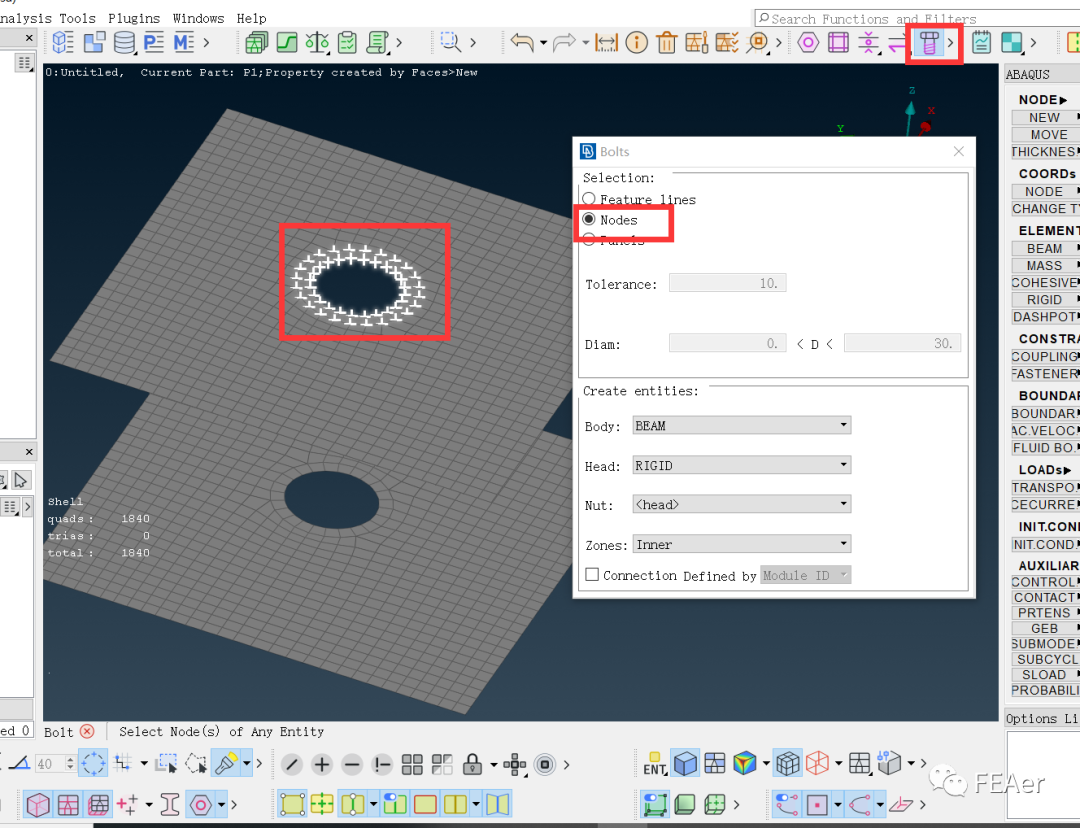

这里我们开始创建虚拟螺栓,选择washer上的一圈节点,body选择beam,head选择rigid

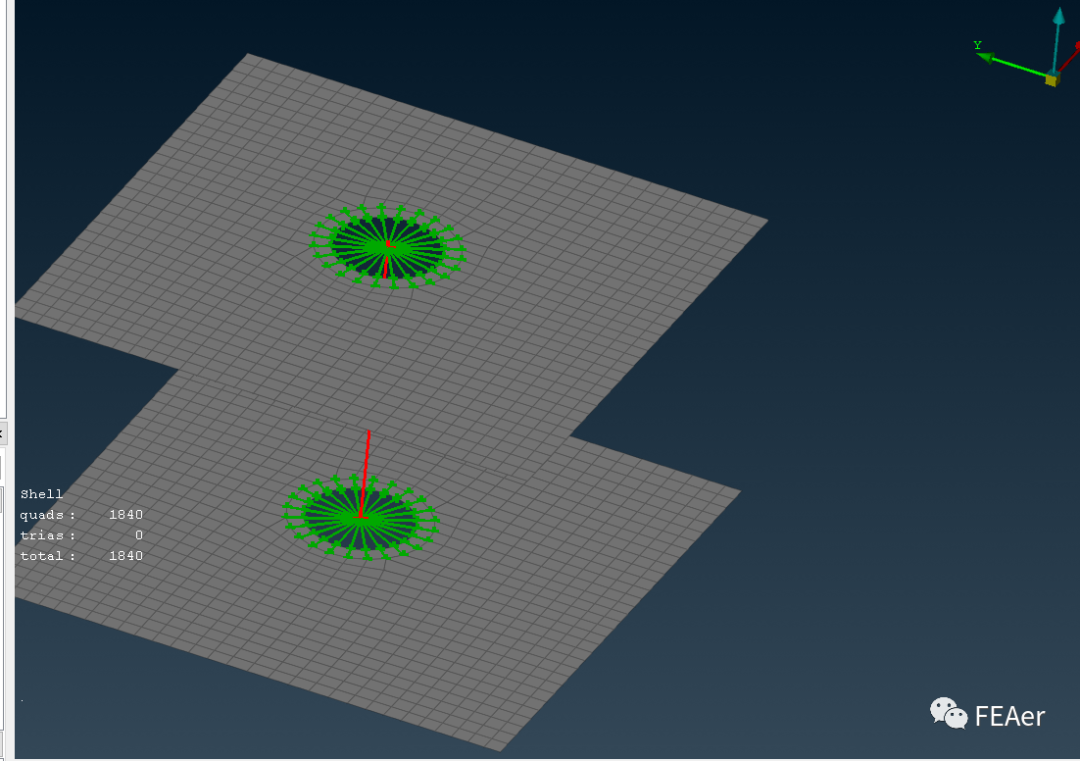

两块铁板上的washer依次选择好,依次点击中键,这样就创建好了


接下来会弹出一个窗口,让你选择前面创建的虚拟螺栓的beam的单元属性,我们在pid后面的窗口里,按shift+?

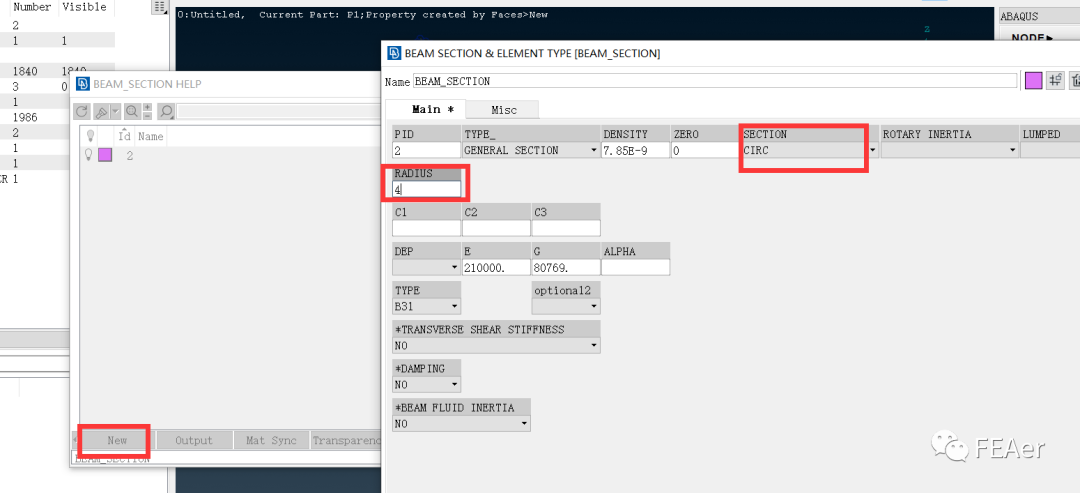

这里我们新建一个pid,beam的截面是个半径为4mm的圆,点击ok

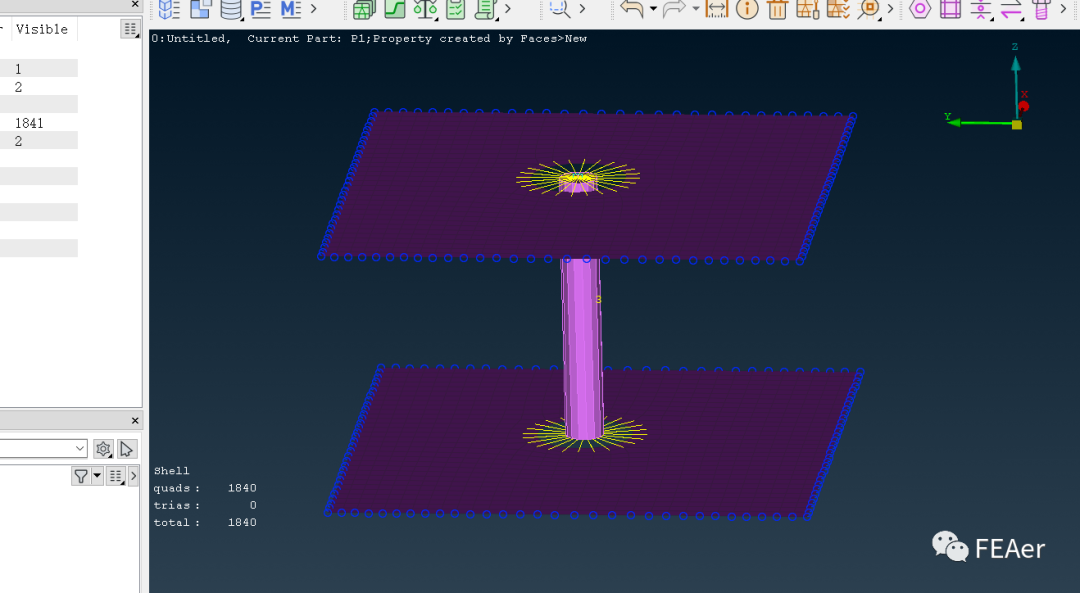

这样我们的虚拟螺栓就创建好了

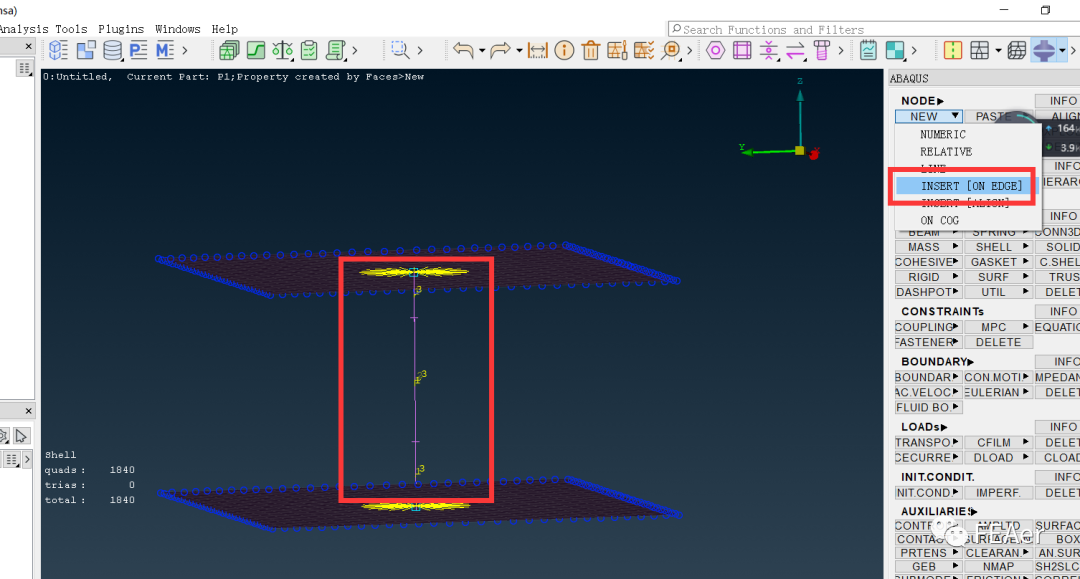

这里我们用插入点的方式,把这一根beam变成三根beam,我们对中间这个beam施加预紧力

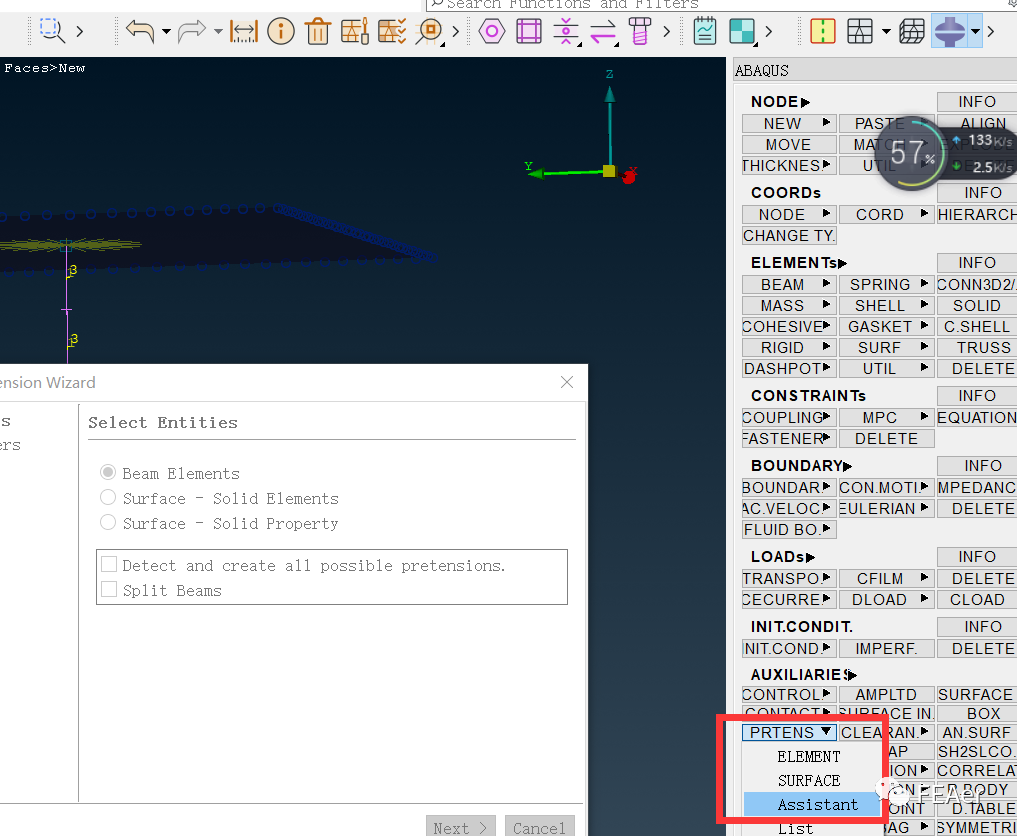

现在让我们来添加预紧力

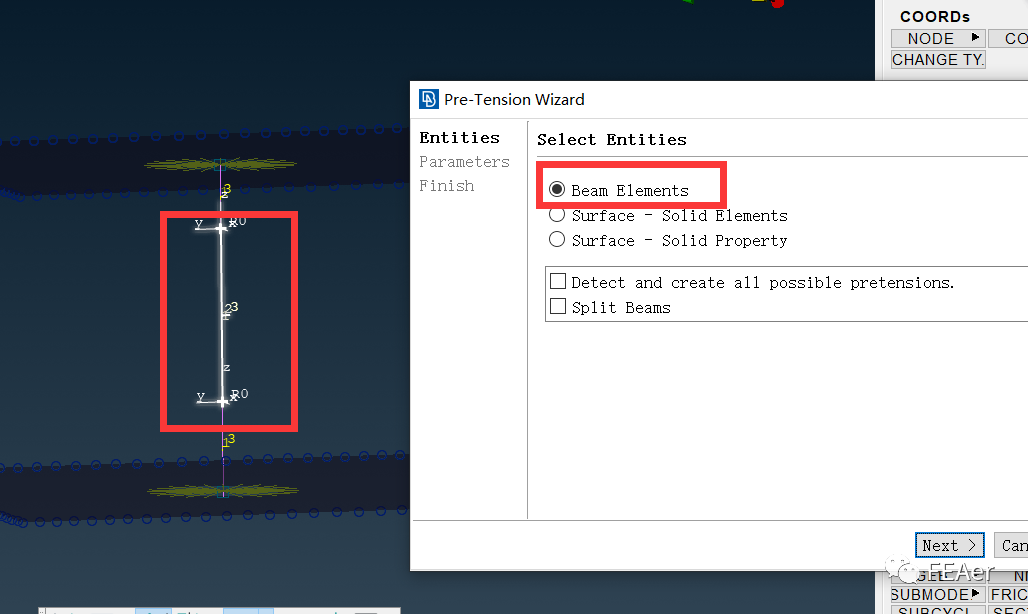

选择中间的beam,点击next

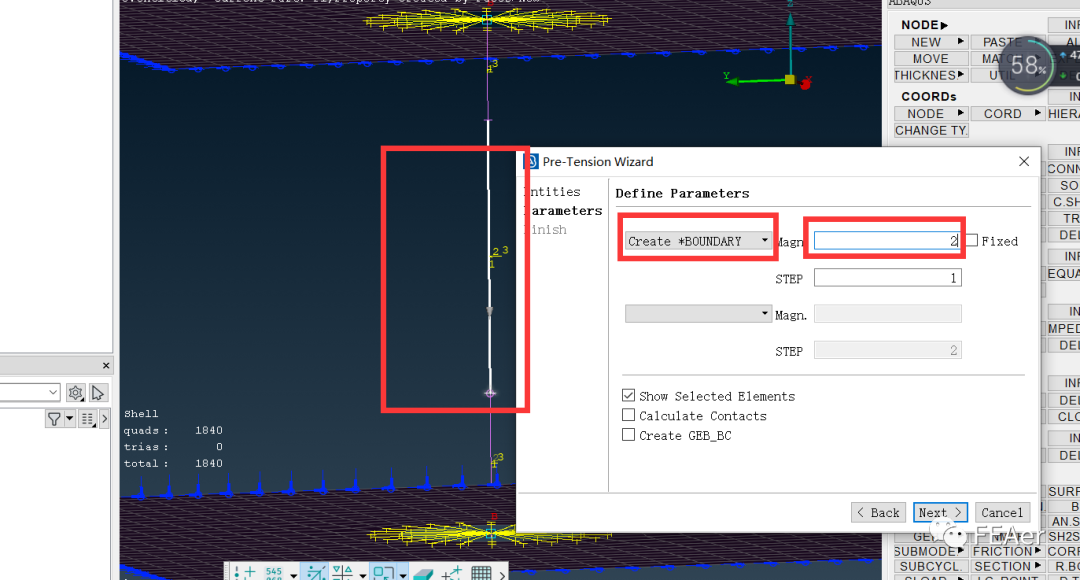

选择boundary,让螺栓在分析步第一步的时候就往里压2mm 这样我们的螺栓预紧力就创建完成了。之后就可以设置一下分析步提交计算了
