ABAQUS连接单元应用:螺栓预紧力分析

本文为Abaqus连接单元的应用——螺栓预紧力的教程

ABAQUS作为一款功能强大的有限元分析软件,可进行大型装配体静力学、动力学分析,提供有多种装配体之间的连接关系,其中的connector单元不仅可以实现各结构之间的连接,还可以实现结构之间的相对运动,今天来介绍一下移动副单元的另一种用法——螺栓预紧力。

首先来了解一下今天使用的模型,如图1所示模型,分析图示模型在螺栓预紧力作用下的强度。

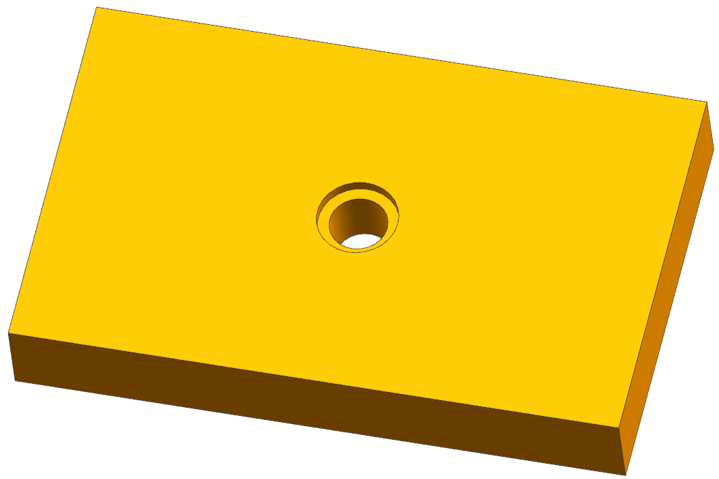

   图1 模型了解



回顾一下ABAQUS的有限元分析流程:


   图2 ABAQUS有限元分析流程


接下来进行相应分析:

01 前处理

1.1 几何模型的构建

模型已使用UG建好,直接导入ABAQUS中。

1.2 材料参数的定义

1.2.1 材料本构

在property模块中,创建材料,杨氏模量为2.1e5MPa,泊松比为0.3。

1.2.2 截面定义

通过Create Section创建Solid,Homogeneous截面。

1.2.3 截面指派

通过Assign Section将创建好的截面指派给相应模型。

1.3 网格系统构建

1.3.1 网格划分

在Mesh模块中,通过四面体网格以及合理尺寸控制,得到如下网格模型:


   图3 网格模型


1.3.2 单元类型

单元类型保持默认。

1.3.3 装配

在Assembly模块中,通过Create Instance进行装配,如下图:

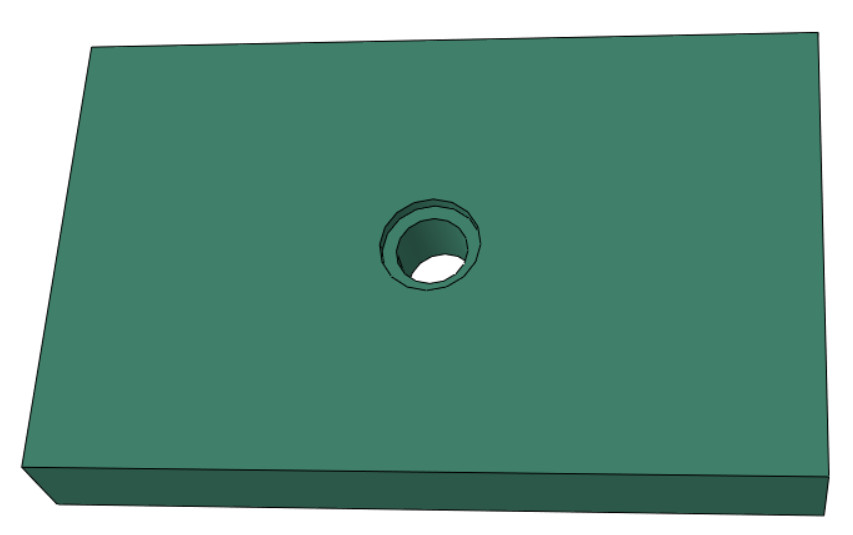

   图4 装配模型



02 求解

2.1 求解器的设定

在Step模块中通过Create Step创建静力通用分析步。

2.2 连接关系的构建

1)在上下两个圆心位置创建RP点;

2)通过Create Wire Feature创建Wire;

3)通过Create Connector Section创建Translator截面;

4)通过Assign Connector Section将创建好的截面指派给相应Wire;

5)将上下两个RP点分别与两端圆面耦合;

得到如图所示的连接关系:


   图5 连接关系


2.3 边界条件的设定

2.3.1 位移边界条件

在Load模块中,通过Create Boundary Condition对两端进行固定。

2.3.2 载荷边界条件

在Load模块中,通过Create Load创建Connector Force,添加相应预紧力。

得到的边界条件如图6所示:


   图6 边界条件


在Job模块中,创建相应作业并提交求解分析。


03 后处理

3.1 位移云图

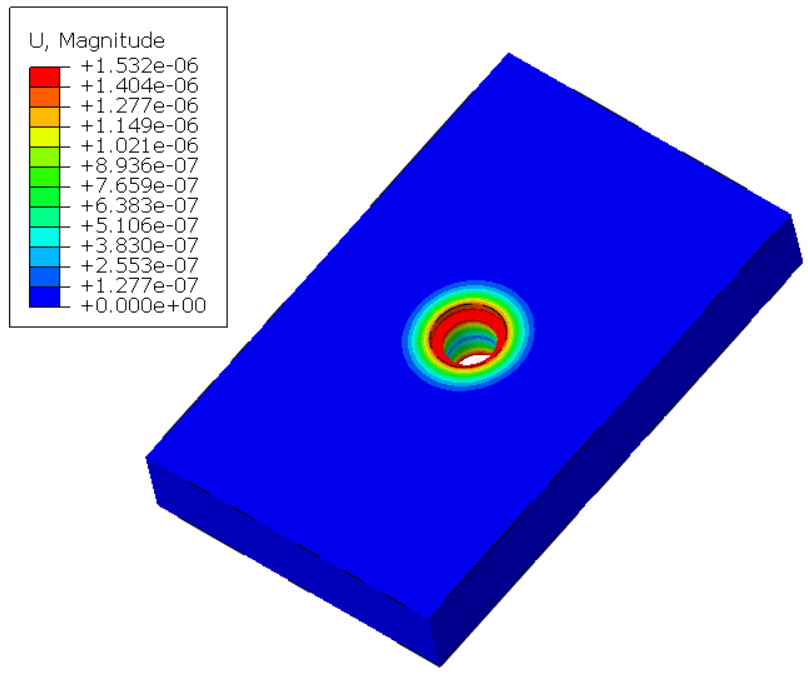

   图7 位移云图



3.2 应力云图


   图8 应力云图

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
