Hypermesh宏命令创建:快速构建实体螺栓预紧面的技巧

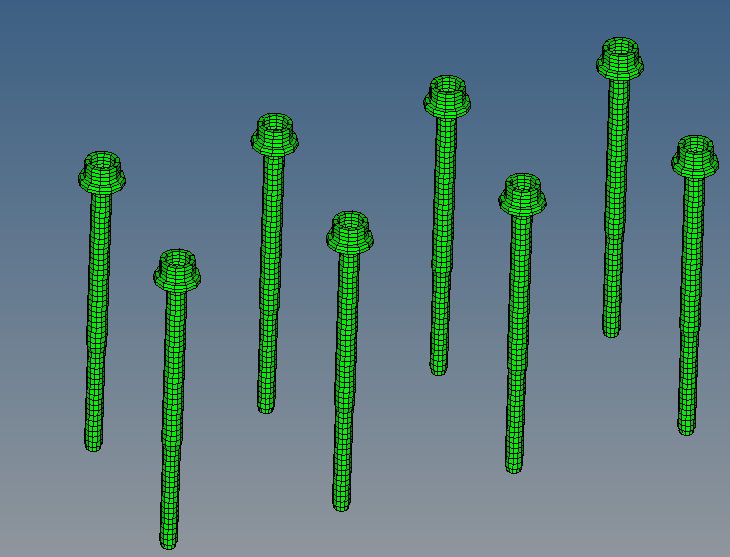

在Abaqus中对实体螺栓加载螺栓力时需要构建pretension surface,那么可以先在hypermesh中构建,然后导出为inp模型数据。针对分析的实体螺栓较多的情况下,在hypermesh中构建很费时。这里利用tcl写了一个宏命令用来快速化构建实体螺栓的pretension surface。但首先需要保证每个实体螺栓网格至少有一个水平面。如下图所示,模型中有8个螺栓。



那么需要构建8个pretension surface,在hypermesh中利用tcl创建宏命令来进行构建。在这里需要首先在hypermesh构建group,如下图所示。

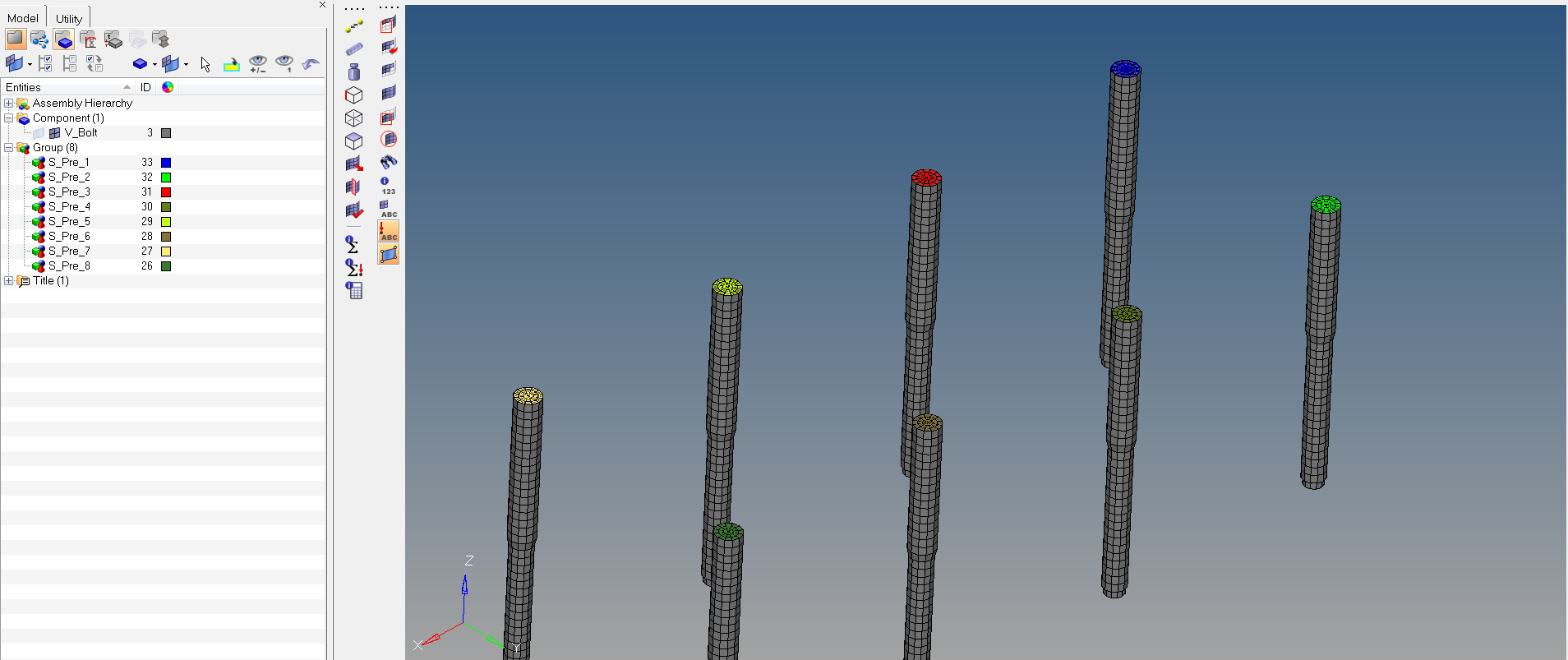

然后选择宏命令,程序自动进行判定并选定每个螺栓pretension surface,然后放入对应的group中。最后创建的pretension surface如下图所示:


这里程序仅适用于螺栓的中心轴沿着Z方向,与xy平面垂直的情况,每种螺栓的尺寸可以不一样。附件是操作的视频。
