XFlow与Abaqus协同:吹气球仿真探索

之前CAE从业者提到XFlow2020x在与Abaqus2019联合协同仿真的时候会遇到一些问题,但这些问题主要是版本升级时的环境变量发生变化导致的,不存在本质性的困难。在协同仿真环境建立的过程中,最好把最新的Abaqus的协同环境文件拷贝到XFlow的安装目录中,替换原有的协同环境文件。

XFlow与Abaqus协同仿真的时候,不同版本之间的支持关系如下图所示。目前XFlow的各个版本均不支持Abaqus R2020x,所以想用最新版的Abaqus来实现和XFlow的协同仿真的小伙伴们,可以暂时放弃这个想法了。


言归正传。今天的主题是用XFlow与Abaqus联合仿真气球充气膨胀的过程。气球一般使用橡胶材料制作而成,厚度非常薄,所以在进行充气时,气球会迅速膨大,同时伴随着气球的壁厚厚度变得更薄。吹气球的过程是一个典型的流固耦合作用的过程,今天CAE从业者就来模拟一下吹气球。


脑子开个小差,各种颜色各种图案的气球,是小盆友们的最爱啊,大盆友们也爱不释手啊,对提高人们的幸福感很有帮助,这个小差开得离主题太远了,赶紧回去。

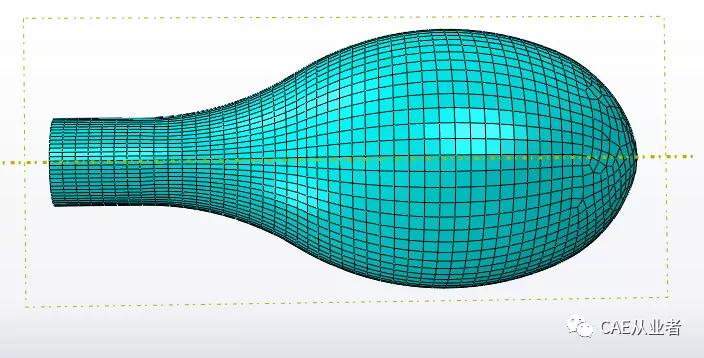

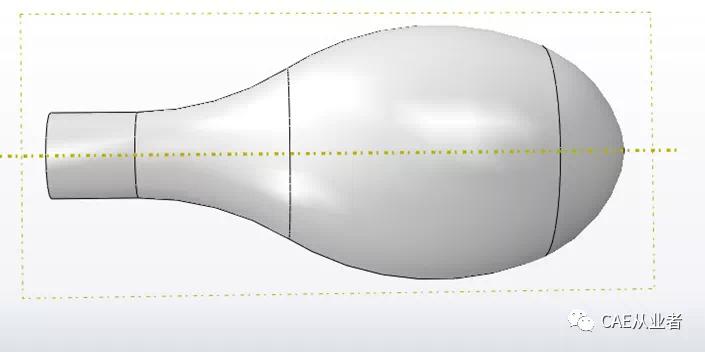

先在Abaqus里建立一个气球,像个沙锤,不过就这样吧,建模能力有限,不深究像不像了。采用shell单元划分网格,保存网格文件导入XFlow中,XFlow结构耦合方式改为Two way(双向),设置相应的边界条件进行仿真。

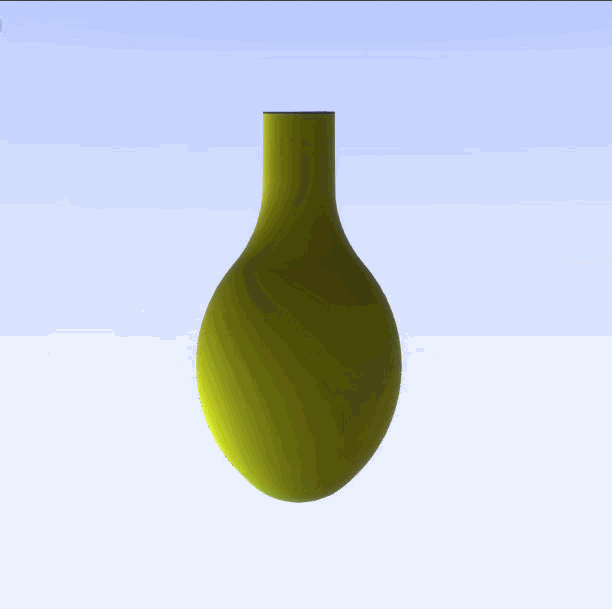

中间仿真过程的技术细节比较多,有兴趣的小伙伴们可以去仿真秀平台学习CAE从业者的视频教学课程深入研究,或者和CAE从业者进行探讨,这里不做展示。直接来看模拟吹气球的动画吧。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
